1.直线对一个投影面的投影特性 B B A F B b b f a a≡b a AB∥H一 投影反映实长 abAB AB⊥H一投影积聚成一点a三b(积聚性) ABLH一投影ab=AB Cosa Aa∥Ff∥Bb一AF/FB=af/fb—定比性
H — 投影 ab = AB Cos 1. 直线对一个投影面的投影特性 AB∥H — 投影反映实长 ab = AB AB⊥ H — 投影积聚成一点 a b（积聚性） A B A B A B a b a b a b H AB F f F f Aa∥Ff ∥Bb — AF/FB = af/fb ——定比性

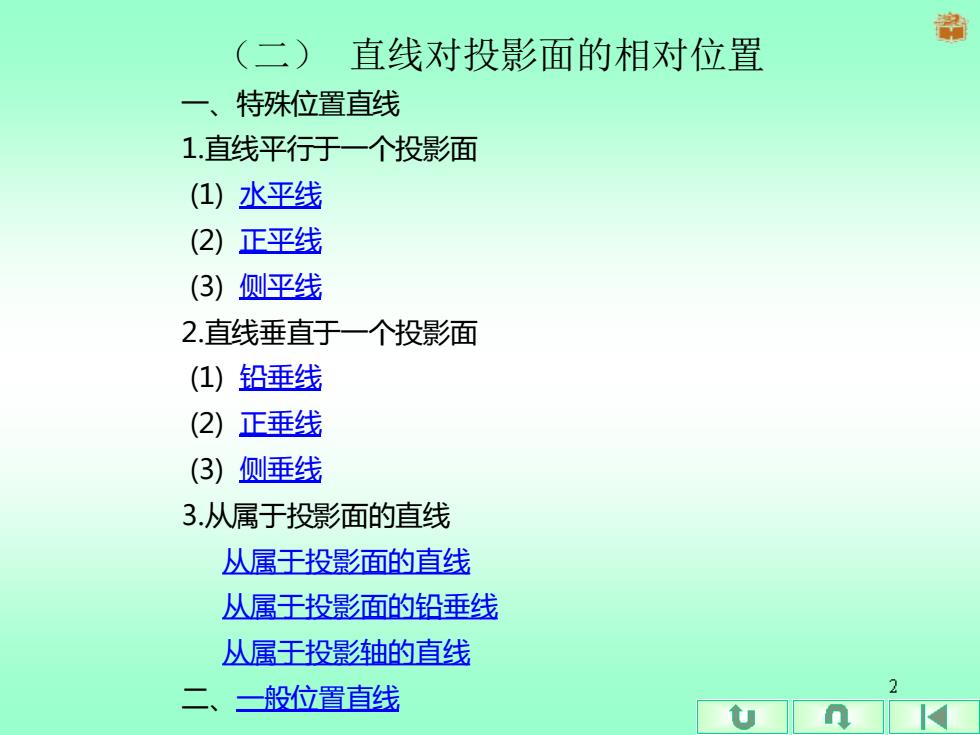

斋 (二) 直线对投影面的相对位置 一、 特殊位置直线 1.直线平行于一个投影面 (1)水平线 (2)正平线 (3)侧平线 2.直线垂直于一个投影面 (1)铅垂线 (2)正垂线 (3)侧垂线 3.从属于投影面的直线 丛属于投影面的直线 丛属于投影面的铅垂线 丛属于投影轴的直线 二、 一般位置直线
（二） 直线对投影面的相对位置 一、特殊位置直线 1.直线平行于一个投影面 (1) 水平线 (2) 正平线 (3) 侧平线 2.直线垂直于一个投影面 (1) 铅垂线 (2) 正垂线 (3) 侧垂线 3.从属于投影面的直线 从属于投影面的直线 从属于投影面的铅垂线 从属于投影轴的直线 二、一般位置直线
(1)水平线一只平行于水平投影面的直线 b b" b A X 0 7 B a a b b \Yp 投影特性：1.abOX;ab∥OYw 2.ab=AB 3.反映B、y角的真实大小
(1) 水平线 — 只平行于水平投影面的直线 a a b a b b X a b a b b a O z YH YW A B 投影特性：1．ab OX ; ab OYW 2． ab=AB 3．反映、 角的真实大小
(2)正平线一只平行于正面投影面的直线 Z b b" a B 2 A X 0 Yw X a a b 投影特性：1.ab∥OX;a"bWOZ 2.a'b=AB 3.反映、角的真实大小
（2）正平线—只平行于正面投影面的直线 a a b a b b X a b a b a b O Z YH YW A B 投影特性： 1． ab OX ; a b OZ 2． a b=AB 3． 反映、角的真实大小

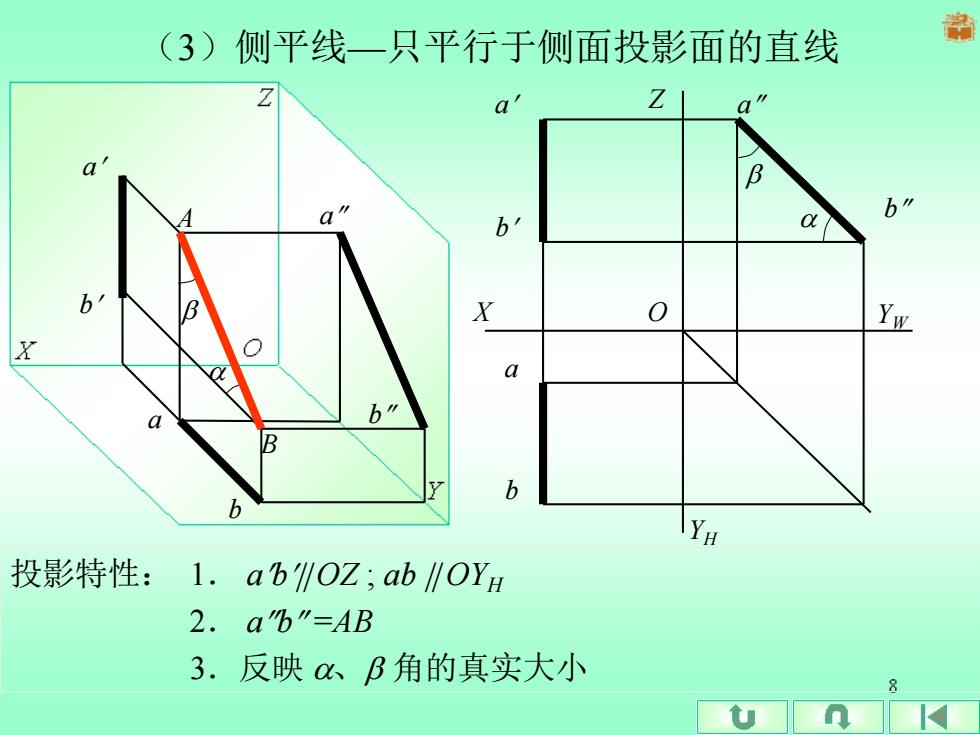

(3)侧平线一只平行于侧面投影面的直线 Z a Z a a B B b b B X 0 Yw X a b" b b 投影特性： 1.ab∥OZ;ab∥OYH 2.a'b"=AB 3.反映axB角的真实大小 t
（3）侧平线—只平行于侧面投影面的直线 a a b a b b A B 投影特性： 1． ab OZ ; ab OYH 2． ab =AB 3．反映 、 角的真实大小 X a Z b b b a O YH YW a
