版权©2019，版权保留，侵犯必究 幅频特性和相频特性曲线 个H(w 将网络函数的模下降到 幅频特性曲线 最大值的1/v2时所对应 0.7 0.5 的频率称为截止频率ωc 1 0 12345w/w W0=W0= RC 通带 阻带 低通网络： 低频信号顺利通过 截止频率ωc 高频信号产生较大衰减 复旦大学射频集成电路设计研究小组 0112 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0112- 幅频特性和相频特性曲线 ω ω0 0 1 2 3 4 5 1 0.7 0.5 H j ( ω) 幅频特性曲线 将网络函数的模下降到 最大值的1Τ 2时所对应 的频率称为截止频率𝜔c ω ω RC C 0 1 = = 通带 阻带 截止频率𝜔c 低通网络： • 低频信号顺利通过 • 高频信号产生较大衰减
版权©2019，版权保留，侵犯必究 幅频特性和相频特性曲线 相频特性 频率越高，输出电压滞后 截止频率ωc 于输入电压的相位差越大 通带 阻带 ·ω=ωc时，Vc比V滞后45° +θ(w) 2345w/w -45 相频特性曲线 -90t 复旦大学射频集成电路设计研究小组 -0113- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0113- 幅频特性和相频特性曲线 θ ( ) ω o -45o -900 1 2 3 4 5 ω ω0 相频特性曲线 通带 阻带 截止频率𝜔c 相频特性 • 频率越高，输出电压滞后 于输入电压的相位差越大 • 𝜔 = 𝜔C时，𝑉ሶ C比𝑉ሶ滞后45°
版权©2019，版权保留，侵犯必究 幅频特性和相频特性曲线 激励 R 响应Vc RC高通网络 0 频率越高，容抗越小； X ω→∞时，电阻电压趋于 激励 输入电压 R 响应VR 频率越低，容抗越大； ω→0时，容抗无穷大， 电阻电压和电流趋于0 复旦大学射频集成电路设计研究小组 -0114- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0114- 幅频特性和相频特性曲线 激励𝑉ሶ 响应𝑉ሶ R 激励𝑉ሶ 响应𝑉ሶ C RC高通网络 • 频率越高，容抗越小； 𝜔 → ∞时，电阻电压趋于 输入电压 • 频率越低，容抗越大； 𝜔 → 0时，容抗无穷大， 电阻电压和电流趋于0 R V • V C • C R V • V • R C

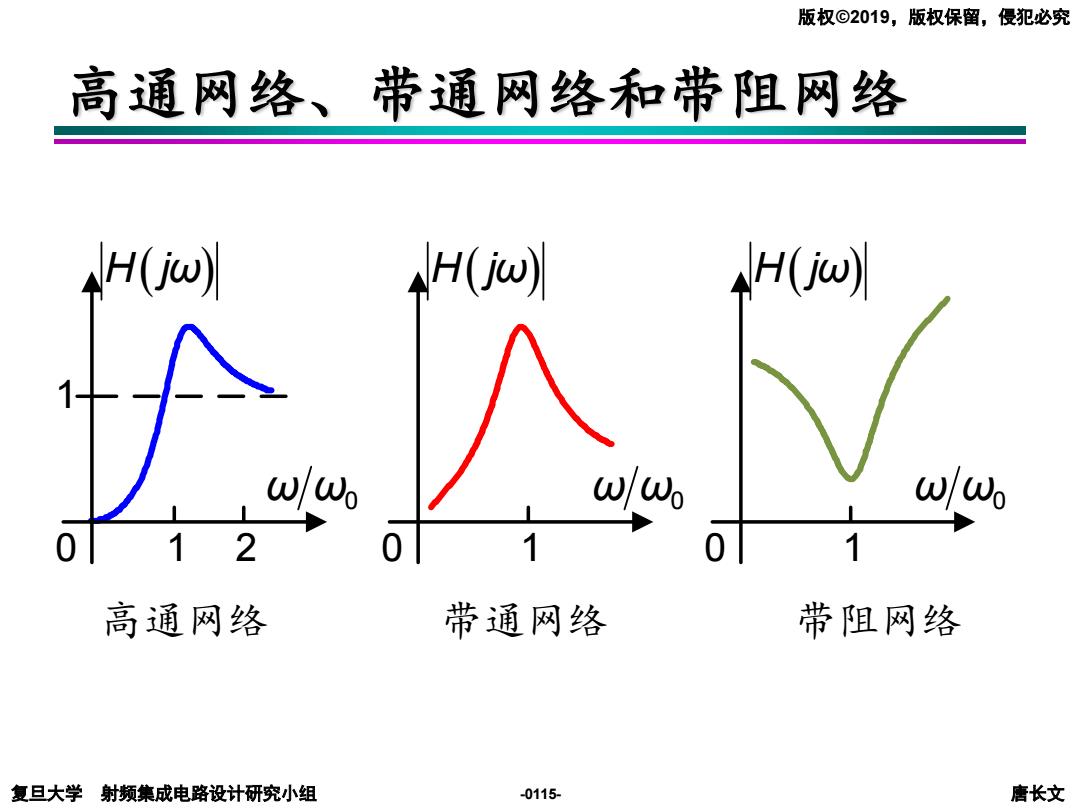

版权©2019，版权保留，侵犯必究 高通网络、带通网络和带阻网络 H(jω H(jc) 4H(w) Wo w/w 2 0 0 高通网络 带通网络 带阻网络 复旦大学射频集成电路设计研究小组 -0115- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0115- 高通网络、带通网络和带阻网络 ω ω0 0 1 2 1 H j ( ω) ω ω0 0 1 H j ( ω) ω ω0 0 1 H j ( ω) 高通网络 带通网络 带阻网络
版权©2019，版权保留，侵犯必究 例题 ·求图示电路的网络函数H(jω)=V2/V1 0+-。 L R 复旦大学射频集成电路设计研究小组 -0116- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0116- 例题 • 求图示电路的网络函数 𝐻 𝑗𝜔 = 𝑉ሶ Τ2 𝑉ሶ 1 V2 • V R 1 • C L
