版权©2019，版权保留，侵犯必究 第二章电阻电路的等效 。等效电路 。 串联和并联 ·星形和三角形联结的等效 ·电源和电阻的串联与并联 。端口等效电阻 复旦大学射频集成电路设计研究小组 -012- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -012- 第二章 电阻电路的等效 ⚫ 等效电路 ⚫ 串联和并联 ⚫ 星形和三角形联结的等效 ⚫ 电源和电阻的串联与并联 ⚫ 端口等效电阻
版权©2019，版权保留，侵犯必究 等效电路 等效电路与被等效电路的端口电压和电流特性 保持一致。等效只是“对外等效”！未被替换部分 的电压和电流均保持不变。 Rs R1 Rs R5 复旦大学射频集成电路设计研究小组 -013- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -013- 等效电路 等效电路与被等效电路的端口电压和电流特性 保持一致。等效只是“对外等效”！未被替换部分 的电压和电流均保持不变。 VS RS I V A B R1 R2 R3 R4 R5 VS RS I V A B Req
版权©2019，版权保留，侵犯必究 串联 串联的每个电阻，电流相同，电压与电阻值成 正比。 Ro=R V=V k=1 R1 R2 Rn ..-M +V1-+2-+Vn B 复旦大学射频集成电路设计研究小组 -014- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -014- 串联 串联的每个电阻，电流相同，电压与电阻值成 正比。 eq k 1 n k R R = = k k eq R V V R = V I A B R1 Rn V I A B Req V1 Vn R2 V2

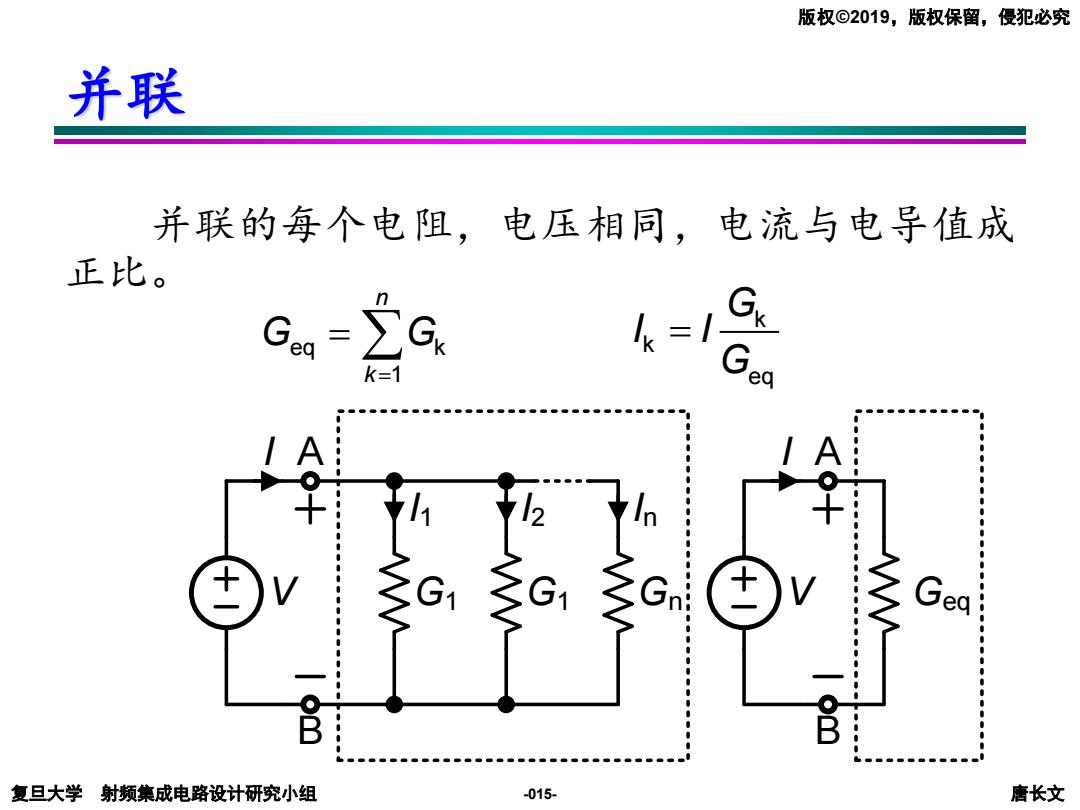

版权©2019，版权保留，侵犯必究 并联 并联的每个电阻，电压相同，电流与电导值成 正比。 k= k=1 eq 复旦大学射频集成电路设计研究小组 -015- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -015- 并联 并联的每个电阻，电压相同，电流与电导值成 正比。 eq k 1 n k G G = = k k eq G I I G = V I A B G1 Gn V I A B G1 Geq I1 I2 In
版权©2019，版权保留，侵犯必究 两个电阻的串联和并联 A R1 。串联 Reg =R1+R2 GG R:亨 G,+G2 B 。并联 Geq=G+G2/ RR2 R+R2 G2 复旦大学射频集成电路设计研究小组 -016- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -016- 两个电阻的串联和并联 • 串联 • 并联 A B R1 R2 1 2 eq 1 2 eq 1 2 G G R R R G G G = + = + 1 2 eq 1 2 eq 1 2 R R G G G R R R = + = + A B G1 G2
