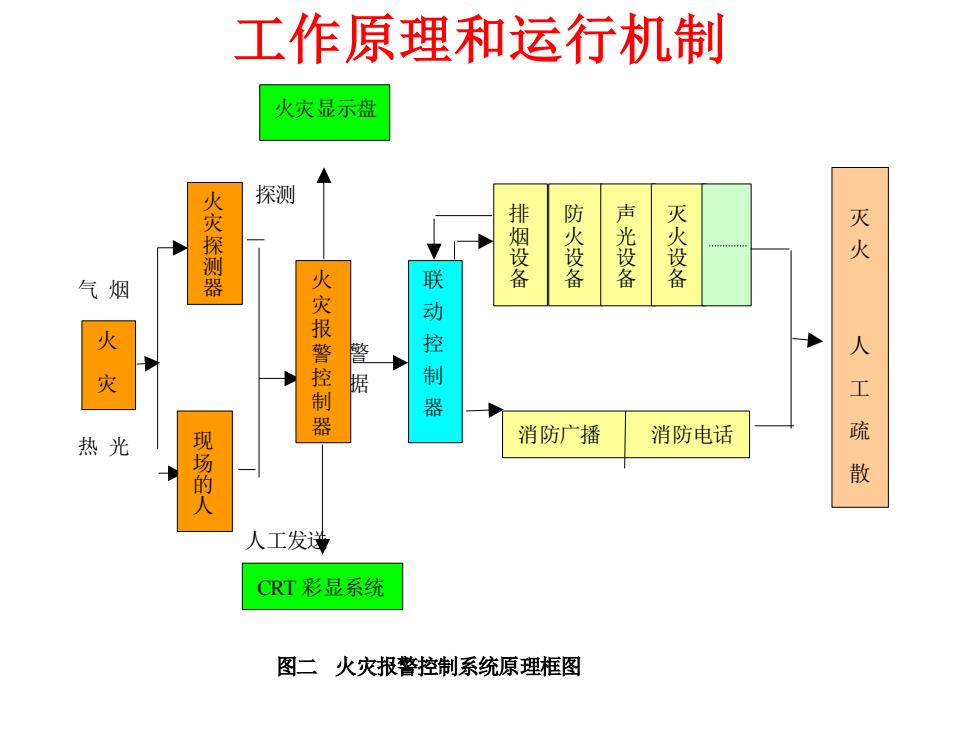

工作原理和运行机制 火灾显示盘 探测 火灾探测器 联 排烟设备 防火设备 声光设备 灭火设备 灭 气烟 火灾报警控制 警 人 灾 制 器 消防广播 消防电话 工疏 热光 现场的 散 人工发进 CRT彩显系统 图二火灾报警控制系统原理框图
探测 气 烟 火警 数据 热 光 人工发送 图二 火灾报警控制系统原理框图 火 灾 火 灾 探 测 器 现 场 的 人 火 灾 报 警 控 制 器 探 测 器 联 动 控 制 器 排 烟 设 备 防 火 设 备 声 光 设 备 灭 火 设 备 消防广播 消防电话 CRT 彩显系统 彩 显 系 统 灭 火 人 工 疏 散 火灾显示盘 工作原理和运行机制

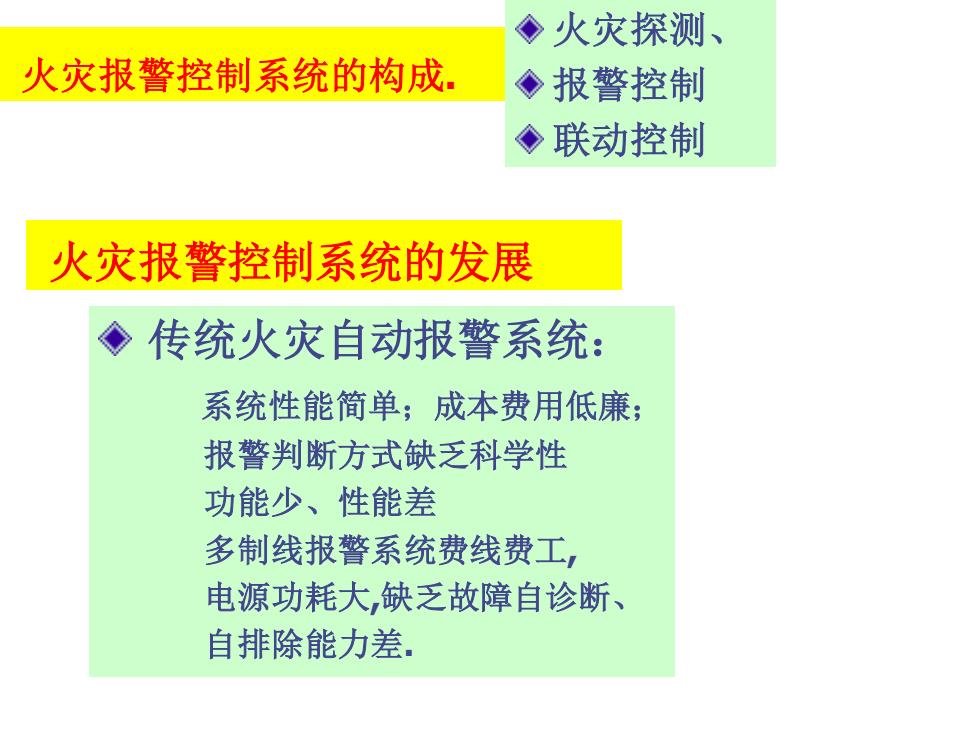

◆火灾探测、 火灾报警控制系统的构成 ◆报警控制 ◆联动控制 火灾报警控制系统的发展 ◆传统火灾自动报警系统： 系统性能简单；成本费用低廉； 报警判断方式缺乏科学性 功能少、性能差 多制线报警系统费线费工， 电源功耗大，缺乏故障自诊断、 自排除能力差
火灾报警控制系统的发展 传统火灾自动报警系统： 系统性能简单；成本费用低廉； 报警判断方式缺乏科学性 功能少、性能差 多制线报警系统费线费工, 电源功耗大,缺乏故障自诊断、 自排除能力差. 火灾报警控制系统的构成. 火灾探测、 报警控制 联动控制

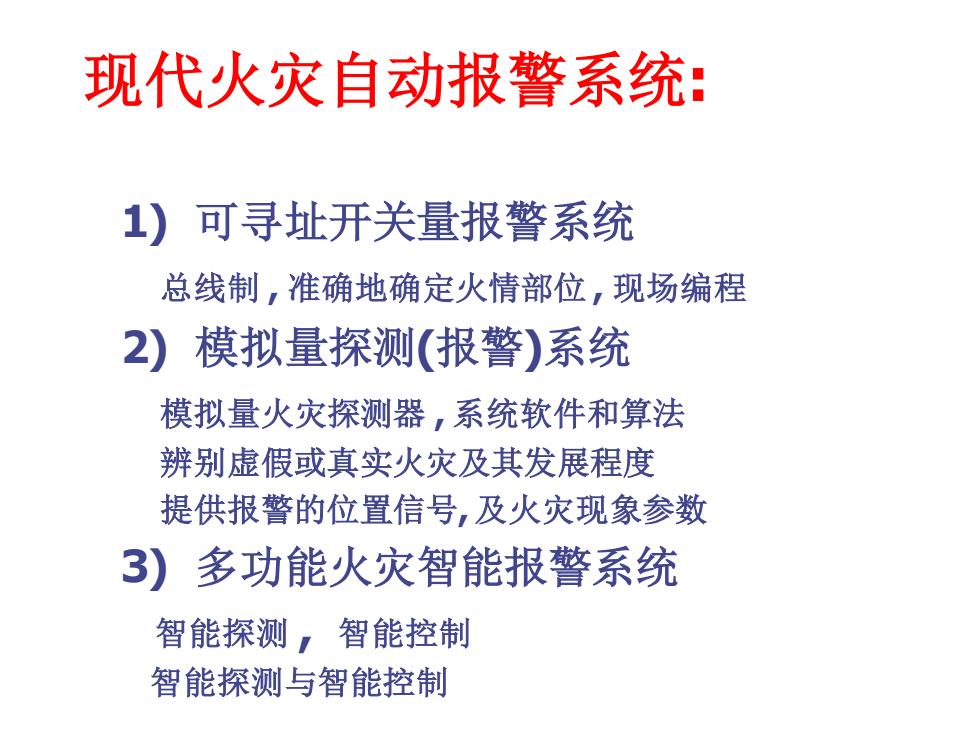

现代火灾自动报警系统： 1)可寻址开关量报警系统 总线制，准确地确定火情部位，现场编程 2)模拟量探测（报警）系统 模拟量火灾探测器，系统软件和算法 辨别虚假或真实火灾及其发展程度 提供报警的位置信号，及火灾现象参数 3)多功能火灾智能报警系统 智能探测，智能控制 智能探测与智能控制
现代火灾自动报警系统: 1) 可寻址开关量报警系统 总线制 , 准确地确定火情部位 , 现场编程 2) 模拟量探测(报警)系统 模拟量火灾探测器 , 系统软件和算法 辨别虚假或真实火灾及其发展程度 提供报警的位置信号, 及火灾现象参数 3) 多功能火灾智能报警系统 智能探测 , 智能控制 智能探测与智能控制

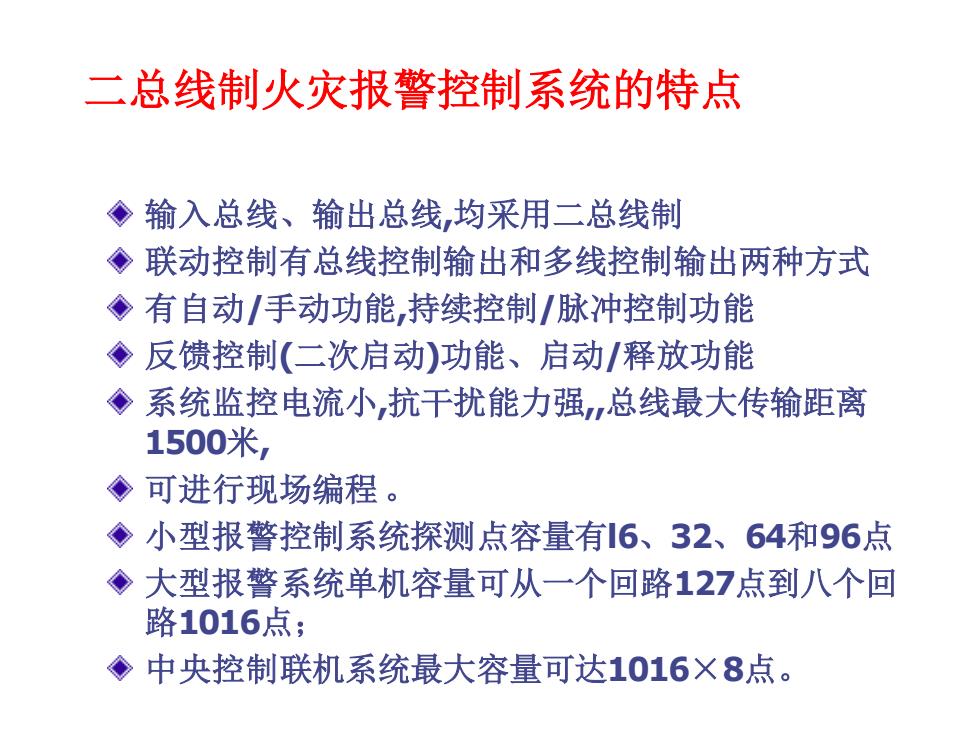

二总线制火灾报警控制系统的特点 ◆输入总线、输出总线，均采用二总线制 ◆联动控制有总线控制输出和多线控制输出两种方式 ◆有自动/手动功能，持续控制/脉冲控制功能 ◆反馈控制（二次启动）功能、启动/释放功能 ◆系统监控电流小，抗干扰能力强，总线最大传输距离 1500米， ◆可进行现场编程。 ◆小型报警控制系统探测点容量有6、32、64和96点 ◆大型报警系统单机容量可从一个回路127点到八个回 路1016点； ◆中央控制联机系统最大容量可达1016X8点
二总线制火灾报警控制系统的特点 输入总线、输出总线,均采用二总线制 联动控制有总线控制输出和多线控制输出两种方式 有自动/手动功能,持续控制/脉冲控制功能 反馈控制(二次启动)功能、启动/释放功能 系统监控电流小,抗干扰能力强,总线最大传输距离 1500米, 可进行现场编程 。 小型报警控制系统探测点容量有l6、32、64和96点 大型报警系统单机容量可从一个回路127点到八个回 路1016点； 中央控制联机系统最大容量可达1016×8点

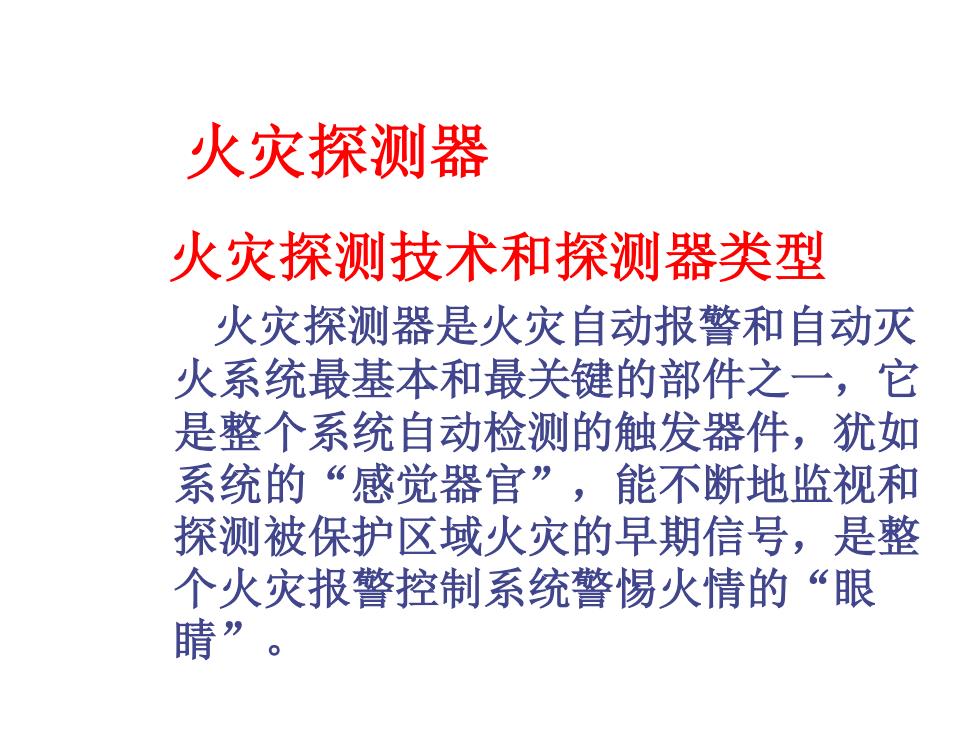

火灾探测器 火灾探测技术和探测器类型 火灾探测器是火灾自动报警和自动灭 火系统最基本和最关键的部件之一，它 是整个系统自动检测的触发器件，犹如 系统的“感觉器官”，能不断地监视和 探测被保护区域火灾的早期信号，是整 个火灾报警控制系统警惕火情的“眼 睛
火灾探测器 火灾探测技术和探测器类型 火灾探测器是火灾自动报警和自动灭 火系统最基本和最关键的部件之一，它 是整个系统自动检测的触发器件，犹如 系统的“感觉器官”，能不断地监视和 探测被保护区域火灾的早期信号，是整 个火灾报警控制系统警惕火情的“眼 睛”
