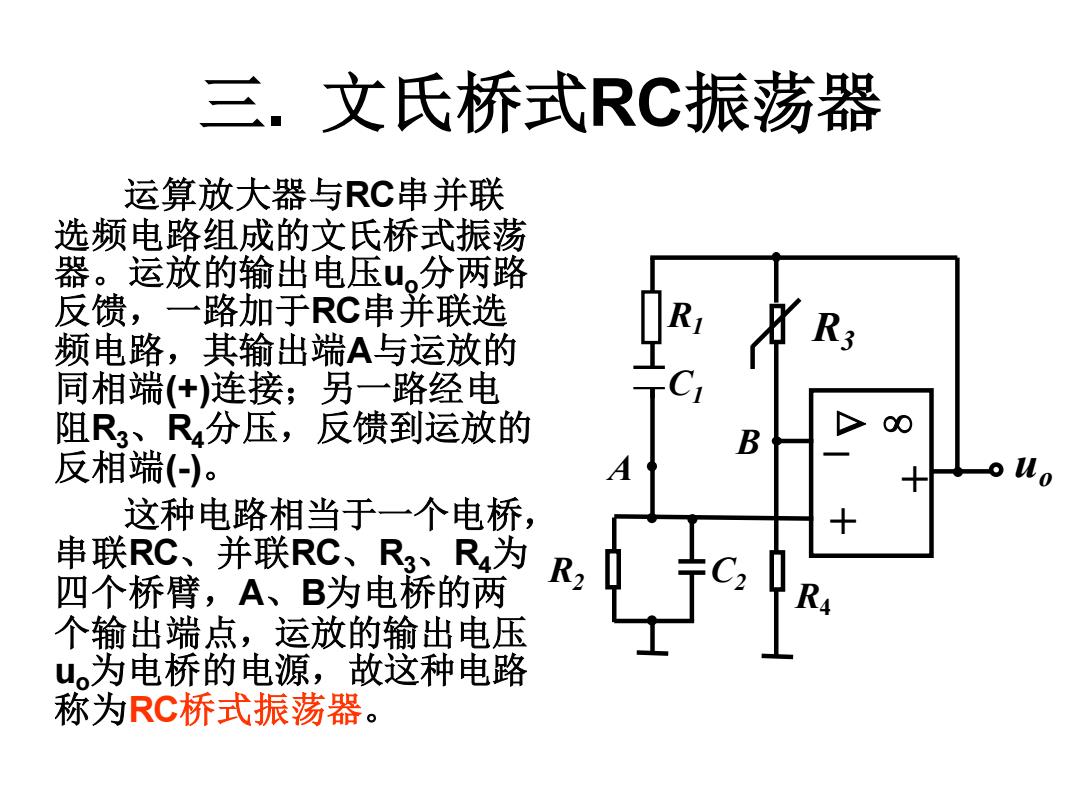

三.文氏桥式RC振荡器 运算放大器与RC串并联 选频电路组成的文氏桥式振荡 器。运放的输出电压u。分两路 反馈，一路加于RC串并联选 频电路，其输出端A与运放的 同相端(+)连接；另一路经电 阻R3、R4分压，反馈到运放的 B 反相端()。 这种电路相当于一个电桥， 串联RC、并联RC、R3、R4为 四个桥臂，A、B为电桥的两 R2 个输出端点，运放的输出电压 u。为电桥的电源，故这种电路 称为RC桥式振荡器
三. 文氏桥式RC振荡器 运算放大器与RC串并联 选频电路组成的文氏桥式振荡 器。运放的输出电压uo分两路 反馈，一路加于RC串并联选 频电路，其输出端A与运放的 同相端(+)连接；另一路经电 阻R3、R4分压，反馈到运放的 反相端(-)。 这种电路相当于一个电桥， 串联RC、并联RC、R3、R4为 四个桥臂，A、B为电桥的两 个输出端点，运放的输出电压 uo为电桥的电源，故这种电路 称为RC桥式振荡器。 _ + + R3 R1 C1 R2 C2 R4 A uo B
RC串并联选频电路在f=f=1/2TRC时， 其输出电压与输入电压同相位，而运放输出 电压与其同相端输入电压同相位。这样，当 f=f时，RC选频电路构成一个正反馈支路， 满足振荡的相位条件。这时RC选频电路的反 馈系数最大，为13，因此要维持振荡就要求 运放的电压放大倍数K23。R3、R组成深度 负反馈支路，只要适当调节R3、R4的阻值， 使(R3+R4)R4≥3，就可达到K≥3，从而满足振 荡的幅度条件
RC串并联选频电路在f=f0=1/2πRC时， 其输出电压与输入电压同相位，而运放输出 电压与其同相端输入电压同相位。这样，当 f=f0时，RC选频电路构成一个正反馈支路， 满足振荡的相位条件。这时RC选频电路的反 馈系数最大，为1/3，因此要维持振荡就要求 运放的电压放大倍数K≥3。R3、R4组成深度 负反馈支路，只要适当调节R3、R4的阻值， 使(R3+R4 )/R4≥3，就可达到K≥3，从而满足振 荡的幅度条件

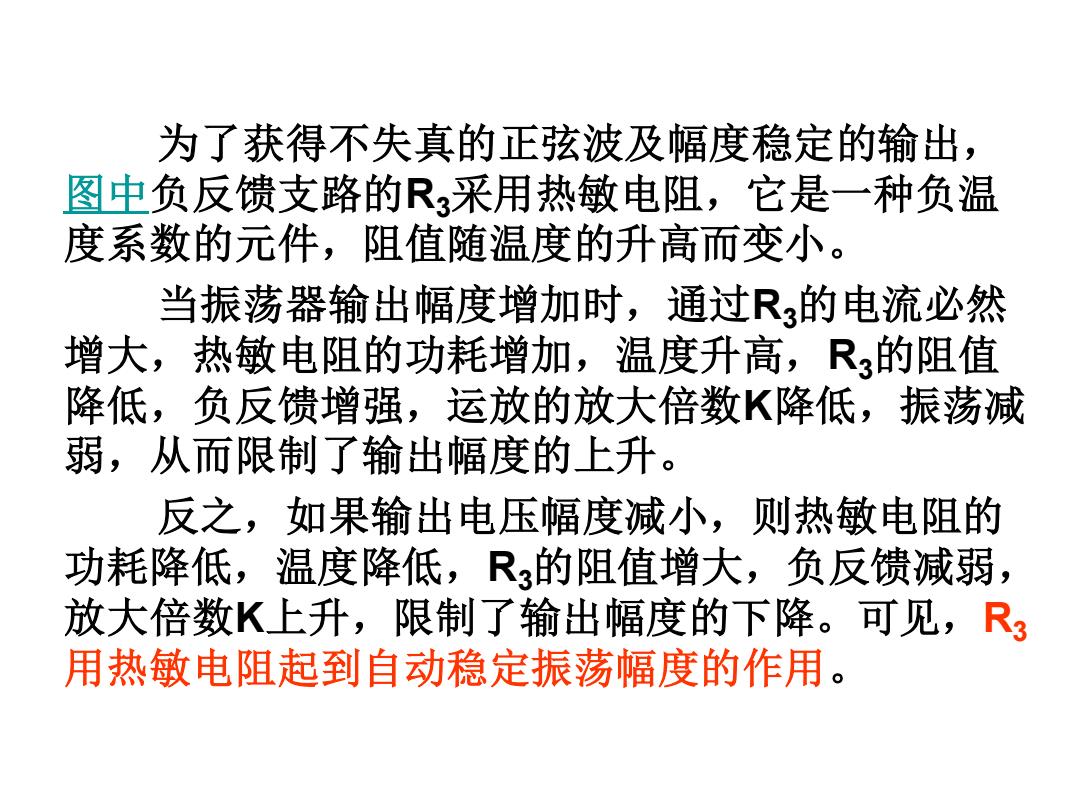

为了获得不失真的正弦波及幅度稳定的输出， 图中负反馈支路的R3采用热敏电阻，它是一种负温 度系数的元件，阻值随温度的升高而变小。 当振荡器输出幅度增加时，通过R3的电流必然 增大，热敏电阻的功耗增加，温度升高，R的阻值 降低，负反馈增强，运放的放大倍数K降低，振荡减 弱，从而限制了输出幅度的上升。 反之，如果输出电压幅度减小，则热敏电阻的 功耗降低，温度降低，R3的阻值增大，负反馈减弱， 放大倍数K上升，限制了输出幅度的下降。可见，R3 用热敏电阻起到自动稳定振荡幅度的作用
为了获得不失真的正弦波及幅度稳定的输出， 图中负反馈支路的R3采用热敏电阻，它是一种负温 度系数的元件，阻值随温度的升高而变小。 当振荡器输出幅度增加时，通过R3的电流必然 增大，热敏电阻的功耗增加，温度升高，R3的阻值 降低，负反馈增强，运放的放大倍数K降低，振荡减 弱，从而限制了输出幅度的上升。 反之，如果输出电压幅度减小，则热敏电阻的 功耗降低，温度降低，R3的阻值增大，负反馈减弱， 放大倍数K上升，限制了输出幅度的下降。可见，R3 用热敏电阻起到自动稳定振荡幅度的作用

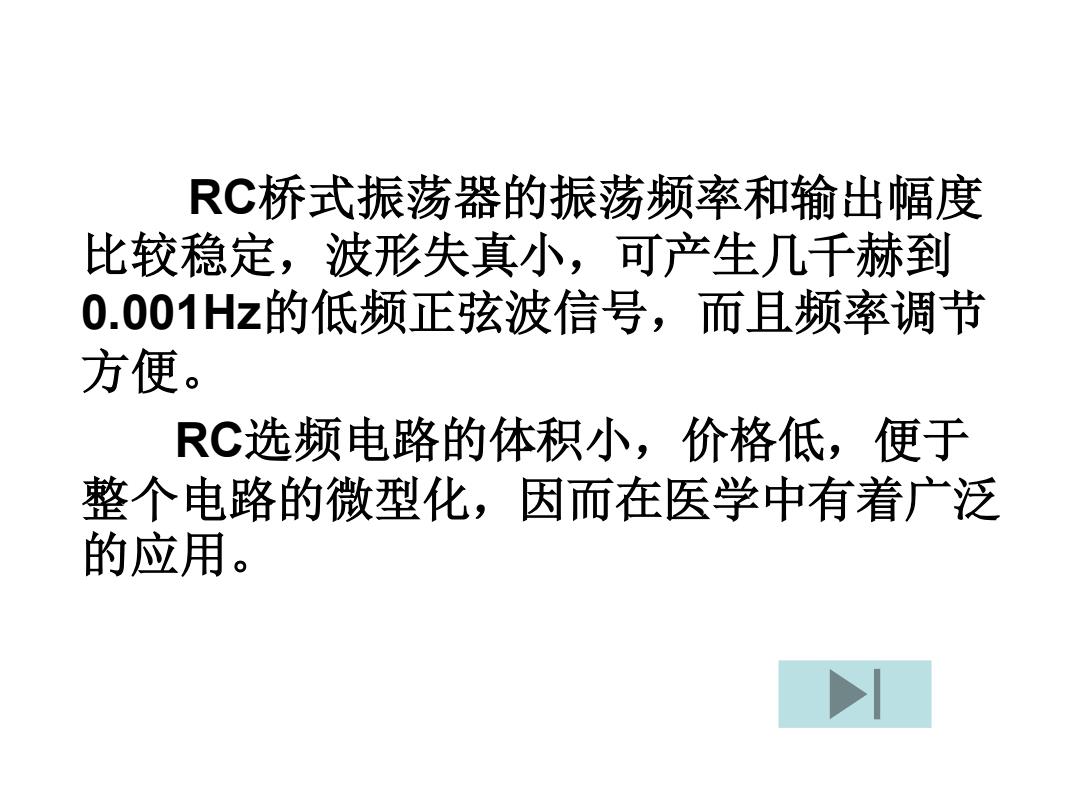

RC桥式振荡器的振荡频率和输出幅度 比较稳定，波形失真小，可产生几千赫到 0.001Hz的低频正弦波信号，而且频率调节 方便。 RC选频电路的体积小，价格低，便于 整个电路的微型化，因而在医学中有着广泛 的应用
RC桥式振荡器的振荡频率和输出幅度 比较稳定，波形失真小，可产生几千赫到 0.001Hz的低频正弦波信号，而且频率调节 方便。 RC选频电路的体积小，价格低，便于 整个电路的微型化，因而在医学中有着广泛 的应用

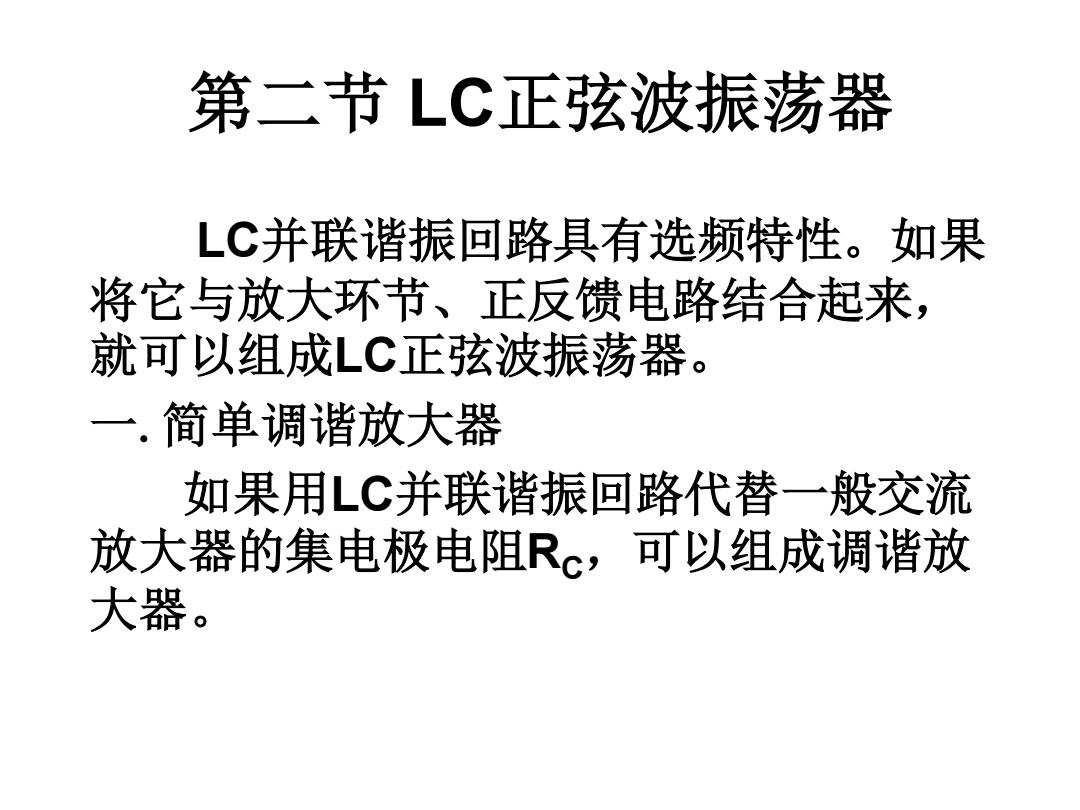

第二节LC正弦波振荡器 LC并联谐振回路具有选频特性。如果 将它与放大环节、正反馈电路结合起来， 就可以组成LC正弦波振荡器。 一.简单调谐放大器 如果用LC并联谐振回路代替一般交流 放大器的集电极电阻Rc,可以组成调谐放 大器
第二节 LC正弦波振荡器 LC并联谐振回路具有选频特性。如果 将它与放大环节、正反馈电路结合起来， 就可以组成LC正弦波振荡器。 一.简单调谐放大器 如果用LC并联谐振回路代替一般交流 放大器的集电极电阻RC，可以组成调谐放 大器
