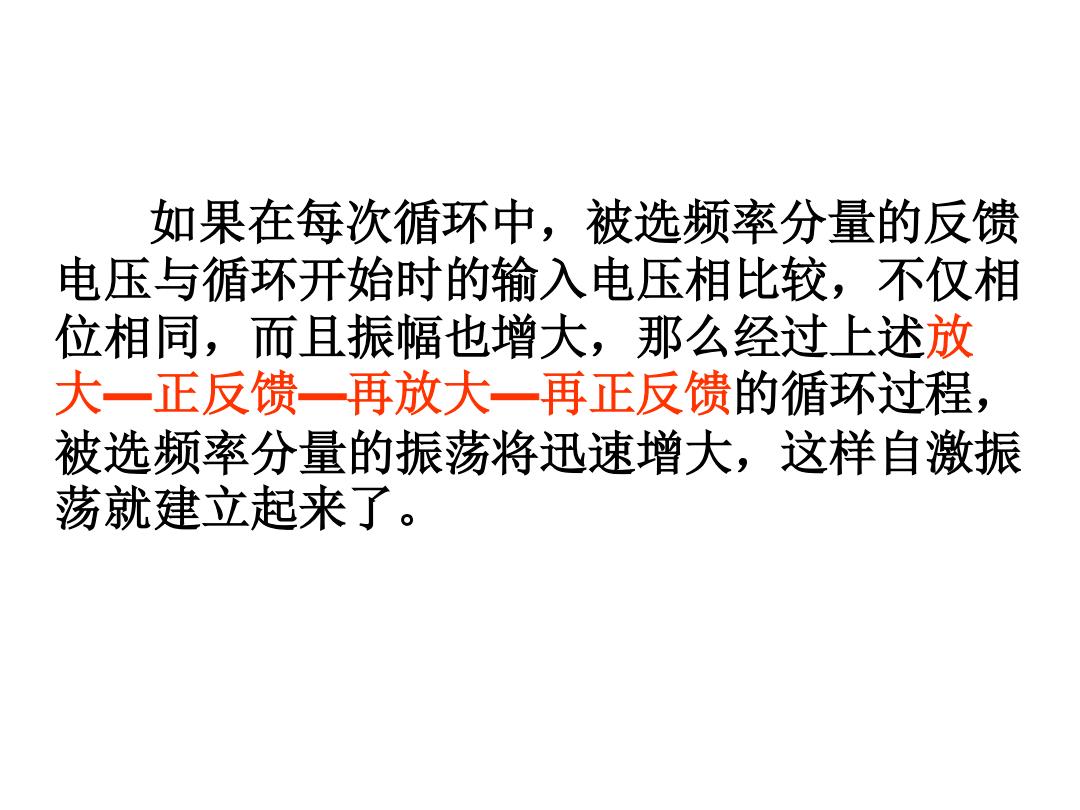

如果在每次循环中，被选频率分量的反馈 电压与循环开始时的输入电压相比较，不仅相 位相同，而且振幅也增大，那么经过上述放 大一正反馈一再放大一再正反馈的循环过程 被选频率分量的振荡将迅速增大，这样自激振 荡就建立起来了
如果在每次循环中，被选频率分量的反馈 电压与循环开始时的输入电压相比较，不仅相 位相同，而且振幅也增大，那么经过上述放 大—正反馈—再放大—再正反馈的循环过程， 被选频率分量的振荡将迅速增大，这样自激振 荡就建立起来了

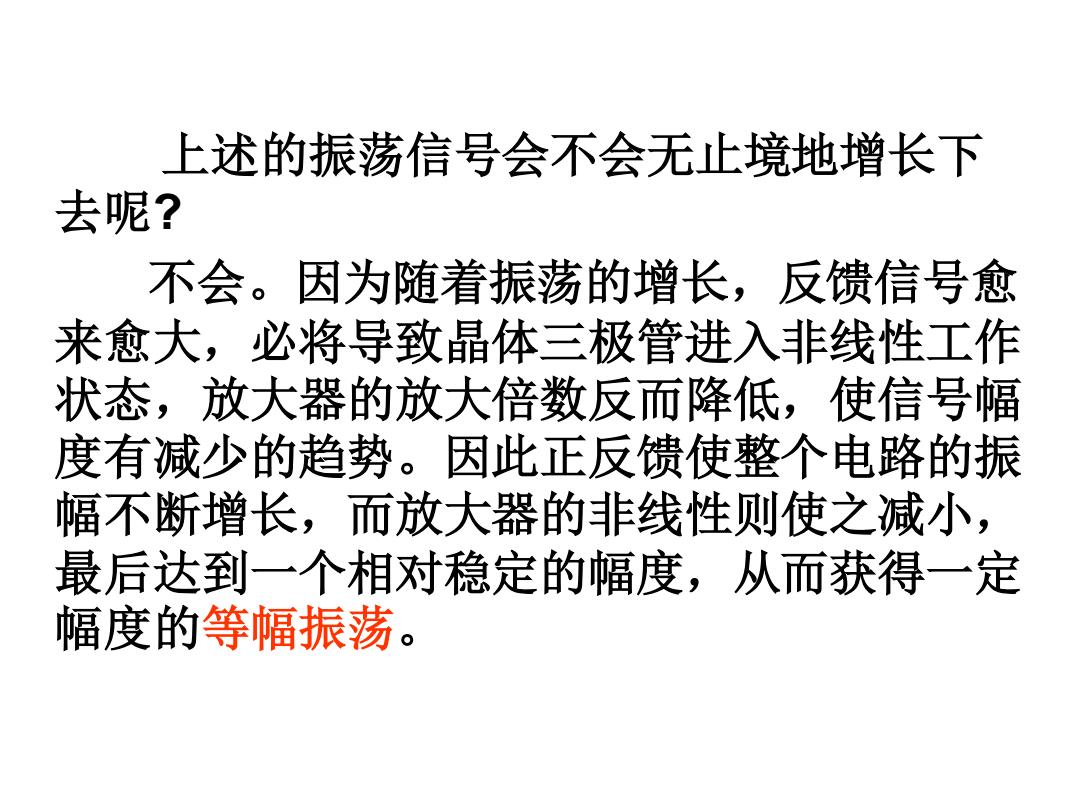

上述的振荡信号会不会无止境地增长下 去呢？ 不会。因为随着振荡的增长，反馈信号愈 来愈大，必将导致晶体三极管进入非线性工作 状态，放大器的放大倍数反而降低，使信号幅 度有减少的趋势。因此正反馈使整个电路的振 幅不断增长，而放大器的非线性则使之减小， 最后达到一个相对稳定的幅度，从而获得一定 幅度的等幅振荡
上述的振荡信号会不会无止境地增长下 去呢? 不会。因为随着振荡的增长，反馈信号愈 来愈大，必将导致晶体三极管进入非线性工作 状态，放大器的放大倍数反而降低，使信号幅 度有减少的趋势。因此正反馈使整个电路的振 幅不断增长，而放大器的非线性则使之减小， 最后达到一个相对稳定的幅度，从而获得一定 幅度的等幅振荡
二.RC串并联选频电路 RC串并联选频电路 由一个RC,串联电路与一 个R2C2并联电路连接而成。 当输入电压u的频率 很低时，C的容抗远大于 电阻R1,而C2的容抗远大 于R2,这时在R2C2并联电 路两端的输出电压U,幅度 很小，且u。比u超前的相 位接近90°
二. RC串并联选频电路 RC串并联选频电路 由一个R1C1串联电路与一 个R2C2并联电路连接而成。 当输入电压ui的频率 很低时，C1的容抗远大于 电阻R1，而C2的容抗远大 于R2，这时在R2C2并联电 路两端的输出电压uo幅度 很小，且uo比ui超前的相 位接近90° 。 R1 C1 R2 C2 o u i u

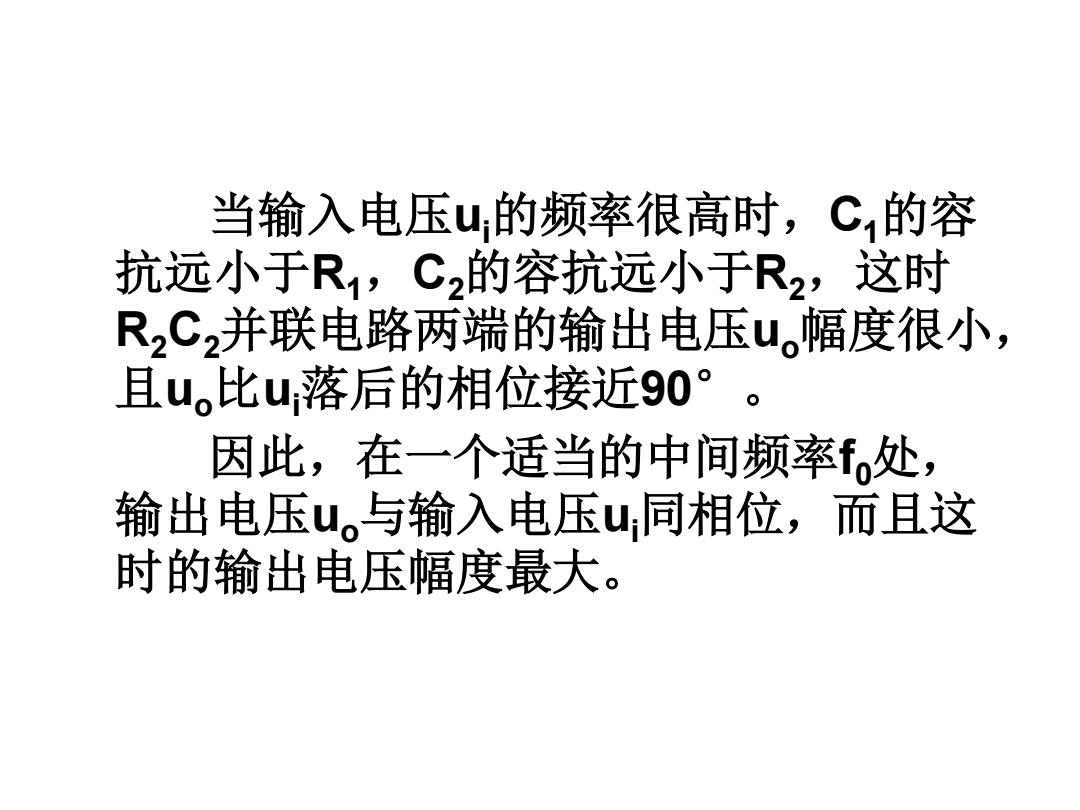

当输入电压u的频率很高时，C,的容 抗远小于R1,C2的容抗远小于R2,这时 R2C2并联电路两端的输出电压u,幅度很小， 且u。比u落后的相位接近90° 因此，在一个适当的中间频率f处， 输出电压u。与输入电压u同相位，而且这 时的输出电压幅度最大
当输入电压ui的频率很高时，C1的容 抗远小于R1，C2的容抗远小于R2，这时 R2C2并联电路两端的输出电压uo幅度很小， 且uo比ui落后的相位接近90° 。 因此，在一个适当的中间频率f0处， 输出电压uo与输入电压ui同相位，而且这 时的输出电压幅度最大
RC串并联电路的电压传输系 数T以及u。与u之间的相位差Φ随 输入信号的频率而变化。，右图为其 电压传输系数T随频率变化的曲线， 称为幅频特性，及Φ随频率变化的 曲线，称为相频特性。 U. 在实际的电路中，通常取 R=R2=R,C1=C,=C。理论和实 践证明，当输入信号频率f0: fo fo=1/2TTRC 时，电压传输系数T最大，且等于 +90° 113,即输出电压u获得最大值， 0=0 并与输入电压同相莅。 可见，RC串并联电路对不同 -90° - 频率的输入信号有不同的响应特性， 所以它具有选频作用
RC串并联电路的电压传输系 数 T以及 u o 与 u i之间的相位差 Φ 随 输入信号的频率而变化。右图为其 电压传输系数 T随频率变化的曲线， 称为幅频特性，及 Φ随频率变化的 曲线，称为相频特性。 在实际的电路中，通常取 R 1=R2=R ， C 1=C 2=C。理论和实 践证明，当输入信号频率 f0 ： f 0=1/2 πRC 时，电压传输系数 T最大，且等于 1/3，即输出电压 u o获得最大值， 并与输入电压同相位。 可见，RC串并联电路对不同 频率的输入信号有不同的响应特性， 所以它具有选频作用。 f io UU 31 +90 –90 f = 0 f0
