数字逻辑电路 直流稳压电路 电子振荡电路 生物医学放大电路 半导体器件的基础知识 医学电子仪器的分类 医学电子仪器的特点 与基础电子电路 第一章医学电子仪器
第一章医学电子仪器 与基础电子电路 ⚫ 医学电子仪器的特点 ⚫ 医学电子仪器的分类 ⚫ 半导体器件的基础知识 ⚫ 生物医学放大电路 ⚫ 电子振荡电路 ⚫ 直流稳压电路 ⚫ 数字逻辑电路
1.6直流稳压电路 许多电子仪器和设备都需要稳定的直 流电源供电。除少数使用化学电源外，绝 大多数是由交流电网供电，这就需要将交 流电转换为稳定的直流电。直流稳压电源 就是完成这种转换的装置，它一般由电源 变压器、整流电路、滤波电路和稳压电路 等四部分组成（如图1.41）。图中各部分 的作用如下：
1.6 直流稳压电路 许多电子仪器和设备都需要稳定的直 流电源供电。除少数使用化学电源外，绝 大多数是由交流电网供电，这就需要将交 流电转换为稳定的直流电。直流稳压电源 就是完成这种转换的装置，它一般由电源 变压器、整流电路、滤波电路和稳压电路 等四部分组成（如图1.41）。图中各部分 的作用如下：

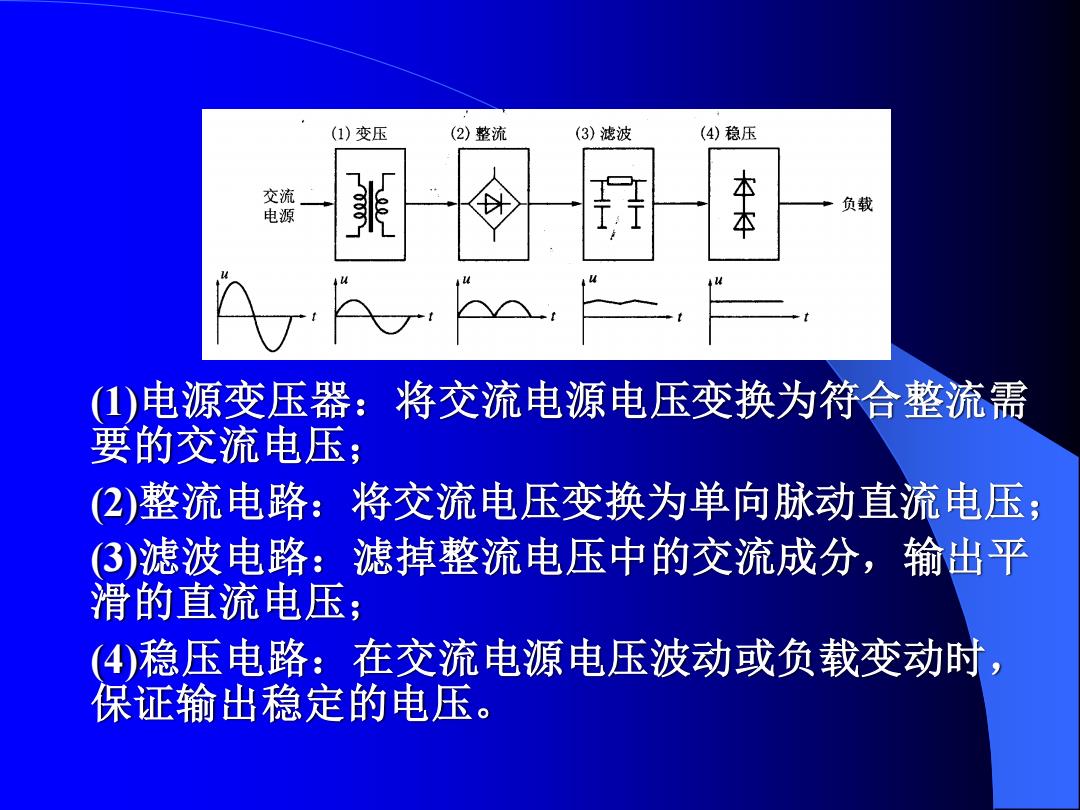

(1)变压 (2)整流 (3)滤波 (4)稳压 交流 负载 电源 本本 (①)电源变压器：将交流电源电压变换为符合整流需 要的交流电压； (②)整流电路：将交流电压变换为单向脉动直流电压 (③)滤波电路：滤掉整流电压中的交流成分，输出平 滑的直流电压； (4)稳压电路：在交流电源电压波动或负载变动时， 保证输出稳定的电压
(1)电源变压器：将交流电源电压变换为符合整流需 要的交流电压； (2)整流电路：将交流电压变换为单向脉动直流电压； (3)滤波电路：滤掉整流电压中的交流成分，输出平 滑的直流电压； (4)稳压电路：在交流电源电压波动或负载变动时， 保证输出稳定的电压
整流电路 整流滤波是利用二极管的单向导电性， 把交流电转换成脉动直流电的过程。常见 的整流电路有半波、全波和桥式整流等几 种形式
整流电路 整流滤波是利用二极管的单向导电性， 把交流电转换成脉动直流电的过程。常见 的整流电路有半波、全波和桥式整流等几 种形式
1.半波整流电路 上图是半波整流电路及其波形，它把二极管D和负载R,串 联起来接到变压器B的次级线圈AB两端。在交流电的正半 周时，A点电势比B点电势高，二极管D受正向电压作用而 导通，R上有电流通过；在交流电压的负半周，A点电势 低于B点电势，二极管受反向电压的作用而截止，电路中 没有电流。这种电路只利用电源电压的半个周期，因而取 名为半波整流
1.半波整流电路 上图是半波整流电路及其波形，它把二极管D和负载RL串 联起来接到变压器B的次级线圈AB两端。在交流电的正半 周时，A点电势比B点电势高，二极管D受正向电压作用而 导通，RL上有电流通过；在交流电压的负半周，A点电势 低于B点电势，二极管受反向电压的作用而截止，电路中 没有电流。这种电路只利用电源电压的半个周期，因而取 名为半波整流
