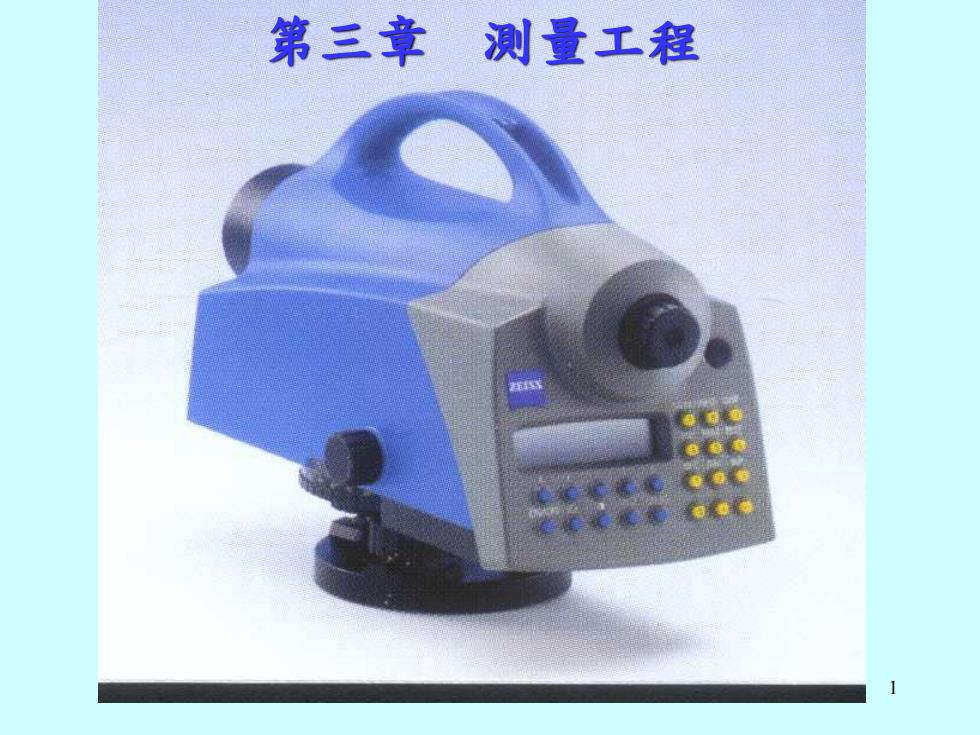

第三章测量工程 CE EE C0每 毫保石·c
1 第三章 測量工程

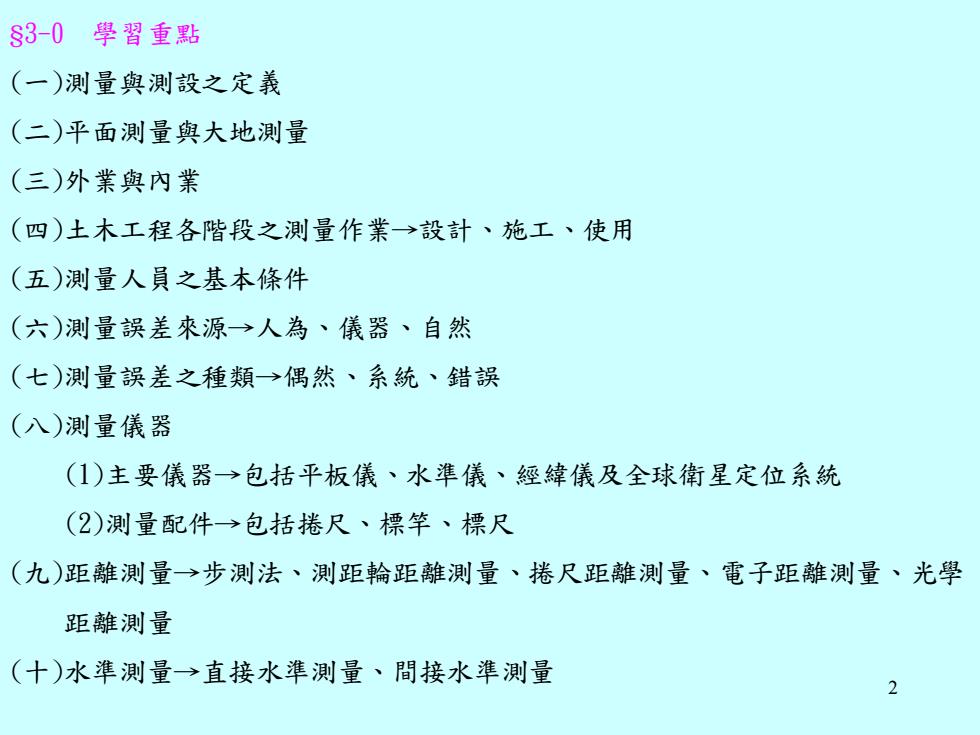

$3-0學習重點 (一)测量與测設之定義 (二)平面测量與大地测量 (三)外業與內業 (四)土木工程各階段之测量作業→設計、施工、使用 (五)测量人員之基本條件 (六)测量誤差來源→人為、儀器、自然 (七)測量誤差之種類→偶然、系統、錯誤 (八)测量儀器 ()主要儀器→包括平板儀、水準儀、經緯儀及全球衛星定位系統 (2)测量配件→包括捲尺、標竿、標尺 (九)距離測量→步測法、測距輪距離測量、捲尺距離測量、電子距離測量、光學 距離測量 (十)水準測量→直接水準测量、間接水準測量 2
2 §3-0 學習重點 (一)測量與測設之定義 (二)平面測量與大地測量 (三)外業與內業 (四)土木工程各階段之測量作業→設計、施工、使用 (五)測量人員之基本條件 (六)測量誤差來源→人為、儀器、自然 (七)測量誤差之種類→偶然、系統、錯誤 (八)測量儀器 (1)主要儀器→包括平板儀、水準儀、經緯儀及全球衛星定位系統 (2)測量配件→包括捲尺、標竿、標尺 (九)距離測量→步測法、測距輪距離測量、捲尺距離測量、電子距離測量、光學 距離測量 (十)水準測量→直接水準測量、間接水準測量

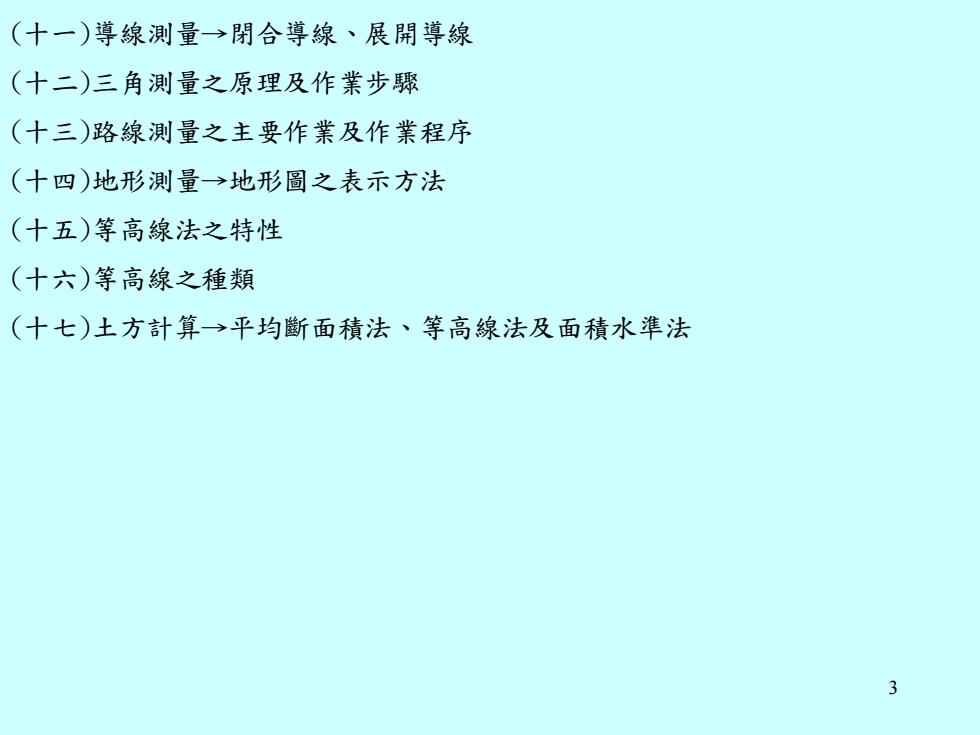

(十一)導線测量→閉合導線、展開導線 (十二)三角測量之原理及作業步驟 (十三)路線测量之主要作業及作業程序 (十四)地形测量→地形圖之表示方法 (十五)等高線法之特性 (十六)等高線之種類 (十七)土方計算→平均斷面積法、等高線法及面積水準法 3
3 (十一)導線測量→閉合導線、展開導線 (十二)三角測量之原理及作業步驟 (十三)路線測量之主要作業及作業程序 (十四)地形測量→地形圖之表示方法 (十五)等高線法之特性 (十六)等高線之種類 (十七)土方計算→平均斷面積法、等高線法及面積水準法

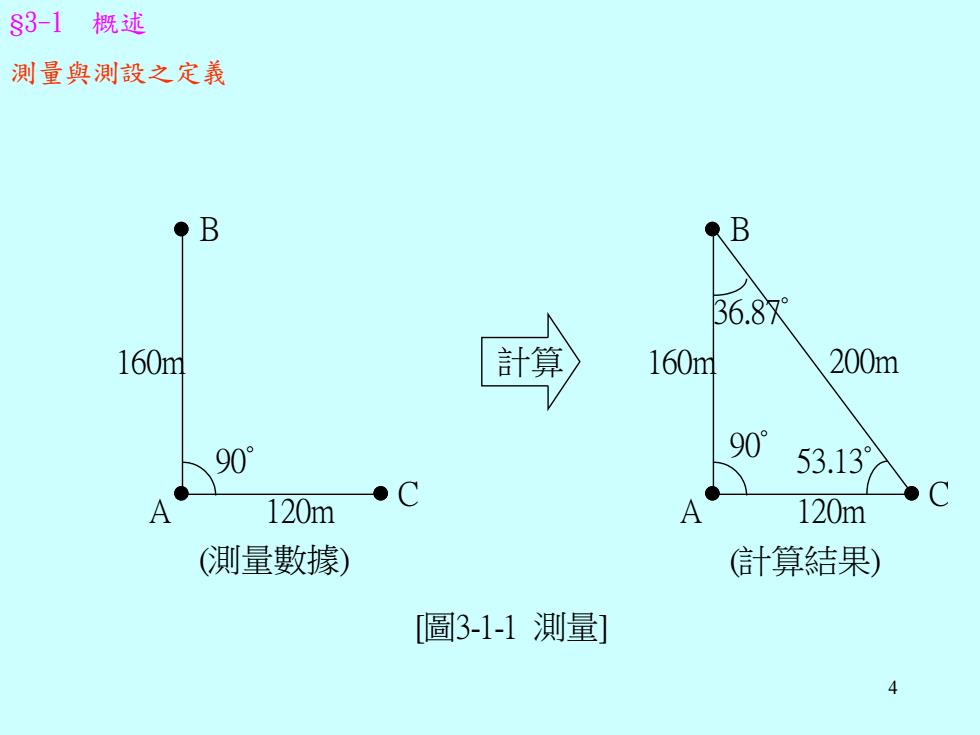

s3-1 概述 测量與測設之定義 B B 36.8× 160m 計算 160m 200m 90 90° 53.13 ●C A 120m C 120m 測量數據) 計算結果) 圖3-1-1測量] 4
4 §3-1 概述 測量與測設之定義 [圖3-1-1 測量] 90° 160m A 120m B C 90° A B C 120m 160m 200m 36.87° 53.13° (測量數據) (計算結果) 計算

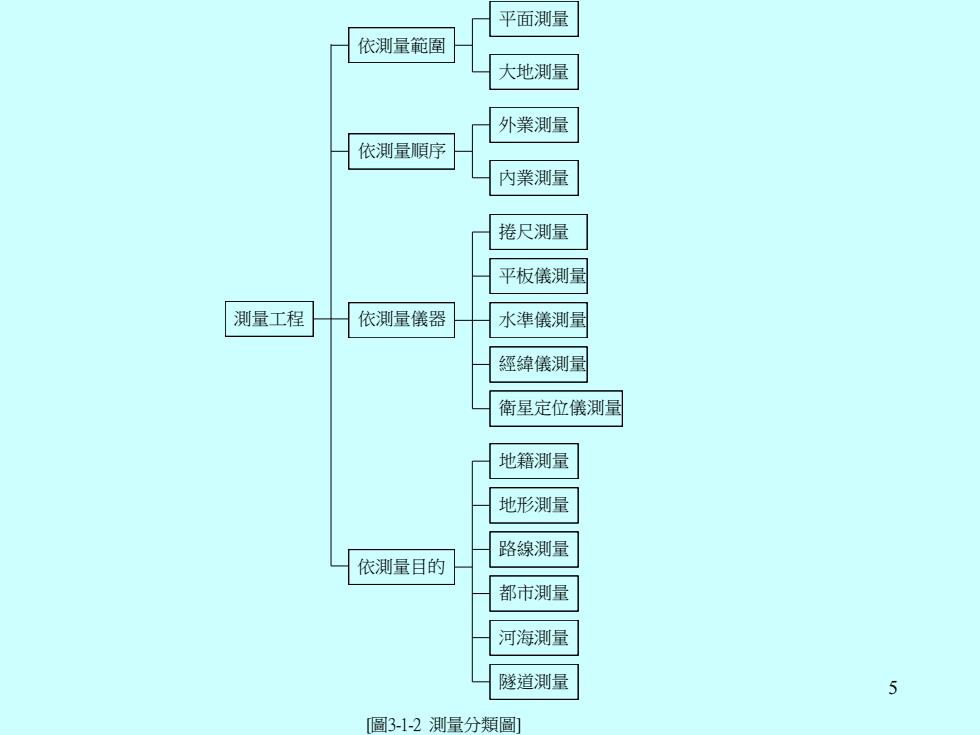

平面測量 依測量範圍 大地測量 外業測量 依测量順序 内業測量 捲尺測量 平板儀測量 测量工程 依測量儀器 水準儀測量 經緯儀測量 衛星定位儀测量 地籍測量 地形測量 路線測量 依測量目的 都市測量 河海測量 隧道測量 5 圖312测量分類圖]
5 依測量範圍 依測量順序 依測量儀器 [圖3-1-2 測量分類圖] 平面測量 大地測量 外業測量 內業測量 捲尺測量 平板儀測量 水準儀測量 經緯儀測量 衛星定位儀測量 依測量目的 地籍測量 地形測量 路線測量 都市測量 河海測量 隧道測量 測量工程
