77777777777777777777777777777777777777777777777777777 [圖6-2-3房屋磚牆] 堆積石塊（堡崁磚） [圖624道路護坡] 6
6 [圖6-2-3 房屋磚牆] [圖6-2-4 道路護坡] 堆積石塊(堡崁磚)

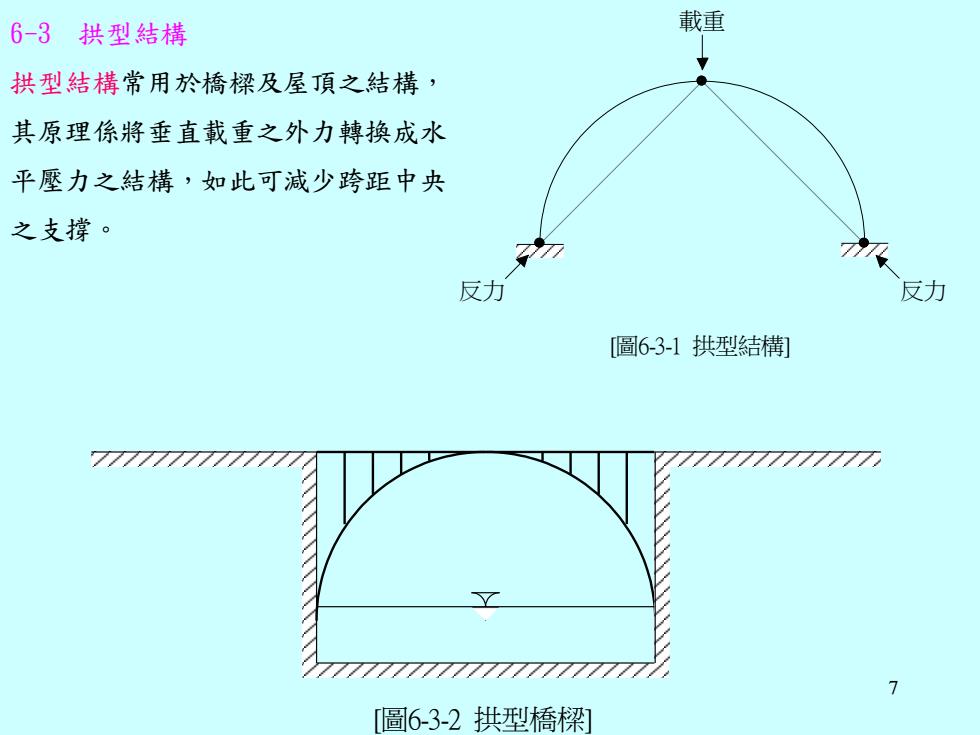

63拱型結構 載重 拱型結構常用於橋樑及屋頂之結構， 其原理係將垂直載重之外力轉换成水 平壓力之結構，如此可减少跨距中央 之支撑。 反力1 反力 [圖63-1拱型結構] 7 [圖63-2拱型橋樑]
7 6-3 拱型結構 拱型結構常用於橋樑及屋頂之結構， 其原理係將垂直載重之外力轉換成水 平壓力之結構，如此可減少跨距中央 之支撐。 載重 反力 反力 [圖6-3-1 拱型結構] [圖6-3-2 拱型橋樑]

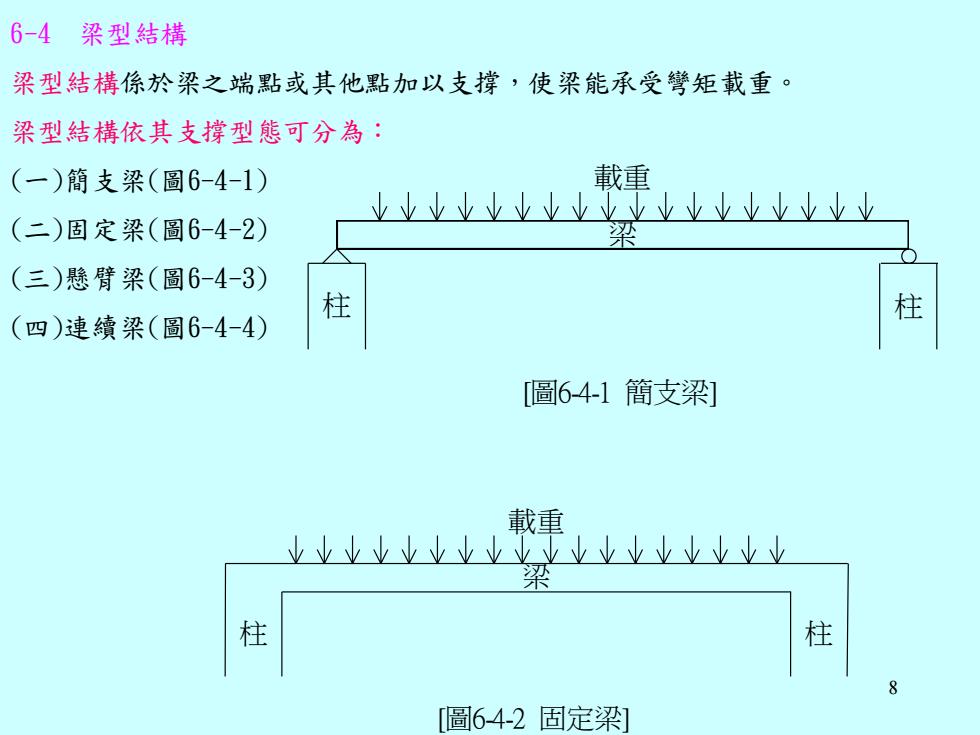

6-4梁型結構 梁型結構係於梁之端點或其他點加以支撑，使梁能承受彎矩载重。 梁型結構依其支撑型態可分為： (一)簡支梁（圖6-4-1） 載重 业业业业业业业业业业业业业业业业业业 (二)固定梁（圖6-4-2） (三)懸臂梁（圖6-4-3） 柱 柱 (四)連續梁（圖6-4-4） [圖64-1簡支梁] 載重 业业业业业业业业业业业业业业业业业业 梁 柱 柱 8 [圖64-2固定梁]
8 6-4 梁型結構 梁型結構係於梁之端點或其他點加以支撐，使梁能承受彎矩載重。 梁型結構依其支撐型態可分為： (一)簡支梁(圖6-4-1) (二)固定梁(圖6-4-2) (三)懸臂梁(圖6-4-3) (四)連續梁(圖6-4-4) [圖6-4-1 簡支梁] 載重 柱 柱 梁 [圖6-4-2 固定梁] 載重 柱 柱 梁

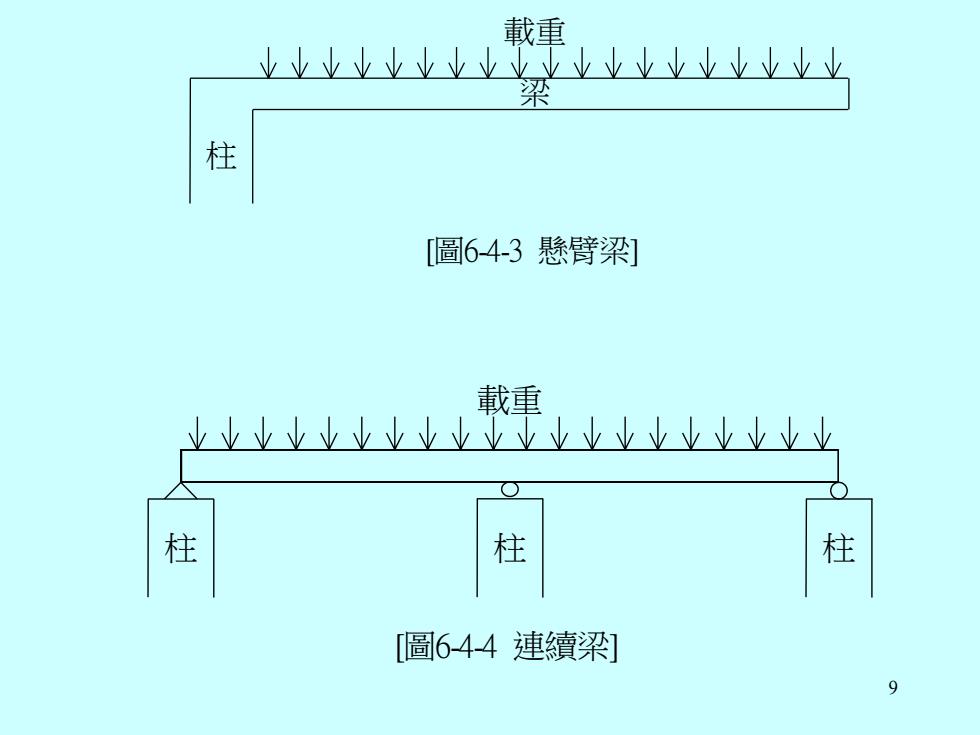

載重 业业业业业业业业业业业业业业业业业业业 梁 柱 [圖64-3懸臂梁] 載重 业业业业业业业业业业业业业业业业业业业业 柱 柱 柱 [圖6-44連續梁] 9
9 [圖6-4-3 懸臂梁] 載重 柱 梁 [圖6-4-4 連續梁] 載重 柱 柱 柱

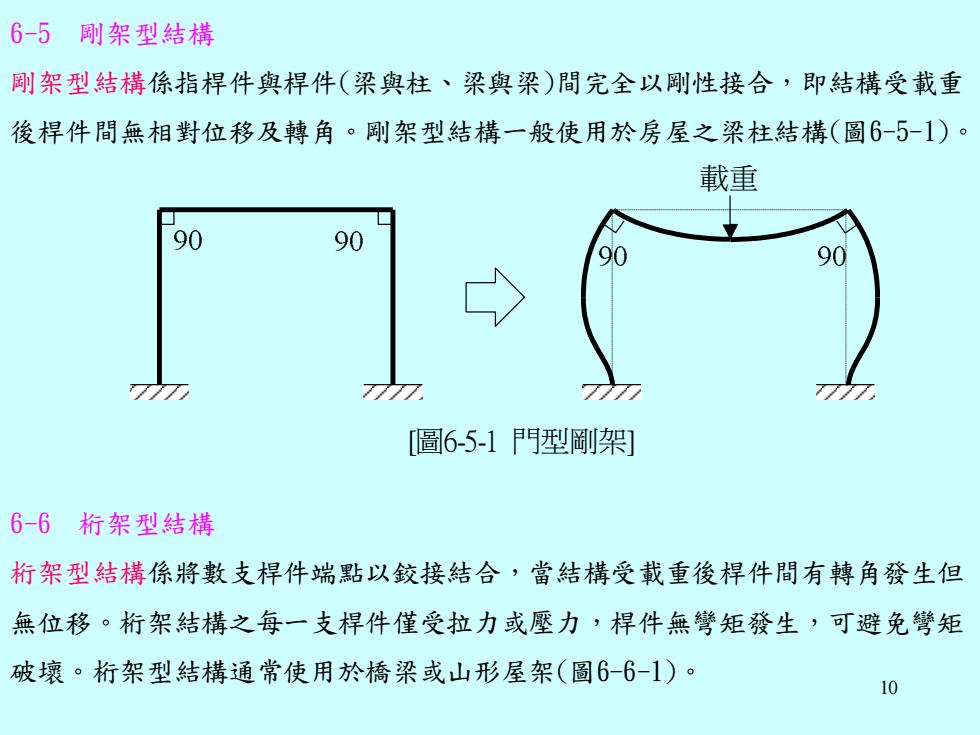

6-5刚架型結構 刚架型結構係指桿件與桿件（梁與柱、梁與梁）間完全以剛性接合，即結構受載重 後桿件間無相對位移及轉角。剛架型結構一般使用於房屋之梁柱結構（圖6-5-1）。 載重 90 90 90 77 [圖65-1門型剛架] 6-6桁架型結構 桁架型結構係將數支桿件端點以鉸接結合，當結構受載重後桿件間有轉角發生但 無位移。桁架結構之每一支桿件僅受拉力或壓力，桿件無彎矩發生，可避免彎矩 破壞。桁架型結構通常使用於橋梁或山形屋架（圖6-6-1）。 10
10 6-5 剛架型結構 剛架型結構係指桿件與桿件(梁與柱、梁與梁)間完全以剛性接合，即結構受載重 後桿件間無相對位移及轉角。剛架型結構一般使用於房屋之梁柱結構(圖6-5-1)。 6-6 桁架型結構 桁架型結構係將數支桿件端點以鉸接結合，當結構受載重後桿件間有轉角發生但 無位移。桁架結構之每一支桿件僅受拉力或壓力，桿件無彎矩發生，可避免彎矩 破壞。桁架型結構通常使用於橋梁或山形屋架(圖6-6-1)。 [圖6-5-1 門型剛架] 載重
