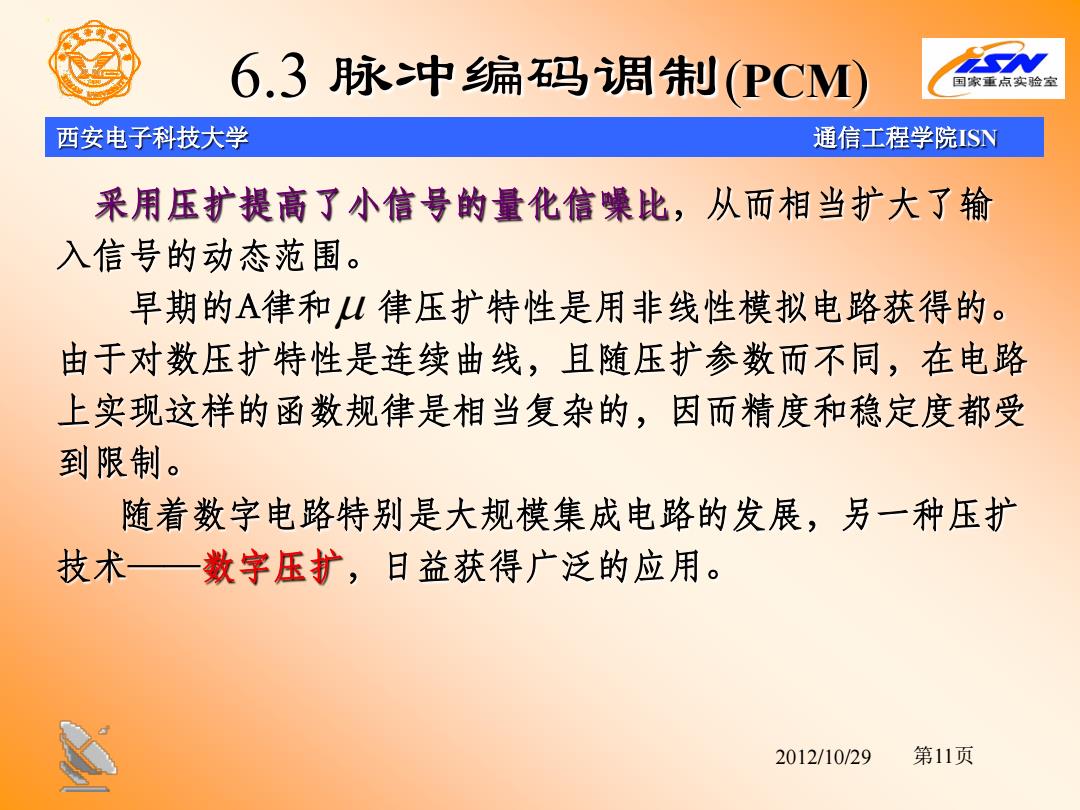

6.3脉中编玛调制(PCM) 西安电子科技大学 通信工程学院SN 采用压扩提高了小信号的量化信噪比，从而相当扩大了输 入信号的动态范围。 早期的A律和山律压扩特性是用非线性模拟电路获得的。 由于对数压扩特性是连续曲线，且随压扩参数而不同，在电路 上实现这样的函数规律是相当复杂的，因而精度和稳定度都受 到限制。 随着数字电路特别是大规模集成电路的发展，另一种压扩 技术—数字压扩，日益获得广泛的应用。 2012/10/29 第11页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 采用压扩提高了小信号的量化信噪比，从而相当扩大了输 入信号的动态范围。 早期的A律和 律压扩特性是用非线性模拟电路获得的。 由于对数压扩特性是连续曲线，且随压扩参数而不同，在电路 上实现这样的函数规律是相当复杂的，因而精度和稳定度都受 到限制。 随着数字电路特别是大规模集成电路的发展，另一种压扩 技术——数字压扩，日益获得广泛的应用。 µ 第11页

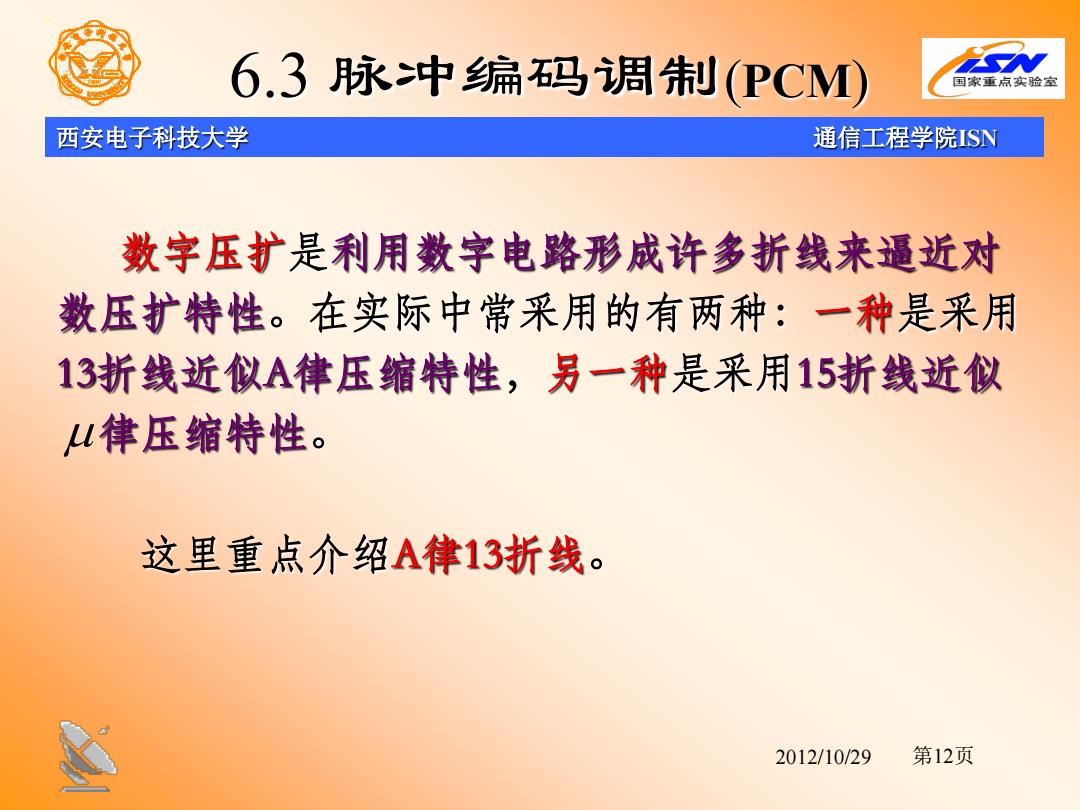

6.3脉中编玛调制(PCM⑩） 国家重点实脸室 西安电子科技大学 通信工程学院ISN 数字压扩是利用数字电路形成许多折线来逼近对 数压扩特性。在实际中常采用的有两种：一种是采用 13折线近似A律压缩特性，另一种是采用15折线近似 山律压缩特性。 这里重点介绍A律13折线。 & 2012/10/29 第12页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 数字压扩是利用数字电路形成许多折线来逼近对 数压扩特性。在实际中常采用的有两种：一种是采用 13折线近似A律压缩特性，另一种是采用15折线近似 律压缩特性。 这里重点介绍A律13折线。 µ 第12页

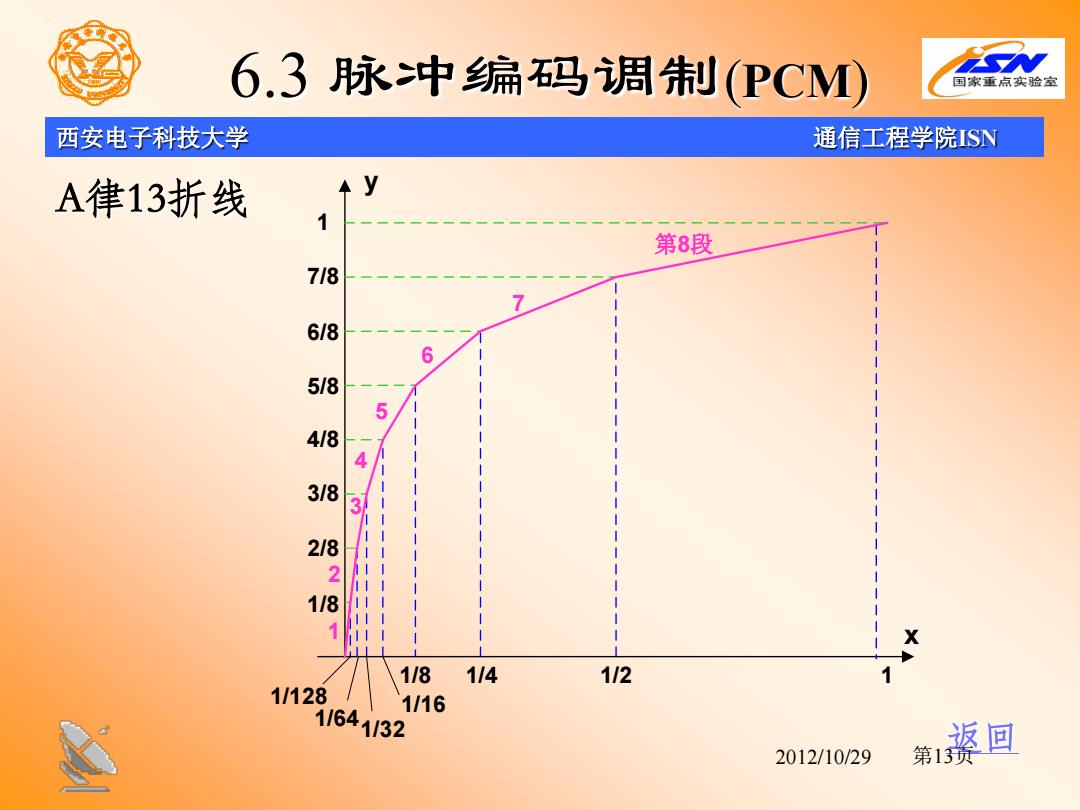

6.3脉中编玛调制(PCM 西安电子科技大学 通信工程学院SN A律13折线 第8段 718 6/8 6 5/8 5 4/8 3/8 2/8 2 1/8 111 1/8 114 112 1/1287 1164132 1/16 2012/10/29 第1婆回
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) A律13折线 返回 1/8 7/8 6/8 5/8 4/8 3/8 2/8 1 1/8 1/4 1/2 1 1/16 1/32 1/64 1/128 1 2 3 4 5 7 第8段 6 x y 第13页

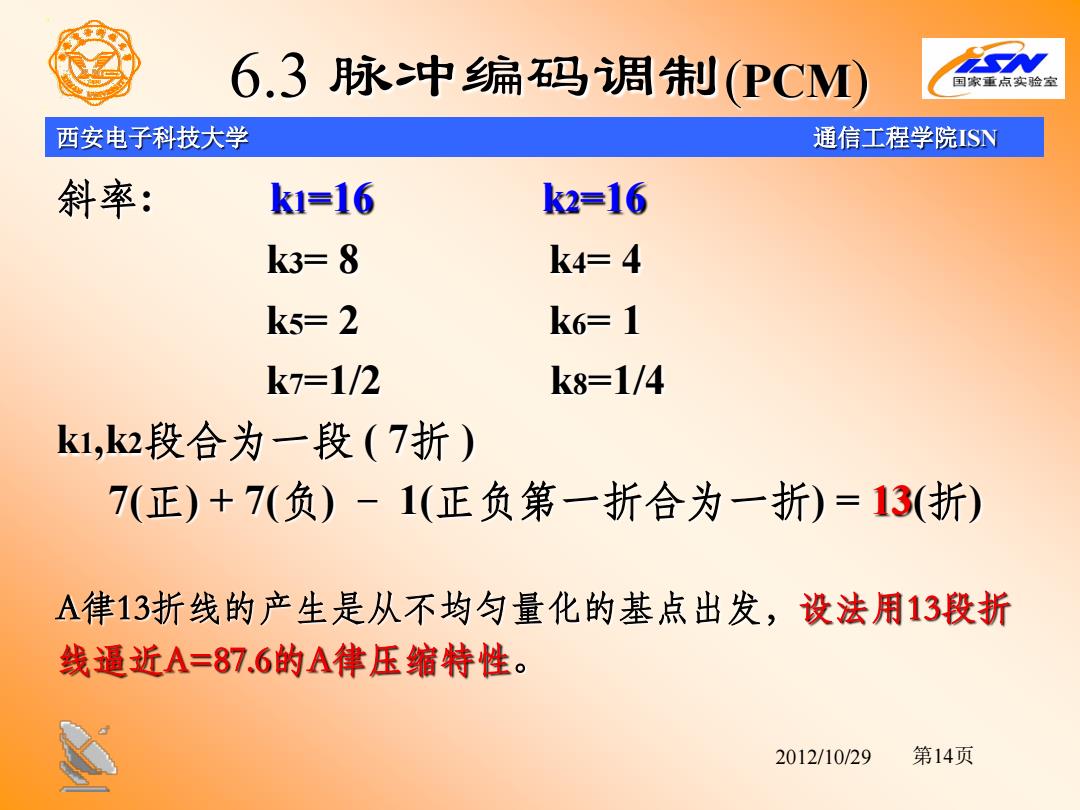

6.3脉冲编码调制(PCM)） 国家重点实脸室 西安电子科技大学 通信工程学院ISN 斜率： k1=16 k2=16 k3=8 k4=4 k5=2 k6=1 k7=1/2 k8=1/4 k1,k2段合为一段(7折) 7(正)+7（负）-1（正负第一折合为一折）=13（折） A律13折线的产生是从不均匀量化的基点出发，设法用13段折 线逼近A=87.6的A律压缩特性。 2012/10/29 第14页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 斜率: k1=16 k2=16 k3= 8 k4= 4 k5= 2 k6= 1 k7=1/2 k8=1/4 k1,k2段合为一段 ( 7折 ) 7(正) + 7(负) – 1(正负第一折合为一折) = 13(折) A律13折线的产生是从不均匀量化的基点出发，设法用13段折 线逼近A=87.6的A律压缩特性。 第14页

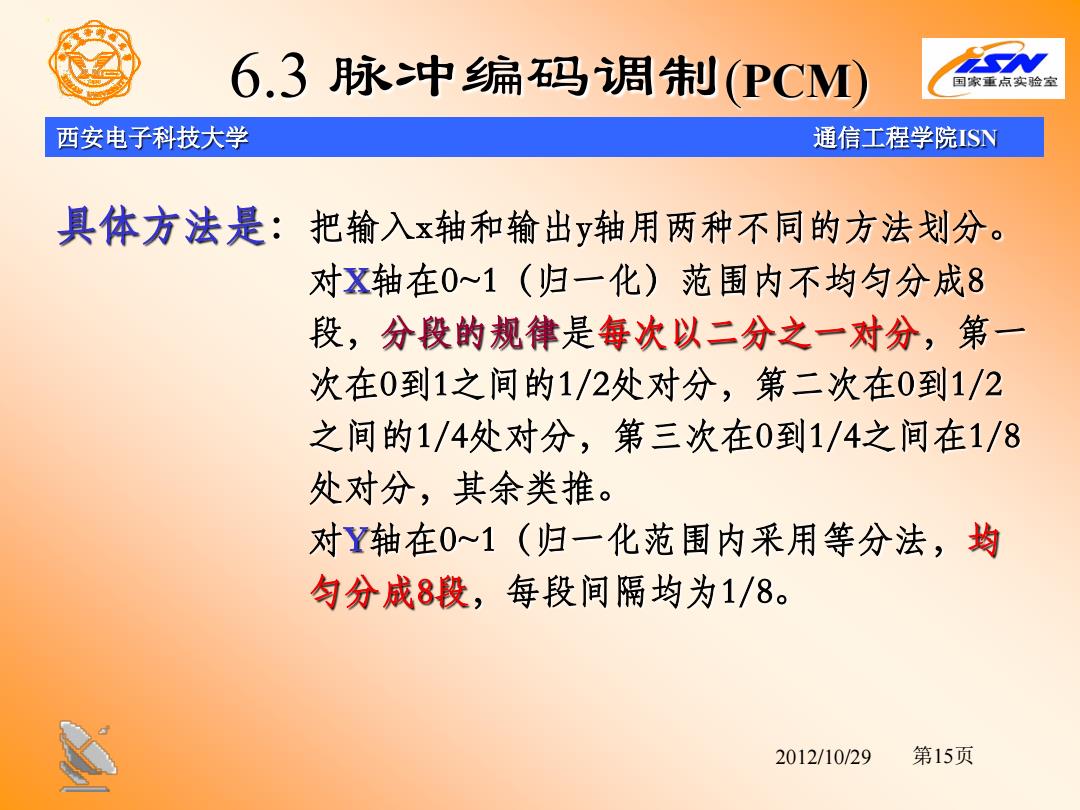

6.3脉中编码调制(PCM) 西安电子科技大学 通信工程学院SN 具体方法是：把输入x轴和输出y轴用两种不同的方法划分。 对X轴在0~1（归一化）范围内不均匀分成8 段，分段的规律是每次以二分之一对分，第一 次在0到1之间的1/2处对分，第二次在0到1/2 之间的1/4处对分，第三次在0到1/4之间在1/8 处对分，其余类推。 对Y轴在0~1（归一化范围内采用等分法，均 匀分成8段，每段间隔均为1/8。 2012/10/29 第15页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 具体方法是：把输入x轴和输出y轴用两种不同的方法划分。 对X轴在0~1（归一化）范围内不均匀分成8 段，分段的规律是每次以二分之一对分，第一 次在0到1之间的1/2处对分，第二次在0到1/2 之间的1/4处对分，第三次在0到1/4之间在1/8 处对分，其余类推。 对Y轴在0~1（归一化范围内采用等分法，均 匀分成8段，每段间隔均为1/8。 第15页
