S 第 机械密封的基本原理和分类 流体润滑与密封基础 S.2 机械密封的基本结构和组成 泄漏点 由一对彼此结合作相对滑动的密封环（补偿环1和非补偿环6） 的密封端面所构成的密封环节，阻止泄漏点1的流体泄漏。它被 称做机械密封的主密封。 补偿环密封圈2阻止了介质沿补偿环与轴之间（泄漏点2）间 隙的流体泄漏。 非补偿环密封圈7阻止了介质沿非补偿环与压盖之间（泄漏 点3)间隙的流体泄漏。 泄漏点4为压盖与机体连接处的间隙，是静密封，常用密封 圈和垫片来阻止其泄漏
第 S章 S.2 机械密封的基本结构和组成 机械密封的基本原理和分类 泄漏点 由一对彼此结合作相对滑动的密封环(补偿环1和非补偿环6) 的密封端面所构成的密封环节，阻止泄漏点1的流体泄漏。它被 称做机械密封的主密封。 补偿环密封圈2阻止了介质沿补偿环与轴之间（泄漏点2）间 隙的流体泄漏。 非补偿环密封圈7阻止了介质沿非补偿环与压盖之间（泄漏 点3）间隙的流体泄漏。 泄漏点4为压盖与机体连接处的间隙，是静密封，常用密封 圈和垫片来阻止其泄漏

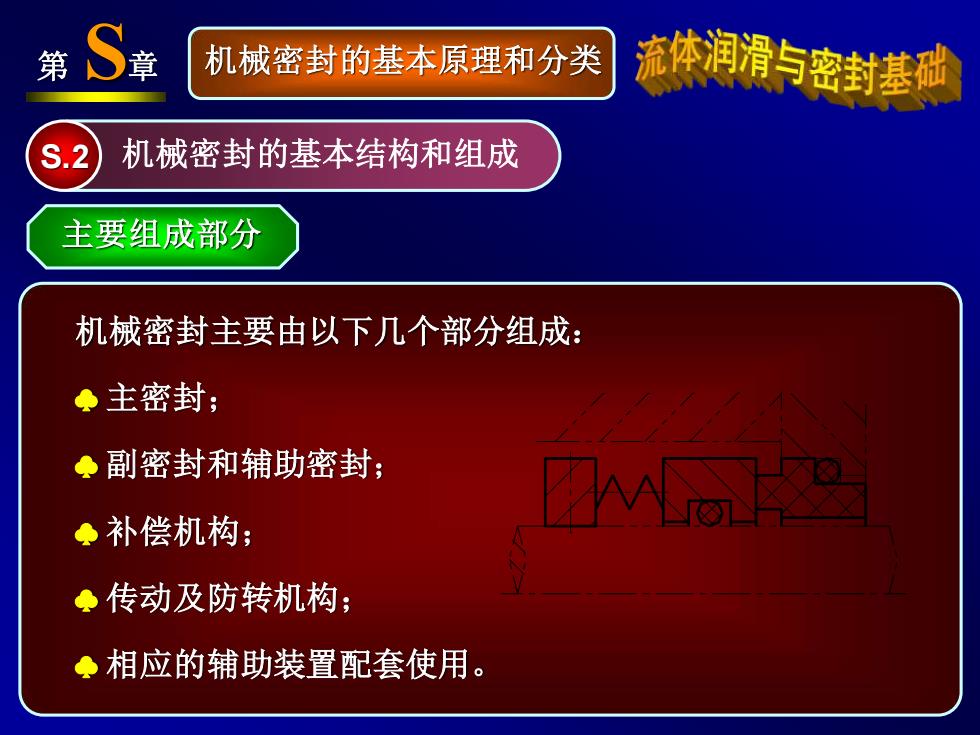

第 章 机械密封的基本原理和分类 流体润滑巨密封基动 机械密封的基本结构和组成 主要组成部分 机械密封主要由以下几个部分组成： ◆主密封； ◆副密封和辅助密封； ◆补偿机构； ◆传动及防转机构； ◆相应的辅助装置配套使用
第 S章 S.2 机械密封的基本结构和组成 机械密封的基本原理和分类 主要组成部分 机械密封主要由以下几个部分组成： ♣ 主密封； ♣ 副密封和辅助密封； ♣ 补偿机构； ♣ 传动及防转机构； ♣ 相应的辅助装置配套使用

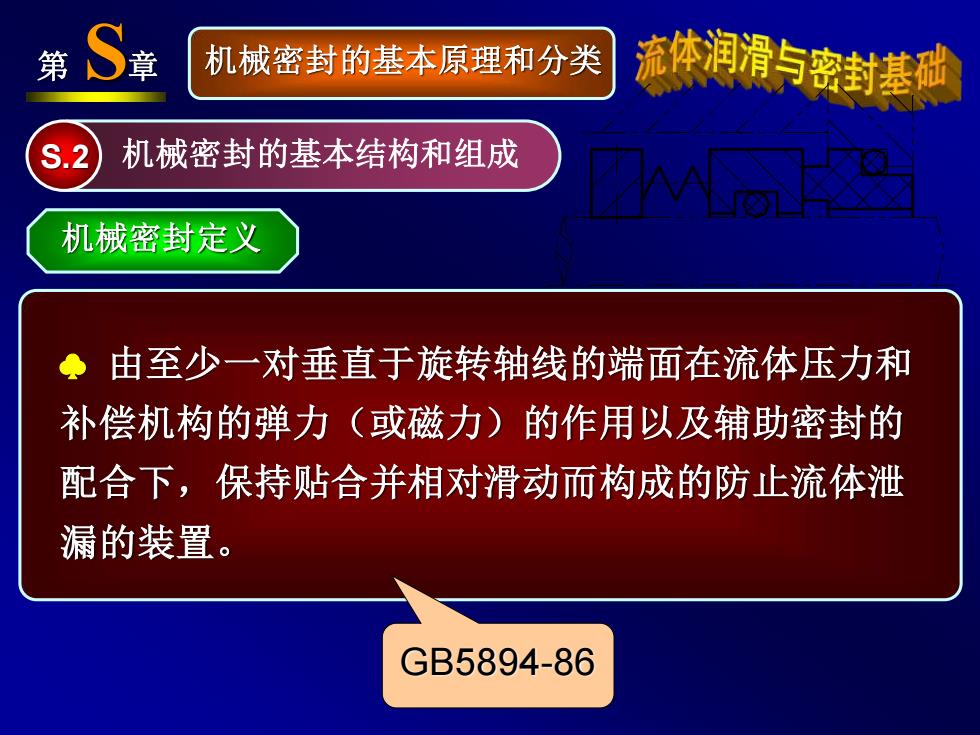

S 第 机械密封的基本原理和分类 流体润滑与密封基础 S.2 机械密封的基本结构和组成 机械密封定义 由至少一对垂直于旋转轴线的端面在流体压力和 补偿机构的弹力（或磁力）的作用以及辅助密封的 配合下，保持贴合并相对滑动而构成的防止流体泄 漏的装置。 GB5894-86
第 S章 S.2 机械密封的基本结构和组成 机械密封的基本原理和分类 机械密封定义 ♣ 由至少一对垂直于旋转轴线的端面在流体压力和 补偿机构的弹力（或磁力）的作用以及辅助密封的 配合下，保持贴合并相对滑动而构成的防止流体泄 漏的装置。 GB5894-86
第 章 机械密封的基本原理和分类 流体润滑胪密封基删 S 机械密封的工作原理 机械密封工作时，由流体压力（介质压力）和弹性元件 的弹力（或磁性元件的磁力）等引起的合力作用下，在密封 环的端面上产生一个适当的比压（压紧力），使两个接触端 面（动环、静环端面）相互紧密贴合，并在两端面间极小的 间隙中维持一层极薄的液膜，从而达到密封的目的。 密封端面间所形成的液膜具有流体动压力与静压力，一 方面对端面起润滑作用，使之具有较长的使用寿命；另一方 面起着平衡压力的作用（流体动压力与静压力在端面之间形 成的阻力要大于密封端面两侧的压力差)。从而使机械密封 获得良好的密封性能
第 S章 S.3 机械密封的工作原理 机械密封的基本原理和分类 机械密封工作时，由流体压力（介质压力）和弹性元件 的弹力（或磁性元件的磁力）等引起的合力作用下，在密封 环的端面上产生一个适当的比压（压紧力），使两个接触端 面（动环、静环端面）相互紧密贴合，并在两端面间极小的 间隙中维持一层极薄的液膜，从而达到密封的目的。 密封端面间所形成的液膜具有流体动压力与静压力，一 方面对端面起润滑作用，使之具有较长的使用寿命；另一方 面起着平衡压力的作用（流体动压力与静压力在端面之间形 成的阻力要大于密封端面两侧的压力差）。从而使机械密封 获得良好的密封性能
第S老 机械密封的基本原理和分类 充体润滑与密封基碰 S.3 机械密封的工作原理 机械密封可靠使用三大要素： 设计是先导； 材料是基础； 使用是保证
第 S章 S.3 机械密封的工作原理 机械密封的基本原理和分类 机械密封可靠使用三大要素： 设计是先导； 材料是基础； 使用是保证
