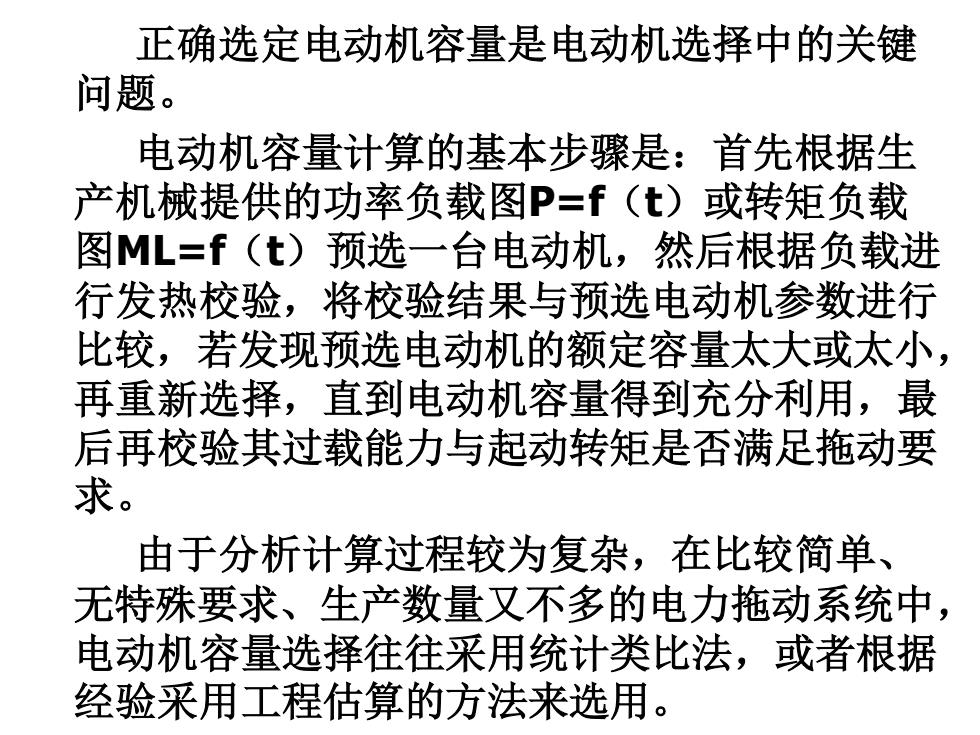

正确选定电动机容量是电动机选择中的关键 问题。 电动机容量计算的基本步骤是：首先根据生 产机械提供的功率负载图P=f(t)或转矩负载 图ML=f(t)预选一台电动机，然后根据负载进 行发热校验，将校验结果与预选电动机参数进行 比较，若发现预选电动机的额定容量太大或太小， 再重新选择，直到电动机容量得到充分利用，最 后再校验其过载能力与起动转矩是否满足拖动要 求。 由于分析计算过程较为复杂，在比较简单、 无特殊要求、生产数量又不多的电力拖动系统中， 电动机容量选择往往采用统计类比法，或者根据 经验采用工程估算的方法来选用
正确选定电动机容量是电动机选择中的关键 问题。 电动机容量计算的基本步骤是：首先根据生 产机械提供的功率负载图P=f（t）或转矩负载 图ML=f（t）预选一台电动机，然后根据负载进 行发热校验，将校验结果与预选电动机参数进行 比较，若发现预选电动机的额定容量太大或太小， 再重新选择，直到电动机容量得到充分利用，最 后再校验其过载能力与起动转矩是否满足拖动要 求。 由于分析计算过程较为复杂，在比较简单、 无特殊要求、生产数量又不多的电力拖动系统中， 电动机容量选择往往采用统计类比法，或者根据 经验采用工程估算的方法来选用

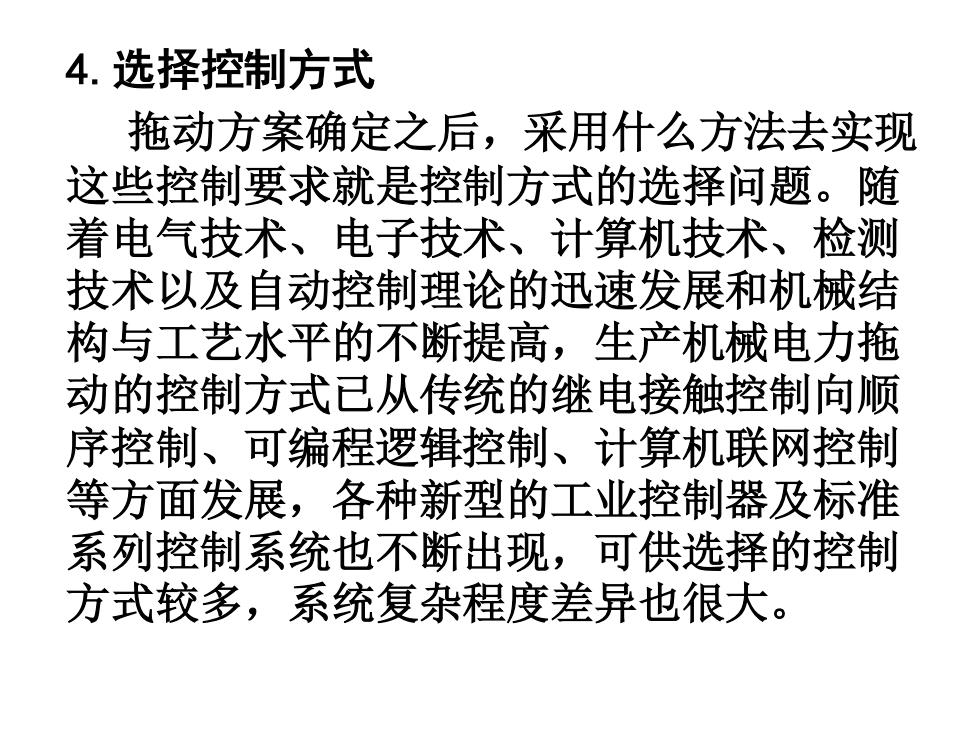

4.选择控制方式 拖动方案确定之后，采用什么方法去实现 这些控制要求就是控制方式的选择问题。随 着电气技术、电子技术、计算机技术、检测 技术以及自动控制理论的迅速发展和机械结 构与工艺水平的不断提高，生产机械电力拖 动的控制方式已从传统的继电接触控制向顺 序控制、可编程逻辑控制、计算机联网控制 等方面发展，各种新型的工业控制器及标准 系列控制系统也不断出现，可供选择的控制 方式较多，系统复杂程度差异也很大
4.选择控制方式 拖动方案确定之后，采用什么方法去实现 这些控制要求就是控制方式的选择问题。随 着电气技术、电子技术、计算机技术、检测 技术以及自动控制理论的迅速发展和机械结 构与工艺水平的不断提高，生产机械电力拖 动的控制方式已从传统的继电接触控制向顺 序控制、可编程逻辑控制、计算机联网控制 等方面发展，各种新型的工业控制器及标准 系列控制系统也不断出现，可供选择的控制 方式较多，系统复杂程度差异也很大

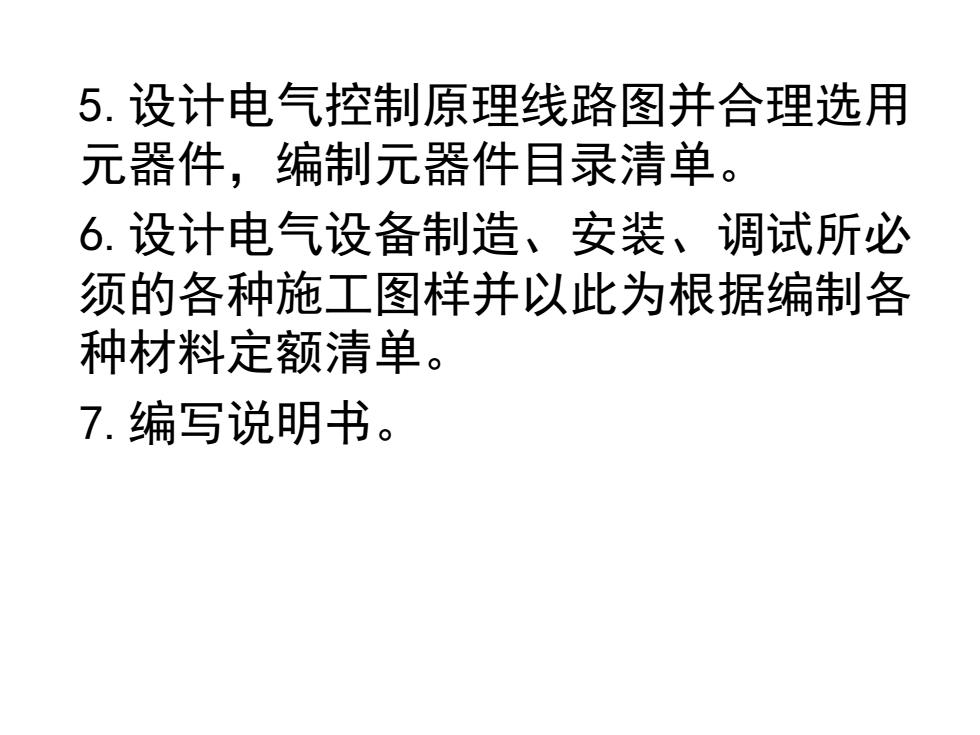

5.设计电气控制原理线路图并合理选用 元器件，编制元器件目录清单。 6.设计电气设备制造、安装、调试所必 须的各种施工图样并以此为根据编制各 种材料定额清单。 7.编写说明书
5.设计电气控制原理线路图并合理选用 元器件，编制元器件目录清单。 6.设计电气设备制造、安装、调试所必 须的各种施工图样并以此为根据编制各 种材料定额清单。 7.编写说明书

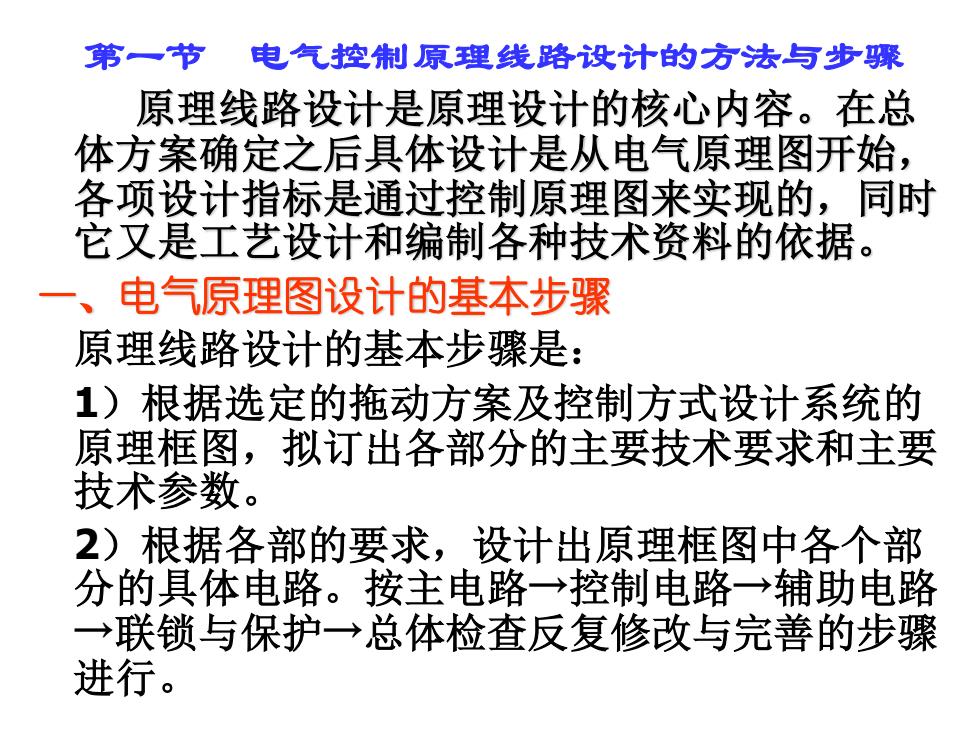

第一节 电气控制原理线路设计的方法与步骤 原理线路设计是原理设计的核心内容。在总 体方案确定之后具体设计是从电气原理图开始， 各项设计指标是通过控制原理图来实现的，同时 它又是工艺设计和编制各种技术资料的依据。 一、电气原理图设计的基本步骤 原理线路设计的基本步骤是： 1)根据选定的拖动方案及控制方式设计系统的 原理框图，拟订出各部分的主要技术要求和主要 技术参数。 2)根据各部的要求，设计出原理框图中各个部 分的具体电路。按主电路→控制电路→辅助电路 →联锁与保护→总体检查反复修改与完善的步骤 进行
第一节 电气控制原理线路设计的方法与步骤 原理线路设计是原理设计的核心内容。在总 体方案确定之后具体设计是从电气原理图开始， 各项设计指标是通过控制原理图来实现的，同时 它又是工艺设计和编制各种技术资料的依据。 一、电气原理图设计的基本步骤 原理线路设计的基本步骤是： 1）根据选定的拖动方案及控制方式设计系统的 原理框图，拟订出各部分的主要技术要求和主要 技术参数。 2）根据各部的要求，设计出原理框图中各个部 分的具体电路。按主电路→控制电路→辅助电路 →联锁与保护→总体检查反复修改与完善的步骤 进行
