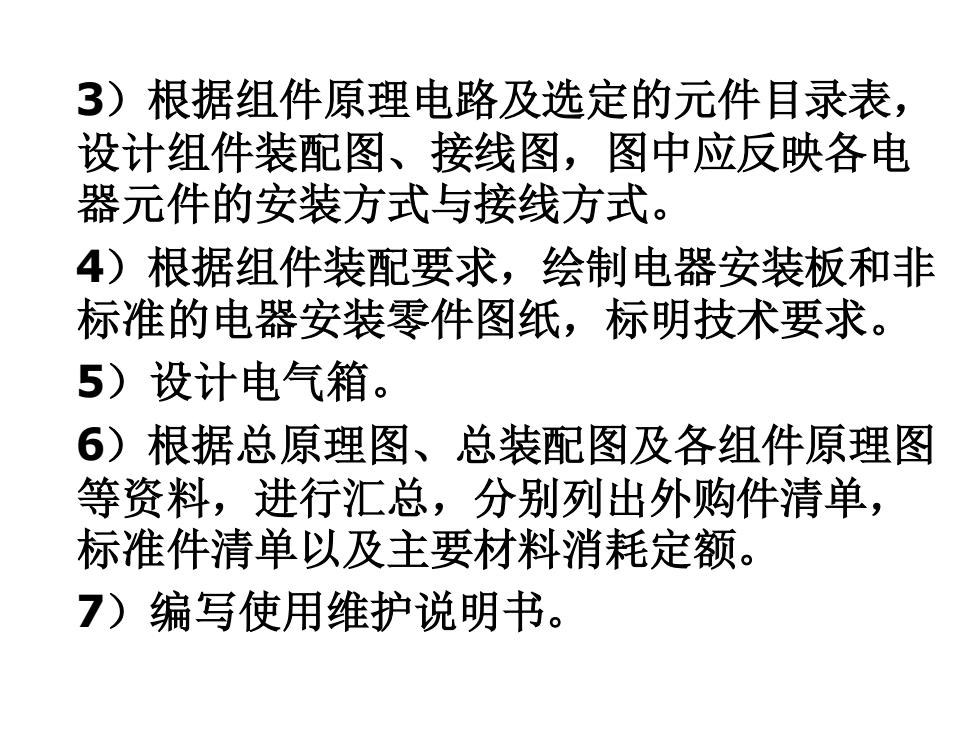

3)根据组件原理电路及选定的元件目录表， 设计组件装配图、接线图，图中应反映各电 器元件的安装方式与接线方式。 4)根据组件装配要求，绘制电器安装板和非 标准的电器安装零件图纸，标明技术要求。 5)设计电气箱。 6)根据总原理图、总装配图及各组件原理图 等资料，进行汇总，分别列出外购件清单， 标准件清单以及主要材料消耗定额。 7)编写使用维护说明书
3）根据组件原理电路及选定的元件目录表， 设计组件装配图、接线图，图中应反映各电 器元件的安装方式与接线方式。 4）根据组件装配要求，绘制电器安装板和非 标准的电器安装零件图纸，标明技术要求。 5）设计电气箱。 6）根据总原理图、总装配图及各组件原理图 等资料，进行汇总，分别列出外购件清单， 标准件清单以及主要材料消耗定额。 7）编写使用维护说明书

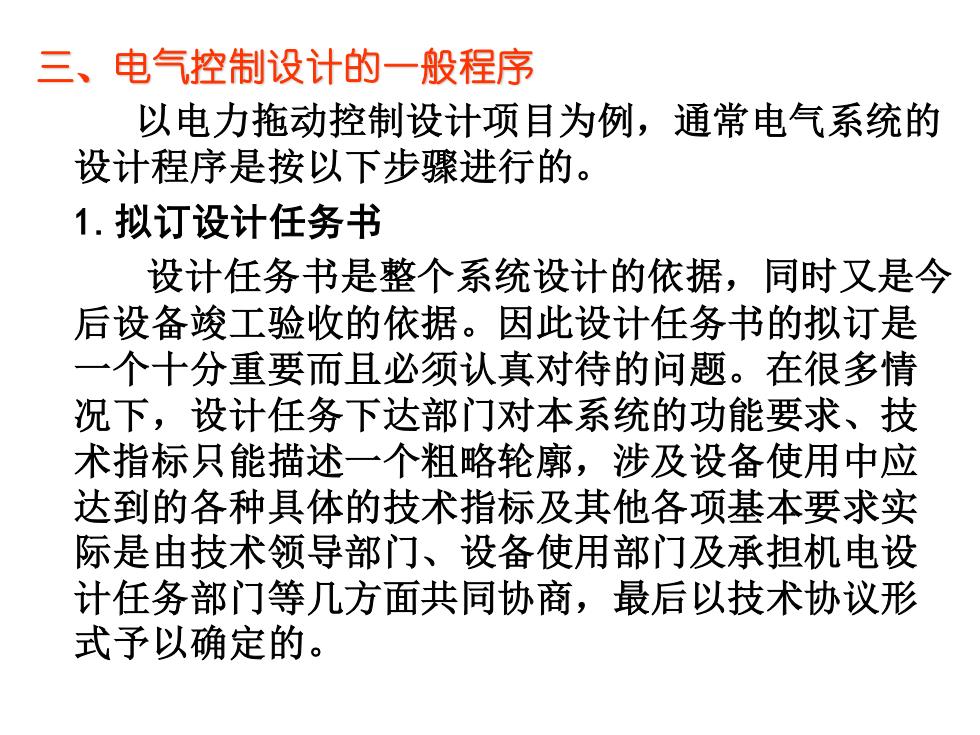

三、电气控制设计的一般程序 以电力拖动控制设计项目为例，通常电气系统的 设计程序是按以下步骤进行的。 1.拟订设计任务书 设计任务书是整个系统设计的依据，同时又是今 后设备竣工验收的依据。因此设计任务书的拟订是 一个十分重要而且必须认真对待的问题。在很多情 况下，设计任务下达部门对本系统的功能要求、技 术指标只能描述一个粗略轮廓，涉及设备使用中应 达到的各种具体的技术指标及其他各项基本要求实 际是由技术领导部门、设备使用部门及承担机电设 计任务部门等几方面共同协商，最后以技术协议形 式予以确定的
三、电气控制设计的一般程序 以电力拖动控制设计项目为例，通常电气系统的 设计程序是按以下步骤进行的。 1.拟订设计任务书 设计任务书是整个系统设计的依据，同时又是今 后设备竣工验收的依据。因此设计任务书的拟订是 一个十分重要而且必须认真对待的问题。在很多情 况下，设计任务下达部门对本系统的功能要求、技 术指标只能描述一个粗略轮廓，涉及设备使用中应 达到的各种具体的技术指标及其他各项基本要求实 际是由技术领导部门、设备使用部门及承担机电设 计任务部门等几方面共同协商，最后以技术协议形 式予以确定的
电气设计任务书中，除简要说明所设计设备的型 号、用途、工艺过程、动作要求、传动参数、工作 条件外还应说明以下主要技术指标及要求： 1)控制精度、生产效率要求。 2)电气传动基本特性如运动部件数量、用途、动 作顺序，负载特性、调速指标、起动、制动要求等。 3)自动化程度要求。 4)稳定性及抗干扰要求。 5)联锁条件及保护要求。 6)电源种类、电压等级、频率及容量等要求。 7)目标成本与经费限额。 8)验收标准及验收方式。 9)其他要求如设备布局、安装要求、操作台布置、 照明、信号指示、报警方式等等
电气设计任务书中，除简要说明所设计设备的型 号、用途、工艺过程、动作要求、传动参数、工作 条件外还应说明以下主要技术指标及要求： 1）控制精度、生产效率要求。 2）电气传动基本特性如运动部件数量、用途、动 作顺序，负载特性、调速指标、起动、制动要求等。 3）自动化程度要求。 4）稳定性及抗干扰要求。 5）联锁条件及保护要求。 6）电源种类、电压等级、频率及容量等要求。 7）目标成本与经费限额。 8）验收标准及验收方式。 9）其他要求如设备布局、安装要求、操作台布置、 照明、信号指示、报警方式等等
2.选择拖动方案与控制方式 电力拖动方案与控制方式的确定是设计的重要 部分，因为只有在总体方案正确的前提下，才能保 证生产设备各项技术指标实施的可能性。在电气设 计主要技术指标确定并以任务书格式下达后，必须 认真做好调查研究工作，列出几种可能的方案，并 根据自己的条件和工艺要求进行比较分析后作出决 定。 所谓电力拖动方案是指根据零件加工精度、加 工效率要求、生产机械的结构、运动部件的数量、 运动要求、负载性质、调速要求以及投资额等去确 定电动机的类型、数量、传动方式以及拟订电动机 起动、运行、调速、转向、制动等控制要求，作为 电气控制原理图设计及电器元件选择的依据
2.选择拖动方案与控制方式 电力拖动方案与控制方式的确定是设计的重要 部分，因为只有在总体方案正确的前提下，才能保 证生产设备各项技术指标实施的可能性。在电气设 计主要技术指标确定并以任务书格式下达后，必须 认真做好调查研究工作，列出几种可能的方案，并 根据自己的条件和工艺要求进行比较分析后作出决 定。 所谓电力拖动方案是指根据零件加工精度、加 工效率要求、生产机械的结构、运动部件的数量、 运动要求、负载性质、调速要求以及投资额等去确 定电动机的类型、数量、传动方式以及拟订电动机 起动、运行、调速、转向、制动等控制要求，作为 电气控制原理图设计及电器元件选择的依据
3.选择电动机 拖动方案决定以后，就可以进一步选择电动机的 类型、数量、结构形式以及容量、额定电压与额定转 速等要求。 电动机选择的基本原则是： 1)电动机的机械特性应满足生产机械提出的要求， 要与负载特性相适应，以保证加工过程中运行稳定并 具有一定的调速范围与良好的起动、制动性能。 2)工作过程中电动机容量能得到充分利用，即温升 尽可能达到或接近额定温升值。 3)电动机的结构形式应满足机械设计提出的安装要 求，并能适应周围环境工作条件。 应该强调，在满足设计要求情况下优先考虑采用 结构简单，价格便宜，使用维护方便的三相交流异步 电动机
3.选择电动机 拖动方案决定以后，就可以进一步选择电动机的 类型、数量、结构形式以及容量、额定电压与额定转 速等要求。 电动机选择的基本原则是： 1）电动机的机械特性应满足生产机械提出的要求， 要与负载特性相适应，以保证加工过程中运行稳定并 具有一定的调速范围与良好的起动、制动性能。 2）工作过程中电动机容量能得到充分利用，即温升 尽可能达到或接近额定温升值。 3）电动机的结构形式应满足机械设计提出的安装要 求，并能适应周围环境工作条件。 应该强调，在满足设计要求情况下优先考虑采用 结构简单，价格便宜，使用维护方便的三相交流异步 电动机
