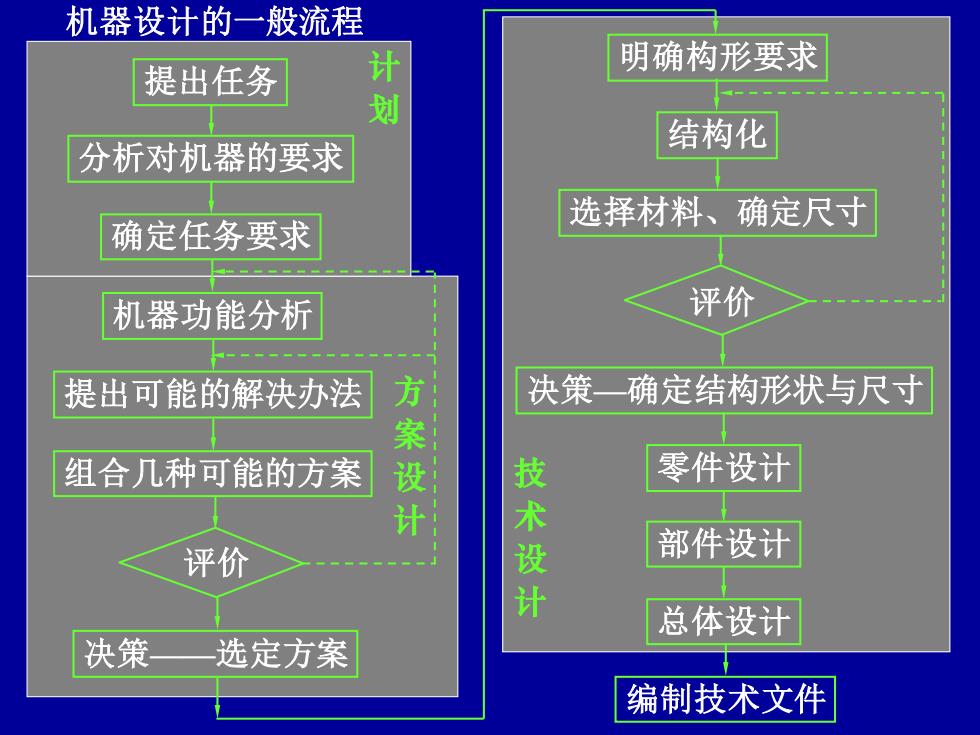

机器设计的一般流程 计 明确构形要求 提出任务 - 划 分析对机器的要求 结构化 选择材料、确定尺寸 确定任务要求 机器功能分析 评价 提出可能的解决办法 方 决策—确定结构形状与尺寸 组合几种可能的方案 设 技 零件设计 计 术 评价 设 部件设计 总体设计 决策 选定方案 编制技术文件
潘存云教授研制 潘存云教授研制 技 术 设 计 方 案 设 计 计 划 提出任务 分析对机器的要求 确定任务要求 机器功能分析 提出可能的解决办法 组合几种可能的方案 决策——选定方案 明确构形要求 结构化 选择材料、确定尺寸 零件设计 编制技术文件 评价 决策—确定结构形状与尺寸 评价 部件设计 总体设计 机器设计的一般流程

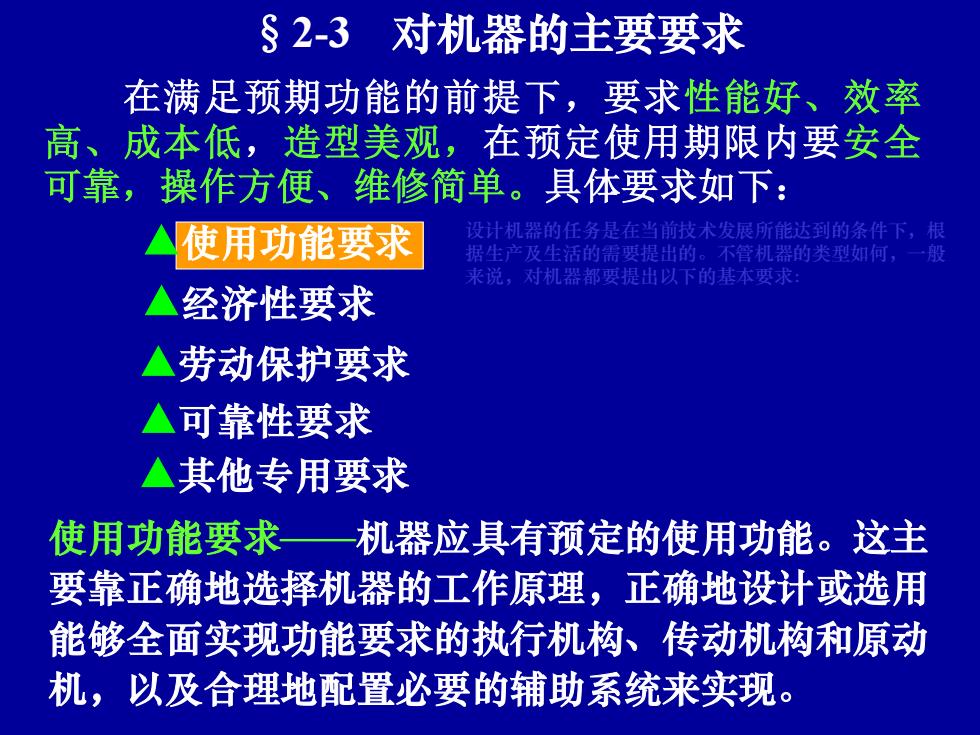

§2-3 对机器的主要要求 在满足预期功能的前提下，要求性能好、效率 高、成本低，造型美观，在预定使用期限内要安全 可靠，操作方便、维修简单。具体要求如下： ▲使用功能要求 设计机器的任务是在当前技术发展所能达到的条件下，根 据生产及生活的需要提出的。不管机器的类型如何，一般 来说，对机器都要提出以下的基本要求： ▲经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其他专用要求 使用功能要求—机器应具有预定的使用功能。这主 要靠正确地选择机器的工作原理，正确地设计或选用 能够全面实现功能要求的执行机构、传动机构和原动 机，以及合理地配置必要的辅助系统来实现
设计机器的任务是在当前技术发展所能达到的条件下，根 据生产及生活的需要提出的。不管机器的类型如何，一般 来说，对机器都要提出以下的基本要求： ▲使用功能要求 §2-3 对机器的主要要求 使用功能要求——机器应具有预定的使用功能。这主 要靠正确地选择机器的工作原理，正确地设计或选用 能够全面实现功能要求的执行机构、传动机构和原动 机，以及合理地配置必要的辅助系统来实现。 在满足预期功能的前提下，要求性能好、效率 高、成本低，造型美观，在预定使用期限内要安全 可靠，操作方便、维修简单。具体要求如下： ▲经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其他专用要求

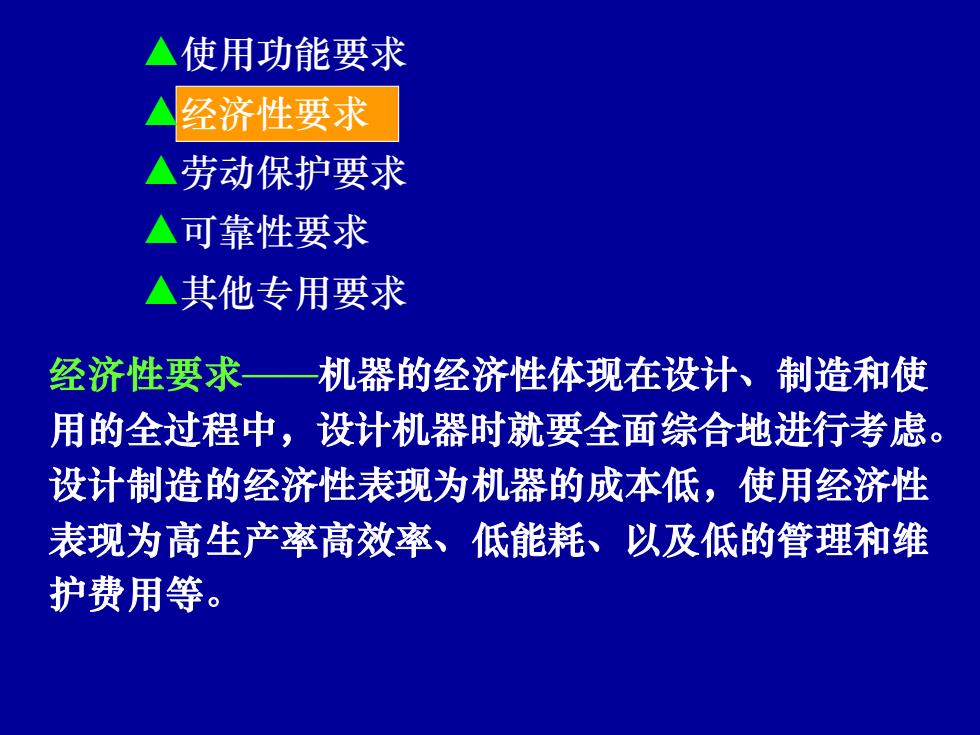

▲使用功能要求 △经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其他专用要求 经济性要求一机器的经济性体现在设计、制造和使 用的全过程中，设计机器时就要全面综合地进行考虑。 设计制造的经济性表现为机器的成本低，使用经济性 表现为高生产率高效率、低能耗、以及低的管理和维 护费用等
经济性要求——机器的经济性体现在设计、制造和使 用的全过程中，设计机器时就要全面综合地进行考虑。 设计制造的经济性表现为机器的成本低，使用经济性 表现为高生产率高效率、低能耗、以及低的管理和维 护费用等。 ▲使用功能要求 ▲经济性要求 ▲劳动保护要求 ▲可靠性要求 ▲其他专用要求

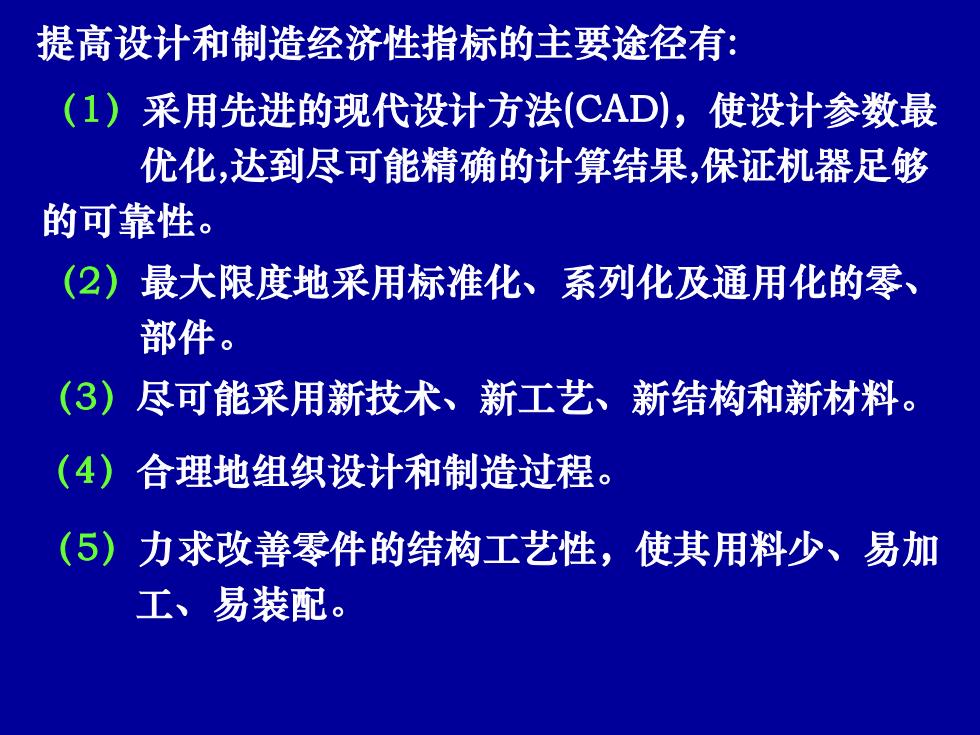

提高设计和制造经济性指标的主要途径有： (1)采用先进的现代设计方法(CAD),使设计参数最 优化，达到尽可能精确的计算结果，保证机器足够 的可靠性。 (2) 最大限度地采用标准化、系列化及通用化的零、 部件。 (3) 尽可能采用新技术、新工艺、新结构和新材料。 (4)合理地组织设计和制造过程。 (5)力求改善零件的结构工艺性， 使其用料少、易加 工、易装配
提高设计和制造经济性指标的主要途径有: （1）采用先进的现代设计方法(CAD)，使设计参数最 优化,达到尽可能精确的计算结果,保证机器足够 的可靠性。 （2）最大限度地采用标准化、系列化及通用化的零、 部件。 （3）尽可能采用新技术、新工艺、新结构和新材料。 （4）合理地组织设计和制造过程。 （5）力求改善零件的结构工艺性，使其用料少、易加 工、易装配

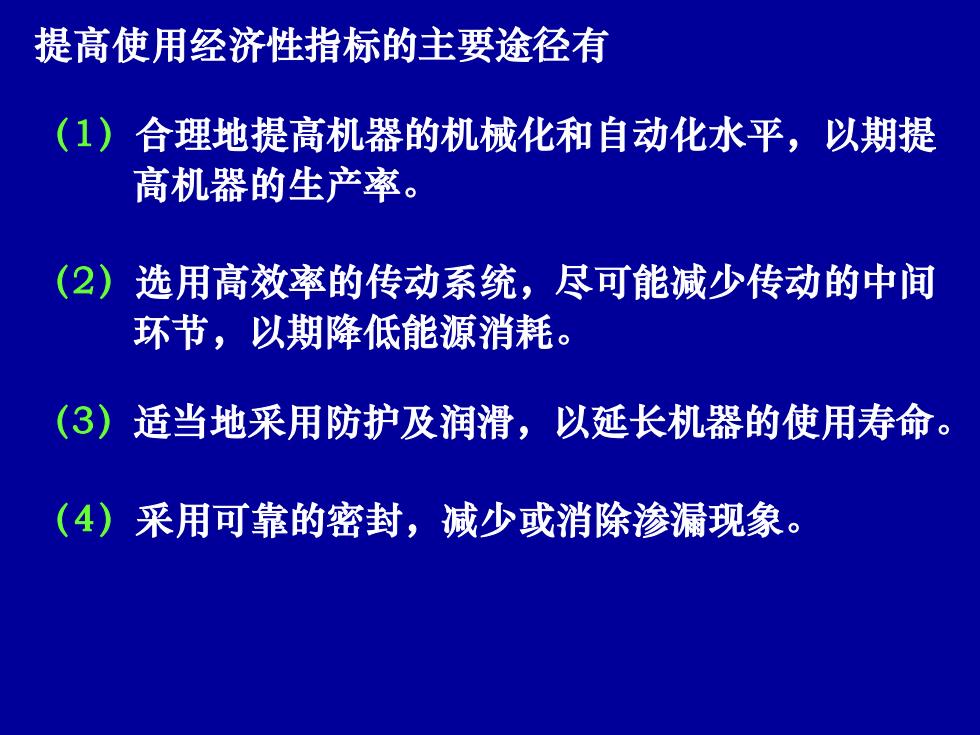

提高使用经济性指标的主要途径有 (1)合理地提高机器的机械化和自动化水平，以期提 高机器的生产率。 (2) 选用高效率的传动系统，尽可能减少传动的中间 环节，以期降低能源消耗。 (3) 适当地采用防护及润滑，以延长机器的使用寿命。 (4)采用可靠的密封，减少或消除渗漏现象
（1）合理地提高机器的机械化和自动化水平，以期提 高机器的生产率。 提高使用经济性指标的主要途径有 （2）选用高效率的传动系统，尽可能减少传动的中间 环节，以期降低能源消耗。 （3）适当地采用防护及润滑，以延长机器的使用寿命。 （4）采用可靠的密封，减少或消除渗漏现象
