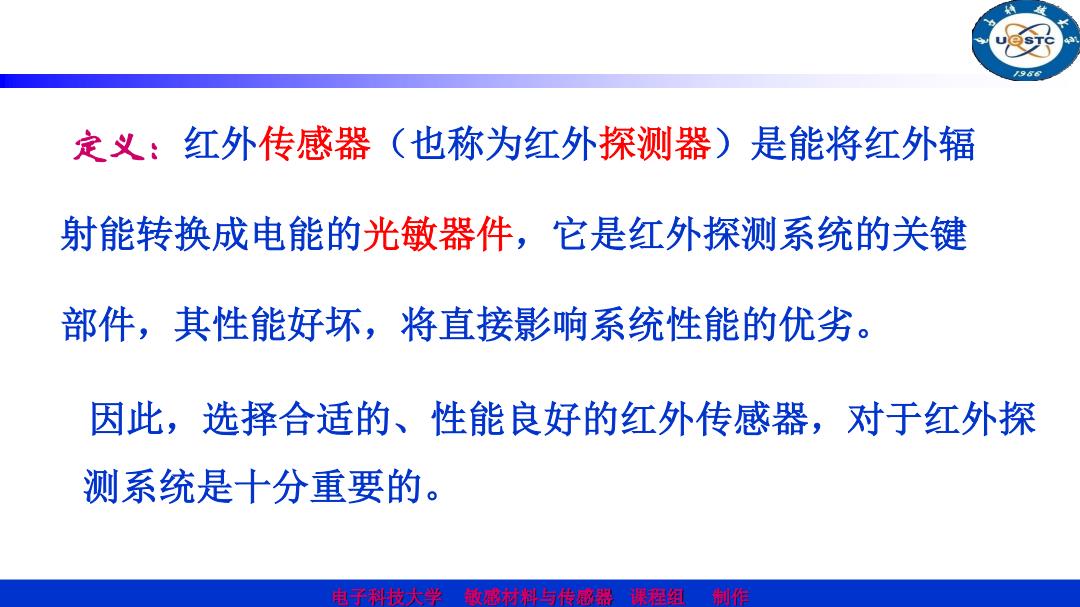

定义：红外传感器 (也称为红外探测器)是能将红外辐 射能转换成电能的光敏器件，它是红外探测系统的关键 部件，其性能好坏，将直接影响系统性能的优劣。 因此，选择合适的、性能良好的红外传感器，对于红外探 测系统是十分重要的。 电子科技大学敏常材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 定义：红外传感器（也称为红外探测器）是能将红外辐 射能转换成电能的光敏器件，它是红外探测系统的关键 部件，其性能好坏，将直接影响系统性能的优劣。 因此，选择合适的、性能良好的红外传感器，对于红外探 测系统是十分重要的

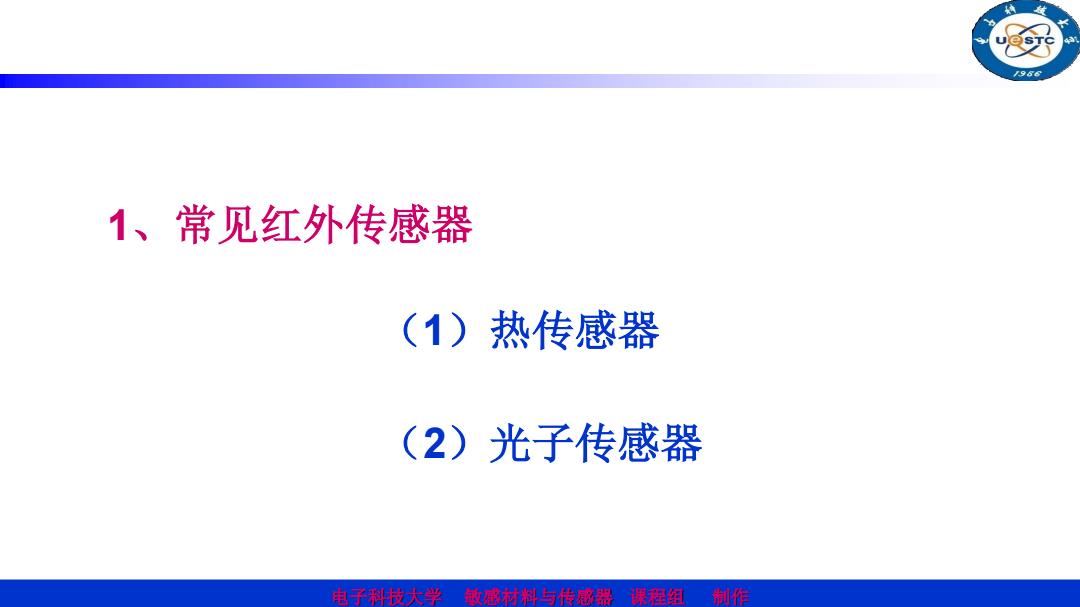

/986 1、常见红外传感器 (1)热传感器 (2)光子传感器 电子科技大学敏感材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 1、常见红外传感器 （1）热传感器 （2）光子传感器

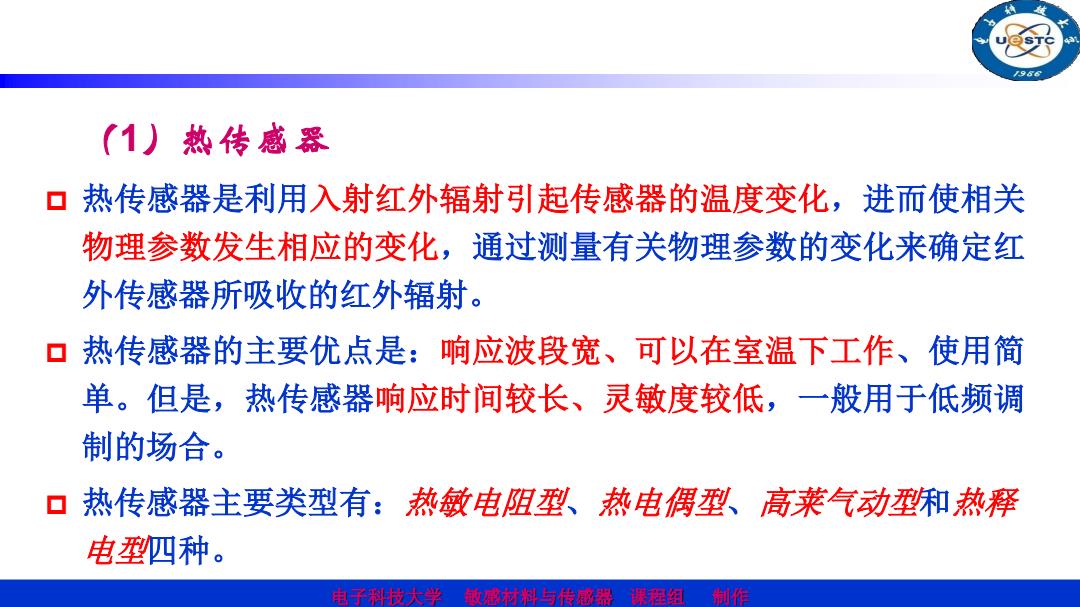

9 (1)热传感器 口热传感器是利用入射红外辐射引起传感器的温度变化，进而使相关 物理参数发生相应的变化，通过测量有关物理参数的变化来确定红 外传感器所吸收的红外辐射。 口热传感器的主要优点是：响应波段宽、可以在室温下工作、使用简 单。但是，热传感器响应时间较长、灵敏度较低，一般用于低频调 制的场合。 口热传感器主要类型有：热敏电阻型、热电偶型、高莱气动和热释 电型四种。 电子科技大学敏材料与传感器课程组
电子科技大学 敏感材料与传感器 课程组 制作 （1）热传感器 热传感器是利用入射红外辐射引起传感器的温度变化，进而使相关 物理参数发生相应的变化，通过测量有关物理参数的变化来确定红 外传感器所吸收的红外辐射。 热传感器的主要优点是：响应波段宽、可以在室温下工作、使用简 单。但是，热传感器响应时间较长、灵敏度较低，一般用于低频调 制的场合。 热传感器主要类型有：热敏电阻型、热电偶型、高莱气动型和热释 电型四种

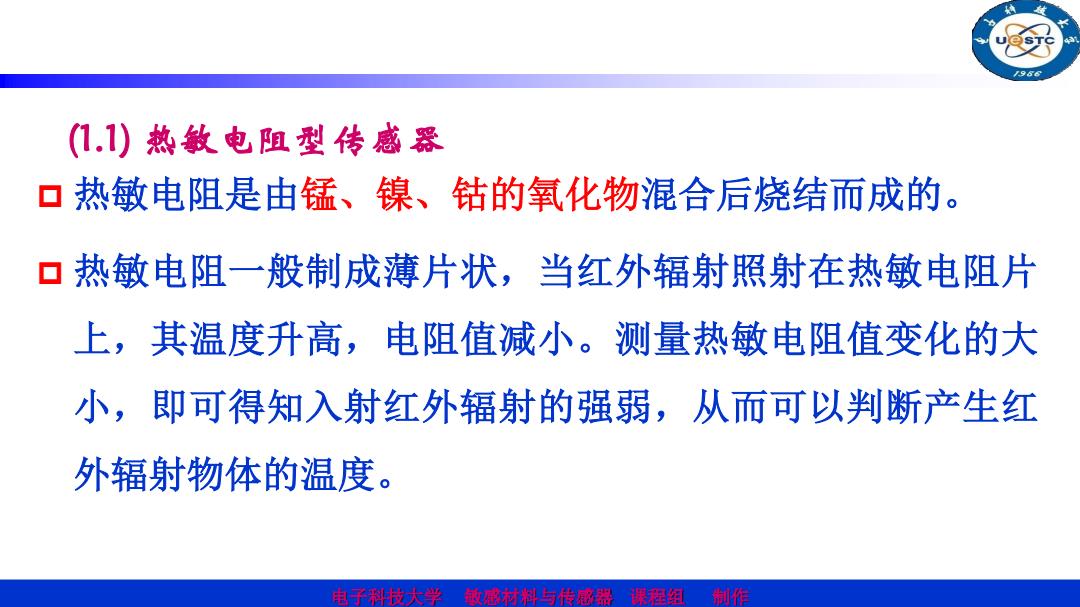

984 (1.1)热敏电阻型传感器 口热敏电阻是由锰、镍、钴的氧化物混合后烧结而成的。 热敏电阻一般制成薄片状，当红外辐射照射在热敏电阻片 上，其温度升高，电阻值减小。测量热敏电阻值变化的大 小，即可得知入射红外辐射的强弱，从而可以判断产生红 外辐射物体的温度。 电子科技大学敏常材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 (1.1) 热敏电阻型传感器 热敏电阻是由锰、镍、钴的氧化物混合后烧结而成的。 热敏电阻一般制成薄片状，当红外辐射照射在热敏电阻片 上，其温度升高，电阻值减小。测量热敏电阻值变化的大 小，即可得知入射红外辐射的强弱，从而可以判断产生红 外辐射物体的温度

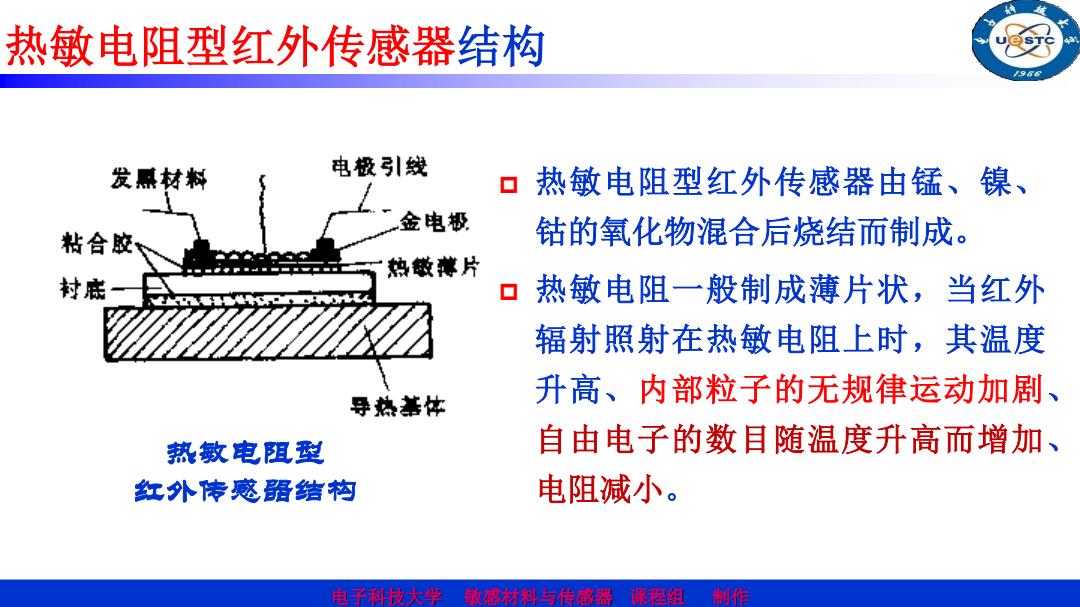

热敏电阻型红外传感器结构 发黑材料 电极引线 热敏电阻型红外传感器由锰、镍、 金电极 粘合胶 钴的氧化物混合后烧结而制成。 热敏薄片 村底 热敏电阻一般制成薄片状，当红外 辐射照射在热敏电阻上时，其温度 导热基体 升高、内部粒子的无规律运动加剧、 热敏电阻型 自由电子的数目随温度升高而增加、 红外传惑路结构 电阻减小。 电子科技大学敏感材料与传感器课程组 制作
电子科技大学 敏感材料与传感器 课程组 制作 热敏电阻型 红外传感器结构 热敏电阻型红外传感器由锰、镍、 钴的氧化物混合后烧结而制成。 热敏电阻一般制成薄片状，当红外 辐射照射在热敏电阻上时，其温度 升高、内部粒子的无规律运动加剧、 自由电子的数目随温度升高而增加、 电阻减小。 热敏电阻型红外传感器结构
