红外辐射的物理本质 口红外辐射的物理本质是热辐射。物体的温度越高，辐射 出来的红外线越多，红外辐射的能量就越强。研究发现， 太阳光谱各种单色光的热效应从紫色光到红色光是逐渐 增大的，而且最大的热效应出现在红外辐射的频率范围 内，因此人们又将红外辐射称为热辐射或热射线。 口实验表明：波长在0.1-1000μm之间的电磁波被物体吸收 时，可以显著地转变为热能。可见，载能电磁被是热辐 射传播的主要媒介物。 电子科技大学 敏材料与传感器课程组
电子科技大学 敏感材料与传感器 课程组 制作 红外辐射的物理本质 红外辐射的物理本质是热辐射。物体的温度越高，辐射 出来的红外线越多，红外辐射的能量就越强。研究发现， 太阳光谱各种单色光的热效应从紫色光到红色光是逐渐 增大的，而且最大的热效应出现在红外辐射的频率范围 内，因此人们又将红外辐射称为热辐射或热射线。 实验表明：波长在0.1-1000μm之间的电磁波被物体吸收 时，可以显著地转变为热能。可见，载能电磁波是热辐 射传播的主要媒介物

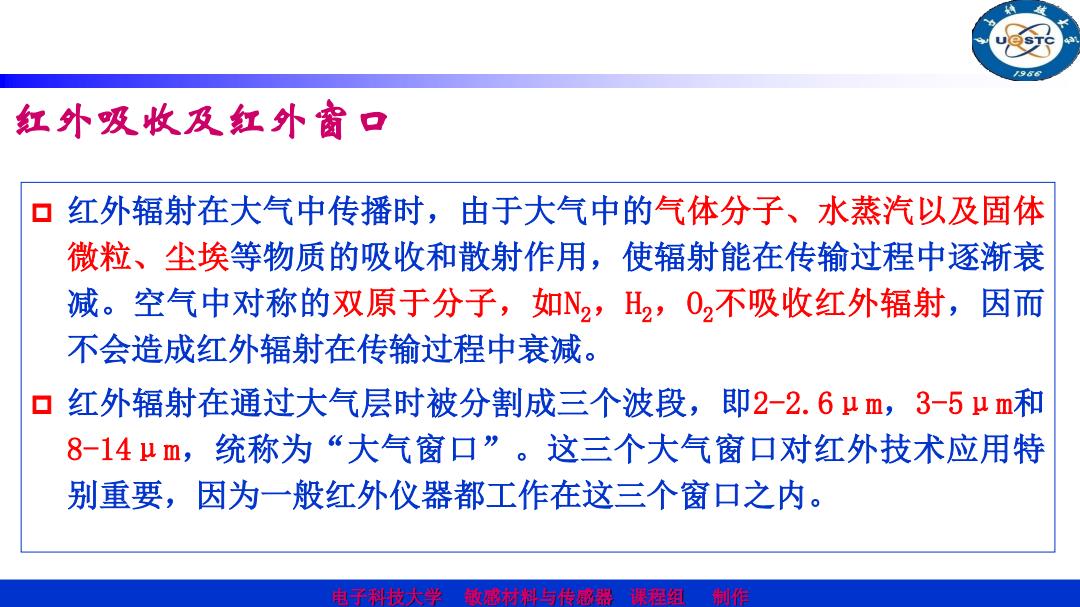

96 红外吸收及红外窗口 红外辐射在大气中传播时，由于大气中的气体分子、水蒸汽以及固体 微粒、尘埃等物质的吸收和散射作用，使辐射能在传输过程中逐渐衰 减。空气中对称的双原于分子，如N2,H2,02不吸收红外辐射，因而 不会造成红外辐射在传输过程中衰减。 红外辐射在通过大气层时被分割成三个波段，即2-2.6μm,3-5μm和 8-14μm,统称为“大气窗口”。这三个大气窗口对红外技术应用特 别重要，因为一般红外仪器都工作在这三个窗口之内。 电子科技大学敏感材料与传感器课程组 制
电子科技大学 敏感材料与传感器 课程组 制作 红外吸收及红外窗口 红外辐射在大气中传播时，由于大气中的气体分子、水蒸汽以及固体 微粒、尘埃等物质的吸收和散射作用，使辐射能在传输过程中逐渐衰 减。空气中对称的双原于分子，如N2，H2，O2不吸收红外辐射，因而 不会造成红外辐射在传输过程中衰减。 红外辐射在通过大气层时被分割成三个波段，即2-2.6μm，3-5μm和 8-14μm，统称为“大气窗口” 。这三个大气窗口对红外技术应用特 别重要，因为一般红外仪器都工作在这三个窗口之内
通过一海里长度的大气透过率曲线 /986 100 近红外十一中红外 远红外 80 60 3 9 101121314151/4m 上 H:O CO:CO2 H20 C003 H:O CO: CO H,O H2O O2 吸收分子 为什么2-2.6μm,3-5μm和8-14μm这三个波段被称 为“大气窗口”呢？ 电子科技大学敏席材料与传廊器课程组 制程
电子科技大学 敏感材料与传感器 课程组 制作 通过一海里长度的大气透过率曲线 为什么2-2.6μm，3-5μm和8-14μm这三个波段被称 为“大气窗口”呢？

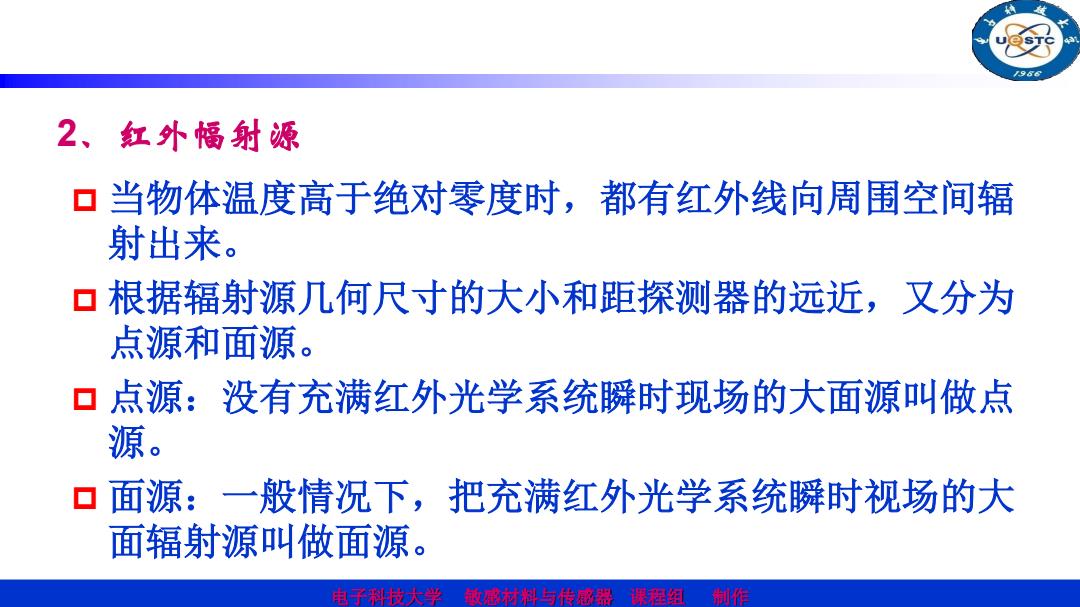

2、红外幅射源 1当物体温度高于绝对零度时，都有红外线向周围空间辐 射出来。 口根据辐射源几何尺寸的大小和距探测器的远近，又分为 点源和面源。 口点源：没有充满红外光学系统瞬时现场的大面源叫做点 源。 面源：一般情况下， 把充满红外光学系统瞬时视场的大 面辐射源叫做面源。 电子科技大学敏席材料与传感器课程组
电子科技大学 敏感材料与传感器 课程组 制作 2、红外幅射源 当物体温度高于绝对零度时，都有红外线向周围空间辐 射出来。 根据辐射源几何尺寸的大小和距探测器的远近，又分为 点源和面源。 点源：没有充满红外光学系统瞬时现场的大面源叫做点 源。 面源：一般情况下，把充满红外光学系统瞬时视场的大 面辐射源叫做面源

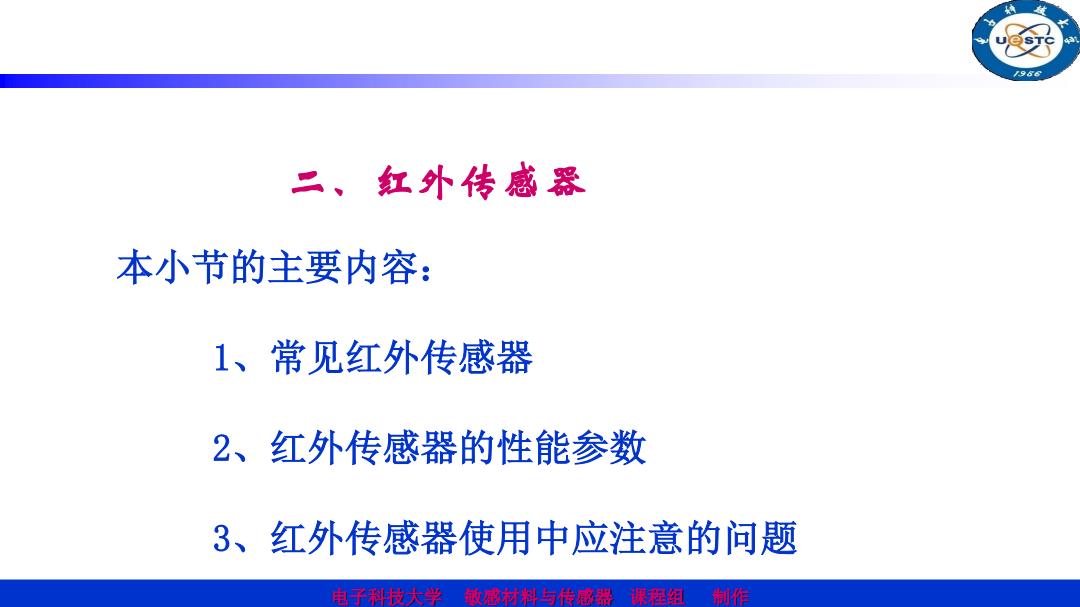

/986 二、红外传感器 本小节的主要内容： 1、常见红外传感器 2、红外传感器的性能参数 3、红外传感器使用中应注意的问题 电子科技大学敏席材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 二、红外传感器 本小节的主要内容： 1、常见红外传感器 2、红外传感器的性能参数 3、红外传感器使用中应注意的问题
