1.单级萃取 萃取剂 料液A+B 混合澄清槽 Solvent Feed Mixer-settler 萃取相 Extract 萃余相 Raffinate 单级萃取最多为一次平衡，故分离程度不高，只适用于溶质 在萃取剂中的溶解度很大或溶质萃取率要求不高的场合
1. 单级萃取 单级萃取最多为一次平衡，故分离程度不高，只适用于溶质 在萃取剂中的溶解度很大或溶质萃取率要求不高的场合。 萃取相 Extract 萃余相 Raffinate 料液A+B Feed 萃取剂 Solvent 混合澄清槽 Mixer-settler
2.多级错流萃取 萃取剂 料液 Solvent Feed 2 萃余相 Raffinate 萃取相 Extract 原料液依次通过各级，新鲜溶剂则分别加入各级的混合槽中，萃 取相（用E表示）和最后一级的萃余相（用R表示）分别进入 溶剂回收设备，回收溶剂后的萃取相称为萃取液（用表示)， 回收溶剂后的萃余相称为萃余液（用R0表示）。 特点：萃取率比较高，但萃取剂用量较大，溶剂回收处理量大， 能耗较大
2. 多级错流萃取 萃取剂 Solvent 原料液依次通过各级，新鲜溶剂则分别加入各级的混合槽中，萃 取相（用E表示）和最后一级的萃余相（用R表示）分别进入 溶剂回收设备，回收溶剂后的萃取相称为萃取液（用E 0表示）， 回收溶剂后的萃余相称为萃余液（用R0表示）。 特点：萃取率比较高，但萃取剂用量较大，溶剂回收处理量大， 能耗较大。 料液 Feed 萃取相 Extract 萃余相 Raffinate 1 2 3 N

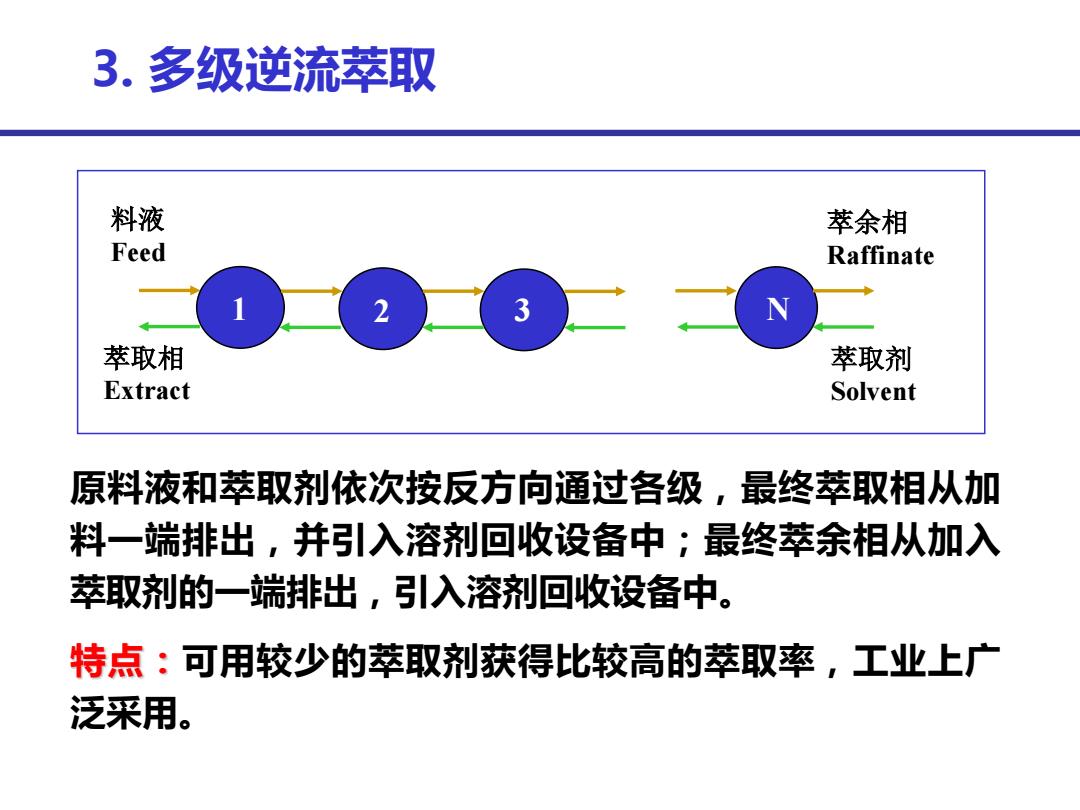

3.多级逆流萃取 料液 萃余相 Feed Raffinate 萃取相 萃取剂 Extract Solvent 原料液和萃取剂依次按反方向通过各级，最终萃取相从加 料一端排出，并引入溶剂回收设备中；最终萃余相从加入 萃取剂的一端排出，引入溶剂回收设备中。 特点：可用较少的萃取剂获得比较高的萃取率，工业上广 泛采用
3. 多级逆流萃取 萃取剂 Solvent 原料液和萃取剂依次按反方向通过各级，最终萃取相从加 料一端排出，并引入溶剂回收设备中；最终萃余相从加入 萃取剂的一端排出，引入溶剂回收设备中。 特点：可用较少的萃取剂获得比较高的萃取率，工业上广 泛采用。 料液 Feed 萃取相 Extract 萃余相 Raffinate 1 2 3 N
4.微分接触式（连续接触式) 一般为塔式设备（喷淋塔、填料塔、转盘塔、振动筛板塔 等)。 一液相为连续相，另一液 相为分散相，分散相和连 轻液出口 … Light 续相呈逆流流动； 重液进口 Liquid outlet Heavy 两相在流动过程中进行质 liquid inlet 量传递，其浓度沿塔高呈 连续微分变化； 轻液进口 Light …0 liquid inlet … 重液出口 两相的分离在塔的上下两 Heavy 端进行。 liquid outlet →
一液相为连续相，另一液 相为分散相，分散相和连 续相呈逆流流动； 两相在流动过程中进行质 量传递，其浓度沿塔高呈 连续微分变化； 两相的分离在塔的上下两 端进行。 4. 微分接触式（连续接触式） 一般为塔式设备（喷淋塔、填料塔、转盘塔、振动筛板塔 等）。 轻液出口 Light Liquid outlet 轻液进口 Light liquid inlet 重液出口 Heavy liquid outlet 重液进口 Heavy liquid inlet
五、液-液萃取设备 常见工业萃取设备 产生分散相的动力微分接触式 逐级接触式 重力差 喷啉塔、填料塔 筛板塔 机械搅拌 转盘萃取塔、搅拌萃混合澄清器 取塔、振动筛板塔 脉冲 脉冲填料塔、脉冲筛 脉冲混合澄清器 板塔 离心力作用 连续式离心萃取器 逐级式离心萃取器
五、液-液萃取设备 常见工业萃取设备 产生分散相的动力 微分接触式 逐级接触式 重力差 喷啉塔、填料塔 筛板塔 机械搅拌 转盘萃取塔、搅拌萃 取塔、振动筛板塔 混合澄清器 脉冲 脉冲填料塔、脉冲筛 板塔 脉冲混合澄清器 离心力作用 连续式离心萃取器 逐级式离心萃取器
