上游究通大学 两极阻容耦合放大电路 W
两极阻容耦合放大电路

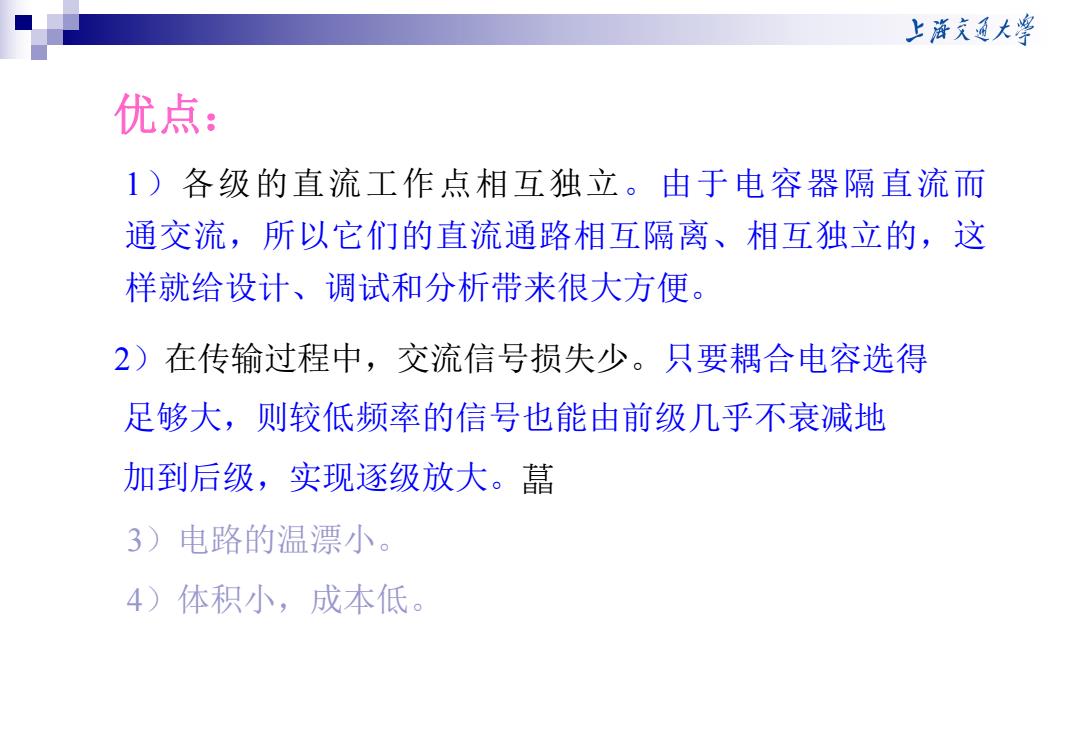

上游充通大学 优点： 1)各级的直流工作点相互独立。由于电容器隔直流而 通交流，所以它们的直流通路相互隔离、相互独立的，这 样就给设计、调试和分析带来很大方便。 2)在传输过程中，交流信号损失少。只要耦合电容选得 足够大，则较低频率的信号也能由前级几乎不衰减地 加到后级，实现逐级放大。蕌 3)电路的温漂小。 4)体积小，成本低
1）各级的直流工作点相互独立。由于电容器隔直流而 通交流，所以它们的直流通路相互隔离、相互独立的，这 样就给设计、调试和分析带来很大方便。 2）在传输过程中，交流信号损失少。只要耦合电容选得 足够大，则较低频率的信号也能由前级几乎不衰减地 加到后级，实现逐级放大。 优点： 3）电路的温漂小。 4）体积小，成本低
上游充通大 缺点： 1)无法集成；2)低频特性差； 3)只能使信号直接通过，而不能改变其参数。 2、变压器耦合 变压器可以通过磁路的耦合把一次侧的交流信号传送到二次侧，因此 可以作为耦合元件。 中元
缺点： 1）无法集成； 2）低频特性差； 3）只能使信号直接通过，而不能改变其参数。 2、 变压器耦合 变压器可以通过磁路的耦合把一次侧的交流信号传送到二次侧，因此 可以作为耦合元件

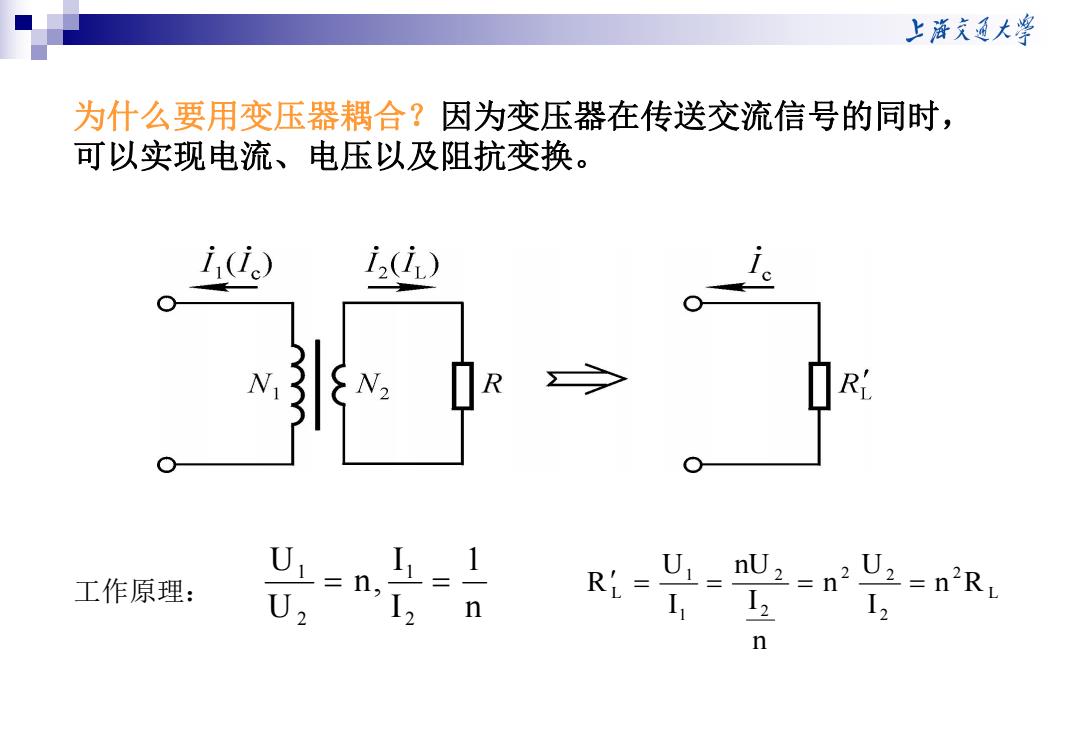

上游充通大 为什么要用变压器耦合？因为变压器在传送交流信号的同时， 可以实现电流、电压以及阻抗变换。 i(l) i2(i) 2 R U 1 工作原理： ,=1 U, RL U2=n2RL n I I2 n
为什么要用变压器耦合？因为变压器在传送交流信号的同时， 可以实现电流、电压以及阻抗变换。 图4-5 变压器的等效电路 工作原理： n 1 I I n, U U 2 1 2 1 L 2 2 2 2 2 2 1 1 L n R I U n n I nU I U R
上游充通大学 优点：1)变压器耦合多级放大电路前后级的静态工 作点是相互独立、互不影响的。因为变压器不 能传送直流信号。 2)变压器耦合多级放大电路基本上没有温漂现象。 3)变压器在传送交流信号的同时，可以实现电流、电压 以及阻抗变换。 缺点： 1)低频性能很差； 2)体积大，成本高，无法集成
优点： 1）变压器耦合多级放大电路前后级的静态工 作点是相互独立、互不影响的。因为变压器不 能传送直流信号。 2）变压器耦合多级放大电路基本上没有温漂现象。 3）变压器在传送交流信号的同时，可以实现电流、电压 以及阻抗变换。 缺点： 1）低频性能很差； 2）体积大，成本高，无法集成
