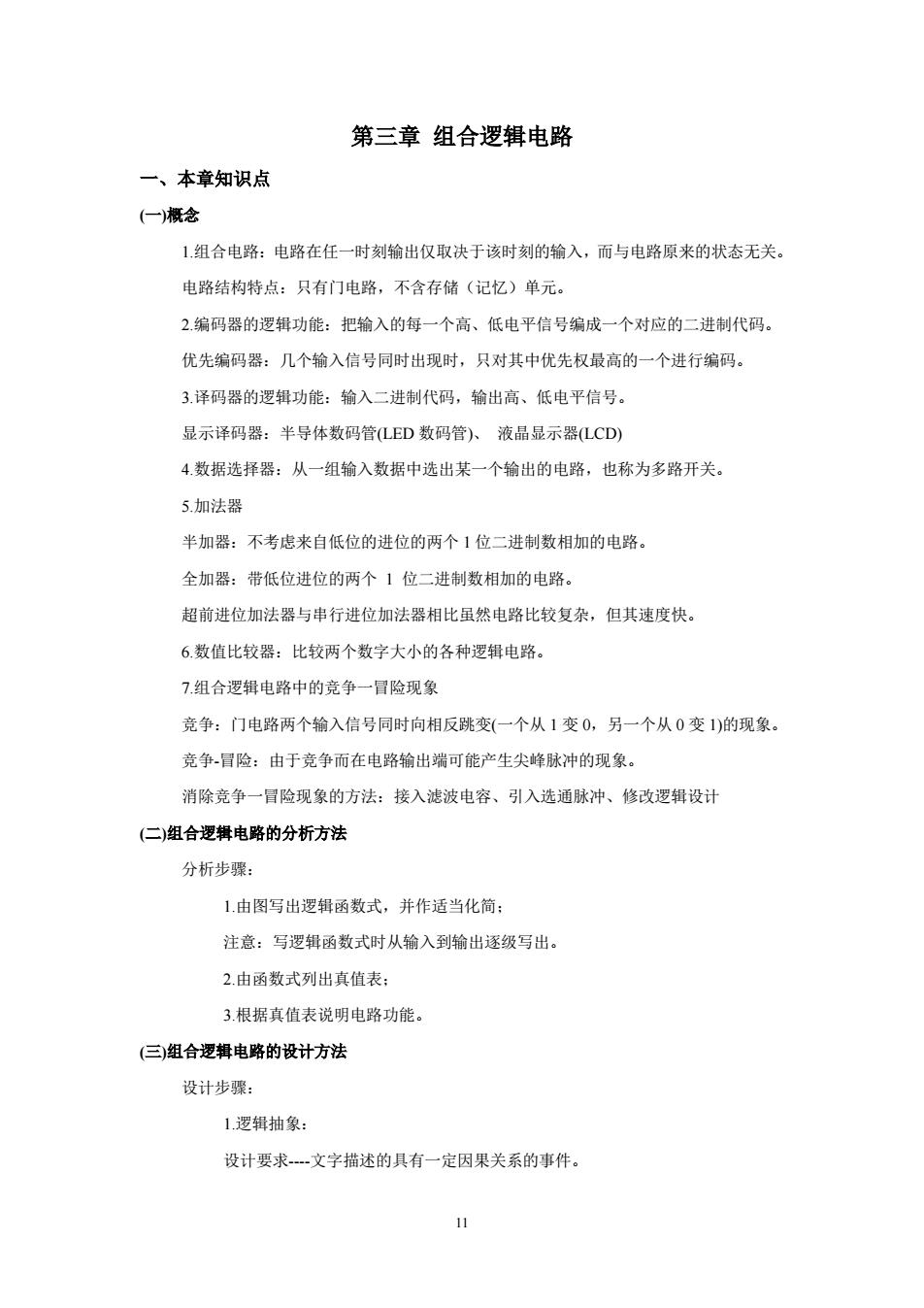

第三章组合逻辑电路 一、本章知识点 (一)概念 1组合电路：电路在任一时刻输出仅取决于该时刻的输入，而与电路原来的状态无关。 电路结构特点：只有门电路，不含存储（记忆）单元。 2.编码器的逻辑功能：把输入的每一个高、低电平信号编成一个对应的二进制代码。 优先编码器：几个输入信号同时出现时，只对其中优先权最高的一个进行编码。 3.译码器的逻辑功能：输入二进制代码，输出高、低电平信号。 显示译码器：半导体数码管LED数码管)、液晶显示器(LCD) 4数据选择器：从一组输入数据中选出某一个输出的电路，也称为多路开关。 5.加法器 半加器：不考虑来自低位的进位的两个1位二进制数相加的电路。 全加器：带低位进位的两个1位二进制数相加的电路。 超前进位加法器与串行进位加法器相比虽然电路比较复杂，但其速度快。 6.数值比较器：比较两个数字大小的各种逻辑电路。 7.组合逻辑电路中的竞争一冒险现象 竞争：门电路两个输入信号同时向相反跳变（一个从1变0，另一个从0变1）的现象。 竞争冒险：由于竞争而在电路输出端可能产生尖峰脉冲的现象。 消除竞争一冒险现象的方法：接入滤波电容、引入选通脉冲、修改逻辑设计 (二)组合逻辑电路的分析方法 分析步骤： 1由图写出逻辑函数式，并作适当化简： 注意：写逻辑函数式时从输入到输出逐级写出。 2.由函数式列出真值表： 3根据真值表说明电路功能。 (三)组合逻辑电路的设计方法 设计步骤： 1逻辑抽象： 设计要求一文字描述的具有一定因果关系的事件。 11
11 第三章 组合逻辑电路 一、本章知识点 (一)概念 1.组合电路：电路在任一时刻输出仅取决于该时刻的输入，而与电路原来的状态无关。 电路结构特点：只有门电路，不含存储（记忆）单元。 2.编码器的逻辑功能：把输入的每一个高、低电平信号编成一个对应的二进制代码。 优先编码器：几个输入信号同时出现时，只对其中优先权最高的一个进行编码。 3.译码器的逻辑功能：输入二进制代码，输出高、低电平信号。 显示译码器：半导体数码管(LED 数码管)、 液晶显示器(LCD) 4.数据选择器：从一组输入数据中选出某一个输出的电路，也称为多路开关。 5.加法器 半加器：不考虑来自低位的进位的两个 1 位二进制数相加的电路。 全加器：带低位进位的两个 1 位二进制数相加的电路。 超前进位加法器与串行进位加法器相比虽然电路比较复杂，但其速度快。 6.数值比较器：比较两个数字大小的各种逻辑电路。 7.组合逻辑电路中的竞争一冒险现象 竞争：门电路两个输入信号同时向相反跳变(一个从 1 变 0，另一个从 0 变 1)的现象。 竞争-冒险：由于竞争而在电路输出端可能产生尖峰脉冲的现象。 消除竞争一冒险现象的方法：接入滤波电容、引入选通脉冲、修改逻辑设计 (二)组合逻辑电路的分析方法 分析步骤： 1.由图写出逻辑函数式，并作适当化简； 注意：写逻辑函数式时从输入到输出逐级写出。 2.由函数式列出真值表； 3.根据真值表说明电路功能。 (三)组合逻辑电路的设计方法 设计步骤： 1.逻辑抽象： 设计要求----文字描述的具有一定因果关系的事件

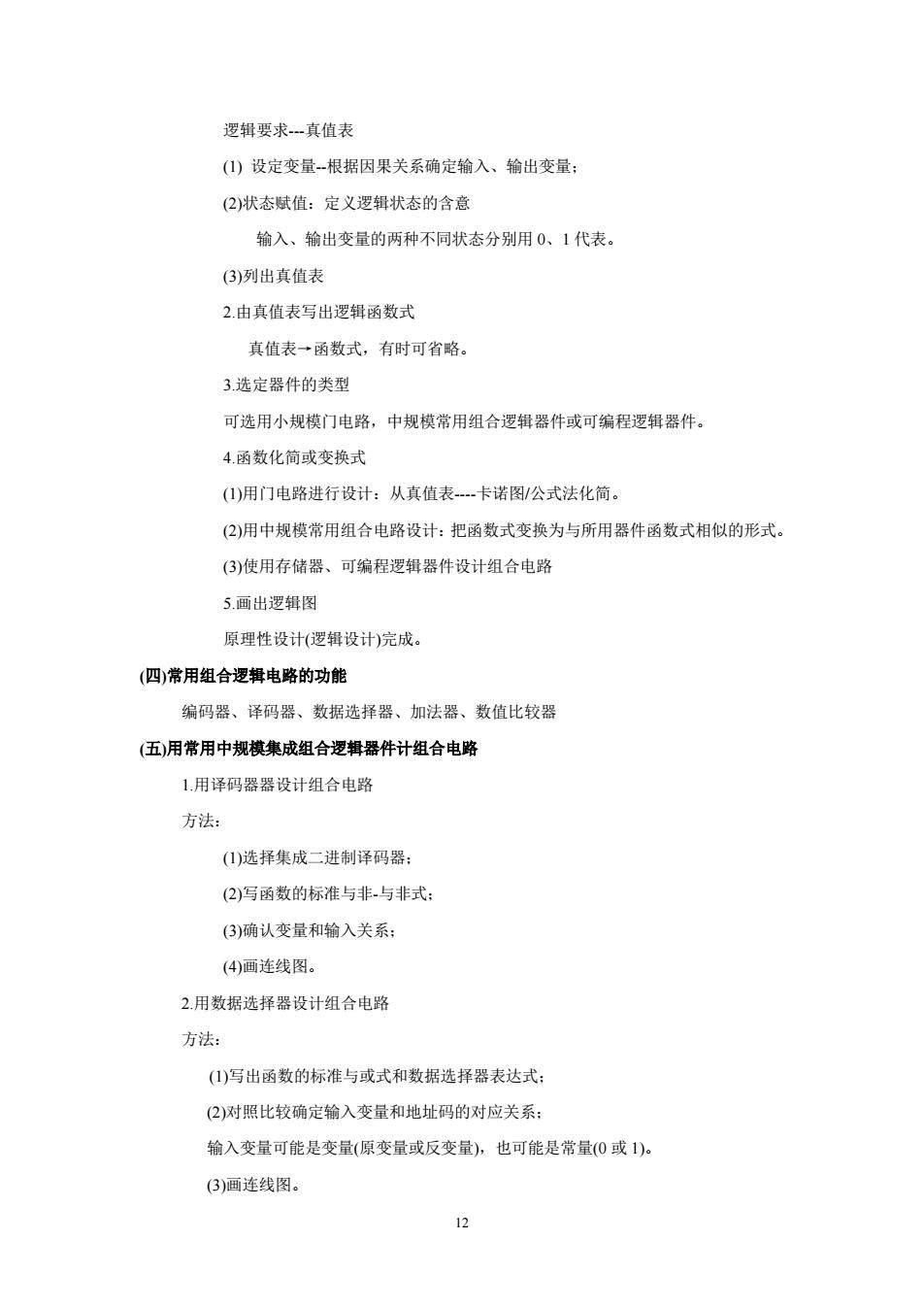

逻辑要求-真值表 (1)设定变量一根据因果关系确定输入、输出变量： (2)状态赋值：定义逻辑状态的含意 输入、输出变量的两种不同状态分别用0、1代表。 (3)列出真值表 2.由真值表写出逻辑函数式 真值表→函数式，有时可省略。 3.选定器件的类型 可选用小规模门电路，中规模常用组合逻辑器件或可编程逻辑器件。 4.函数化简或变换式 (1)用门电路进行设计：从真值表卡诺图/公式法化简。 (②)用中规模常用组合电路设计：把函数式变换为与所用器件函数式相似的形式。 (3)使用存储器、可编程逻辑器件设计组合电路 5.画出逻辑图 原理性设计（逻辑设计）完成。 (四)常用组合逻辑电路的功能 编码器、译码器、数据选择器、加法器、数值比较器 (五)用常用中规模集成组合逻辑器件计组合电路 1.用译码器器设计组合电路 方法： (1)选择集成二进制译码器： (2)写函数的标准与非.与非式： (3)确认变量和输入关系： (4)画连线图。 2.用数据选择器设计组合电路 方法： (1)写出函数的标准与或式和数据选择器表达式： (2)对照比较确定输入变量和地址码的对应关系： 输入变量可能是变量（原变量或反变量），也可能是常量(0或1)。 (3)画连线图
12 逻辑要求---真值表 (1) 设定变量--根据因果关系确定输入、输出变量； (2)状态赋值：定义逻辑状态的含意 输入、输出变量的两种不同状态分别用 0、1 代表。 (3)列出真值表 2.由真值表写出逻辑函数式 真值表→函数式，有时可省略。 3.选定器件的类型 可选用小规模门电路，中规模常用组合逻辑器件或可编程逻辑器件。 4.函数化简或变换式 (1)用门电路进行设计：从真值表----卡诺图/公式法化简。 (2)用中规模常用组合电路设计：把函数式变换为与所用器件函数式相似的形式。 (3)使用存储器、可编程逻辑器件设计组合电路 5.画出逻辑图 原理性设计(逻辑设计)完成。 (四)常用组合逻辑电路的功能 编码器、译码器、数据选择器、加法器、数值比较器 (五)用常用中规模集成组合逻辑器件计组合电路 1.用译码器器设计组合电路 方法： (1)选择集成二进制译码器； (2)写函数的标准与非-与非式； (3)确认变量和输入关系； (4)画连线图。 2.用数据选择器设计组合电路 方法： (1)写出函数的标准与或式和数据选择器表达式； (2)对照比较确定输入变量和地址码的对应关系； 输入变量可能是变量(原变量或反变量)，也可能是常量(0 或 1)。 (3)画连线图

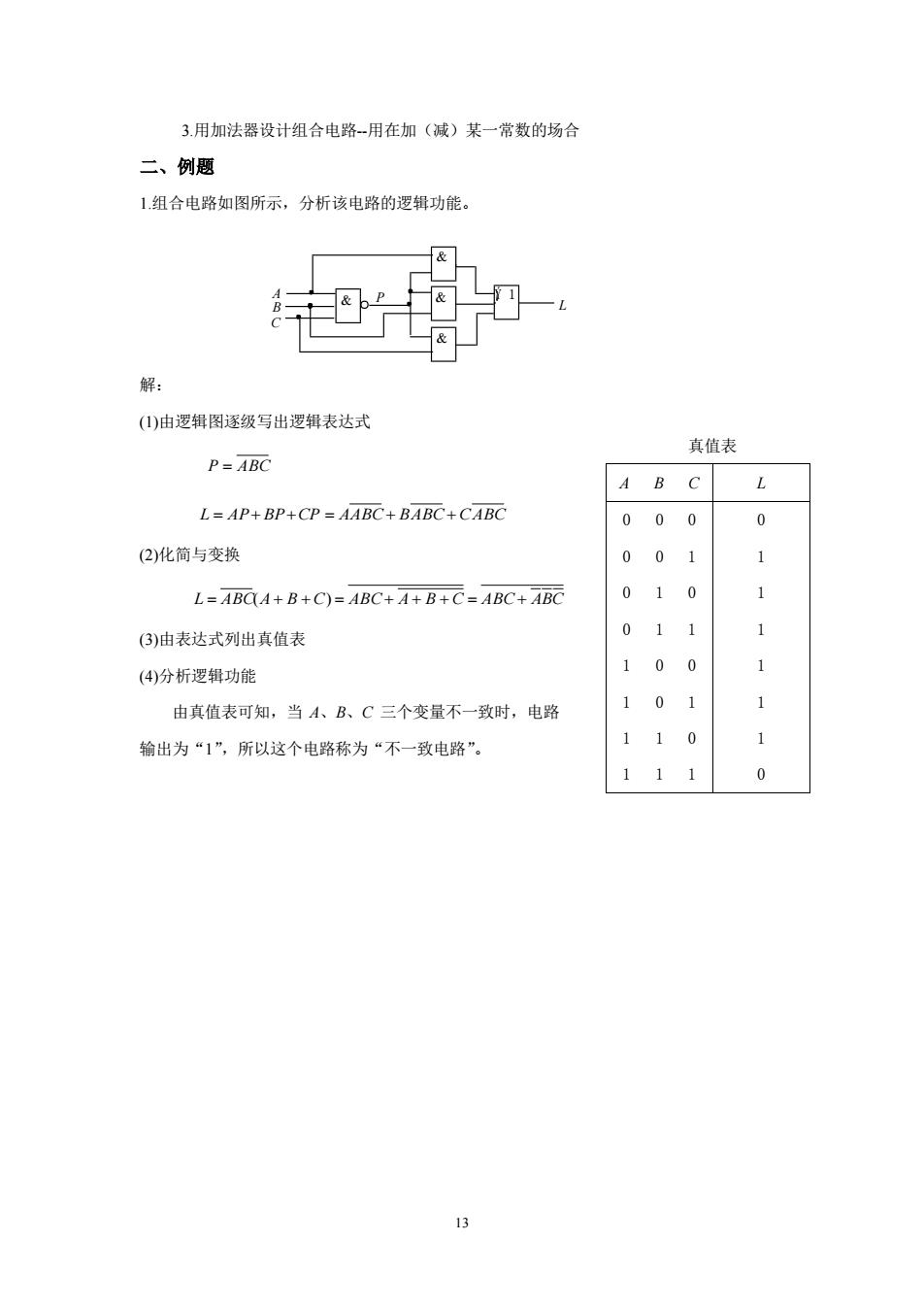

3.用加法器设计组合电路-用在加（减）某一常数的场合 二、例题 1组合电路如图所示，分析该电路的逻辑功能。 解： (1)由逻辑图逐级写出逻辑表达式 真值表 P=ABC A B C L=AP+BP+CP=AABC+BABC+CABC 0 0 0 0 (2)化简与变换 0 0 1 L=ABC(A+B+C)=ABC+A+B+C=ABC+ABC 0 1 0 1 0 11 (3)由表达式列出真值表 1 0 (4)分析逻辑功能 0 1 01 由真值表可知，当A、B、C三个变量不一致时，电路 1 输出为“1”，所以这个电路称为“不一致电路”。 1 0 1 1 0
13 3.用加法器设计组合电路--用在加（减）某一常数的场合 二、例题 1.组合电路如图所示，分析该电路的逻辑功能。 解： (1)由逻辑图逐级写出逻辑表达式 P ABC L AP BPCP AABC BABC CABC (2)化简与变换 L ABC(A B C) ABC A B C ABC ABC (3)由表达式列出真值表 (4)分析逻辑功能 由真值表可知，当 A、B、C 三个变量不一致时，电路 输出为“1”，所以这个电路称为“不一致电路”。 真值表 A B C L 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 1 1 1 1 0 & & & & A ¡Ý 1 B C L P
