数字信号： 时间上离散：只在某些时刻有定义。 数值上离散：变量只能是有限集合的一个值，常 用0、1二进制数表示。 例如：开关通断、电压高低、电流有无
6 数字信号： 时间上离散：只在某些时刻有定义。 数值上离散：变量只能是有限集合的一个值，常 用0、1二进制数表示。 例如：开关通断、电压高低、电流有无
数字电路：处理和传输数字信号的电路。 三极管工作在开关状态，即饱和区或截止区。 数字化时代： Ic/m >音乐：CD、MP3 饱和区 I2=80μA >电影：MPEG、RM、DVD 放大区 >数字电视 LB1=404A 2 =0截止区 >数字照相机 vlV 2 6 8 >数字摄影机 >手机
7 数字化时代： ➢音乐：CD、MP3 ➢电影：MPEG、RM、DVD ➢数字电视 ➢数字照相机 ➢数字摄影机 ➢手机 数字电路：处理和传输数字信号的电路。 三极管工作在开关状态，即饱和区或截止区

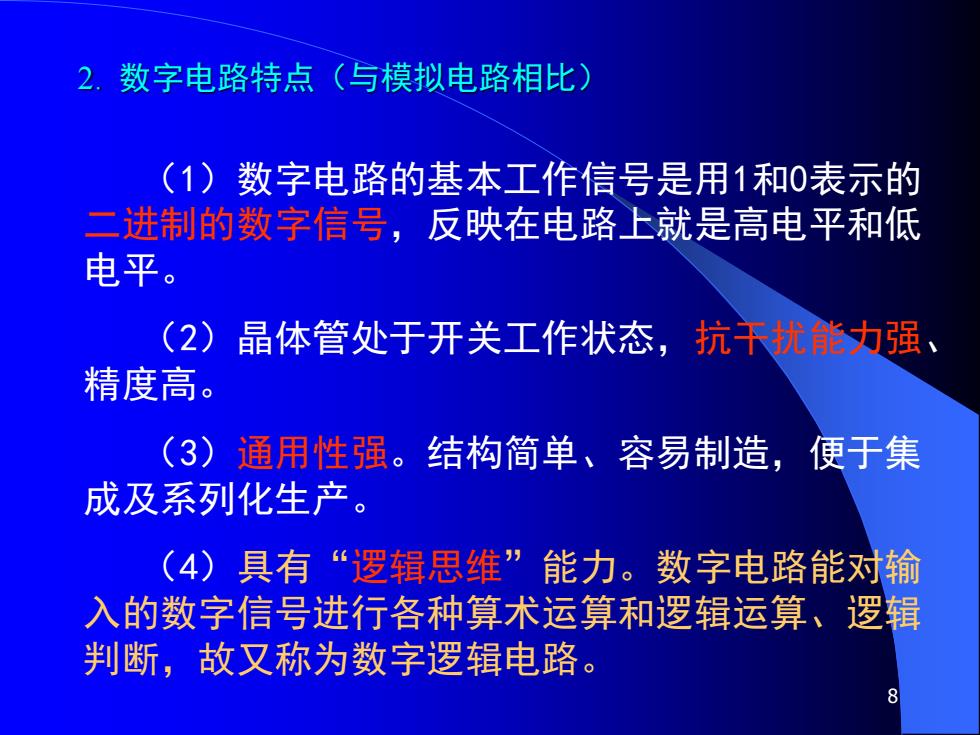

2.数字电路特点（与模拟电路相比) (1)数字电路的基本工作信号是用1和0表示的 二进制的数字信号，反映在电路上就是高电平和低 电平。 (2)晶体管处于开关工作状态，抗干扰能力强、 精度高。 (3)通用性强。结构简单、容易制造，便于集 成及系列化生产。 (4)具有“逻辑思维”能力。数字电路能对输 入的数字信号进行各种算术运算和逻辑运算、逻辑 判断，故又称为数字逻辑电路
8 2. 数字电路特点（与模拟电路相比） （1）数字电路的基本工作信号是用1和0表示的 二进制的数字信号，反映在电路上就是高电平和低 电平。 （2）晶体管处于开关工作状态，抗干扰能力强、 精度高。 （3）通用性强。结构简单、容易制造，便于集 成及系列化生产。 （4）具有“逻辑思维”能力。数字电路能对输 入的数字信号进行各种算术运算和逻辑运算、逻辑 判断，故又称为数字逻辑电路
1.1.3数字电路的分类和学习方法 1.数字电路的分类 (1)按电路结构分类 组合逻辑电路：电路的输出信号只与当时 的输入信号有关，而与电路原来的状态无关。 时序逻辑电路：电路的输出信号不仅与当 时的输入信号有关，而且还与电路原来的状态 有关。 9
9 1.1.3 数字电路的分类和学习方法 1. 数字电路的分类 （1）按电路结构分类 组合逻辑电路：电路的输出信号只与当时 的输入信号有关，而与电路原来的状态无关。 时序逻辑电路：电路的输出信号不仅与当 时的输入信号有关，而且还与电路原来的状态 有关
(2)按集成电路规模分类 划分集成电路规模的标准 数字集成电路 类别 模拟集成电路 MOS IC 双极IC SSI ≤102 <100 <30 MSI 102~103 100~500 30~100 LSI 103~10时 5002000 100≈300 VLSI 103~107 >2000 >300 ULSI 103≈109 GSI >109 10
10 （2）按集成电路规模分类 集成度：每块集成电路芯片中包含的元器件数目 ➢小规模集成电路(Small Scale IC，SSI) ➢中规模集成电路(Medium Scale IC，MSI) ➢大规模集成电路(Large Scale IC，LSI) ➢超大规模集成电路(Very Large Scale IC，VLSI) ➢特大规模集成电路(Ultra Large Scale IC，ULSI) ➢巨大规模集成电路(Gigantic Scale IC，GSI） 划分集成电路规模的标准 数字集成电路 类 别 MOS IC 双极IC 模拟集成电路 SSI ＜102 ＜100 ＜30 MSI 102 ～103 100～500 30～100 LSI 103 ～105 500～2000 100～300 VLSI 105 ～107 ＞2000 ＞300 ULSI 107 ～109 GSI ＞109
