为什么b>a? 孔型！！：带侧壁开口的圆孔型或椭圆孔型，其b>a。 a的作用：压下使钢管延伸，因此，a<Dm。 b的作用（孔型侧壁）：主要是保证毛管的正常咬入， 同时有横向宽展的余地，防止产生耳子和划伤毛管。 如果采用正圆孔型，即没有侧壁，b=a,则测b<Dm 无法被孔型咬入，会啃伤毛管。 .b↑，椭圆度↑：易咬入、防耳子；但增加壁厚不均。 延伸小可采用小椭圆度
为什么b＞a？ ❖ 孔型！！：带侧壁开口的圆孔型或椭圆孔型，其b＞a。 ❖ a的作用：压下使钢管延伸，因此，a＜Dm 。 ❖ b的作用（孔型侧壁） ：主要是保证毛管的正常咬入， 同时有横向宽展的余地，防止产生耳子和划伤毛管。 ⚫ 如果采用正圆孔型，即没有侧壁， b＝a ，则b ＜Dm ， 无法被孔型咬入，会啃伤毛管。 ⚫ b ↑，椭圆度↑：易咬入、防耳子；但增加壁厚不均。 ⚫ 延伸小可采用小椭圆度
图5-32 毛管和孔型开始按触点
10.轧管机工具材质 ◆工作辊-铸铁：无限冷硬铸铁、球墨铸铁、 冷硬球墨铸铁 回送辊-锻钢：退火后的中碳锻钢→f个、回 送↑ ◆J顶头-铸钢：Cr32Ni5、Cr15Ni2等镍铬铸钢
10.轧管机工具材质 ◆工作辊-铸铁：无限冷硬铸铁、球墨铸铁、 冷硬球墨铸铁 ◆回送辊-锻钢：退火后的中碳锻钢→f↑、回 送↑ ◆顶头-铸钢：Cr32Ni5、Cr15Ni2等镍铬铸钢
() (b) 图28均整机孔型 (a)圆柱形辊；(b)圆维形辊

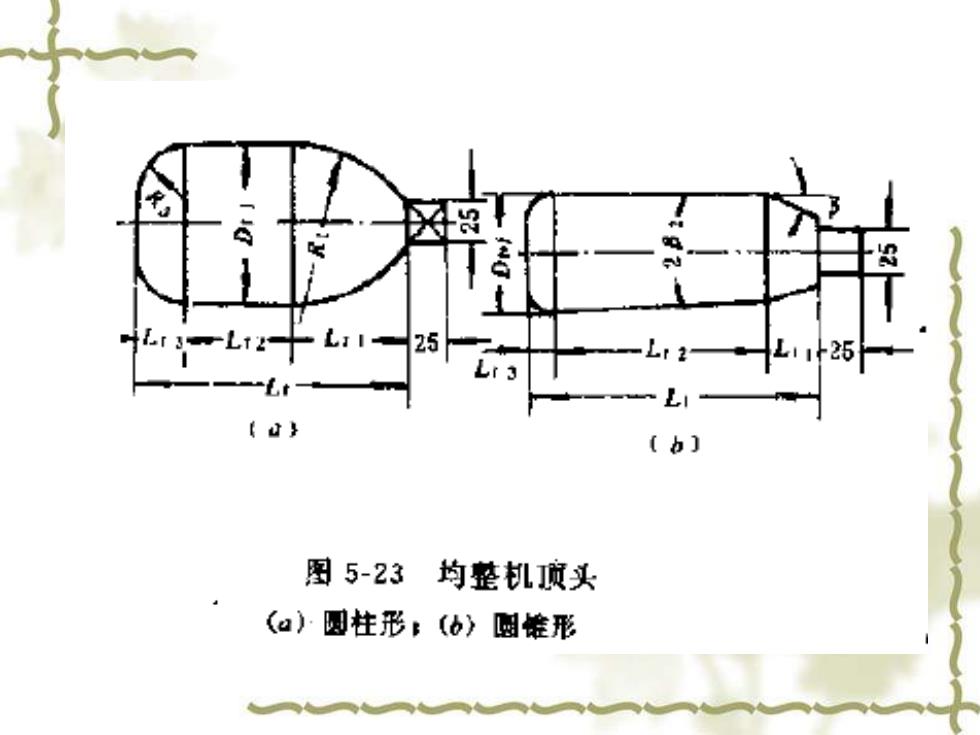

的 一t 金” g} (b) 图5-23均整机顶头 (a)圆柱形，(b》圆帷形
