成像系统 阴领灯丝 照明系统 聚光 祥品 物黄 成像系统 中同黄 投影镜 观察记录系统 荧光舞或 飘相底片
成像系统 照明系统 成像系统 观察记录系统
3.成像系统 由物镜、物镜光栏、选区光栏、 中间镜和投影镜组成 物 物镜：放大倍数100一300倍。 物镜 ×100 衍射谁- 作用：形成第一幅放大像 (焦平面 物镜光铜) •物镜光栏：物镜焦平面。 作用：a提高像衬度， 一次象 中间镜 ×20 b.减小孔径角从而减小像差。 c进行暗场成像 二次象 •选区光栏：物镜像平面上。 投影镜 ×100 作用：进行微区衍射分析。 中间镜：放大倍数0一20倍 作用a控制电镜总放大倍数。 三次象 b.成像/衍射模式选择。 (荧光屏) ×2105 投影镜：进一步放大中间镜的像。 (a)高放人常象
3. 成像系统 • 由物镜、物镜光栏、选区光栏、中间镜和投影镜组成 . •物镜：放大倍数100—300倍。 作用：形成第一幅放大像 •物镜光栏：物镜焦平面。 作用：a.提高像衬度， b.减小孔径角从而减小像差。 c.进行暗场成像 •选区光栏：物镜像平面上。 作用：进行微区衍射分析。 •中间镜：放大倍数0—20倍 作用a.控制电镜总放大倍数。 b.成像/衍射模式选择。 •投影镜：进一步放大中间镜的像
wobj物平面 5 Lens Parallel rays brought to a focus 后焦面 像平面Arrow image
后焦面 物平面 像平面

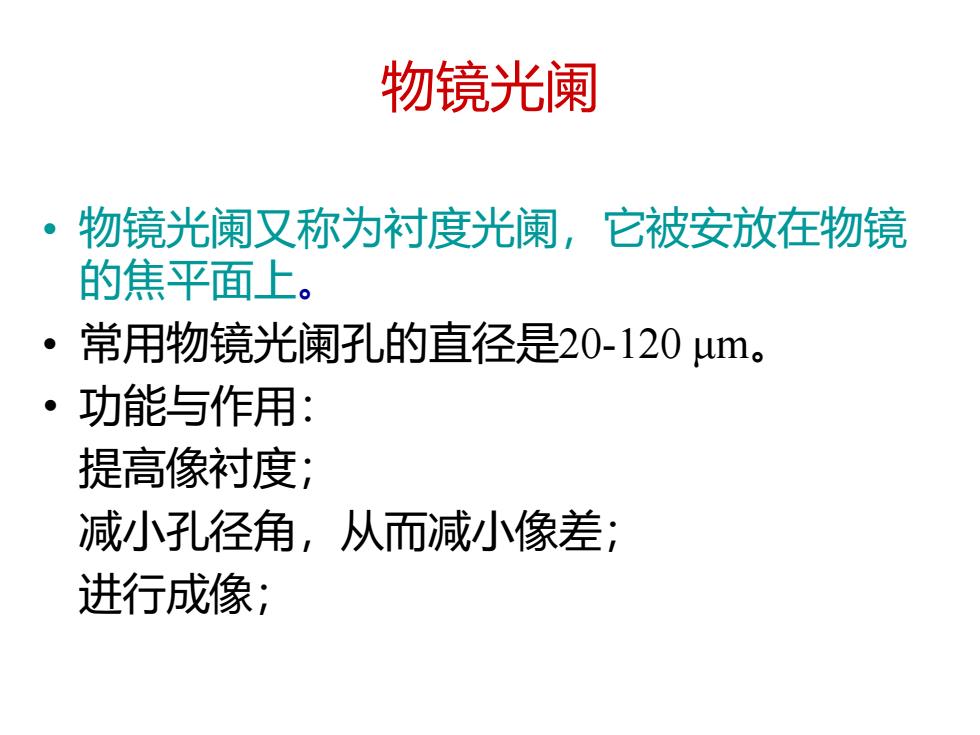

物镜光阑 。9 物镜光阑又称为衬度光阑，它被安放在物镜 的焦平面上。 。； 常用物镜光阑孔的直径是20-120um。 。】 功能与作用： 提高像衬度： 减小孔径角，从而减小像差； 进行成像；
物镜光阑 • 物镜光阑又称为衬度光阑，它被安放在物镜 的焦平面上。 • 常用物镜光阑孔的直径是20-120 μm。 • 功能与作用： 提高像衬度； 减小孔径角，从而减小像差； 进行成像；
选区光阑 ·为了分析样品上的微区，应在样品上放置光阑来限 定微区，对该微区进行衍射分析叫做选区衍射。该 光阑是选区光阑，也称限场光阑或视场光阑。 要分析的微区很小，一般数微米量级，要做这样小 的光阑孔在技术上有难度，也很容易污染，因此选 区光阑都放置在物镜的像平面位置。可以达到放置 在样品平面上的效果，但光阑可以做的更大些。 ·如果物镜的放大倍数是50，则一个直径为50um的 光阑可以选择样品上1um的微区。 ·选区光阑孔的直径为20-400μm
选区光阑 • 为了分析样品上的微区，应在样品上放置光阑来限 定微区，对该微区进行衍射分析叫做选区衍射。该 光阑是选区光阑，也称限场光阑或视场光阑。 • 要分析的微区很小，一般数微米量级，要做这样小 的光阑孔在技术上有难度，也很容易污染，因此选 区光阑都放置在物镜的像平面位置。可以达到放置 在样品平面上的效果，但光阑可以做的更大些。 • 如果物镜的放大倍数是50，则一个直径为50um的 光阑可以选择样品上1um的微区。 • 选区光阑孔的直径为20-400 μm
