◆当电子波穿过晶体的时候，被晶体中的原子散射，散射的电 子波互相之间干涉所产生的现象就是电子衍射。 ◆晶体中每个原子均会对电子进行散射，使得波长和方向发生 变化。并且部分电子会与晶体中的原子发生能量交换作用， 若电子波长发生变化，则称为非弹性散射；若没有波长变化 ,则称为弹性散射。 ◆电子衍射的图像一般是该图像呈现规则的斑点，衍射图像是由 同心圆组成的。多晶的是一系列规则的同心圆，而非晶的是由 分散的同心圆组成的。 ◆电子衍射是最经常用于固体物理和化学研究固体的晶体结构
◆当电子波穿过晶体的时候，被晶体中的原子散射，散射的电 子波互相之间干涉所产生的现象就是电子衍射。 ◆晶体中每个原子均会对电子进行散射，使得波长和方向发生 变化。并且部分电子会与晶体中的原子发生能量交换作用， 若电子波长发生变化，则称为非弹性散射；若没有波长变化 ，则称为弹性散射。 ◆电子衍射的图像一般是该图像呈现规则的斑点，衍射图像是由 同心圆组成的。多晶的是一系列规则的同心圆，而非晶的是由 分散的同心圆组成的。 ◆电子衍射是最经常用于固体物理和化学研究固体的晶体结构
电子衍射遵循布喇格公式2dsin0=入 入射束 2 dhkl sin日=n入 晶体 (hkI) 透射束 20 衍射束 电子衍射基本原理（布拉格定律）
入射束 衍射束 透 射 束 （hkl） Nhkl 晶体 θ 2θ 2dhkl sinθ=nλ 电子衍射基本原理（布拉格定律） 电子衍射遵循布喇格公式2dsinθ=λ
0 B 样品 物平面 000 物镜 物镜光阑 背焦面（衍射花样） nk 选区光阑 像平面 0 A' (样品像) 选区电子衍射获得技术
C A O B B’ O’ A’ C’ 样品 物平面 物镜 物镜光阑 背焦面（衍射花样） 选区光阑 像平面 000 hkl 2θ （样品像） 选区电子衍射获得技术

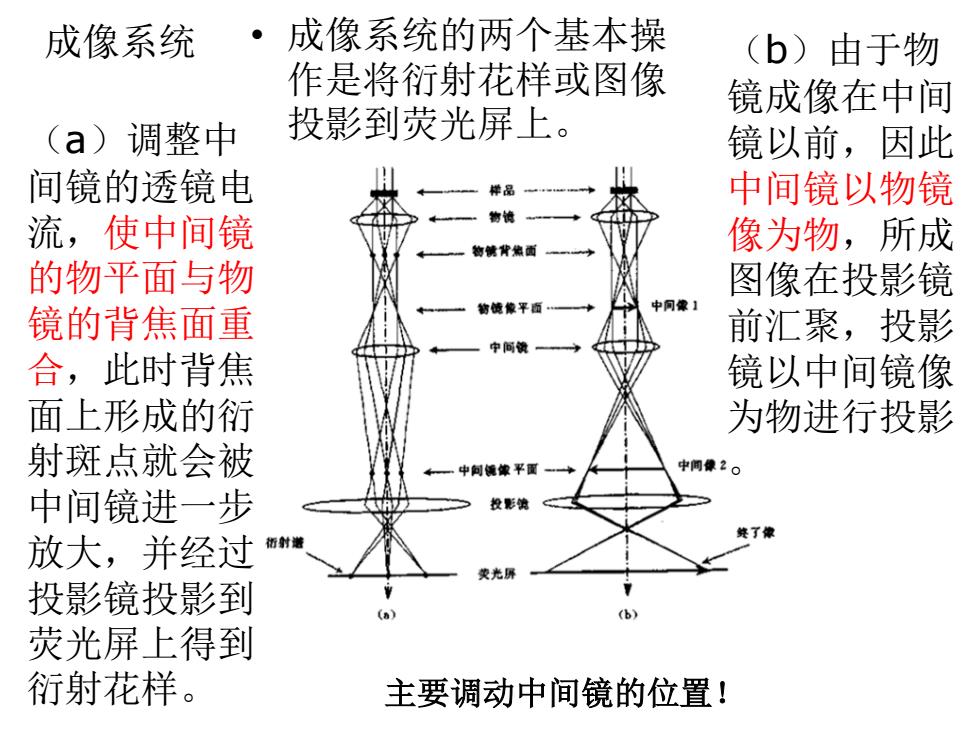

成像系统 ·成像系统的两个基本操 (b)由于物 作是将衍射花样或图像 镜成像在中间 (a)调整中 投影到荧光屏上。 镜以前，因此 间镜的透镜电 中间镜以物镜 流，使中间镜 物背面 像为物，所成 的物平面与物 图像在投影镜 物黄像平面 中问像】 镜的背焦面重 前汇聚，投影 中间 合，此时背焦 镜以中间镜像 面上形成的衍 为物进行投影 射斑点就会被 中间像 中间镜进一步 投影 放大，并经过 射 光屏 投影镜投影到 (b) 荧光屏上得到 衍射花样。 主要调动中间镜的位置！
成像系统 • 成像系统的两个基本操 作是将衍射花样或图像 （a）调整中 投影到荧光屏上。 间镜的透镜电 流，使中间镜 的物平面与物 镜的背焦面重 合，此时背焦 面上形成的衍 射斑点就会被 中间镜进一步 放大，并经过 投影镜投影到 荧光屏上得到 衍射花样。 （b）由于物 镜成像在中间 镜以前，因此 中间镜以物镜 像为物，所成 图像在投影镜 前汇聚，投影 镜以中间镜像 为物进行投影 。 主要调动中间镜的位置！
成像系统 。1 材料研究中，希望弄清很小区域的结构 和形貌，既要观察其显微像（形貌）， 又要得到其衍射花样（分析结构）。 。 衍射状态与成像状态的变换是通过改变 中间镜的激磁电流实现的
成像系统 • 材料研究中，希望弄清很小区域的结构 和形貌，既要观察其显微像（形貌）， 又要得到其衍射花样（分析结构）。 • 衍射状态与成像状态的变换是通过改变 中间镜的激磁电流实现的
