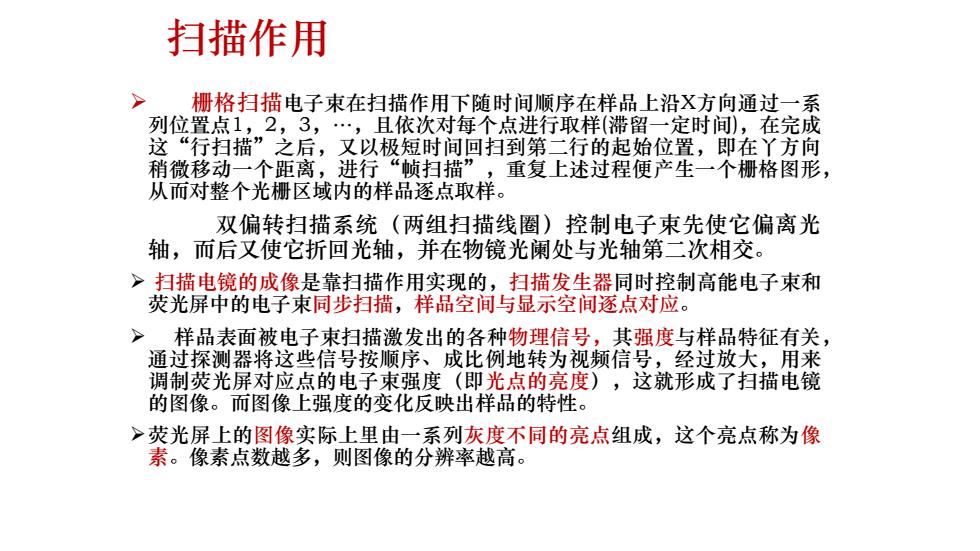

扫描作用 栅格扫描电子束在扫描作用下随时间顺序在样品上沿X方向通过一系 列位置点1,2,3，.，且依次对每个点进行取样（滞留一定时间），在完成 这“行扫描”之后，又以极短时间回扫到第二行的起始位置，即在丫方向 稍微移动一个距离，进行“帧扫描”，重复上述过程便产生一个栅格图形， 从而对整个光栅区域内的样品逐点取样。 双偏转扫描系统（两组扫描线圈）控制电子束先使它偏离光 轴，而后又使它折回光轴，并在物镜光阑处与光轴第二次相交。 >扫描电镜的成像是靠扫描作用实现的，扫描发生器同时控制高能电子束和 荧光屏中的电子束同步扫描，样品空间与显示空间逐点对应。 > 样品表面被电子束扫描激发出的各种物理信号，其强度与样品特征有关， 通过探测器将这些信号按顺序、成比例地转为视频信号，经过放大，用来 调制荧光屏对应点的电子束强度（即光点的亮度），这就形成了扫描电镜 的图像。而图像上强度的变化反映出样品的特性。 >荧光屏上的图像实际上里由一系列灰度不同的亮点组成，这个亮点称为像 素。像素点数越多，则图像的分辨率越高
扫描作用 ➢ 栅格扫描电子束在扫描作用下随时间顺序在样品上沿X方向通过一系 列位置点1，2，3，.，且依次对每个点进行取样(滞留一定时间)，在完成 这“行扫描”之后，又以极短时间回扫到第二行的起始位置，即在丫方向 稍微移动一个距离，进行“帧扫描” ，重复上述过程便产生一个栅格图形， 从而对整个光栅区域内的样品逐点取样。 双偏转扫描系统（两组扫描线圈）控制电子束先使它偏离光 轴，而后又使它折回光轴，并在物镜光阑处与光轴第二次相交。 ➢ 扫描电镜的成像是靠扫描作用实现的，扫描发生器同时控制高能电子束和 荧光屏中的电子束同步扫描，样品空间与显示空间逐点对应。 ➢ 样品表面被电子束扫描激发出的各种物理信号，其强度与样品特征有关， 通过探测器将这些信号按顺序、成比例地转为视频信号，经过放大，用来 调制荧光屏对应点的电子束强度（即光点的亮度），这就形成了扫描电镜 的图像。而图像上强度的变化反映出样品的特性。 ➢荧光屏上的图像实际上里由一系列灰度不同的亮点组成，这个亮点称为像 素。像素点数越多，则图像的分辨率越高
扫描作用 扫描线圈 >栅格扫描（行扫描、帧 CRT 扫描发生器 显示和记录 扫描) 阴极射线管 >样品空间与显示空间逐 点对应（同步扫描 -视频放大器 E-T 背散射 W.ED >样品的物理信号强度 PM 上X射线探测器 (与样品特征有关)对 PM 23456789 慰极荧光 应光点的亮度（荧光屏） 吸收电子 >荧光屏上的图像由一系 透射电子 列灰度不同的亮点组成， 这个亮点称为像素。像 二次和（或）背散射电子 素点数越多，则图像的 图，】.扫描电镜的扫燕系统简图，图中缩写字母的意义：FA,末级光阑： 分辨率越高 SD,固体电子探测器；ET,Everhat-Thornley探测器；S,闪烁体；PM, 光电倍增管；W,X射线波长谱仪：ED,X射线能量谱仪；CRT,阴极射线 管，致字1一9表示电子束在一次扫描过程中的相续各位臀
扫描作用 ➢栅格扫描（行扫描、帧 扫描） ➢样品空间与显示空间逐 点对应（同步扫描） ➢样品的物理信号强度 （与样品特征有关）对 应光点的亮度（荧光屏） ➢荧光屏上的图像由一系 列灰度不同的亮点组成， 这个亮点称为像素。像 素点数越多，则图像的 分辨率越高
图像构成 一信号最大值 8-Y调制扫描 扫描电镜的信息流包括：X-Y空间的 电子束位置一 000t000 扫描位置及其对应的电子-样品相互作 兴“米米*米兴米兴4电子束位置显示 用产生的信号强度（这一强度由探测器 样品 获得) 零信号 >线扫描：电子束在样品上沿某一条线进行 CRT 扫描，在CRT上也以相同方式扫描，样 品空间与显示空间逐点对应，用某个探 图4,2，线扫描显示信息的原理，图中示出了样品上的扫描轨迹及其在CRT上所 测器检测到的强度去调制CRT上的Y偏转 显示的相应位置，CRT上的实际点是按Y坐标画出，Y坐标代表信号的强度 在CRT显示的这种线扫描，其水平位置 与样品上离开某特定线的距离有关，而 垂直位置与信号强度有关。 >面扫描：电子束在样品上作X-Y栅格扫描， 信息转垫 而在CRT上也以相同X-Y方式扫描，形成 图像，用探测器上所输出的信号强度调 样品上的扫描区 节CRT上的光点亮度强度) 阴极射线管上的扫描区 图.5样品上的扫描都位与CRT的显示之阀的形状对应关系，在 一个完善的扫描系统中，形状的传送不会发生骑变
图像构成 扫描电镜的信息流包括：X-Y空间的 扫描位置及其对应的电子-样品相互作 用产生的信号强度(这一强度由探测器 获得) ➢ 线扫描:电子束在样品上沿某一条线进行 扫描，在CRT上也以相同方式扫描，样 品空间与显示空间逐点对应，用某个探 测器检测到的强度去调制CRT上的Y偏转。 在CRT显示的这种线扫描，其水平位置 与样品上离开某特定线的距离有关，而 垂直位置与信号强度有关。 ➢面扫描:电子束在样品上作X-Y栅格扫描， 而在CRT上也以相同X-Y方式扫描，形成 图像，用探测器上所输出的信号强度调 节CRT上的光点亮度(强度)
放大倍率 M= LCRT Lspecimen 1st scan coils ☒ ☒ >由于LCt固定，所以减少电子束在 样品上的扫描范围可以提高放大倍 2nd scan coils ☒ ☒ 率。样品上取样面积的大小是放大 倍率的函数。 Final aperture at pivot point >M仅与扫描线圈的激励有关，而与 物镜的激励无关，调节物镜激励， Final polepiece Final polepiece 使电子束会聚在样品表面，聚焦图 像。 Deflection system inside the final lens.Working distance Wis the distance between the specimen and the bottom of the final lens polepiece
放大倍率 ➢由于LCRT固定，所以减少电子束在 样品上的扫描范围可以提高放大倍 率。样品上取样面积的大小是放大 倍率的函数。 ➢M仅与扫描线圈的激励有关，而与 物镜的激励无关，调节物镜激励， 使电子束会聚在样品表面，聚焦图 像
