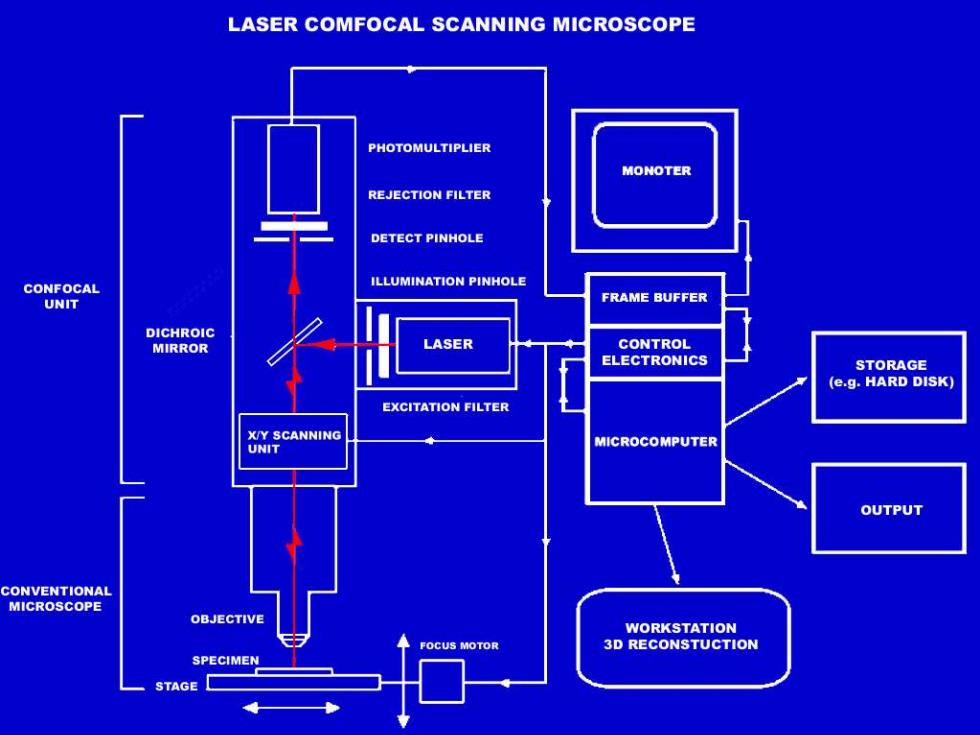

LASER COMFOCAL SCANNING MICROSCOPE PHOTOMULTIPLIER MONOTER REJECTION FILTER DETECT PINHOLE CONFOCAL ILLUMINATION PINHOLE UNIT FRAME BUFFER DICHROIC MIRROR LASER CONTROL ELECTRONICS STORAGE (e.g.HARD DISK) EXCITATION FILTER MICROCOMPUTER OUTPUT CONVENTIONAL MICROSCOPE OBJECTIVE WORKSTATION FOCUS MOTOR 3D RECONSTUCTION SPECIMEN STAGE
LCSM Image of a Xenopus Melanophore microtubule cytoskeleton (green) and the nucleus (blue) http://www.itg.uiuc.edu/
LCSM Image of a Xenopus Melanophore microtubule cytoskeleton (green) and the nucleus (blue) http://www.itg.uiuc.edu/

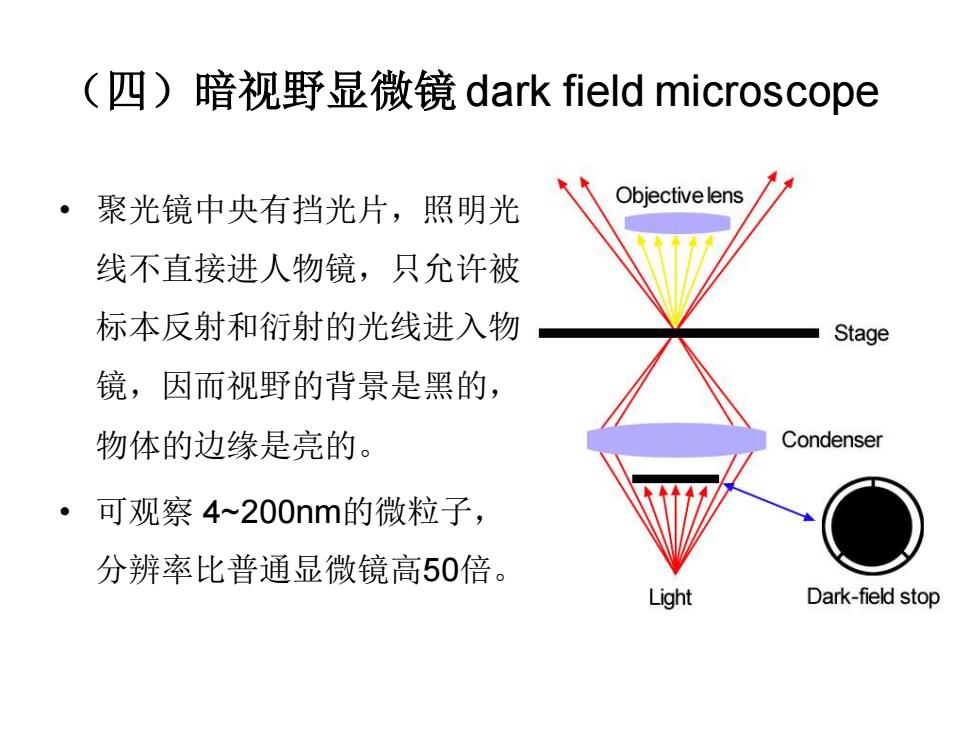

（四）暗视野显微镜 dark field microscope • 聚光镜中央有挡光片，照明光 线不直接进人物镜，只允许被 标本反射和衍射的光线进入物 镜，因而视野的背景是黑的， 物体的边缘是亮的。 • 可观察 4~200nm的微粒子， 分辨率比普通显微镜高50倍
（四）暗视野显微镜 dark field microscope • 聚光镜中央有挡光片，照明光 线不直接进人物镜，只允许被 标本反射和衍射的光线进入物 镜，因而视野的背景是黑的， 物体的边缘是亮的。 • 可观察 4~200nm的微粒子， 分辨率比普通显微镜高50倍

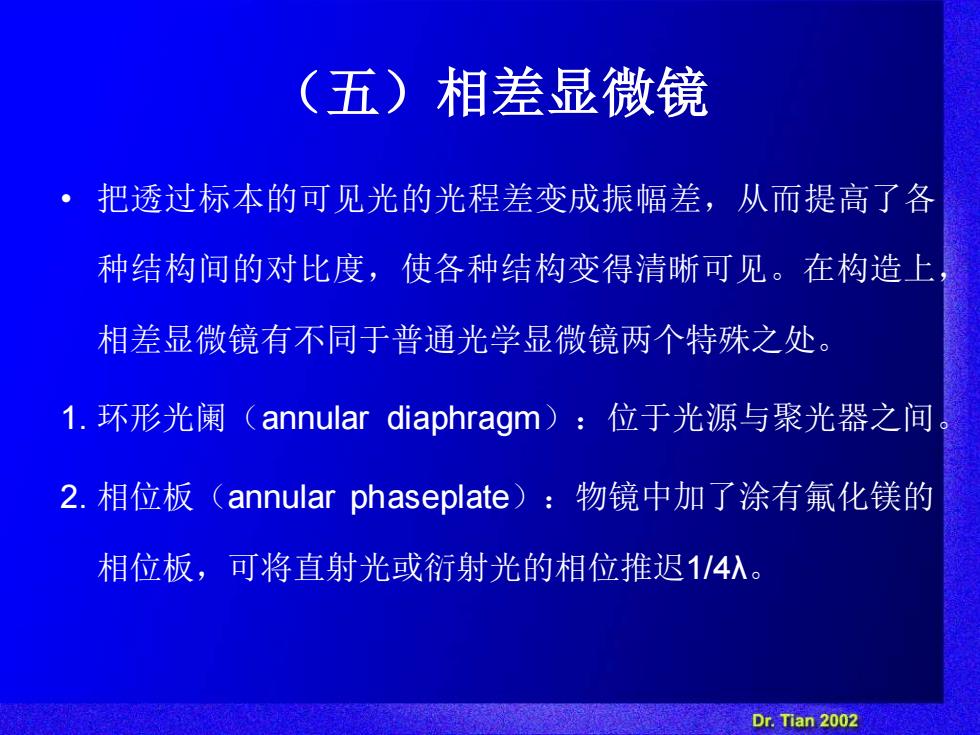

• 把透过标本的可见光的光程差变成振幅差，从而提高了各 种结构间的对比度，使各种结构变得清晰可见。在构造上， 相差显微镜有不同于普通光学显微镜两个特殊之处。 1. 环形光阑（annular diaphragm）：位于光源与聚光器之间。 2. 相位板（annular phaseplate）：物镜中加了涂有氟化镁的 相位板，可将直射光或衍射光的相位推迟1/4λ。 （五）相差显微镜
• 把透过标本的可见光的光程差变成振幅差，从而提高了各 种结构间的对比度，使各种结构变得清晰可见。在构造上， 相差显微镜有不同于普通光学显微镜两个特殊之处。 1. 环形光阑（annular diaphragm）：位于光源与聚光器之间。 2. 相位板（annular phaseplate）：物镜中加了涂有氟化镁的 相位板，可将直射光或衍射光的相位推迟1/4λ。 （五）相差显微镜

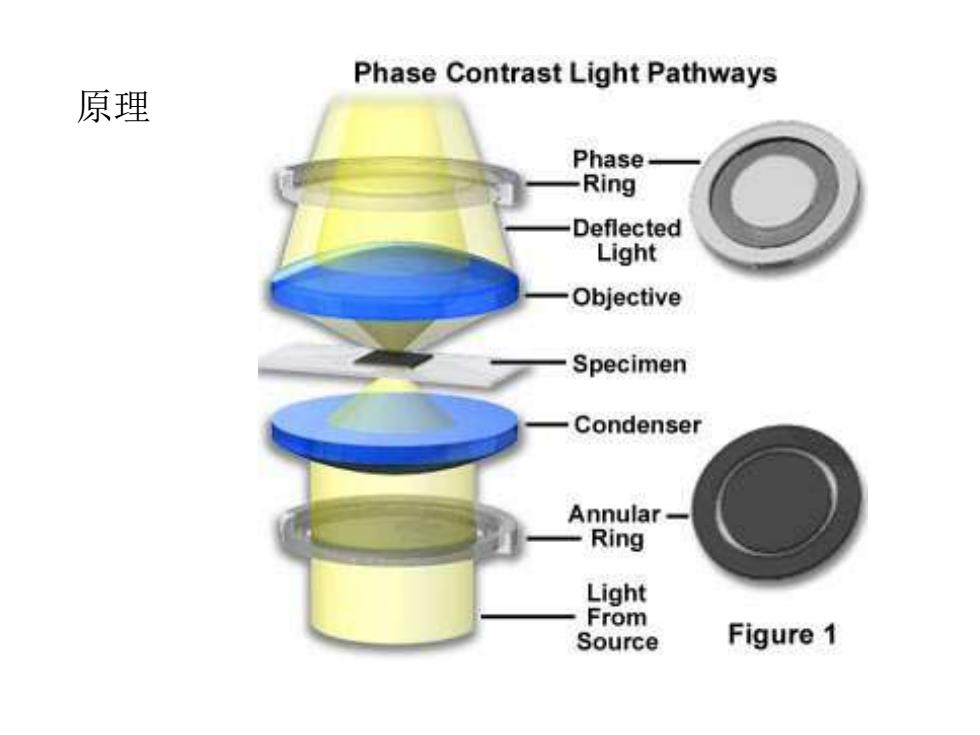

原理
原理
