利用水作为重力加载用的荷载装置，是一个简易方便而且甚 为经济的方案。对于大面积的平板试验，如楼面、平屋面等 钢筋混凝土结构可以采用特殊的盛水装置作为均布荷载直接 加于结构表面。 1-试件：2-侧向支撑：3-防水胶布或塑料布；4-水 图3-1-3用水作均布加载的试验装置 在现场试验水塔、水池、油库等特种结构时，水是最为理想 的试验荷载，它不仅附合结构物的实际使用条件，而且还能 检验结构的抗裂抗渗情况。 2025/1/7 6
2025/1/7 6 利用水作为重力加载用的荷载装置，是一个简易方便而且甚 为经济的方案。对于大面积的平板试验，如楼面、平屋面等 钢筋混凝土结构可以采用特殊的盛水装置作为均布荷载直接 加于结构表面。 在现场试验水塔、水池、油库等特种结构时，水是最为理想 的试验荷载，它不仅附合结构物的实际使用条件，而且还能 检验结构的抗裂抗渗情况

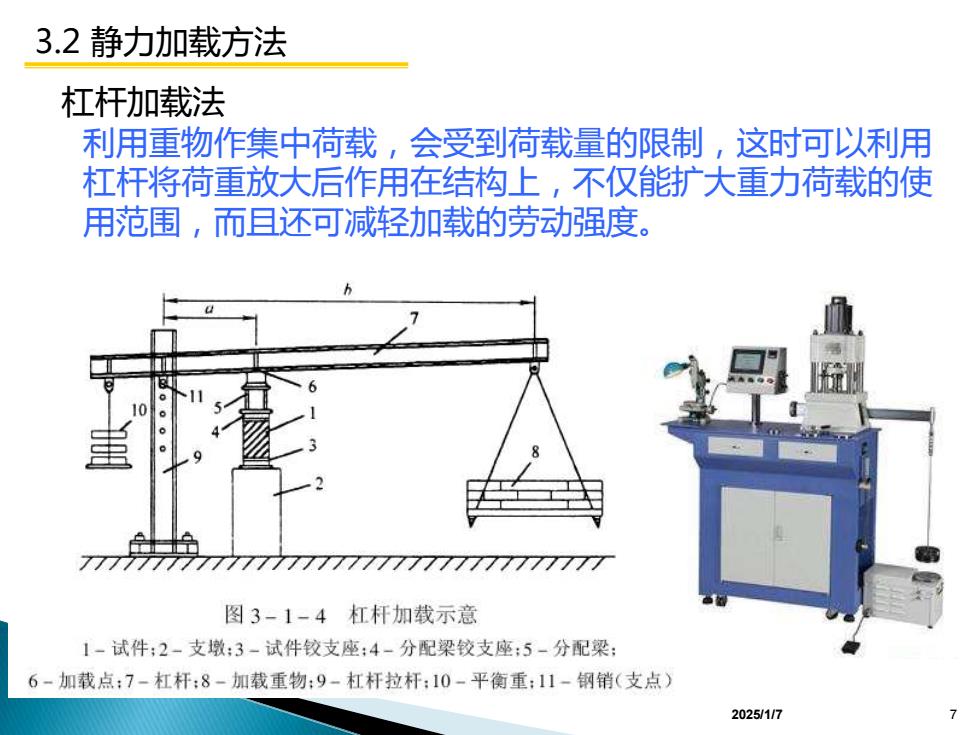

3.2静力加载方法 杠杆加载法 利用重物作集中荷载，会受到荷载量的限制，这时可以利用 杠杆将荷重放大后作用在结构上，不仅能扩大重力荷载的使 用范围，而且还可减轻加载的劳动强度。 777777777777 777777777777777 图3-1-4杠杆加载示意 1-试件；2-支墩：3-试件铰支座：4-分配梁较支座：5-分配梁： 6-加载点：7-杠杆：8-加载重物：9-杠杆拉杆：10-平衡重：11-钢销（支点） 2025/1/7
2025/1/7 7 利用重物作集中荷载，会受到荷载量的限制，这时可以利用 杠杆将荷重放大后作用在结构上，不仅能扩大重力荷载的使 用范围，而且还可减轻加载的劳动强度。 3.2 静力加载方法 杠杆加载法

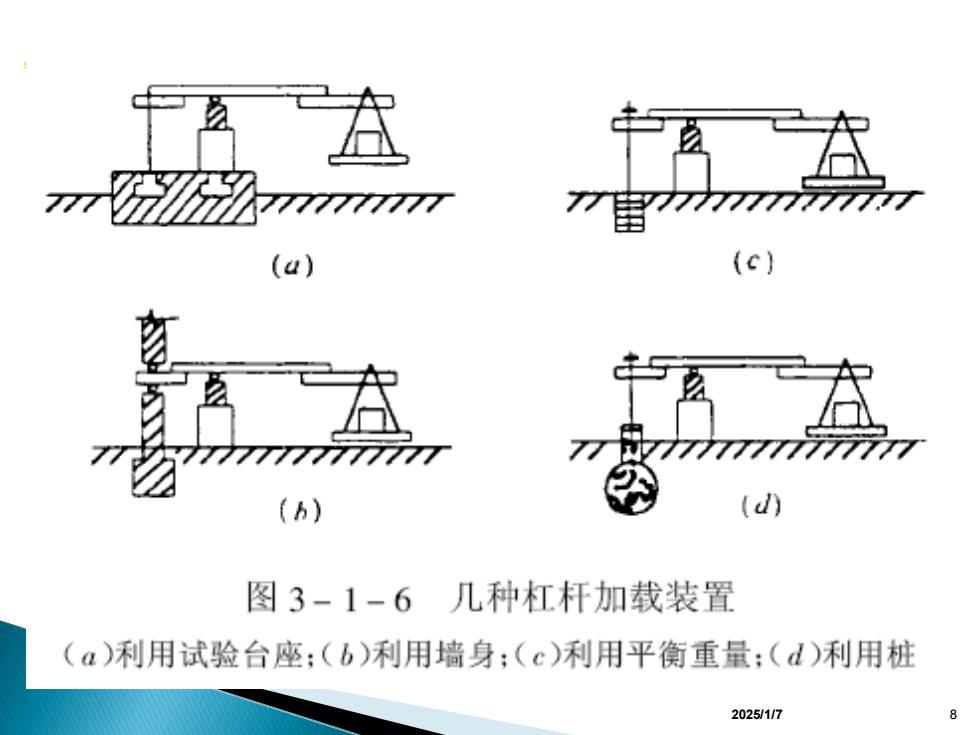

777777777 雷7 7777777.7 () (c】 7777777 (h) (d) 图3-1-6几种杠杆加载装置 (a)利用试验台座：(b)利用墙身：(c)利用平衡重量：(d)利用桩 2025/1/7
2025/1/7 8
3.2静力加载方法 杠杆加载法特点 >优点：设备简单，取材方便，荷载恒定，加载形式灵活。 ,对持久荷载试验及进行刚度与裂缝的研究尤为合适。 >缺点：荷载量不能很大，操作笨重而费工。此外，当采用 重力加载方式试验时，一旦结构达到极限承载能力，因荷重 不能随结构变形而自动卸载，容易使结构产生过大变形而倒 塌。因此，安全保护措施应当足够重视。 2025/1/7 9
2025/1/7 9 ➢优点：设备简单，取材方便，荷载恒定，加载形式灵活。 ，对持久荷载试验及进行刚度与裂缝的研究尤为合适。 ➢缺点：荷载量不能很大，操作笨重而费工。此外，当采用 重力加载方式试验时，一旦结构达到极限承载能力，因荷重 不能随结构变形而自动卸载，容易使结构产生过大变形而倒 塌。因此，安全保护措施应当足够重视。 3.2 静力加载方法 杠杆加载法特点
3.2静力加载方法 液压加载器 >液压加载器又称干斤顶，是液压加载设备中的一个主要部 件。 >主要工作原理是用高压油泵将具有一定压力的液压油压入 液压加载器的工作油缸，使之推动活塞，对结构施加荷载。 2025/1/7 10
2025/1/7 10 ➢液压加载器又称千斤顶，是液压加载设备中的一个主要部 件。 ➢主要工作原理是用高压油泵将具有一定压力的液压油压入 液压加载器的工作油缸，使之推动活塞，对结构施加荷载。 液压加载器 3.2 静力加载方法
