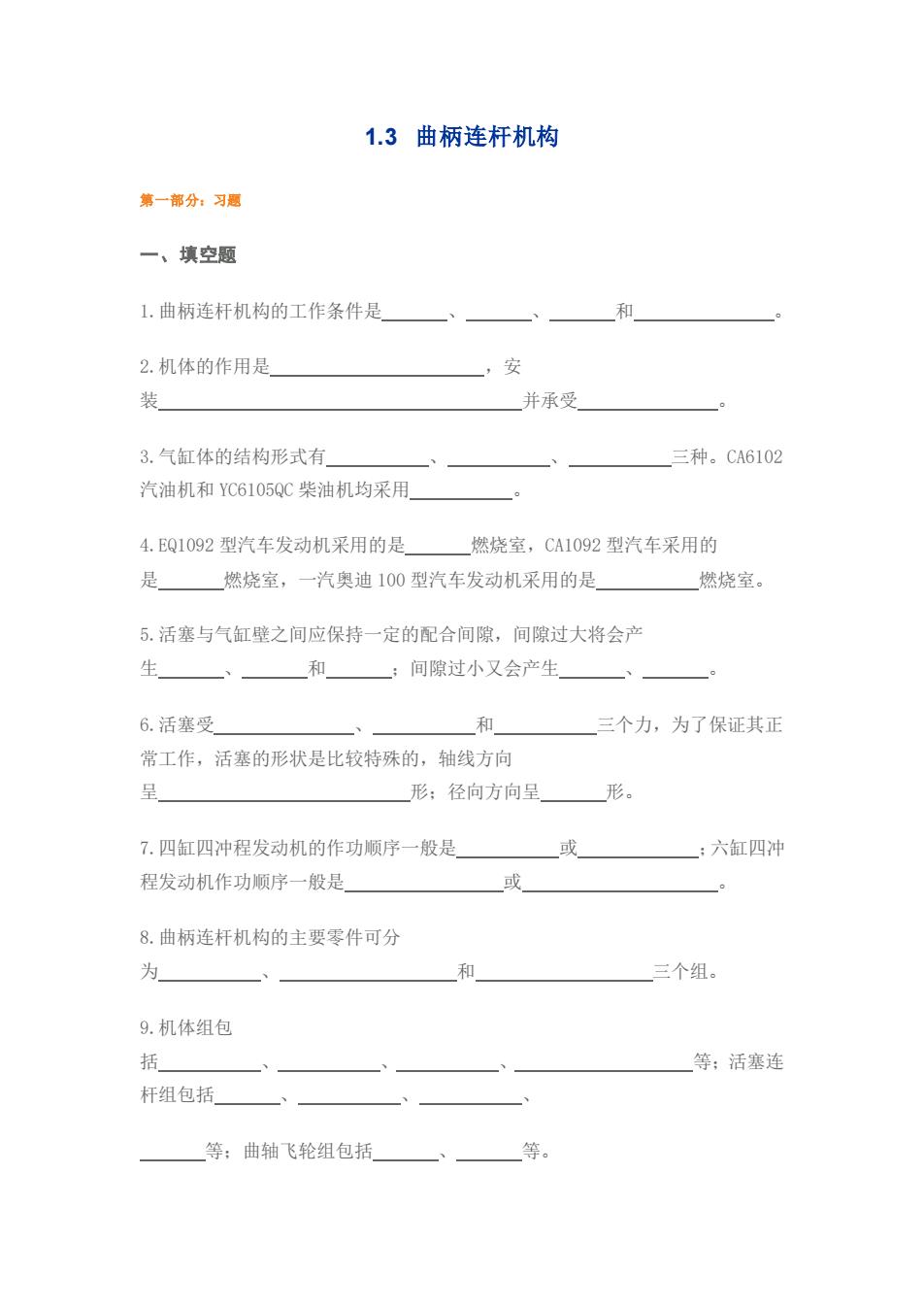

1.3曲柄连杆机构 第一部分：习愿 一、填空题 1.曲柄连杆机构的工作条件是 2.机体的作用是 ’安 装 并承受 3.气缸体的结构形式有 三种。CA6102 汽油机和YC6105QC柴油机均采用 4.EQ1092型汽车发动机采用的是燃烧室，CA1092型汽车采用的 是燃烧室，一汽奥迪100型汽车发动机采用的是 燃烧室。 5.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产 生 和；间隙过小又会产生 6.活塞受 和 三个力，为了保证其正 常工作，活塞的形状是比较特殊的，轴线方向 形：径向方向呈形。 7.四缸四冲程发动机的作功顺序一般是」 或 :六缸四冲 程发动机作功顺序一般是 或 8.曲柄连杆机构的主要零件可分 为 三个组 9.机体组包 括 等：活塞连 杆组包括 等：曲轴飞轮组包括 、等
1.3 曲柄连杆机构 第一部分：习题 一、填空题 1.曲柄连杆机构的工作条件是 、 、 和 。 2.机体的作用是 ，安 装 并承受 。 3.气缸体的结构形式有 、 、 三种。CA6102 汽油机和 YC6105QC 柴油机均采用 。 4.EQ1092 型汽车发动机采用的是 燃烧室，CA1092 型汽车采用的 是 燃烧室，一汽奥迪 100 型汽车发动机采用的是 燃烧室。 5.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产 生 、 和 ；间隙过小又会产生 、 。 6.活塞受 、 和 三个力，为了保证其正 常工作，活塞的形状是比较特殊的，轴线方向 呈 形；径向方向呈 形。 7.四缸四冲程发动机的作功顺序一般是 或 ；六缸四冲 程发动机作功顺序一般是 或 。 8.曲柄连杆机构的主要零件可分 为 、 和 三个组。 9.机体组包 括 、 、 、 等；活塞连 杆组包括 、 、 、 等；曲轴飞轮组包括 、 等

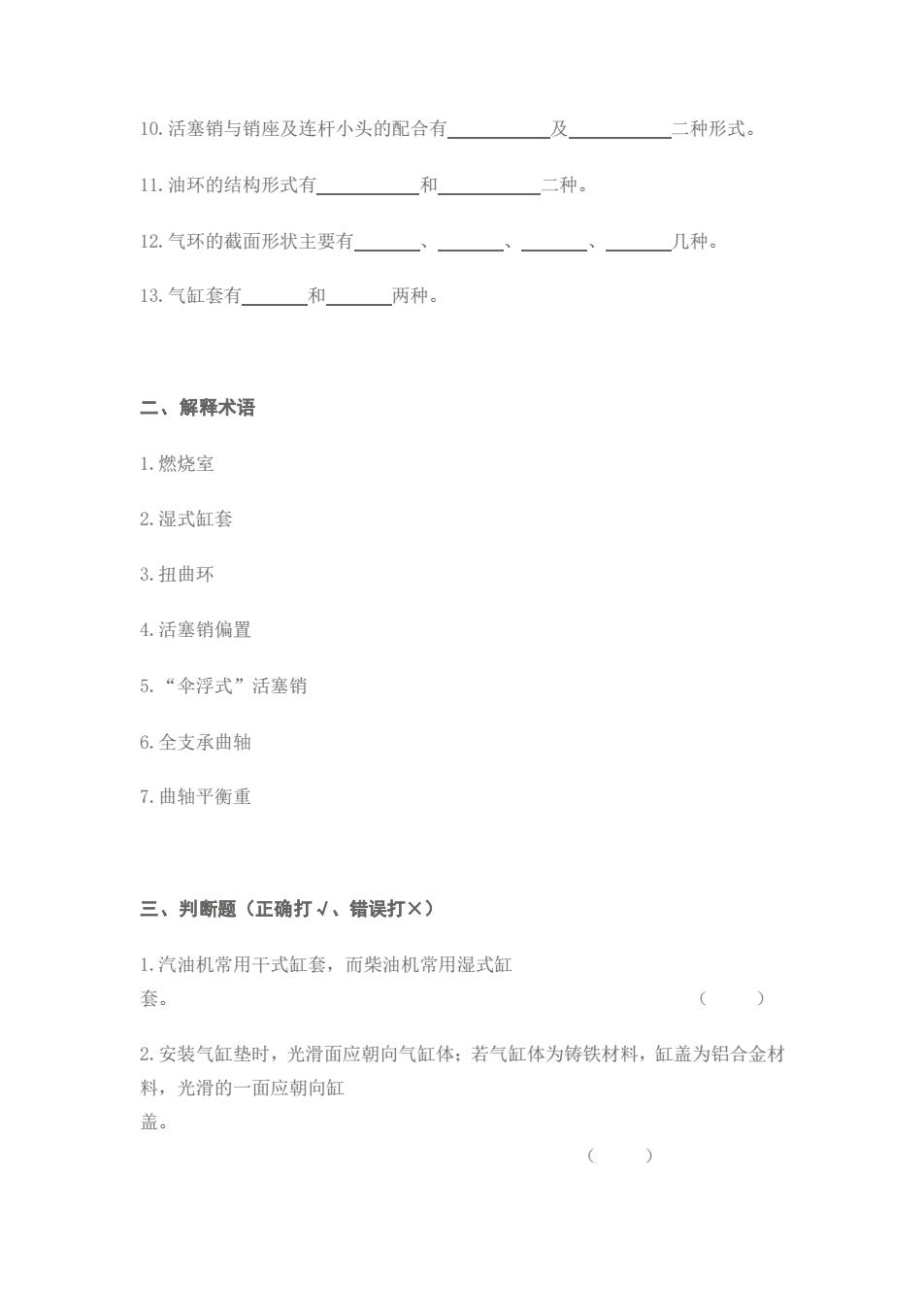

10.活塞销与销座及连杆小头的配合有」 及」 二种形式。 1山.油环的结构形式有」 和 二种 12.气环的截面形状主要有」 几种。 13.气缸套有和两种 二、解释术语 1.燃烧室 2.湿式缸套 3.扭曲环 4.活塞销偏置 5.“伞浮式”活塞销 6.全支承曲轴 7.曲轴平衡重 三、判断题（正确打√、错误打×） 1.汽油机常用干式缸套，而柴油机常用湿式缸 套。 () 2.安装气缸垫时，光滑面应朝向气缸体：若气缸体为铸铁材料，缸盖为铝合金材 料，光滑的一面应朝向缸 盖
10.活塞销与销座及连杆小头的配合有 及 二种形式。 11.油环的结构形式有 和 二种。 12.气环的截面形状主要有 、 、 、 几种。 13.气缸套有 和 两种。 二、解释术语 1.燃烧室 2.湿式缸套 3.扭曲环 4.活塞销偏置 5.“伞浮式”活塞销 6.全支承曲轴 7.曲轴平衡重 三、判断题（正确打√、错误打×） 1.汽油机常用干式缸套，而柴油机常用湿式缸 套。 （ ） 2.安装气缸垫时，光滑面应朝向气缸体；若气缸体为铸铁材料，缸盖为铝合金材 料，光滑的一面应朝向缸 盖。 （ ）
3.活塞顶是燃烧室的一部分，活塞头部主要用来安装活塞环，活塞裙部可起导向 的作 用。 ( 4.活塞在气缸内作匀速运 动。 () 5.活塞径向呈椭圆形，椭圆的长轴与活塞销轴线同 向。 () 6.气环的密封原理除了自身的弹力外，主要还是靠少量高压气体作用在环背产生 的背压而起的作 用。 ( ) 7.对于四冲程发动机，无论其是几缸，其作功间隔均为180°曲轴转 角。 ( 8.在CA6102发动机曲轴前端和第四道主轴承上设有曲轴轴向定位装 置。 ( 9.当飞轮上的点火正时记号与飞轮壳上的正时记号刻线对准时，第一缸活塞无疑 正好处于压缩行程上止点位 置。 10.多缸发动机的曲轴均采用全支 承。 (
3.活塞顶是燃烧室的一部分，活塞头部主要用来安装活塞环，活塞裙部可起导向 的作 用。 （ ） 4.活塞在气缸内作匀速运 动。 （ ） 5.活塞径向呈椭圆形，椭圆的长轴与活塞销轴线同 向。 （ ） 6.气环的密封原理除了自身的弹力外，主要还是靠少量高压气体作用在环背产生 的背压而起的作 用。 （ ） 7.对于四冲程发动机，无论其是几缸，其作功间隔均为 180°曲轴转 角。 （ ） 8.在 CA6102 发动机曲轴前端和第四道主轴承上设有曲轴轴向定位装 置。 （ ） 9.当飞轮上的点火正时记号与飞轮壳上的正时记号刻线对准时，第一缸活塞无疑 正好处于压缩行程上止点位 置。 （ ） 10.多缸发动机的曲轴均采用全支 承。 （ ）
11.多缸发动机曲轴曲柄上均设置有平衡重 块。 四、选择题 1.CA6102型汽车发动机采用的是()。 A、干式缸套B、湿式缸套 C、无缸套结构 2.曲轴上的平衡重一般设在( )。 A、曲轴前端B、曲轴后端C、曲柄上 3.曲轴后端的回油螺纹的旋向应该是()。 A、与曲轴转动方向相同B、与曲轴转动方向相反 4.CA1092汽车发动机支承采用的是()。 A、前一后二支承B、前二后一支承C、前二后二支承 5.YC6105QC柴油机其连杆与连杆盖的定位采用()。 A、连杆螺栓本身B、定位套筒C、止口D、锯齿定位 6.外圆切槽的扭曲环安装时切槽()。 A、向上B、向下 7.曲轴轴向定位点采用的是()。 A、一点定位B、二点定位C、三点定位
11.多缸发动机曲轴曲柄上均设置有平衡重 块。 （ ） 四、选择题 1.CA6102 型汽车发动机采用的是（ ）。 A、干式缸套 B、湿式缸套 C、无缸套结构 2.曲轴上的平衡重一般设在（ ）。 A、曲轴前端 B、曲轴后端 C、曲柄上 3.曲轴后端的回油螺纹的旋向应该是（ ）。 A、与曲轴转动方向相同 B、与曲轴转动方向相反 4.CA1092 汽车发动机支承采用的是（ ）。 A、前一后二支承 B、前二后一支承 C、前二后二支承 5.YC6105QC 柴油机其连杆与连杆盖的定位采用（ ）。 A、连杆螺栓本身 B、定位套筒 C、止口 D、锯齿定位 6.外圆切槽的扭曲环安装时切槽（ ）。 A、向上 B、向下 7.曲轴轴向定位点采用的是（ ）。 A、一点定位 B、二点定位 C、三点定位
五、问答题 1.简答活塞连杆组的作用。 2.简答曲轴飞轮组的作用。 3.简答气环与油环的作用。 4.CA1092汽车发动机曲轴前端装有扭转减振器，简述其作用是什么。 5.活塞环的断面形状为什么很少做成矩形的？ 6.安装气环时应注意些什么？ 7.曲轴由哪几部分组成？ 8对活塞有何要求？现代发动机活塞都采用什么材料？ 9.气缸盖的作用是什么？安装时有什么要求？ 10.填写出下图各序号的零件名称。 第二部分：答案 一、填空题 1.高温：高压：高速：化学腐蚀。 2.发动机的基础：发动机所有零件和附件：各种载荷。 3.一般式：龙门式：隧道式：龙门式。 4.盆形：楔形：扁球形。 5.敲缸：漏气：窜油：卡死：拉缸
五、问答题 1.简答活塞连杆组的作用。 2.简答曲轴飞轮组的作用。 3.简答气环与油环的作用。 4.CA1092 汽车发动机曲轴前端装有扭转减振器，简述其作用是什么。 5.活塞环的断面形状为什么很少做成矩形的？ 6.安装气环时应注意些什么？ 7.曲轴由哪几部分组成？ 8.对活塞有何要求？现代发动机活塞都采用什么材料？ 9.气缸盖的作用是什么？安装时有什么要求？ 10.填写出下图各序号的零件名称。 第二部分：答案 一、填空题 1.高温；高压；高速；化学腐蚀。 2.发动机的基础；发动机所有零件和附件；各种载荷。 3.一般式；龙门式；隧道式；龙门式。 4.盆形；楔形；扁球形。 5.敲缸；漏气；窜油；卡死；拉缸
