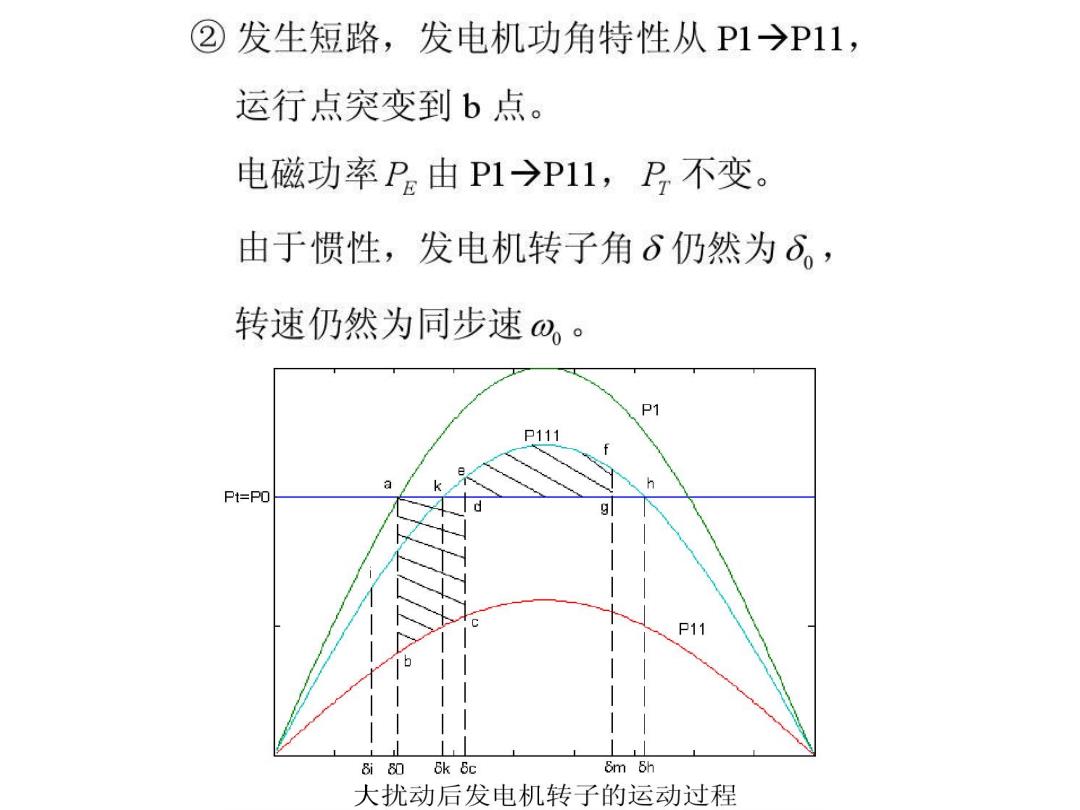

②发生短路，发电机功角特性从P1→P11, 运行点突变到b点。 电磁功率P由P1→P11,P不变。 由于惯性，发电机转子角6仍然为δ， 转速仍然为同步速⊙。。 P111 Pt=PO P11 8i80 8k 8c 8m 5h 大扰动后发电机转子的运动过程

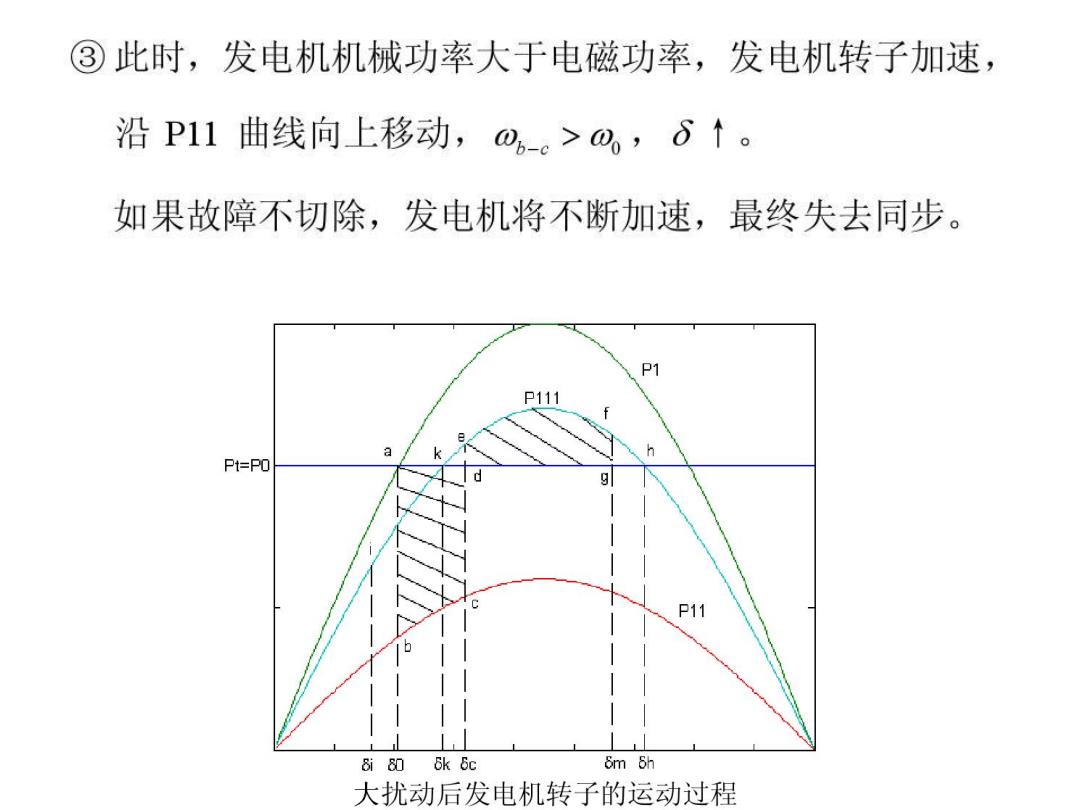

③此时，发电机机械功率大于电磁功率，发电机转子加速， 沿P11曲线向上移动，0，-。>0，δ↑。 如果故障不切除，发电机将不断加速，最终失去同步。 P1 P111 h Pt=PO P11 8i 80 8k 8c 6m 5h 大扰动后发电机转子的运动过程

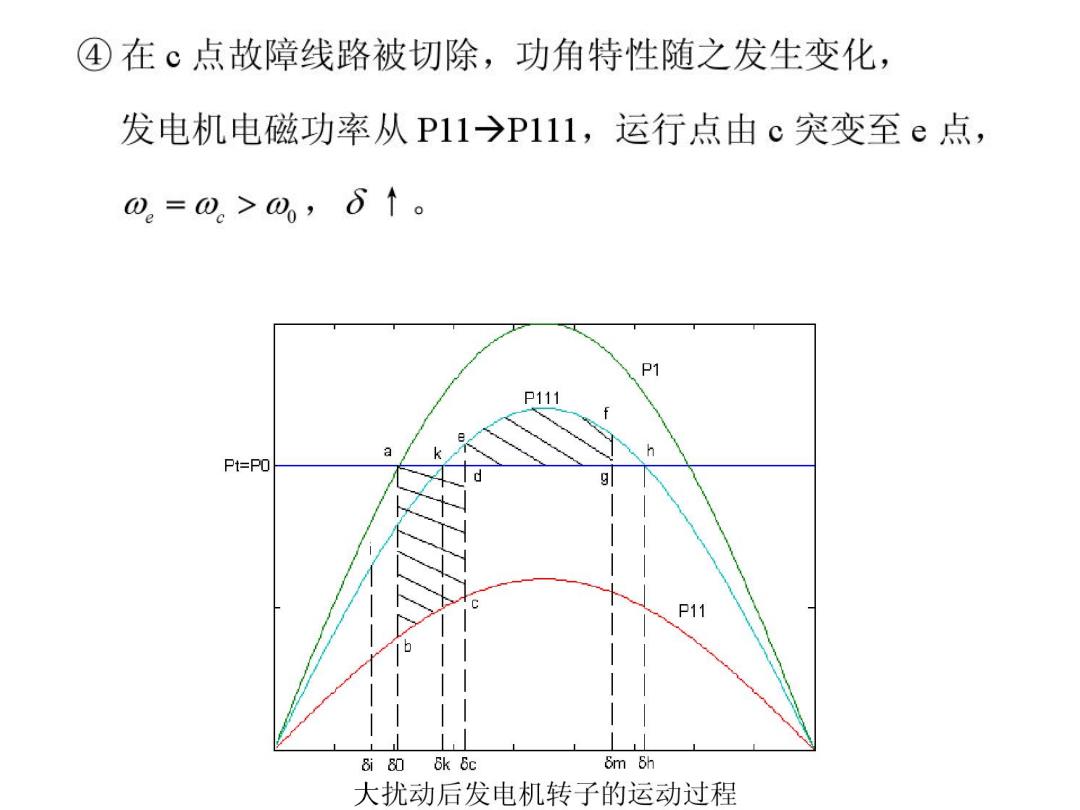

④在点故障线路被切除，功角特性随之发生变化， 发电机电磁功率从P11→P111,运行点由c突变至e点， 0=0。>0,,δ↑。 P1 P111 h Pt=PO P11 8i806k6c 6m 5h 大扰动后发电机转子的运动过程
⑤此时，发电机机械功率小于电磁功率，发电机转子开始减速， 因为此时转速大于同步速，因此虽然转速开始降低， 但转子角将会继续增大，①。>®，-r>m,6↑。 P1 P111 h Pt=PO P11 8i806k6c 6m 5h 大扰动后发电机转子的运动过程

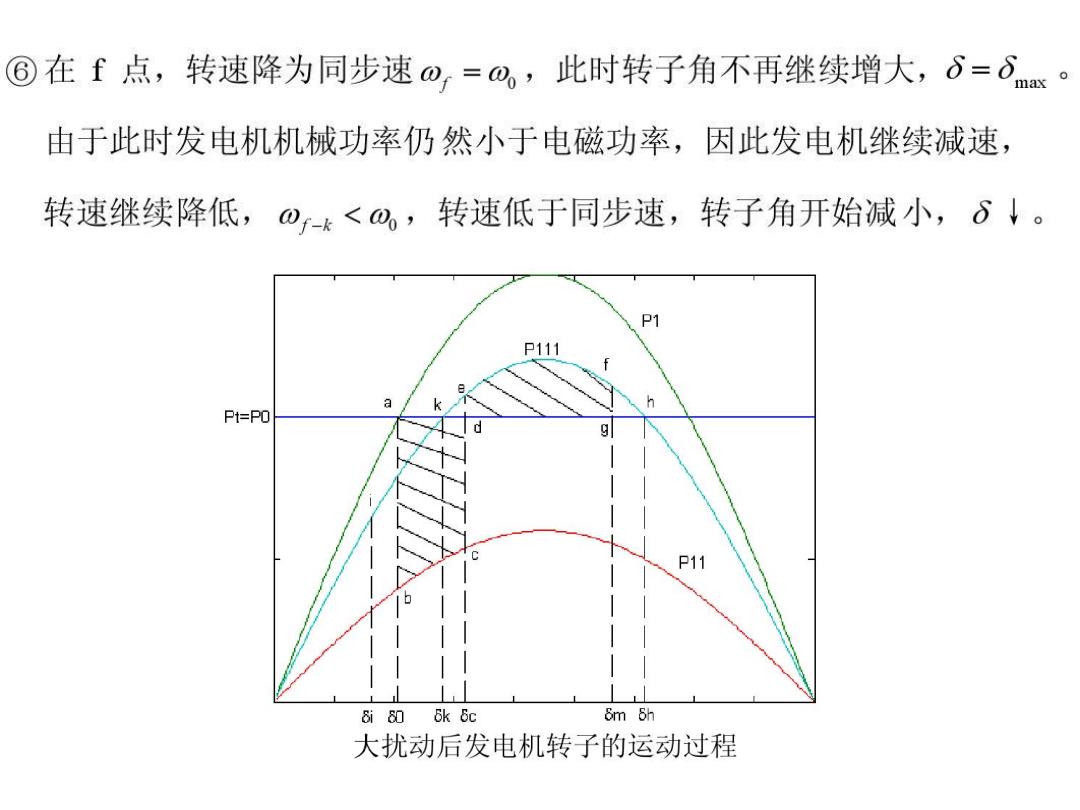

⑥在f点，转速降为同步速o,=o,，此时转子角不再继续增大，δ=δmx。 由于此时发电机机械功率仍然小于电磁功率，因此发电机继续减速， 转速继续降低，⊙-k<@,转速低于同步速，转子角开始减小，δ↓。 p P1 a h Pt=P0 g P11 8i806k6c 6m 5h 大扰动后发电机转子的运动过程
