凸极机和多机系统功角特性 一、凸极同步发电机的功角特性 。凸极发电机和隐极发电机的差别在于，隐 极机转子的材料所构成的磁阻几乎是圆心 对称的，因此在d轴和q轴上所产生的磁 阻相同，对应的等值电抗可以认为相等， 即xd=Xq
凸极机和多机系统功角特性 一、凸极同步发电机的功角特性 凸极发电机和隐极发电机的差别在于，隐 极机转子的材料所构成的磁阻几乎是圆心 对称的，因此在 d 轴和 q 轴上所产生的磁 阻相同，对应的等值电抗可以认为相等， 即xd= xq
凸极机转子示意图如图所示： 凸极机转子 可以看出，其q轴对应的铁芯要比d轴对应的铁芯多， 因此q轴磁阻小，对应的等值电抗认为x:>x,。 凸极机向量图如图所示：

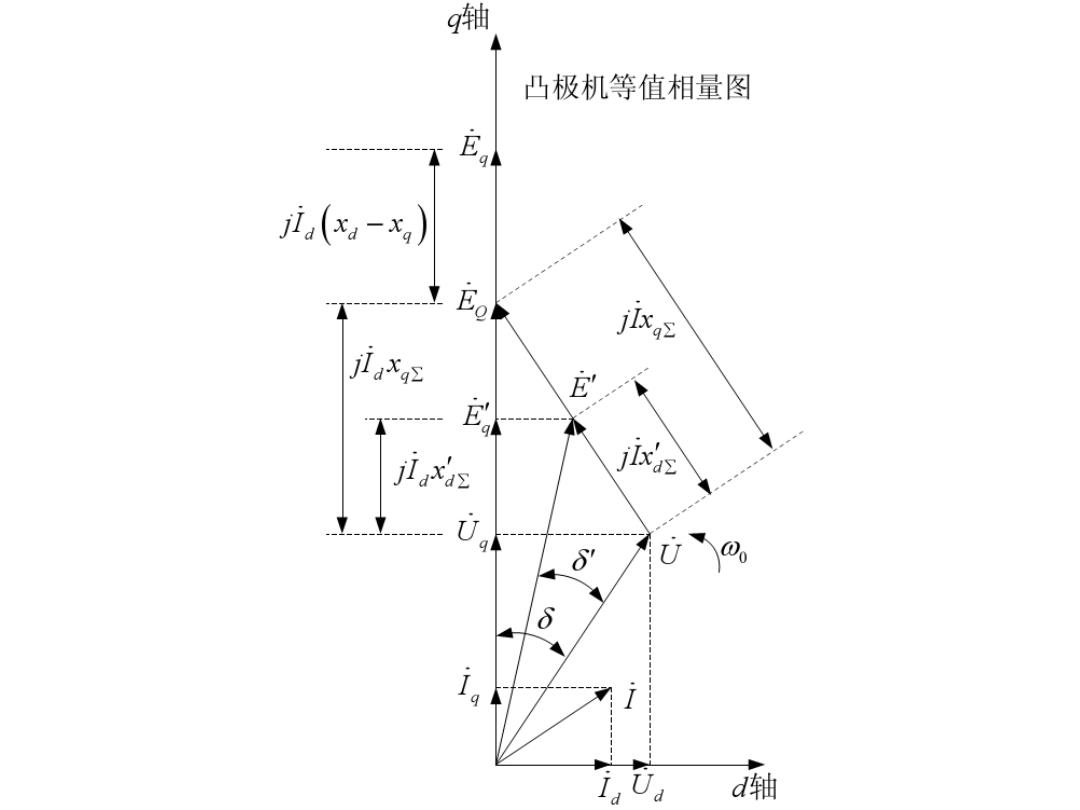

轴 凸极机等值相量图 i(x-x） 含 jlaxd配 6 U Ua d轴
9轴 凸极机等值相量图 ji(xa-x) a)以空载电动势和同步电抗表示发电机时： jle E。-Ug 由图可知， E,=U,+1 xaz 0=Ua-IXGE U Xq正 代入电磁功率表达式，得到： 10. 轴 U_E0_U0 B=U+0=U,B。-Ua+0SS UUa Xa xa xa sinò+2x sin 28 d XaZ
分析： A、由于凸极发电机d轴和q轴电抗不同，功率中 出现了一个按两倍频功角的正弦变化的分量，称 为磁阻功率。 B、对于凸极机，当发电机空载电势恒定时，功率极 限值出现在功角小于90°处。 C、磁阻使功角特性曲线畸变，功率极限略有增加。 PE=- d π ,π 2 凸极机空载电势恒定时的功角特性
