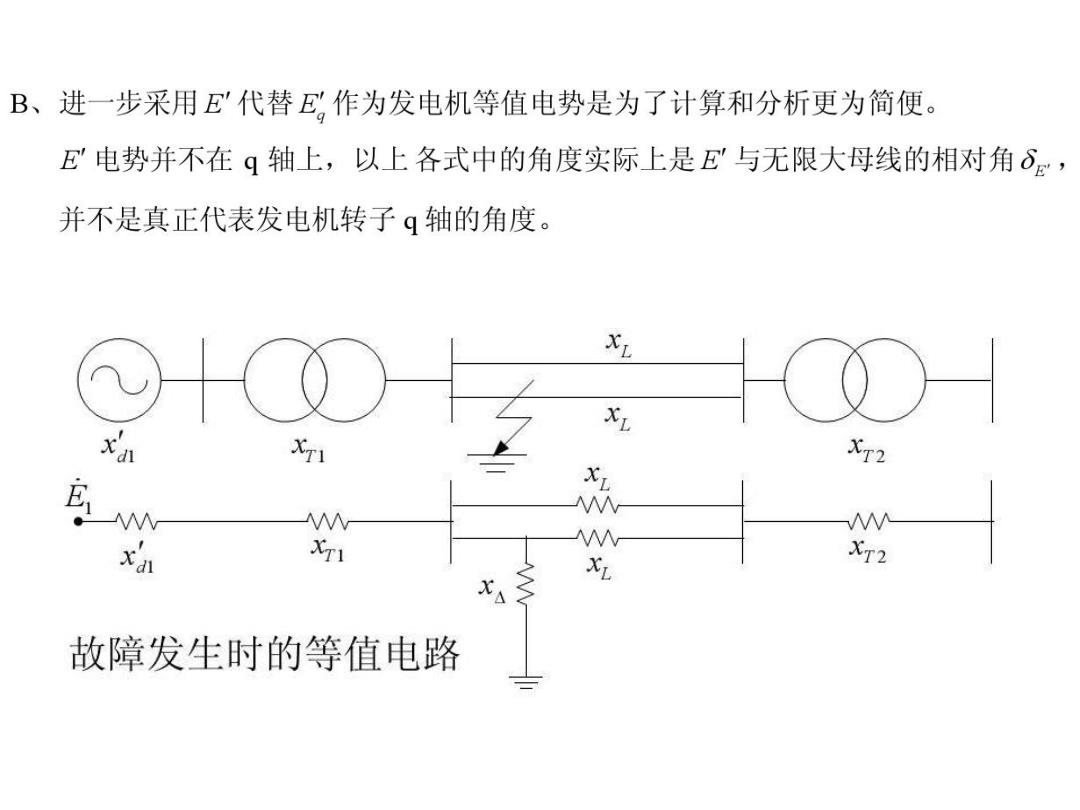

B、进一步采用E代替E,作为发电机等值电势是为了计算和分析更为简便。 E电势并不在q轴上，以上各式中的角度实际上是E与无限大母线的相对角δg, 并不是真正代表发电机转子q轴的角度。 ⊙D z z XT2 z M xa XTI XL XT2 故障发生时的等值电路
C、系统故障情况下正序网络的附加电抗x的大小可由故障的复合序网确定。 D、 x,>x,故障情况下发电机电磁功率总是小于正常情况的输送值， 不考虑汽门调节作用，发电机的机械功率不变， 发电机受到的机械功率大于它发出的电磁功率。 因而，在故障发生后发电机将加速。 z XL x dn 七2 N XTI W XL XT2 故障发生时的等值电路

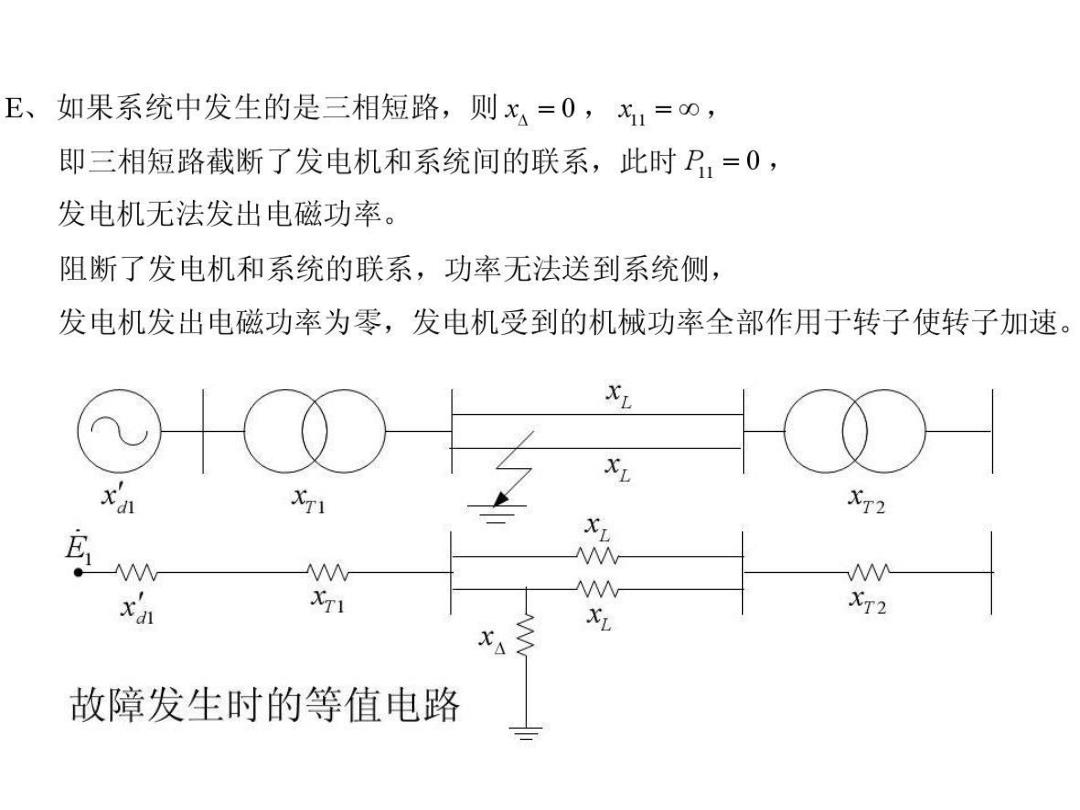

E、 如果系统中发生的是三相短路，则x=0,x,=0, 即三相短路截断了发电机和系统间的联系，此时P,=0, 发电机无法发出电磁功率。 阻断了发电机和系统的联系，功率无法送到系统侧， 发电机发出电磁功率为零，发电机受到的机械功率全部作用于转子使转子加速。 z z XT2 z N XTI X XL XT2 故障发生时的等值电路

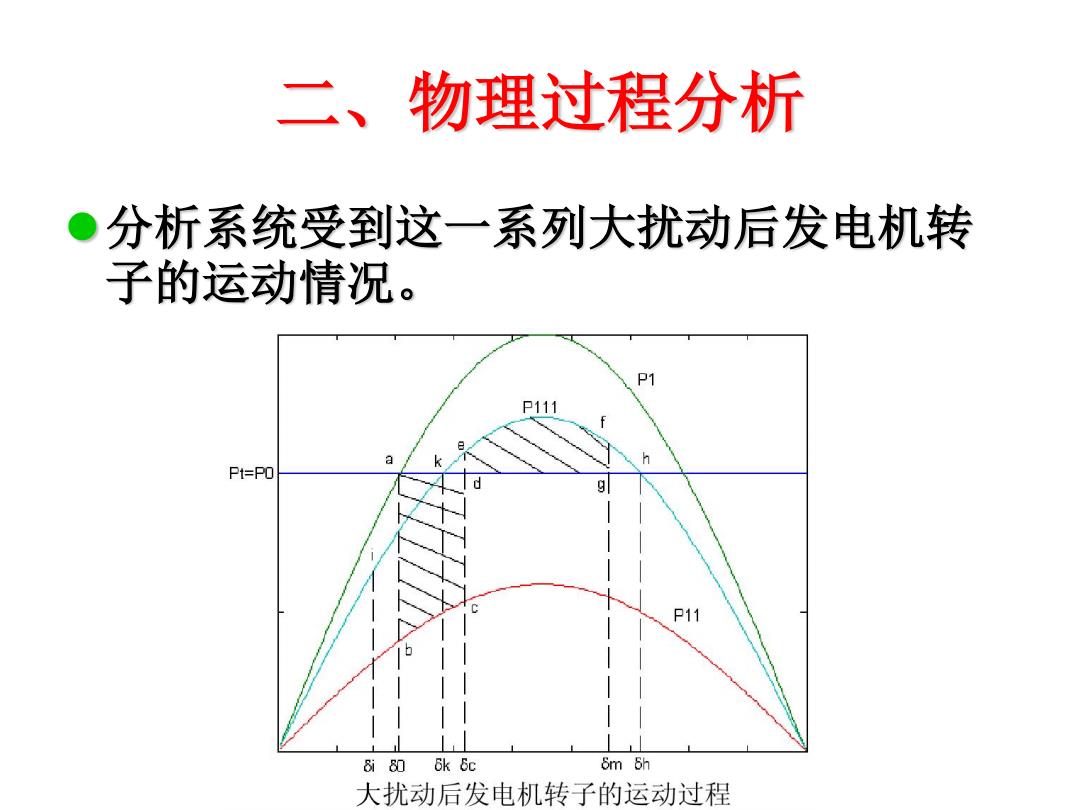

二、物理过程分析 。分析系统受到这一系列大扰动后发电机转 子的运动情况。 P111 h Pt=P0 g P11 8i806k6c 6m Sh 大扰动后发电机转子的运动过程
二、物理过程分析 分析系统受到这一系列大扰动后发电机转 子的运动情况

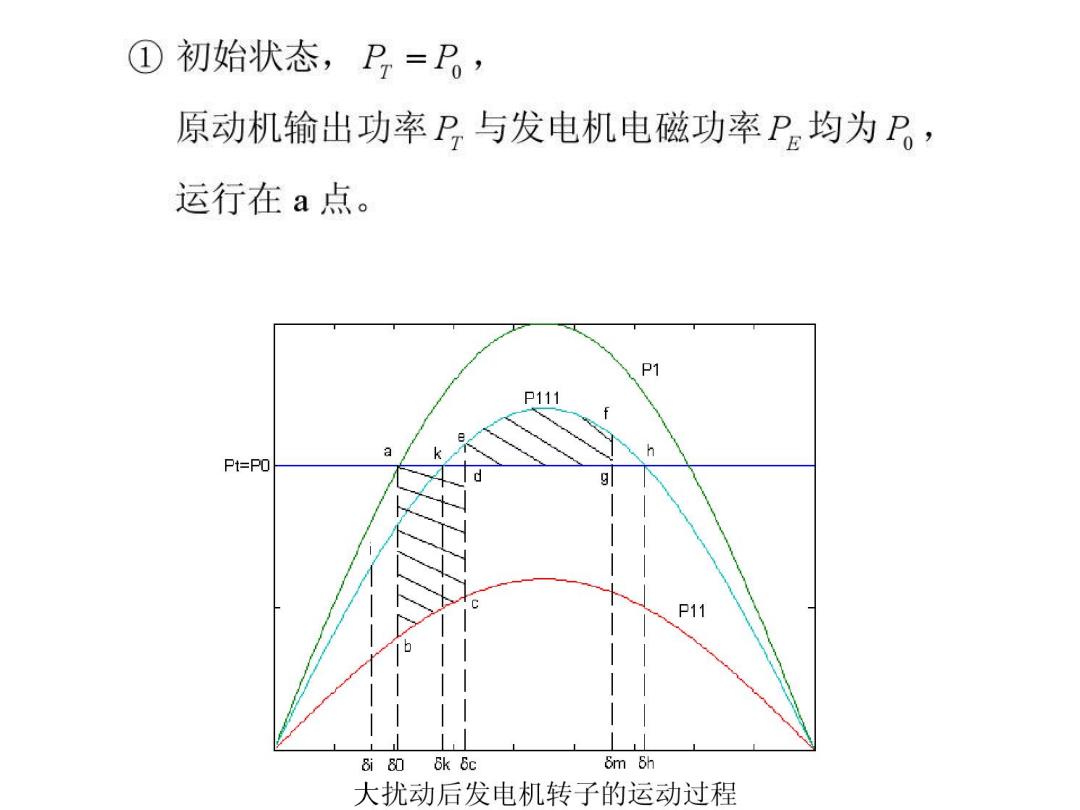

①初始状态，P,=P 原动机输出功率P与发电机电磁功率P。均为P, 运行在a点。 P1 P111 h Pt=PO P11 8i 80 8k 8c 6m 5h 大扰动后发电机转子的运动过程
