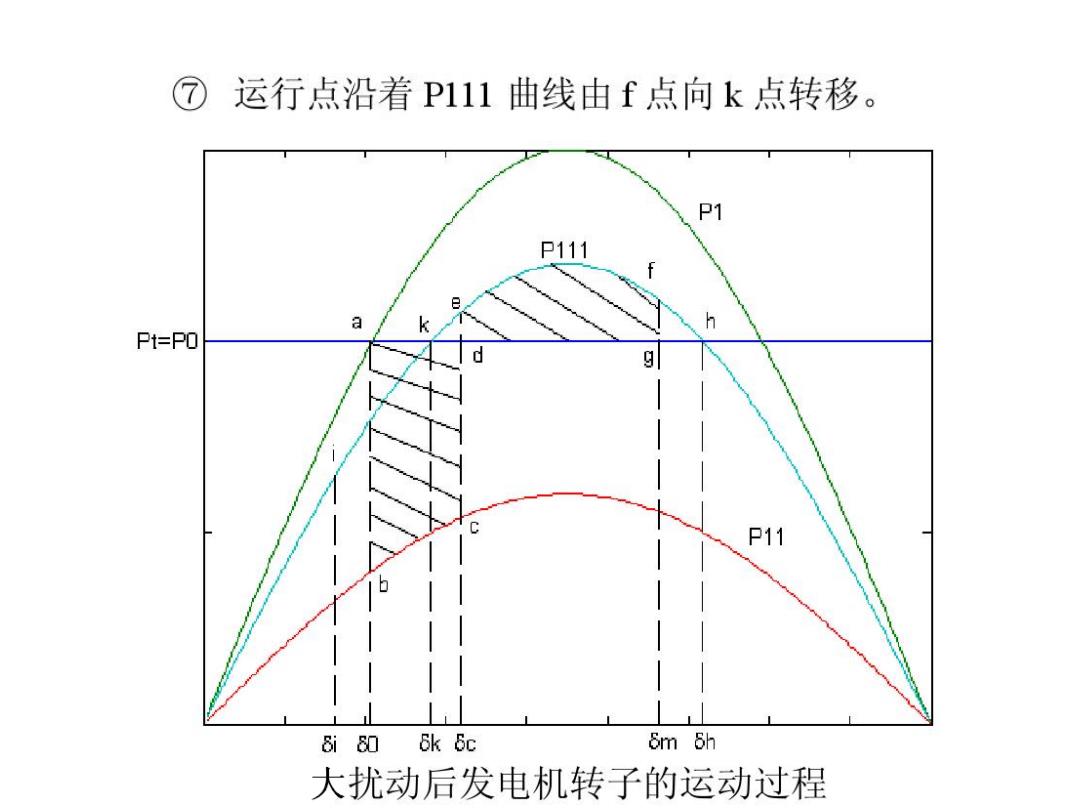

运行点沿着P111曲线由f点向k点转移。 P1 P111 a Pt=PO g P11 8i80 6k Bc Sm 5h 大扰动后发电机转子的运动过程

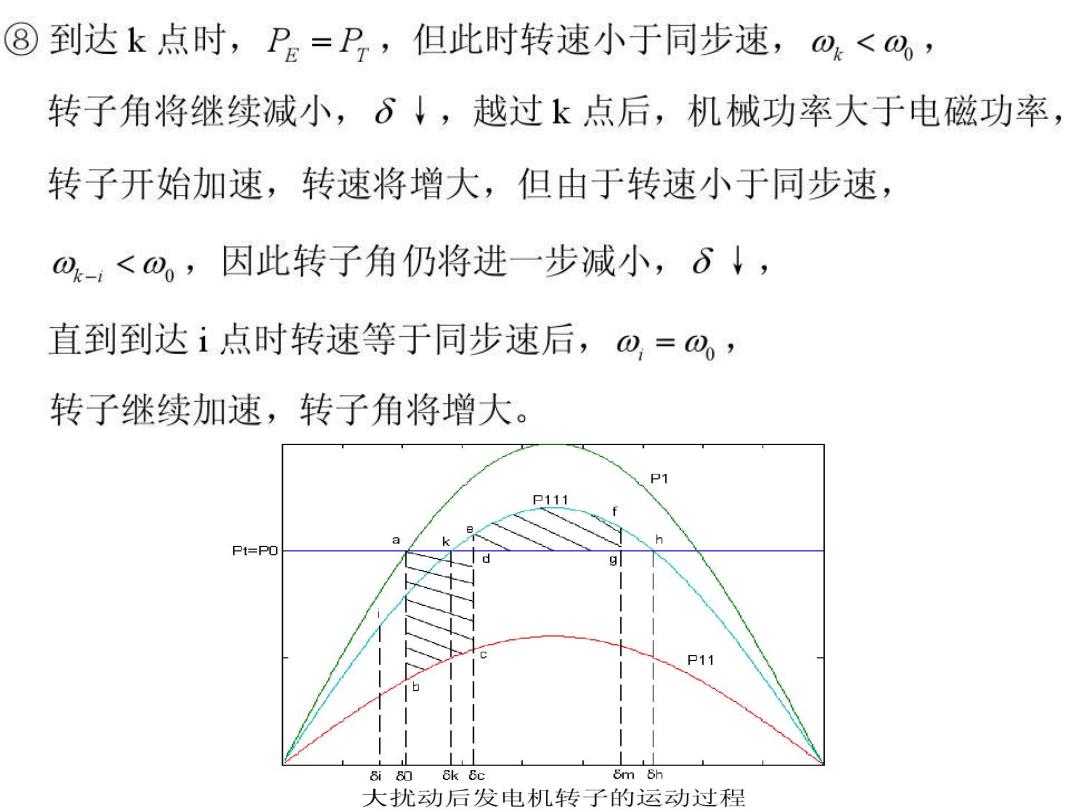

⑧到达k点时，P。=P，但此时转速小于同步速，o<, 转子角将继续减小，δ↓，越过k点后，机械功率大于电磁功率， 转子开始加速，转速将增大，但由于转速小于同步速， @-<⊙。，因此转子角仍将进一步减小，6↓， 直到到达i点时转速等于同步速后，⊙，=@，， 转子继续加速，转子角将增大。 P1 P111 h Pt=PO g P11 8i80 8k 8c Sm 5h 大扰动后发电机转子的运动过程

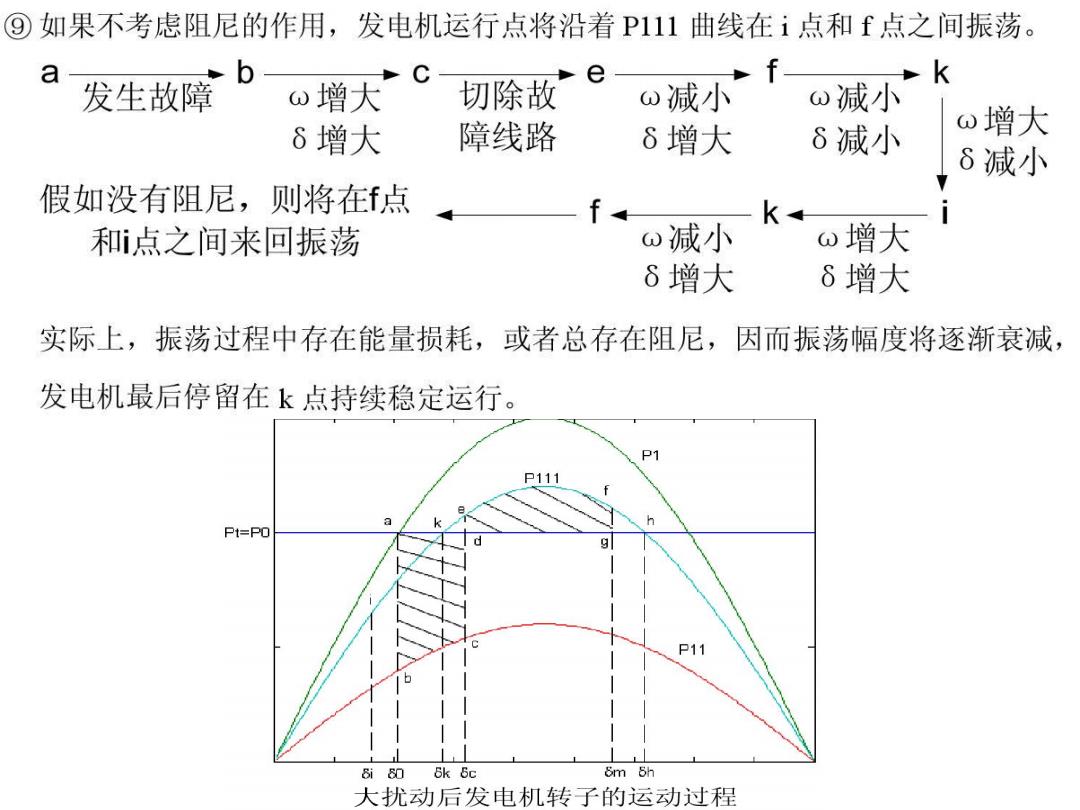

⑨如果不考虑阻尼的作用，发电机运行点将沿着P111曲线在i点和f点之间振荡。 a k 发生故障 o增大 切除故 ⊙减小 ω减小 6增大 障线路 6增大 6减小 o增大 δ减小 假如没有阻尼，则将在点 f K i 和点之间来回振荡 o减小 ω增大 δ增大 δ增大 实际上，振荡过程中存在能量损耗，或者总存在阻尼，因而振荡幅度将逐渐衰减， 发电机最后停留在k点持续稳定运行。 P1 P111 h Pt=P0 P11 8i80 8k 6c 8m 5h 大扰动后发电机转子的运动过程

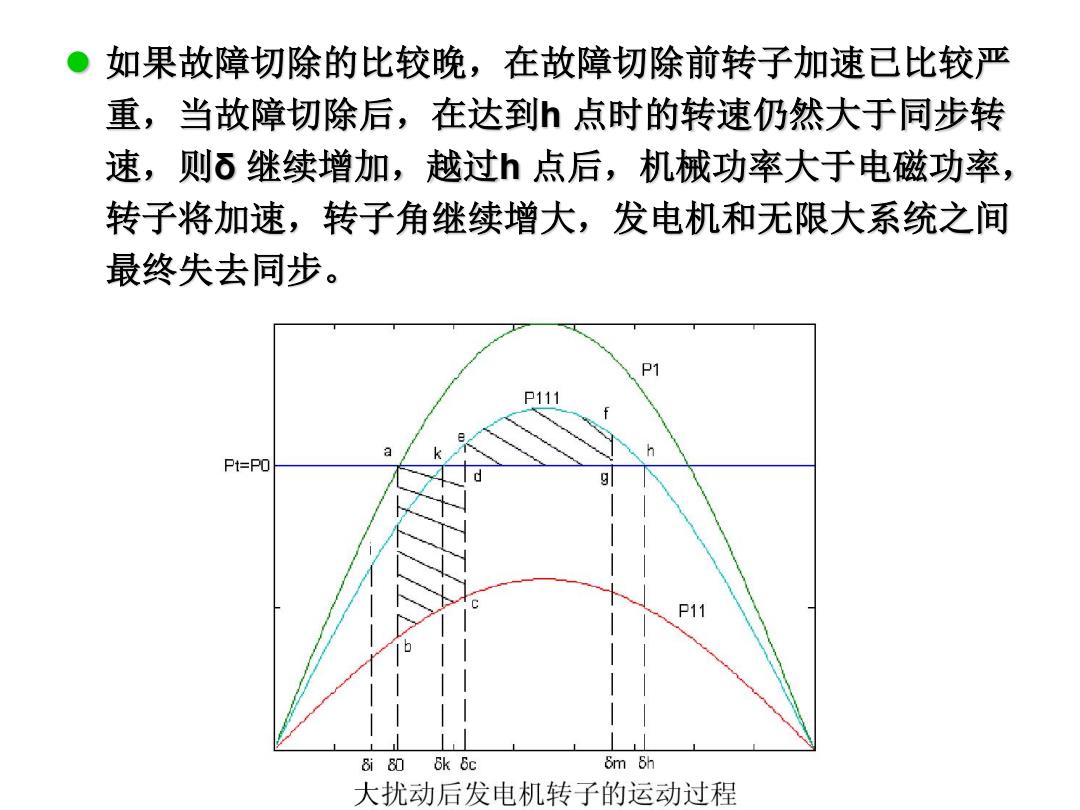

。如果故障切除的比较晚，在故障切除前转子加速已比较严 重，当故障切除后，在达到点时的转速仍然大于同步转 速，则δ继续增加，越过点后，机械功率大于电磁功率， 转子将加速，转子角继续增大，发电机和无限大系统之间 最终失去同步。 P1 P11 Pt=P0 P11 8i80 6k 8c 6m 5h 大扰动后发电机转子的运动过程
如果故障切除的比较晚，在故障切除前转子加速已比较严 重，当故障切除后，在达到h 点时的转速仍然大于同步转 速，则δ 继续增加，越过h 点后，机械功率大于电磁功率， 转子将加速，转子角继续增大，发电机和无限大系统之间 最终失去同步

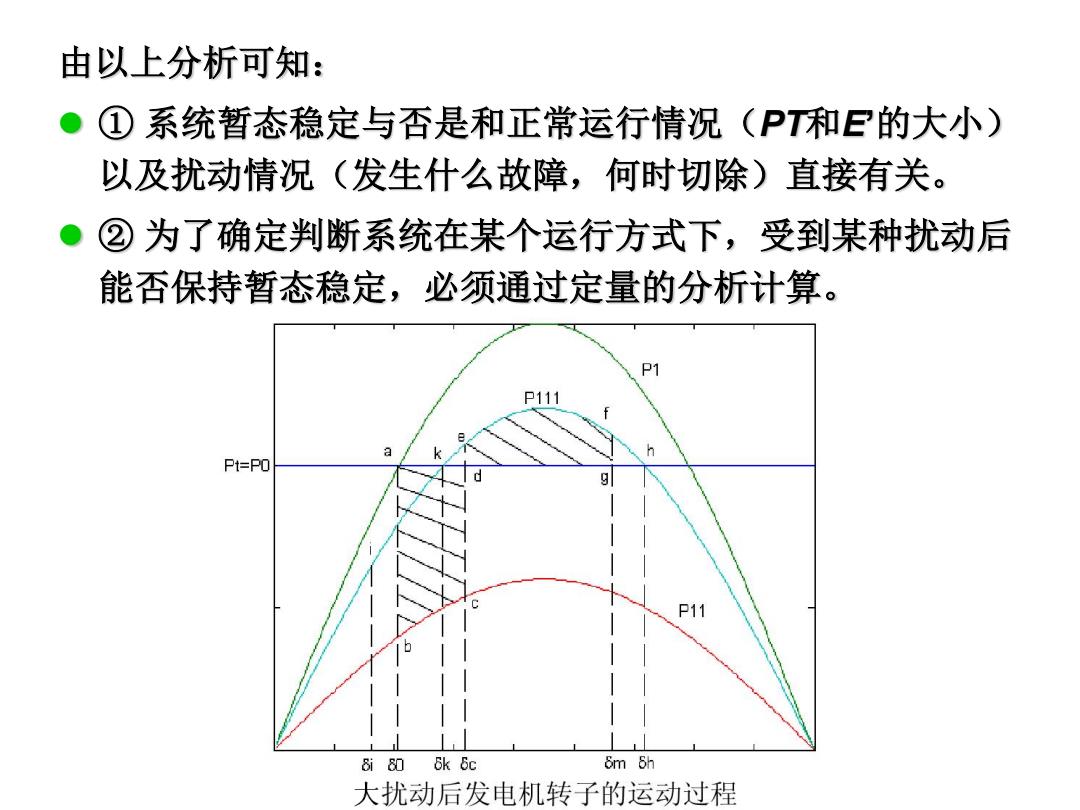

由以上分析可知： ●① 系统暂态稳定与否是和正常运行情况(PT和E的大小) 以及扰动情况（发生什么故障，何时切除）直接有关。 ②为了确定判断系统在某个运行方式下，受到某种扰动后 能否保持暂态稳定，必须通过定量的分析计算。 P1 P111 Pt=PO P11 8i 80 8k 8c 6m 5h 大扰动后发电机转子的运动过程
由以上分析可知： ① 系统暂态稳定与否是和正常运行情况（PT和E’的大小） 以及扰动情况（发生什么故障，何时切除）直接有关。 ② 为了确定判断系统在某个运行方式下，受到某种扰动后 能否保持暂态稳定，必须通过定量的分析计算
