负荷模型 一、负荷特性 ●负荷特性：负荷功率和节点电压及频率的 关系，即P,Q和U,f的关系。 。电压和频率的变化直接影响该节点上的负 荷的工况，即负荷从网络吸收的功率。 ●负荷变化又反过来影响系统的电压和频率
负荷模型 一、负荷特性 负荷特性：负荷功率和节点电压及频率的 关系，即PL ,QL和U,f 的关系。 电压和频率的变化直接影响该节点上的负 荷的工况，即负荷从网络吸收的功率。 负荷变化又反过来影响系统的电压和频率
当系统发生扰动时，U,f发生变化，引起负荷P,O的变化； 而P,Q,的变化又反过来影响U,f,这种相互作用，使得分析 稳定问题更为复杂。 因此要研究系统的稳定性，必须了解负荷特性。 负荷分布广，数量大，种类多，使得在稳定研究中负荷模型的 准确选用十分困难，是目前电力系统研究中的主要难点之一

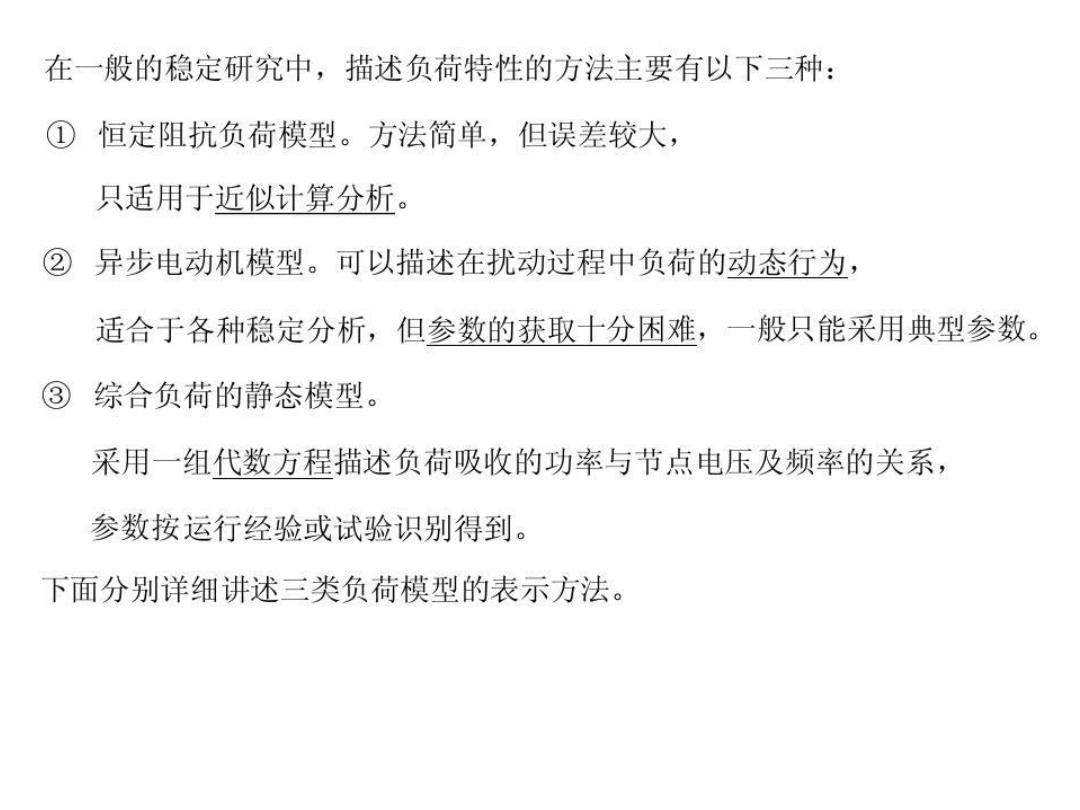

在一般的稳定研究中，描述负荷特性的方法主要有以下三种： 恒定阻抗负荷模型。方法简单，但误差较大， 只适用于近似计算分析。 异步电动机模型。可以描述在扰动过程中负荷的动态行为， 适合于各种稳定分析，但参数的获取十分困难，一般只能采用典型参数。 综合负荷的静态模型。 采用一组代数方程描述负荷吸收的功率与节点电压及频率的关系， 参数按运行经验或试验识别得到。 下面分别详细讲述三类负荷模型的表示方法
二、恒定阻抗模型 假设所有负荷均为恒定阻抗（或恒定导纳）。 这样做，实际上就是近似地认为负荷从系统吸收的功率 总是正比于负荷节点电压的平方。 Z=R+ix,P.=U2 g2=0年g R 这是最简单的处理负荷的方法
三、异步电动机模型 1、异步电动机暂态等值电路 + X. x, 异步电动机等值电路 其中，和X、为定子绕组的电阻和漏抗： )和X,为转子绕组的电阻和漏抗： ”m和Xm为铁损等值电阻和定转子互感抗， 均为自身容量基值下的标么值。 电压电流之间的关系有： U,=Z,,—→异步电动机机端特性方程 ZL=(,+jx,)+(m+jxm)1/(r,/s+jx,)
