口面形状 口面场分布 263B(弧度) FSIL(dB) 方向函数 E面：0.89品 E面，in% Ey=Eo -13.2 1 H面：0.89 D H面，in 矩形 E面：0.89D2 -13.2 E面：sin 化，=cos积 0.81 cos H面：1.18 -23.0 H面： 1-(层) n=0 1.022a -17.6 J() Ey=Eo [-(会] m=1 1.272a -24.6 0.75 J2() n-2 1.47à -30.6 0.56 Jz(4) 圆形 m=0 1.2à -17.6 E,=E0.3+0.7× m=1 1.14会 -22.4 0.91 -g)]} n=2 17会 -27.5 0.87 STE_A.J.YUE 西安电子科技大学通信工程学院 6
STE_A.J.YUE 西安电子科技大学通信工程学院 6

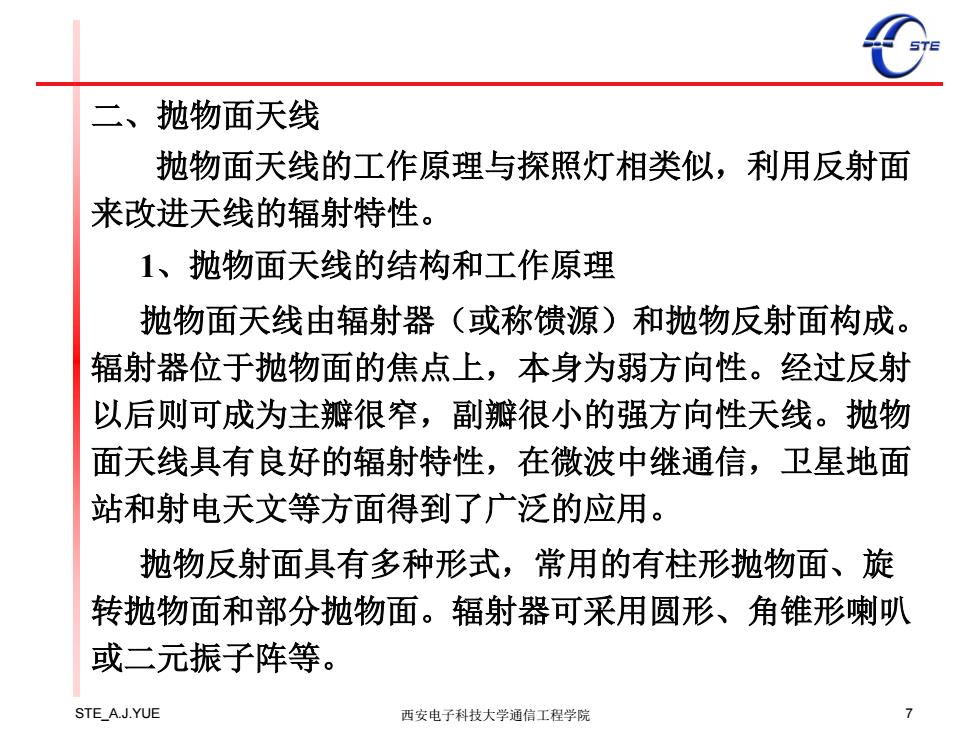

二、 抛物面天线 抛物面天线的工作原理与探照灯相类似，利用反射面 来改进天线的辐射特性。 1、抛物面天线的结构和工作原理 抛物面天线由辐射器（或称馈源）和抛物反射面构成。 辐射器位于抛物面的焦点上，本身为弱方向性。经过反射 以后则可成为主瓣很窄，副瓣很小的强方向性天线。抛物 面天线具有良好的辐射特性，在微波中继通信，卫星地面 站和射电天文等方面得到了广泛的应用。 抛物反射面具有多种形式，常用的有柱形抛物面、旋 转抛物面和部分抛物面。辐射器可采用圆形、角锥形喇叭 或二元振子阵等。 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 7 二、抛物面天线 抛物面天线的工作原理与探照灯相类似，利用反射面 来改进天线的辐射特性。 1、抛物面天线的结构和工作原理 抛物面天线由辐射器（或称馈源）和抛物反射面构成。 辐射器位于抛物面的焦点上，本身为弱方向性。经过反射 以后则可成为主瓣很窄，副瓣很小的强方向性天线。抛物 面天线具有良好的辐射特性，在微波中继通信，卫星地面 站和射电天文等方面得到了广泛的应用。 抛物反射面具有多种形式，常用的有柱形抛物面、旋 转抛物面和部分抛物面。辐射器可采用圆形、角锥形喇叭 或二元振子阵等
抛物面天线的工作原理可借鉴几何光学射线法说明， 令馈源天线的相位中心与抛物面天线焦点F重合。由F 发出的球面波服从几何光学射线定律： a、反射线平行律：由焦点发出的射线经抛物面发射 后，反射线与轴线平行； b、等光程律：所有从F发出的射线经抛物面发射后， 反射线到达任何与抛物面天线轴垂直的平面的光程相等。 即从焦点F发出的射线，经抛物面反射后平行于OF 轴，从而在口面上可得到近似均匀的平面波。该特性是 抛物面天线辐射的重要理论依据。 STE_A.J.YUE 西安电子科技大学通信工程学院 6
STE_A.J.YUE 西安电子科技大学通信工程学院 8 抛物面天线的工作原理可借鉴几何光学射线法说明， 令馈源天线的相位中心与抛物面天线焦点 F 重合。由F 发出的球面波服从几何光学射线定律： a、反射线平行律：由焦点发出的射线经抛物面发射 后，反射线与轴线平行； b、等光程律：所有从F发出的射线经抛物面发射后， 反射线到达任何与抛物面天线轴垂直的平面的光程相等。 即从焦点 F 发出的射线，经抛物面反射后平行于OF 轴，从而在口面上可得到近似均匀的平面波。该特性是 抛物面天线辐射的重要理论依据

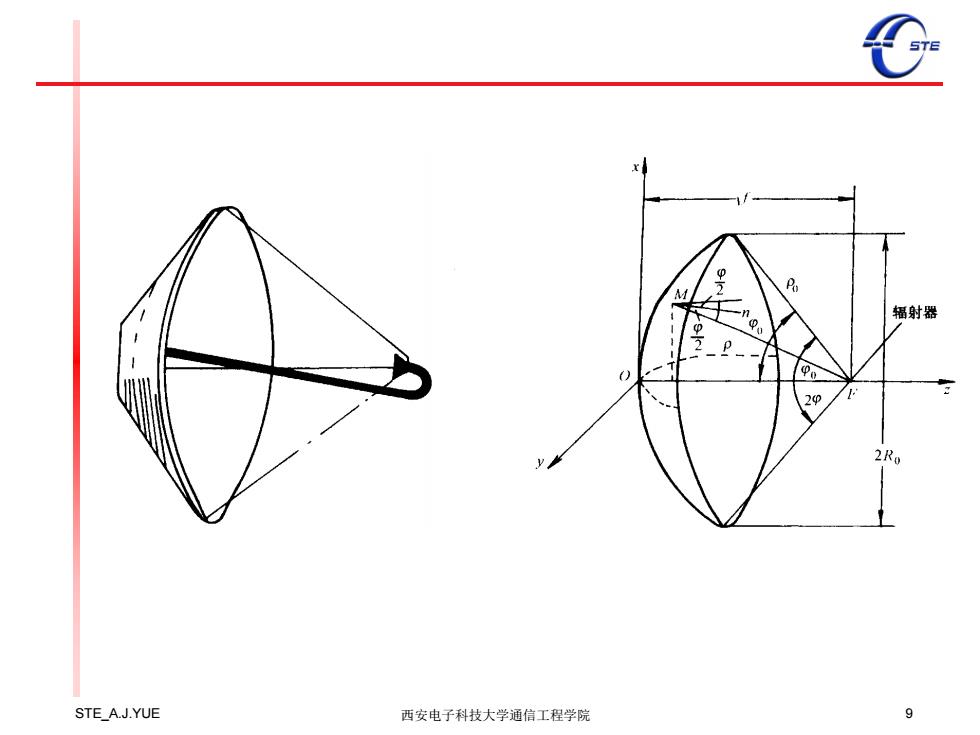

辐射器 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 9
