一、 引言 无线电广播，通信，遥测，遥控以及导航等无线电系 统都是利用无线电波来传递信号的。而无线电波的发 射和接收都通过天线来完成。因此天线设备是无线电 系统中重要的组成部分。下图指出了天线设备在典型 的无线电系统中的地位。 接 射天 电磁波 自然传播途径 发射机 线 接收机 馈线 馈线 无线电通信系统的基本方框图 STE_A.J.YUE 西安电子科技大学通信工程学院 2
STE_A.J.YUE 西安电子科技大学通信工程学院 2 一、引言 无线电广播,通信,遥测,遥控以及导航等无线电系 统都是利用无线电波来传递信号的。而无线电波的发 射和接收都通过天线来完成。因此天线设备是无线电 系统中重要的组成部分。下图指出了天线设备在典型 的无线电系统中的地位。 无线电通信系统的基本方框图
由发射机产生的高频振荡能量，经过发射天线变为 电磁波能量，并向预定方向辐射，通过媒质传播到达接 收天线附近。接收天线将接收到的电磁波能量变为高频 振荡能量送入接收机，完成无线电波传输的全过程。 右图为无线电定位 系统的基本方框图。发 射天线和接收天线常合 天 用一副天线，利用天线 线 电磁波 开关的转换作用，分别 馈线 接入发射机和接收机。 当天线与发射机接通时， 天线开关 此天线作发射天线用当 发射机 天线与接收机接通时， 收机 此天线作接收天线用。 显示设备 图4-1-2 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 3 右图为无线电定位 系统的基本方框图。发 射天线和接收天线常合 用一副天线，利用天线 开关的转换作用，分别 接入发射机和接收机。 当天线与发射机接通时, 此天线作发射天线用当 天线与接收机接通时， 此天线作接收天线用。 由发射机产生的高频振荡能量，经过发射天线变为 电磁波能量，并向预定方向辐射，通过媒质传播到达接 收天线附近。接收天线将接收到的电磁波能量变为高频 振荡能量送入接收机，完成无线电波传输的全过程。 图 4-1-2
可见天线设备是将高频振荡能量和电磁波能量作可 逆转换的设备，是一种“换能器”。有换能效率问题， 开放结构能有效的辐射和接收电磁波。 天线设备在完成能量转换的过程中，带有方向性， 即对空间不同方向的辐射或接收效果并不一致，有空间 方向响应的问题，其次天线设备作为一个单口元件，在 输入端面上常体现为一个阻抗元件或等值阻抗元件。与 相连接的馈线或电路有阻抗匹配的问题。 天线的辐射场分布或接收来波场效应，以及与接收机， 发射机最佳的贯通，即馈线系统，就是天线工程所最关 心的问题。本章侧重讨论天线的辐射场空间分布问题。 STE_A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 4 可见天线设备是将高频振荡能量和电磁波能量作可 逆转换的设备，是一种“换能器” 。有换能效率问题， 开放结构能有效的辐射和接收电磁波。 天线设备在完成能量转换的过程中，带有方向性， 即对空间不同方向的辐射或接收效果并不一致，有空间 方向响应的问题，其次天线设备作为一个单口元件，在 输入端面上常体现为一个阻抗元件或等值阻抗元件。与 相连接的馈线或电路有阻抗匹配的问题。 天线的辐射场分布或接收来波场效应,以及与接收机， 发射机最佳的贯通，即馈线系统，就是天线工程所最关 心的问题。本章侧重讨论天线的辐射场空间分布问题

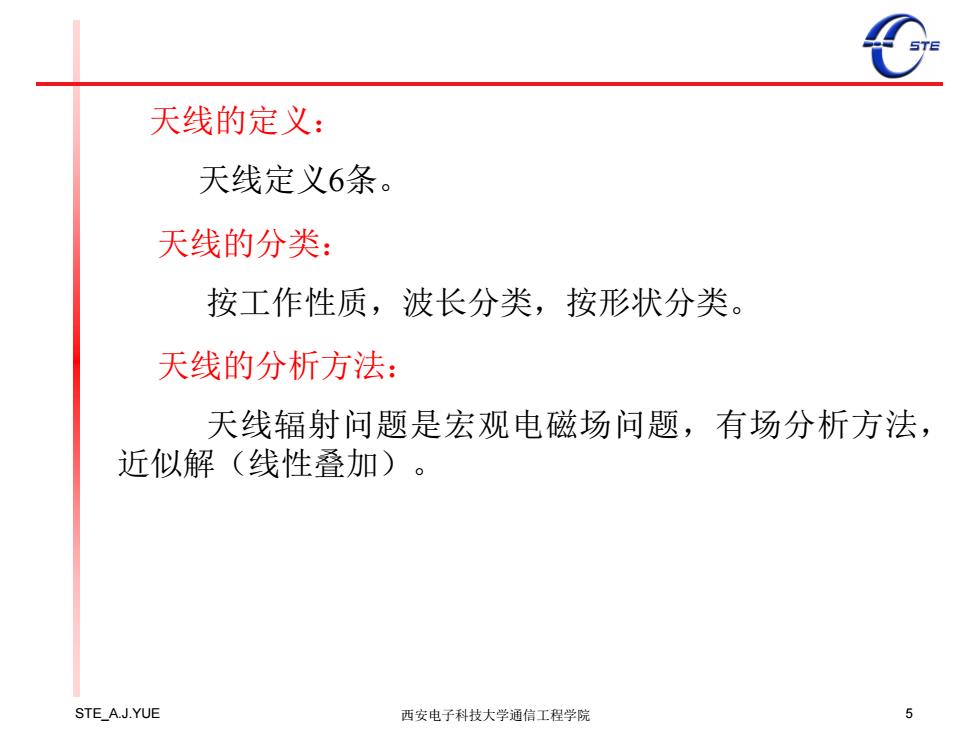

天线的定义： 天线定义6条。 天线的分类： 按工作性质，波长分类，按形状分类。 天线的分析方法： 天线辐射问题是宏观电磁场问题，有场分析方法， 近似解（线性叠加）。 STE A.J.YUE 西安电子科技大学通信工程学院 5
STE_A.J.YUE 西安电子科技大学通信工程学院 5 天线的定义： 天线定义6条。 天线的分类： 按工作性质，波长分类，按形状分类。 天线的分析方法： 天线辐射问题是宏观电磁场问题，有场分析方法， 近似解（线性叠加）
