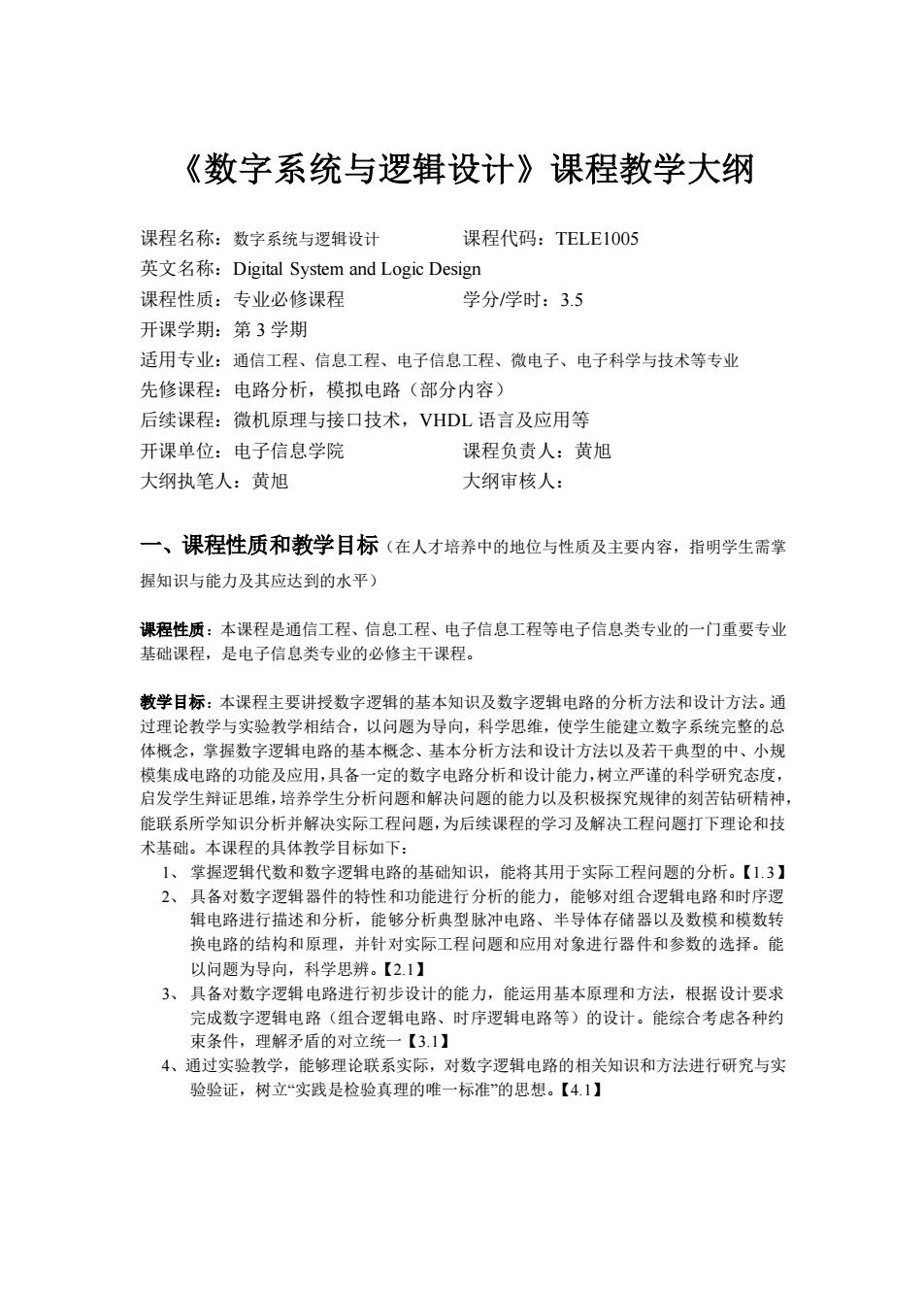

《数字系统与逻辑设计》课程教学大纲 课程名称：数字系统与逻辑设计 课程代码：TELE1005 英文名称：Digital System and Logic Design 课程性质：专业必修课程 学分/学时：3.5 开课学期：第3学期 适用专业：通信工程、信息工程、电子信息工程、微电子、电子科学与技术等专业 先修课程：电路分析，模拟电路（部分内容） 后续课程：微机原理与接口技术，VHDL语言及应用等 开课单位：电子信息学院 课程负责人：黄旭 大纲执笔人：黄旭 大纲审核人： 一、课程性质和教学目标（在人才培养中的地位与性质及主要内容，指明学生需掌 握知识与能力及其应达到的水平) 课程性质：本课程是通信工程、信息工程、电子信息工程等电子信息类专业的一门重要专业 基础课程，是电子信息类专业的必修主干课程。 教学目标：本课程主要讲授数字逻辑的基本知识及数字逻辑电路的分析方法和设计方法。通 过理论教学与实验教学相结合，以问题为导向，科学思维，使学生能建立数字系统完整的总 体概念，掌握数字逻辑电路的基本概念、基本分析方法和设计方法以及若干典型的中、小规 模集成电路的功能及应用，具备一定的数字电路分析和设计能力，树立严谨的科学研究态度， 启发学生辩证思维，培养学生分析问题和解决问题的能力以及积极探究规律的刻苦钻研精神， 能联系所学知识分析并解决实际工程问题，为后续课程的学习及解决工程问题打下理论和技 术基础。本课程的具体教学目标如下： 1、掌握逻辑代数和数字逻辑电路的基础知识，能将其用于实际工程问题的分析。【1.3】 2、具备对数字逻辑器件的特性和功能进行分析的能力，能够对组合逻辑电路和时序逻 辑电路进行描述和分析，能够分析典型脉冲电路、半导体存储器以及数模和模数转 换电路的结构和原理，并针对实际工程问题和应用对象进行器件和参数的选择。能 以问题为导向，科学用辨。【21】 3、具备对数字逻辑电路进行初步设计的能力，能运用基本原理和方法，根据设计要求 完成数字逻辑电路（组合逻辑电路、时序逻辑电路等）的设计。能综合考虑各种约 束条件，理解矛盾的对立统一【3.1】 4、通过实验教学，能够理论联系实际，对数字逻辑电路的相关知识和方法进行研究与实 险验证，树立“实践是检验真理的唯一标准”的思想。【41】
《数字系统与逻辑设计》课程教学大纲 课程名称：数字系统与逻辑设计 课程代码：TELE1005 英文名称：Digital System and Logic Design 课程性质：专业必修课程 学分/学时：3.5 开课学期：第 3 学期 适用专业：通信工程、信息工程、电子信息工程、微电子、电子科学与技术等专业 先修课程：电路分析，模拟电路（部分内容） 后续课程：微机原理与接口技术，VHDL 语言及应用等 开课单位：电子信息学院 课程负责人：黄旭 大纲执笔人：黄旭 大纲审核人： 一、课程性质和教学目标（在人才培养中的地位与性质及主要内容，指明学生需掌 握知识与能力及其应达到的水平） 课程性质：本课程是通信工程、信息工程、电子信息工程等电子信息类专业的一门重要专业 基础课程，是电子信息类专业的必修主干课程。 教学目标：本课程主要讲授数字逻辑的基本知识及数字逻辑电路的分析方法和设计方法。通 过理论教学与实验教学相结合，以问题为导向，科学思维，使学生能建立数字系统完整的总 体概念，掌握数字逻辑电路的基本概念、基本分析方法和设计方法以及若干典型的中、小规 模集成电路的功能及应用，具备一定的数字电路分析和设计能力，树立严谨的科学研究态度， 启发学生辩证思维，培养学生分析问题和解决问题的能力以及积极探究规律的刻苦钻研精神， 能联系所学知识分析并解决实际工程问题，为后续课程的学习及解决工程问题打下理论和技 术基础。本课程的具体教学目标如下： 1、 掌握逻辑代数和数字逻辑电路的基础知识，能将其用于实际工程问题的分析。【1.3】 2、 具备对数字逻辑器件的特性和功能进行分析的能力，能够对组合逻辑电路和时序逻 辑电路进行描述和分析，能够分析典型脉冲电路、半导体存储器以及数模和模数转 换电路的结构和原理，并针对实际工程问题和应用对象进行器件和参数的选择。能 以问题为导向，科学思辨。【2.1】 3、 具备对数字逻辑电路进行初步设计的能力，能运用基本原理和方法，根据设计要求 完成数字逻辑电路（组合逻辑电路、时序逻辑电路等）的设计。能综合考虑各种约 束条件，理解矛盾的对立统一【3.1】 4、通过实验教学，能够理论联系实际，对数字逻辑电路的相关知识和方法进行研究与实 验验证，树立“实践是检验真理的唯一标准”的思想。【4.1】
二、课程目标与毕业要求的对应关系（明确本课程知识与能力重点符合标准哪 几条毕业要求指标点】 「毕业要求 指标点 课程目标 1、工程知识 1.3掌握电子、通信及工程基础知识，能用于分析工程 教学目标1 问题中的电路 电磁场及信号问题， 2.1能运用数理和工程知识识别和判断电子信总相关 2、问题分析 教学目标2 领域复杂工程间题中的关键环节和参数。 3、设计开发解决3.1能利用专业知识，根据给定的设计指标，设计电子 教学日标3 方案 通信相关领域的单元或过程 4、研究 4.1能对电子信息相关领域的基本原理进行研究和实 教学目标4 验验证。 三、课程教学内容及学时分配（含课程教学、自学、作业、讨论等内容和求 指明重点内容和难点内容)（重点内容：★；难点内容：△） 1、数制和码制(2学时)（支撑课程目标1） 11g求 1.2几种常用的数制 1.3不同数制间的转换★ 1.4 进制算术运算 15几种常用的编码★ ◇目标及要求： 1)通过概述的介绍，使得学生了解课程的学习要求，课程的性质和主要内容：引 入基础自然科学的发展 史与课程内容的关联，启发学生科学思维能力。 2)了解数字量，数字信号和数字电路的定义，与模拟量的区别 3)掌握常用数制及码制的概念。数制之间、码制之间的相互转换。了解二进制算 数运算的特点及方法。 令作业内容： 强化对数制和码制的表示及转换方法。 讨论内容 数字量与模拟量，数字信号与模拟信号，数字电路与模拟电路的关系。数的表 示方法。 令形成性评价观测点： 之间转换的作业。拿握数制的基本概念和常用数制之间的转换方法， 并能用于后续知识的学习和实际问愿的分析中 完成编码的作业。掌握码制的基本概念及常用编码的编码规则，并能用于后续 知识的学习和实际问题的分析中。 完成二进制算术运算的作业。掌握补码的基本概念及补码运算，并能用于后续 知识的学习和实际问题的分析中。 掌握数值和信息的表示方式：具备数字信号表达能力
二、课程目标与毕业要求的对应关系（明确本课程知识与能力重点符合标准哪 几条毕业要求指标点） 毕业要求 指标点 课程目标 1、工程知识 1.3 掌握电子、通信及工程基础知识，能用于分析工程 问题中的电路、电磁场及信号问题。 教学目标 1 2、问题分析 2.1 能运用数理和工程知识识别和判断电子信息相关 领域复杂工程问题中的关键环节和参数。 教学目标 2 3、设计/开发解决 方案 3.1 能利用专业知识，根据给定的设计指标，设计电子、 通信相关领域的单元或过程。 教学目标 3 4、研究 4.1 能对电子信息相关领域的基本原理进行研究和实 验验证。 教学目标 4 三、课程教学内容及学时分配（含课程教学、自学、作业、讨论等内容和要求， 指明重点内容和难点内容）（重点内容： ；难点内容： ） 1、 数制和码制（2 学时）（支撑课程目标 1） 1.1 概述 1.2 几种常用的数制 1.3 不同数制间的转换 1.4 二进制算术运算 1.5 几种常用的编码 目标及要求： 1） 通过概述的介绍，使得学生了解课程的学习要求，课程的性质和主要内容；引 入基础自然科学的发展史与课程内容的关联，启发学生科学思维能力。 2） 了解数字量，数字信号和数字电路的定义，与模拟量的区别。 3） 掌握常用数制及码制的概念。数制之间、码制之间的相互转换。了解二进制算 数运算的特点及方法。 作业内容： 强化对数制和码制的表示及转换方法。 讨论内容： 数字量与模拟量，数字信号与模拟信号，数字电路与模拟电路的关系。数的表 示方法。 形成性评价观测点： 完成数制之间转换的作业。掌握数制的基本概念和常用数制之间的转换方法， 并能用于后续知识的学习和实际问题的分析中。 完成编码的作业。掌握码制的基本概念及常用编码的编码规则，并能用于后续 知识的学习和实际问题的分析中。 完成二进制算术运算的作业。掌握补码的基本概念及补码运算，并能用于后续 知识的学习和实际问题的分析中。 掌握数值和信息的表示方式；具备数字信号表达能力
◇自学拓展； 查阅资料，了解数字电子技术的发展与应用 2、逻辑代数基础(6学时)（支排课程目标1） 2.1概述 2.2逻辑代数中的三种基本运算★ 2.3逻辑代数的基本公式和常用公式* 24逻辑代数的 定理 2.5逻辑函数及表示方法★4 2.6逻辑函数的化简方法★△ 2.7具有无关项的逻辑函数及其化简★ 28多输出罗辑函数的化简 2.9逻辑函数形式的变换 目标及要求： 1)通过本章节的学习，使得学生了解逻辑代数在课程学习中的重要性，掌握逻辑 代数的基础知识，能将其用于实际逻辑问题的分析。培养学生的逻辑思维能力。 2)堂握逻辑代数的基本公式、常用公式和重要定理： 3)掌握逻辑函数及其表示方法，各种表示方法之间的相互转换：建立逻辑问题与 数字逻辑电路的知识关联 4)掌握逻辑函数的化简方法：无关项的概念及应用。 作业内容： 强化逻辑代数的基本运算关系：逻辑函数的表示方法及相互转换：逻辑函数的化简 方法 令讨论内容： 强调逻辑的概念，讨论逻辑代数与以前的数学知识的区别。 ◆形成性评价观测点： 完成逻辑运算的相关作业和练习。掌握各种逻辑运算的运算关系及描述方法， 并能用于后续知识的学习和逻辑问题的表达。 完成逻辑函数及其表示方法的作业和练习。掌握逻辑函数的表示方法以及表示 方法之间的转换 并能用于后续逻辑电路的分析和设计中。 完成逻辑函数化简的作业和练习。掌握逻辑函数的公式化简法和卡诺图化简法 并能用于后续逻辑电路的分析和设计中。 堂握逻辑函数的变换方法，并能用于后续逻辑电路的分析和设计中， ◇自学拓展， 通过查阅相关资料，了解逻辑代数的应用 3、门电路(8学时)（支撑课程目标1,2） 3.1概述 3.2半导体二极管门电路 3.3CMOS门电路*A 3.4TTL门电路★4 ◇目标及要求： 1)了解集成电路的发展历史，树立科学发展观： 2)了解门电路的基本概念、半导体二极管和半导体三极管的开关特性：
自学拓展： 查阅资料，了解数字电子技术的发展与应用。 2、 逻辑代数基础（6 学时）（支撑课程目标 1） 2.1 概述 2.2 逻辑代数中的三种基本运算 2.3 逻辑代数的基本公式和常用公式 2.4 逻辑代数的基本定理 2.5 逻辑函数及表示方法 2.6 逻辑函数的化简方法 2.7 具有无关项的逻辑函数及其化简 2.8 多输出逻辑函数的化简 2.9 逻辑函数形式的变换 目标及要求： 1） 通过本章节的学习，使得学生了解逻辑代数在课程学习中的重要性，掌握逻辑 代数的基础知识，能将其用于实际逻辑问题的分析。培养学生的逻辑思维能力。 2） 掌握逻辑代数的基本公式、常用公式和重要定理； 3） 掌握逻辑函数及其表示方法，各种表示方法之间的相互转换；建立逻辑问题与 数字逻辑电路的知识关联； 4） 掌握逻辑函数的化简方法；无关项的概念及应用。 作业内容： 强化逻辑代数的基本运算关系；逻辑函数的表示方法及相互转换；逻辑函数的化简 方法。 讨论内容： 强调逻辑的概念，讨论逻辑代数与以前的数学知识的区别。 形成性评价观测点： 完成逻辑运算的相关作业和练习。掌握各种逻辑运算的运算关系及描述方法， 并能用于后续知识的学习和逻辑问题的表达。 完成逻辑函数及其表示方法的作业和练习。掌握逻辑函数的表示方法以及表示 方法之间的转换，并能用于后续逻辑电路的分析和设计中。 完成逻辑函数化简的作业和练习。掌握逻辑函数的公式化简法和卡诺图化简法， 并能用于后续逻辑电路的分析和设计中。 掌握逻辑函数的变换方法，并能用于后续逻辑电路的分析和设计中。 自学拓展： 通过查阅相关资料，了解逻辑代数的应用。 3、 门电路（8 学时）（支撑课程目标 1，2） 3.1 概述 3.2 半导体二极管门电路 3.3 CMOS 门电路 3.4 TTL 门电路 目标及要求： 1） 了解集成电路的发展历史，树立科学发展观； 2） 了解门电路的基本概念、半导体二极管和半导体三极管的开关特性；

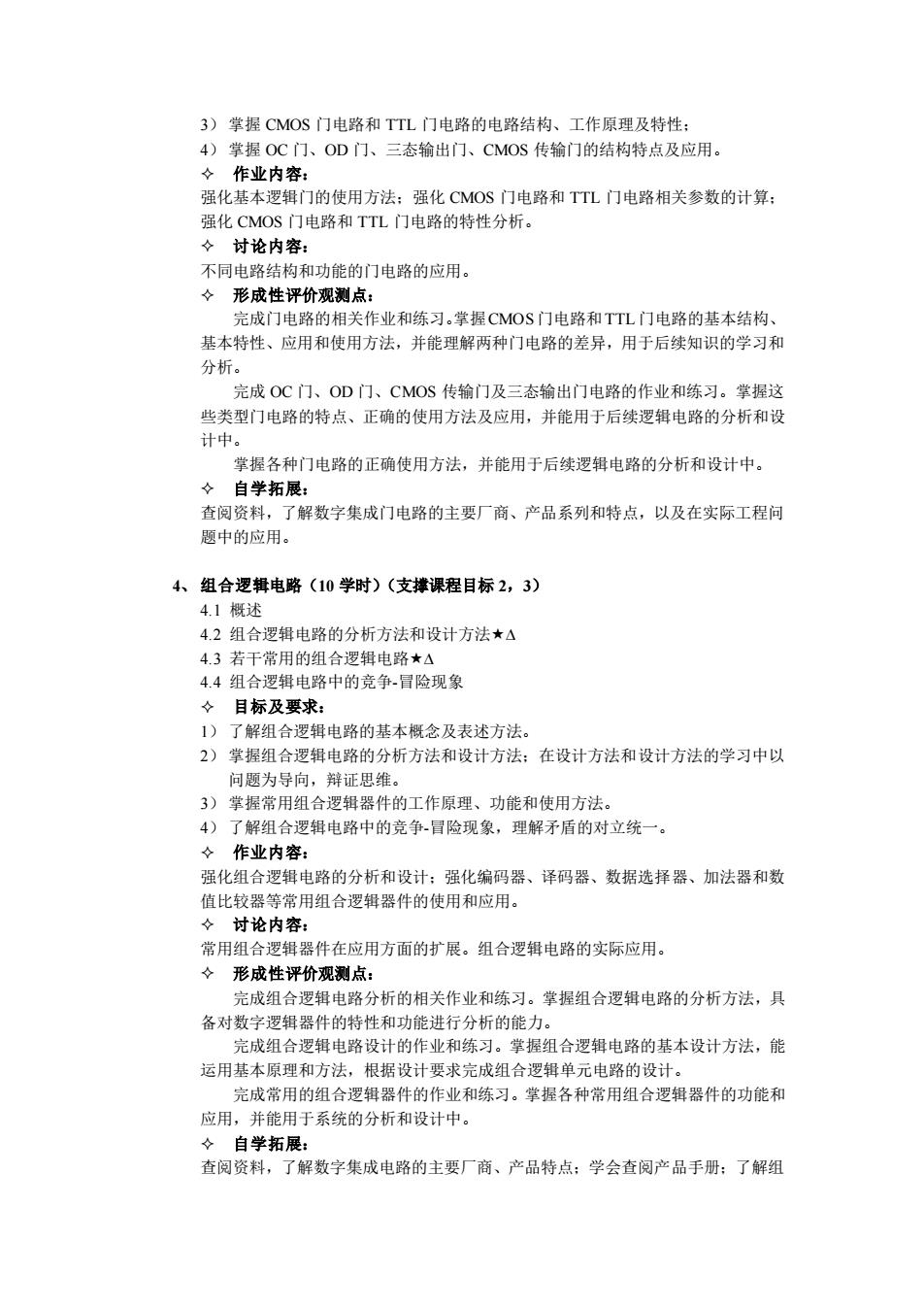

3)掌握CMOS门电路和TTL门电路的电路结构、工作原理及特性： 4)掌握OC门、OD门、三态输出门、CMOS传输门的结构特点及应用。 作业内容 强化基本逻辑门的使用方法：强化CMOS门电路和TTL门电路相关参数的计算 强化CMOS门电路和TTL门电路的特性分析。 令讨论内容： 不同申路结构和功能的门申路的应用」 女 形成性评价魂测点 路的相关作业和练习。掌握CMOS门电路和TTL门电路的基本结构 基本特性、应用和使用方法，并能理解两种门电路的差异，用于后续知识的学习和 分析。 完成OC门、OD门、CMOS传输门及三态输出门电路的作业和练习。掌握这 些类型门电路的特点、正确的使用方法及应用，并能用于后续逻辑电路的分析和设 计中 掌握各种门电路的正确使用方法，并能用于后续逻辑电路的分析和设计中。 令自学拓展： 查阅资料，了解数字集成门电路的主要厂商、产品系列和特点，以及在实际工程问 题中的应用。 4、组合逻辑电路(10学时)（支撑课程目标2,3） 4.1概述 4.2组合逻辑电路的分析方法和设计方法★△ 43若干常用的组合罗辑电路★△ .4组合逻辑电路中的竞争冒险现象 女 目标及要求 1)了解组合逻辑电路的基本概念及表述方法： 2)掌握组合逻辑电路的分析方法和设计方法：在设计方法和设计方法的学习中以 问题为导向，辩证思维。 3)堂握常用组合罗组器件的工作原理、功能和使用方法， ”解组合逻辑电路中的竞争冒险现象，理解矛后的对立统 作业内容： 强化组合逻辑电路的分析和设计：强化编码器、译码器、数据选择器、加法器和数 值比较器等常用组合罗辑器件的使用和应用。 令讨论内容： 骨逻辑器件在应用方面的扩展。组合逻辑电路的实际西 形成性评价观测点： 完成组合逻辑电路分析的相关作业和练习。掌握组合逻辑电路的分析方法，具 备对数字逻辑器件的特性和功能进行分析的能力。 完成组合逻辑电路设计的作业和练习。掌掘组合逻辑电路的基本设计方法，能 运用基本原理和方法，根据设计要求完成组合逻辑单元电路的设计。 定成常用的组合逻辑器件的作业和练习。掌握各种常用组合逻辑器件的功能和 应用，并能用于系统的分析和设计中。 夕自学拓展： 查阅资料，了解数字集成电路的主要厂商、产品特点：学会查阅产品手册：了解组
