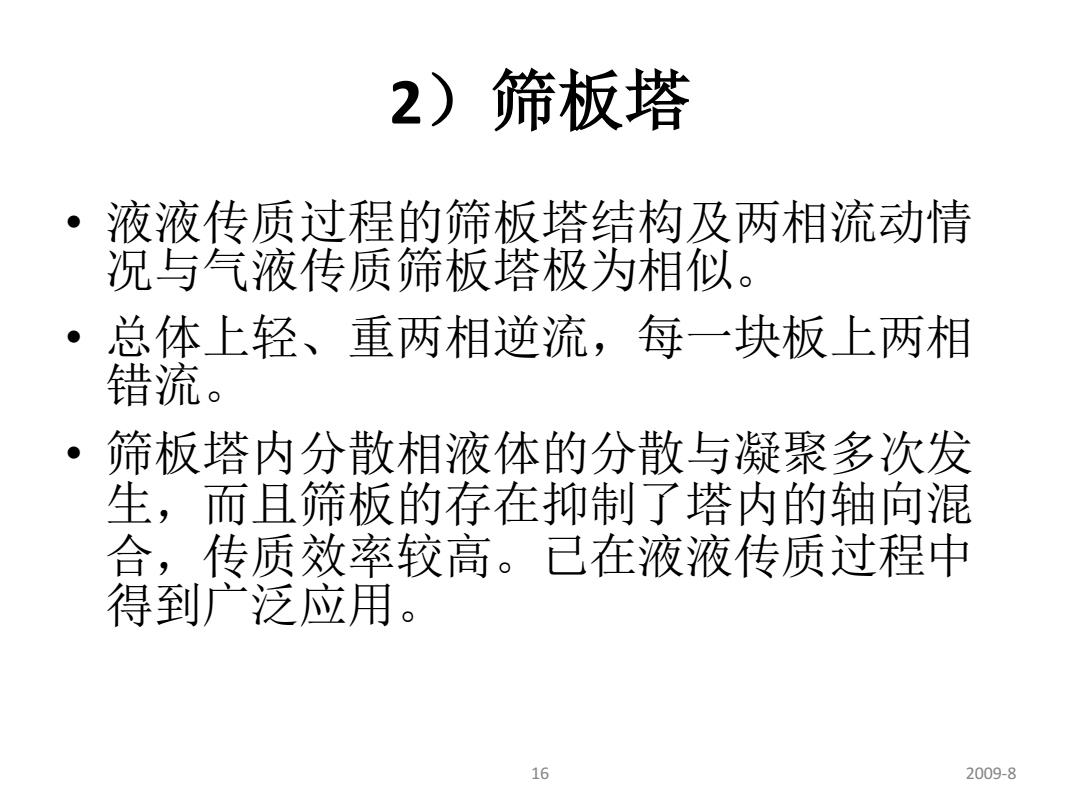

2)筛板塔 液液传质过程的筛板塔结构及两相流动情 况与气液传质筛板塔极为相似。 。 总体上轻、重两相逆流，每一块板上两相 错流。 筛板塔内分散相液体的分散与凝聚多次发 生，而且筛板的存在抑制了塔内的轴向混 合，传质效率较高。已在液液传质过程中 得到广泛应用。 16 2009-8
16 2009-8 2）筛板塔 • 液液传质过程的筛板塔结构及两相流动情 况与气液传质筛板塔极为相似。 • 总体上轻、重两相逆流，每一块板上两相 错流。 • 筛板塔内分散相液体的分散与凝聚多次发 生，而且筛板的存在抑制了塔内的轴向混 合，传质效率较高。已在液液传质过程中 得到广泛应用
2)筛板塔 重相 轻相 轻相为分散相的筛板塔 重相为分散相的筛板塔 轻相（深色）为分散相的筛板塔 重相（浅色）为分散相的筛板塔 17 2009-8
17 2009-8 轻相（深色）为分散相的筛板塔 2）筛板塔 重相（浅色）为分散相的筛板塔

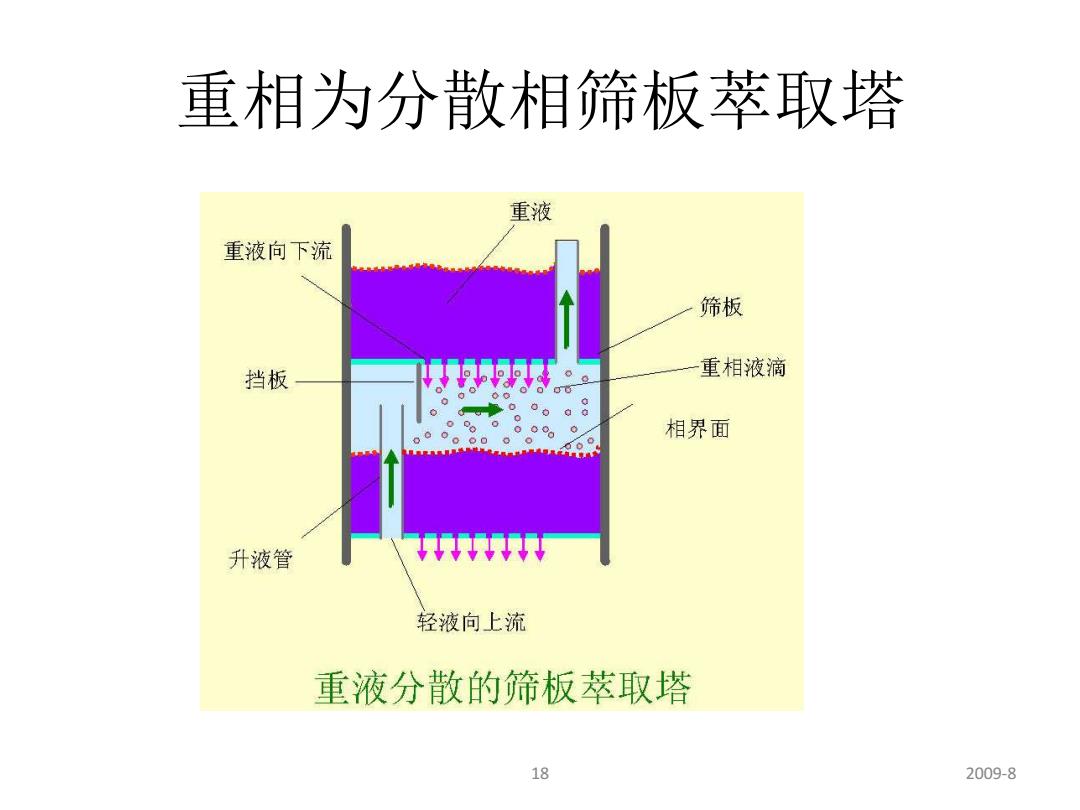

重相为分散相筛板萃取塔 重液 重液向下流 筛板 挡板 8 重相液滴 0 相界面 升液管 轻液向上流 重液分散的筛板萃取塔 18 2009-8
18 2009-8 重相为分散相筛板萃取塔

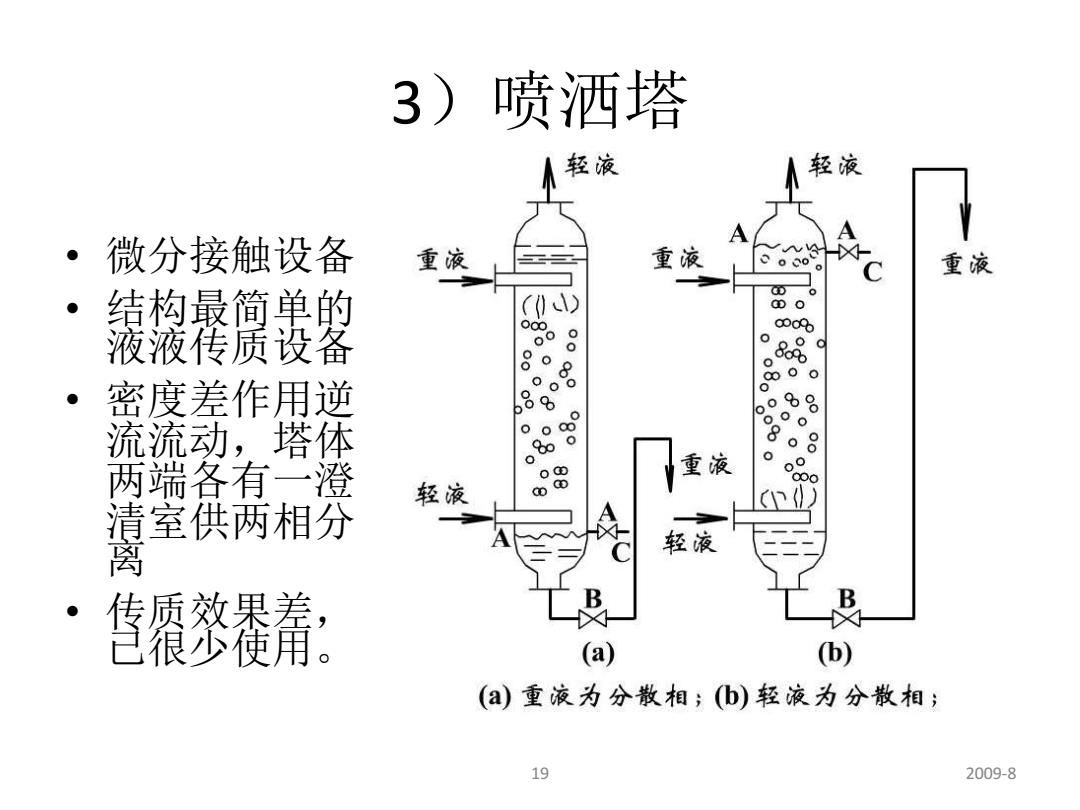

3)喷洒塔 轻液 轻液 A A ·微分接触设备 重液 重液 C 重液 结构最简单的 (0) 000. 00b 液液传质设备 00 8 0 088 密度差作用逆 0 流流动，塔体 od 00。 08 两端各有一澄 重液 00 00 轻液 0 清室供两相分 轻液 楂墪墨： B B (a) (b) (a)重液为分散相；(b)轻液为分教相； 19 2009-8
19 2009 - 8 3）喷洒塔 • 微分接触设备 • 结构最简单的 液液传质设备 • 密度差作用逆 流流动，塔体 两端各有一澄 清室供两相分 离 • 传质效果差， 已很少使用

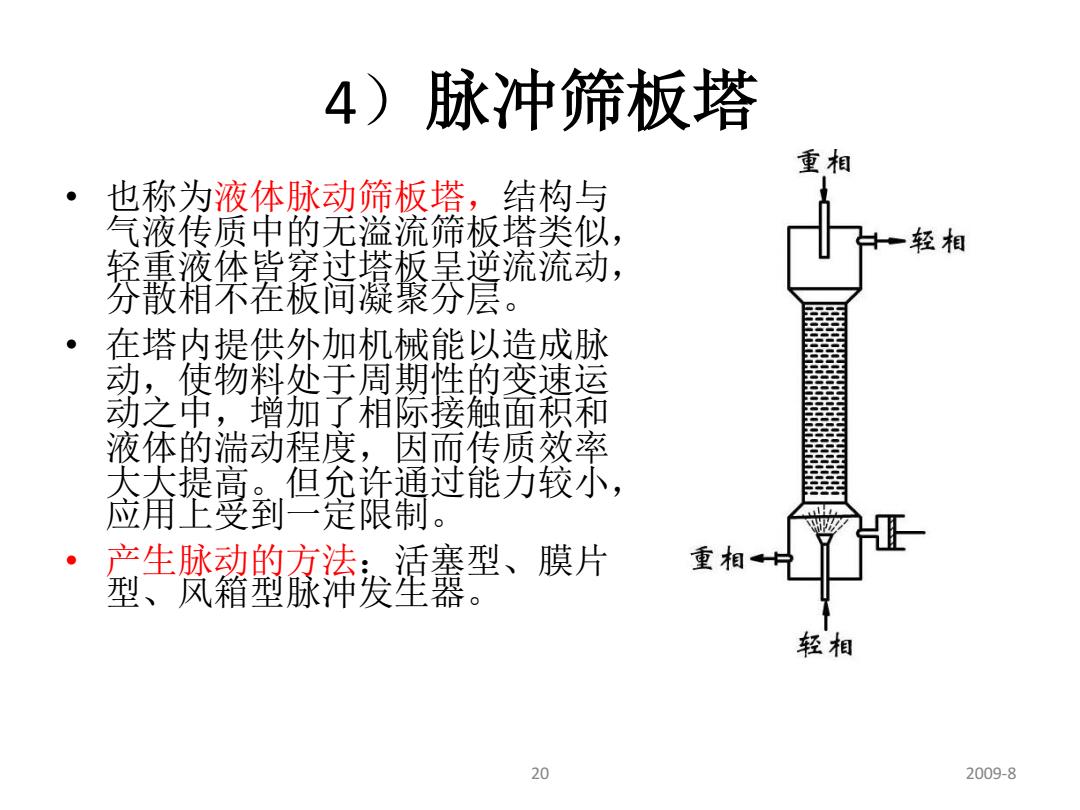

4)脉冲筛板塔 重相 也称为液体脉动筛板塔，结构与 气液传质中的无溢流筛板塔类似， +轻相 轻重液体皆穿过塔板呈逆流流动， 芬散相不在板间凝聚分层。 在塔内提供外加机械能以造成脉 动，.使物料处于周期性的变速运 动之中，增加了相际接触面积和 液体的湍动程度，因而传质效率 大大提高。，但允许通过能力较小， 应用上受到一定限制。 充生燃鹅在法羚赛型、膜片 重相 型、风箱型脉冲发生 轻相 20 2009-8
20 2009-8 4）脉冲筛板塔 • 也称为液体脉动筛板塔，结构与 气液传质中的无溢流筛板塔类似， 轻重液体皆穿过塔板呈逆流流动， 分散相不在板间凝聚分层。 • 在塔内提供外加机械能以造成脉 动，使物料处于周期性的变速运 动之中，增加了相际接触面积和 液体的湍动程度，因而传质效率 大大提高。但允许通过能力较小， 应用上受到一定限制。 • 产生脉动的方法：活塞型、膜片 型、风箱型脉冲发生器
