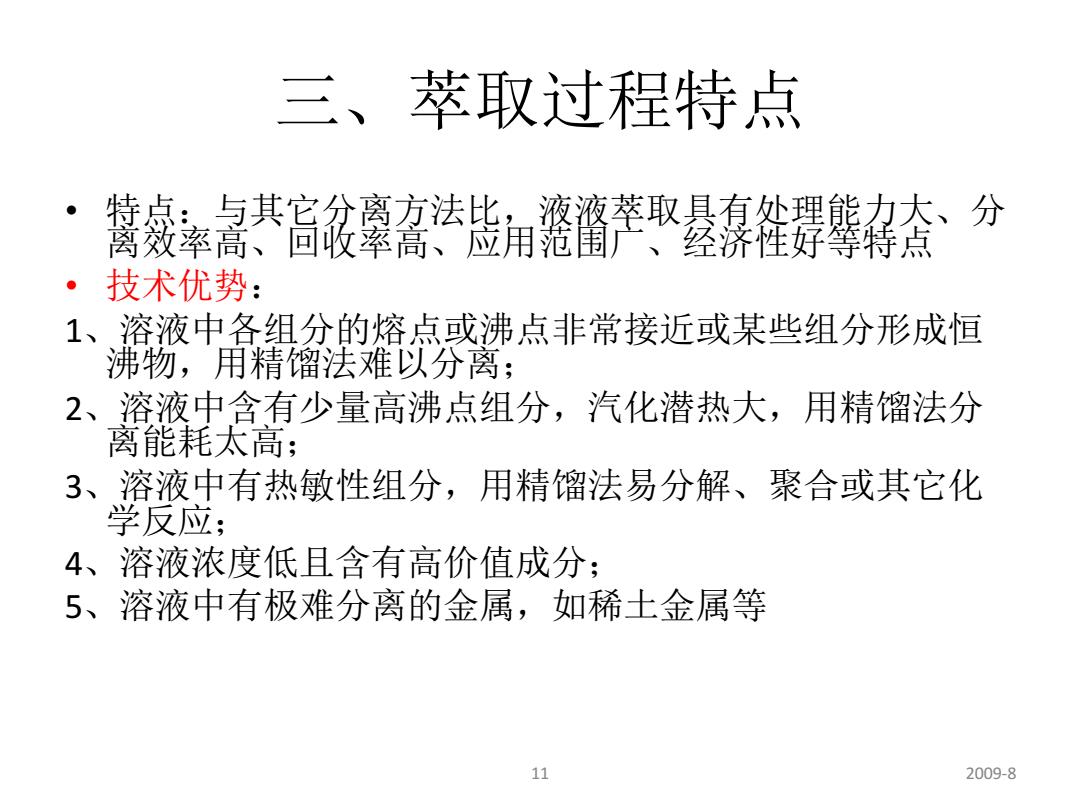

三、萃取过程特点 特点：与其它分离方法比，液液萃取具有处理能力大、分 离效率高、回收率高、应用范围广、经济性好等特点 。 技术优势： 1、溶液中各组分的熔点或沸点非常接近或某些组分形成恒 沸物，用精馏法难以分离； 2、溶液中含有少量高沸点组分，汽化潜热大，用精馏法分 离能耗太高； 3、溶液中有热敏性组分，用精馏法易分解、聚合或其它化 学反应； 4、溶液浓度低且含有高价值成分； 5、溶液中有极难分离的金属，如稀土金属等 11 2009-8
11 2009-8 三、萃取过程特点 • 特点：与其它分离方法比，液液萃取具有处理能力大、分 离效率高、回收率高、应用范围广、经济性好等特点 • 技术优势： 1、溶液中各组分的熔点或沸点非常接近或某些组分形成恒 沸物，用精馏法难以分离； 2、溶液中含有少量高沸点组分，汽化潜热大，用精馏法分 离能耗太高； 3、溶液中有热敏性组分，用精馏法易分解、聚合或其它化 学反应； 4、溶液浓度低且含有高价值成分； 5、溶液中有极难分离的金属，如稀土金属等

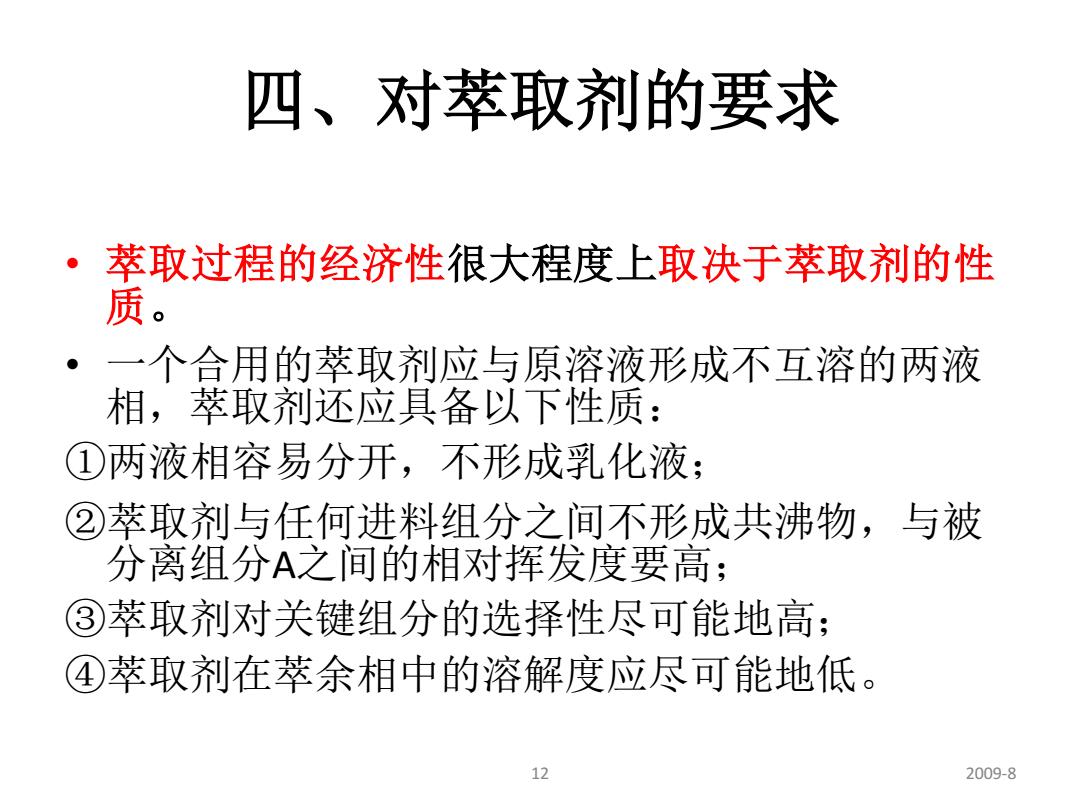

四、对萃取剂的要求 萃取过程的经济性很大程度上取决于萃取剂的性 质。 一个合用的萃取剂应与原溶液形成不互溶的两液 相，萃取剂还应具备以下性质： ①两液相容易分开，不形成乳化液 ②萃取剂与任何进料组分之间不形成共沸物，与被 分离组分A之间的相对挥发度要高： ③萃取剂对关键组分的选择性尽可能地高： ④萃取剂在萃余相中的溶解度应尽可能地低。 12 2009-8
12 2009-8 四、对萃取剂的要求 • 萃取过程的经济性很大程度上取决于萃取剂的性 质。 • 一个合用的萃取剂应与原溶液形成不互溶的两液 相，萃取剂还应具备以下性质： ①两液相容易分开，不形成乳化液； ②萃取剂与任何进料组分之间不形成共沸物，与被 分离组分A之间的相对挥发度要高； ③萃取剂对关键组分的选择性尽可能地高； ④萃取剂在萃余相中的溶解度应尽可能地低

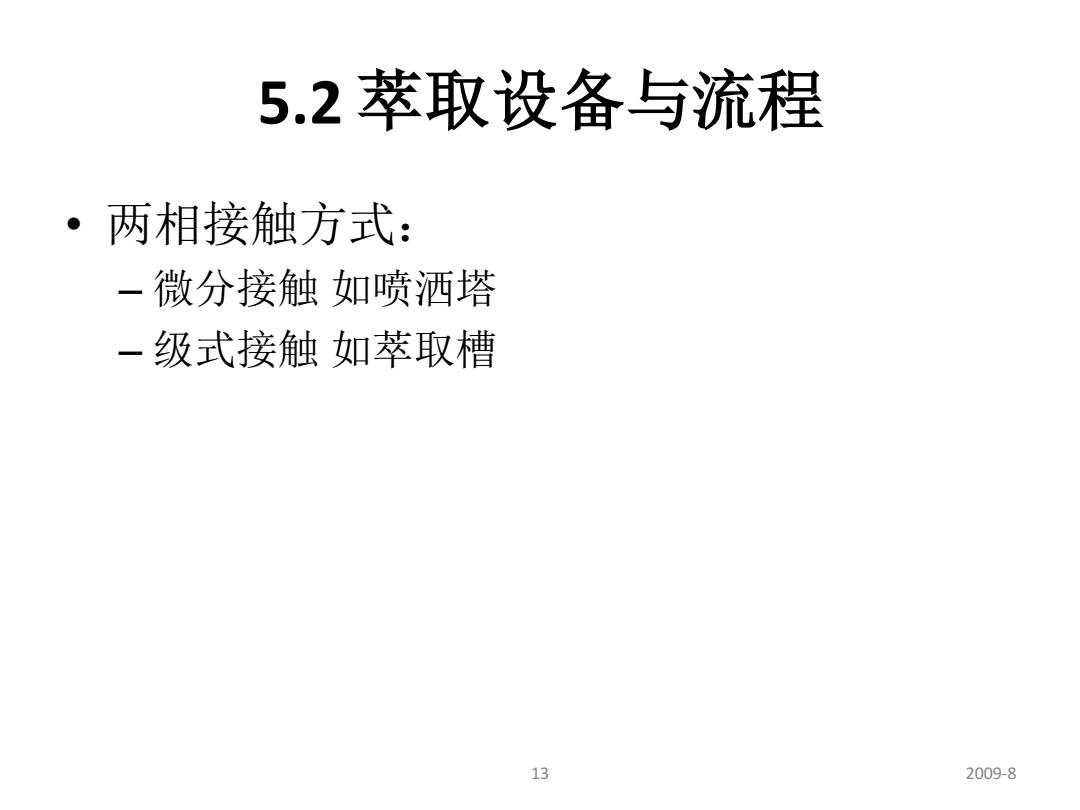

5.2萃取设备与流程 。两相接触方式： -微分接触如喷洒塔 一级式接触如萃取槽 13 2009-8
13 2009-8 • 两相接触方式： – 微分接触 如喷洒塔 – 级式接触 如萃取槽 5.2 萃取设备与流程

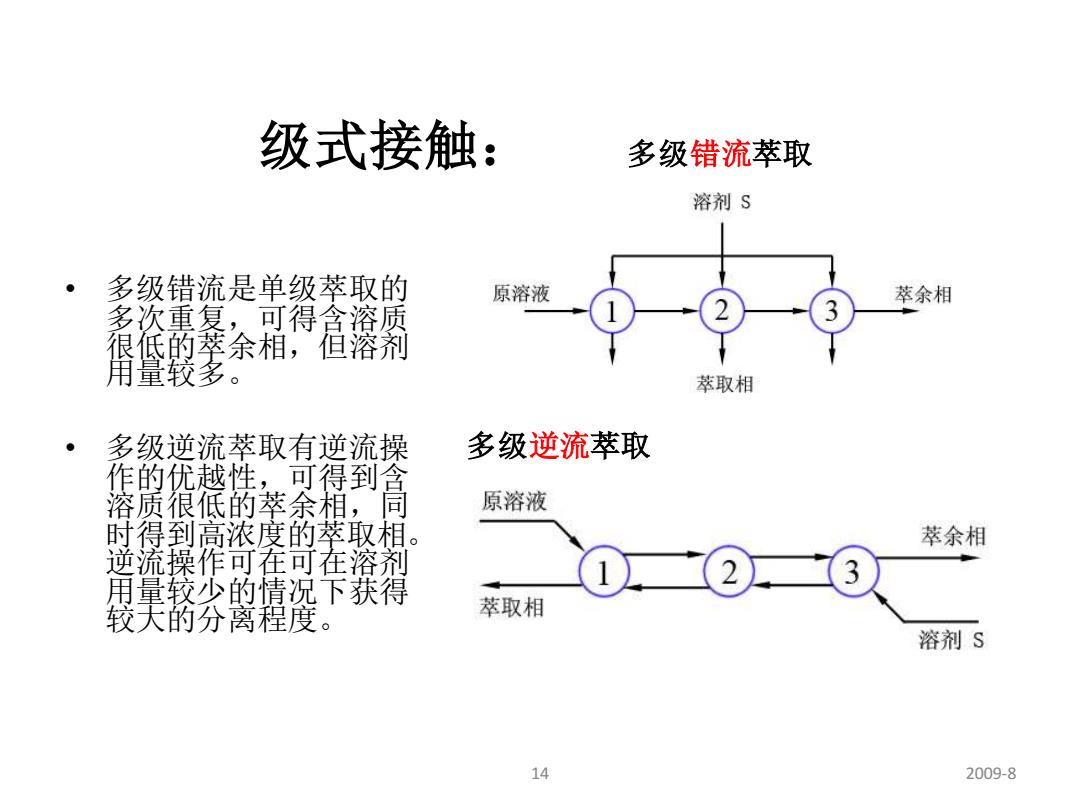

级式接触： 多级错流萃取 溶剂S 多级错流是单级萃取的 原溶液 萃余相 多次重复，.可得含溶质 很低的萃余相，但溶剂 用量较多。 萃取相 多级逆流萃取有逆流操 多级逆流萃取 作的优越性，可得到含 溶质很低的萃余相，同 原溶液 时得到高浓度的萃取相。 萃余相 逆流操作可在可在溶剂 用量较少的情况下获得 较大的分离程度。 萃取相 溶剂S 14 2009-8
14 2009-8 多级逆流萃取 级式接触： 多级错流萃取 • 多级错流是单级萃取的 多次重复，可得含溶质 很低的萃余相，但溶剂 用量较多。 • 多级逆流萃取有逆流操 作的优越性，可得到含 溶质很低的萃余相，同 时得到高浓度的萃取相。 逆流操作可在可在溶剂 用量较少的情况下获得 较大的分离程度

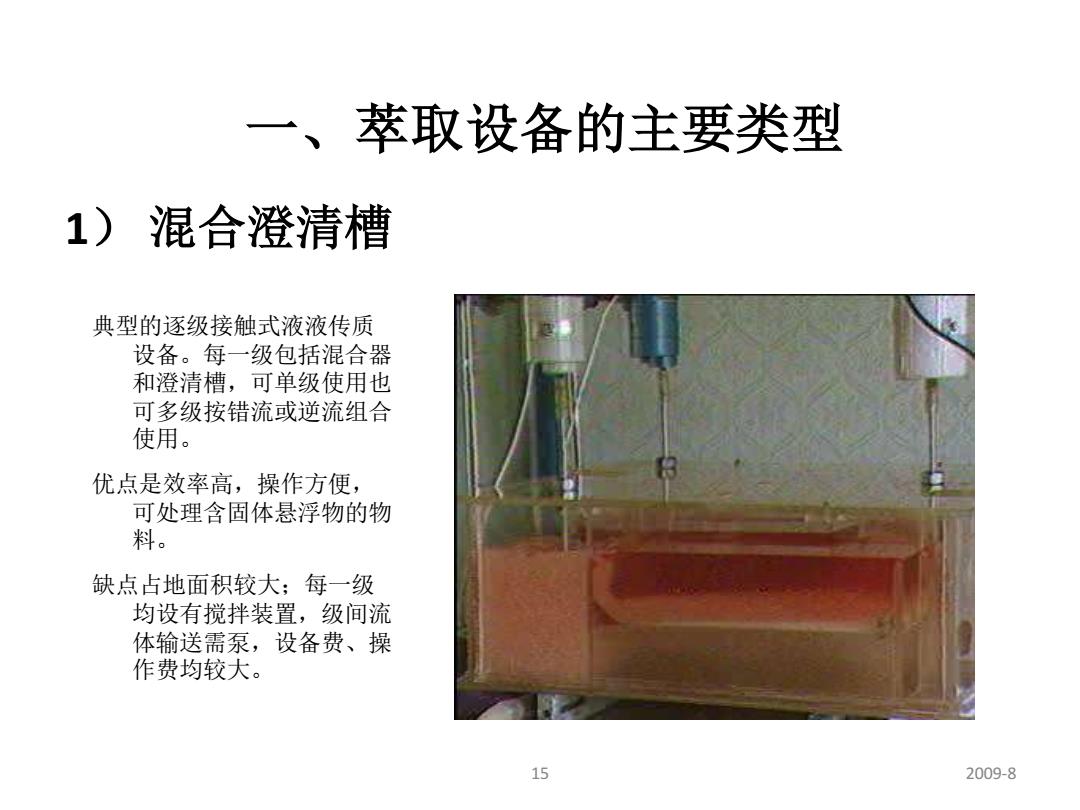

一、萃取设备的主要类型 1)混合澄清槽 典型的逐级接触式液液传质 设备。每一级包括混合器 和澄清槽，可单级使用也 可多级按错流或逆流组合 使用。 优点是效率高，操作方便， 可处理含固体悬浮物的物 料。 缺点占地面积较大；每一级 均设有搅拌装置，级间流 体输送需泵，设备费、操 作费均较大。 15 2009-8
15 2009-8 一、萃取设备的主要类型 1） 混合澄清槽 典型的逐级接触式液液传质 设备。每一级包括混合器 和澄清槽，可单级使用也 可多级按错流或逆流组合 使用。 优点是效率高，操作方便， 可处理含固体悬浮物的物 料。 缺点占地面积较大；每一级 均设有搅拌装置，级间流 体输送需泵，设备费、操 作费均较大
