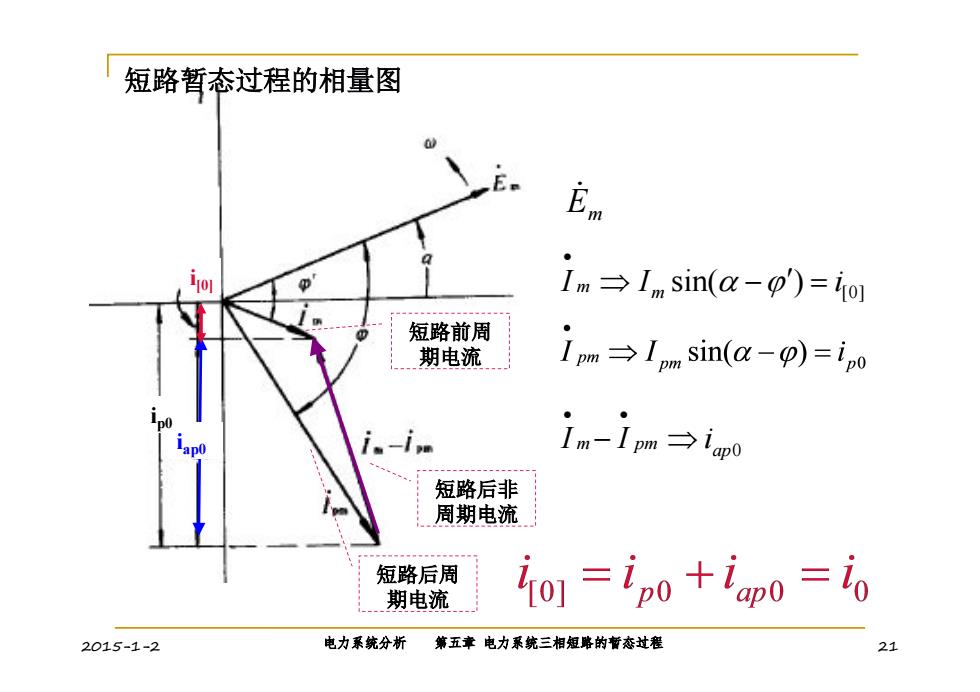

短路暂态过程的相量图 01 Im→I sin(a-p')=iol 短路前周 期电流 Ipm→Iom Sin(a-p)=ipo im-im→ip0 短路后非 周期电流 短路后周 期电流 ito]=ipo+iapo=io 2015-1-2 电力系统分析 第五章电力系统三相短略的管态过程 21
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 21 i[0] iap0 ip0 Em 短路暂态过程的相量图 [0] I I sin( ) i m m ap0 I m I pm i 短路前周 期电流 短路后非 周期电流 短路后周 期电流

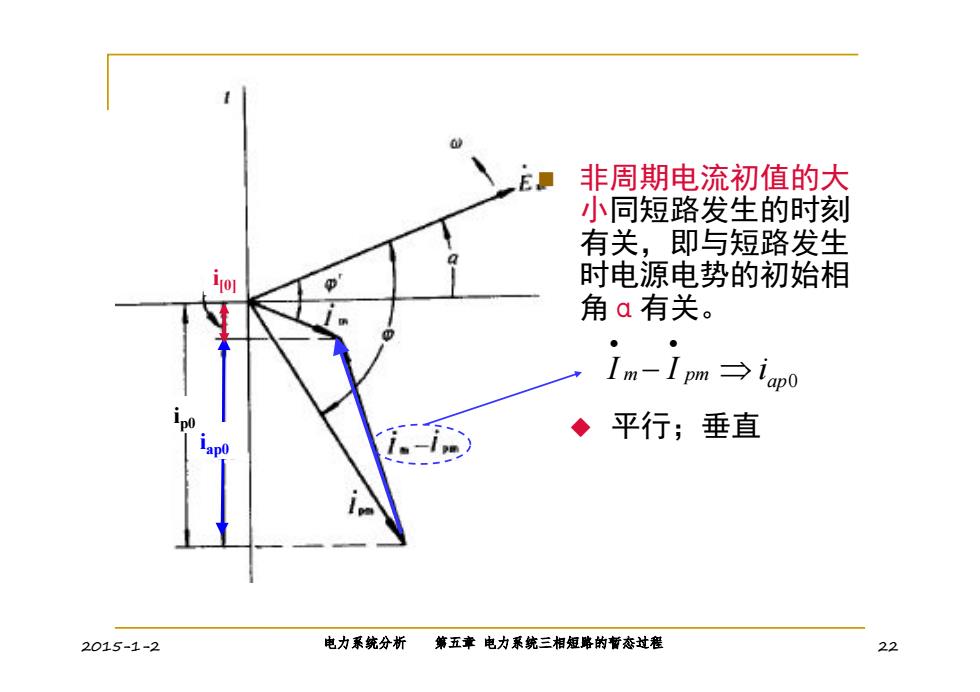

E 非周期电流初值的大 小同短路发生的时刻 有关，即与短路发生 01 时电源电势的初始相 角a有关。 ,in-im→ip0 ◆平行；垂直 2015-1-2 电力系统分析第五章电力系统三相短略的暂态过程 22
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 22 i[0] iap0 ip0 非周期电流初值的大 小同短路发生的时刻 有关，即与短路发生 时电源电势的初始相 角α有关。 平行；垂直 ap0 I m I pm i

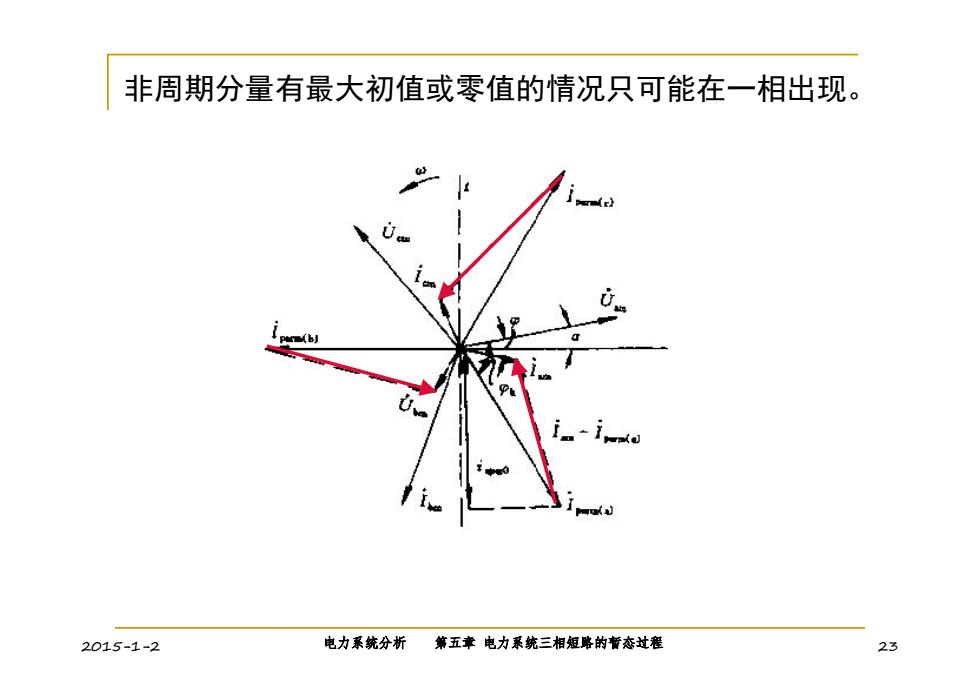

非周期分量有最大初值或零值的情况只可能在一相出现。 2015-1-2 电力系统分析第五章电力系统三相短略的营态过程 23
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 23 非周期分量有最大初值或零值的情况只可能在一相出现

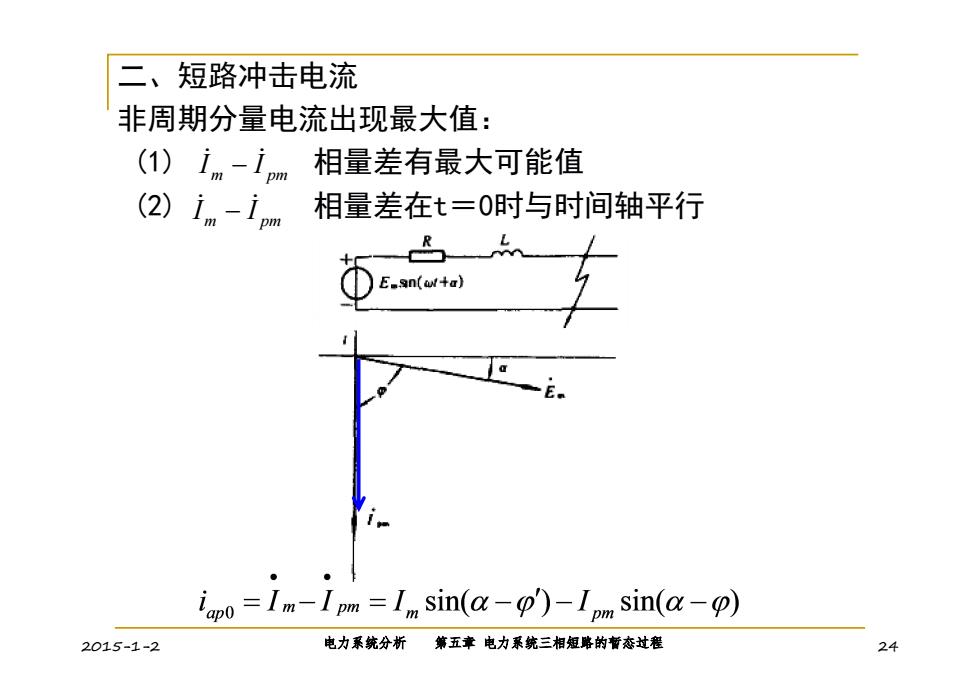

二、短路冲击电流 非周期分量电流出现最大值： (1)inm-ipm相量差有最大可能值 (2）in-im 相量差在t=0时与时间轴平行 L ）E.9n(+aj iopo=Im-Imm=In sin(a-p)-Imm sin(a-) 2015-1-2 电力系统分析第五章电力系统三相短略的暂态过麀 24
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 24 二、短路冲击电流 非周期分量电流出现最大值： (1) 相量差有最大可能值 (2) 相量差在t＝0时与时间轴平行 m pm I I m pm I I

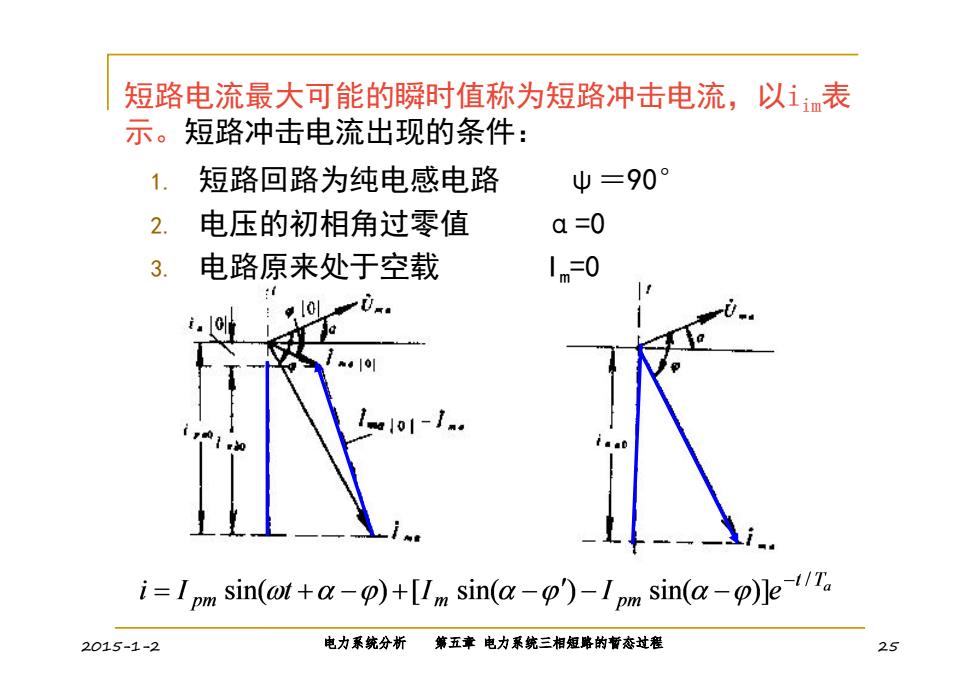

短路电流最大可能的瞬时值称为短路冲击电流，以；表 示。短路冲击电流出现的条件： 1. 短路回路为纯电感电路 ψ=90° 2. 电压的初相角过零值 a=0 3. 电路原来处于空载 I=0 i.l 1lo1-1. i=Ipm sin(at+a-p)+[m sin(a-)-Ipm sin(a-)le-/T. 2015-1-2 电力系统分析第五章电力系统三相短略的黄态过程 25
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 25 短路电流最大可能的瞬时值称为短路冲击电流，以iim表 示。短路冲击电流出现的条件： 1. 短路回路为纯电感电路 ψ＝90° 2. 电压的初相角过零值 α=0 3. 电路原来处于空载 Im=0
