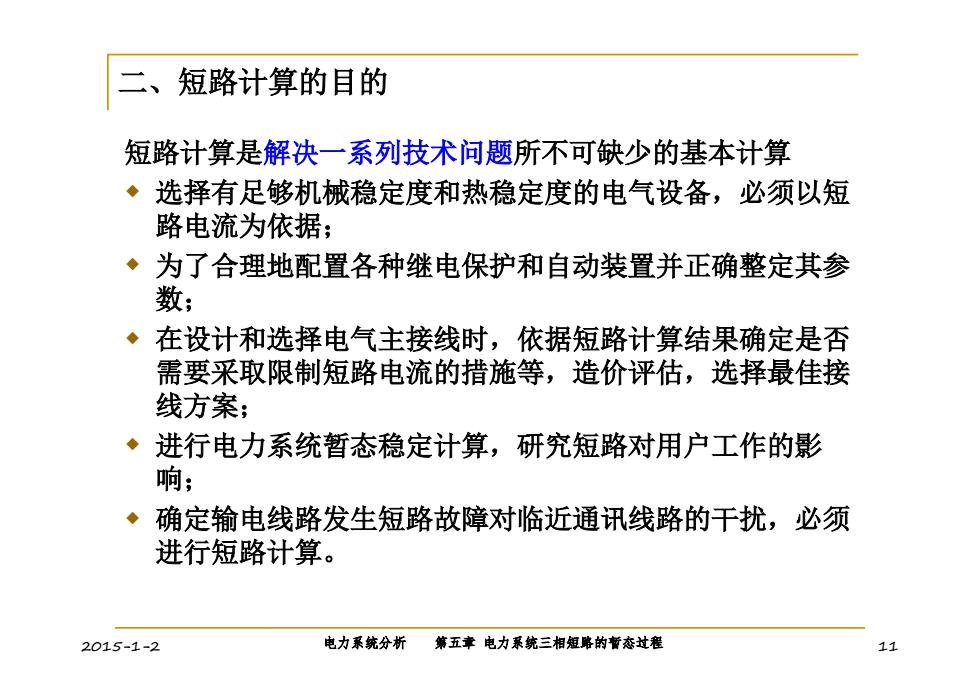

短路计算的目的 短路计算是解决一系列技术问题所不可缺少的基本计算 ◆ 选择有足够机械稳定度和热稳定度的电气设备，必须以短 路电流为依据； ·为了合理地配置各种继电保护和自动装置并正确整定其参 数； 在设计和选择电气主接线时，依据短路计算结果确定是否 需要采取限制短路电流的措施等，造价评估，选择最佳接 线方案； ◆进行电力系统暂态稳定计算，研究短路对用户工作的影 响； ◆确定输电线路发生短路故障对临近通讯线路的干扰，必须 进行短路计算。 2015-1-2 电力系统分析第五章电力系统三相短略的黄态过程 11
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 11 二、短路计算的目的 短路计算是解决一系列技术问题所不可缺少的基本计算 选择有足够机械稳定度和热稳定度的电气设备，必须以短 路电流为依据； 为了合理地配置各种继电保护和自动装置并正确整定其参 数； 在设计和选择电气主接线时，依据短路计算结果确定是否 需要采取限制短路电流的措施等，造价评估，选择最佳接 线方案； 进行电力系统暂态稳定计算，研究短路对用户工作的影 响； 确定输电线路发生短路故障对临近通讯线路的干扰，必须 进行短路计算

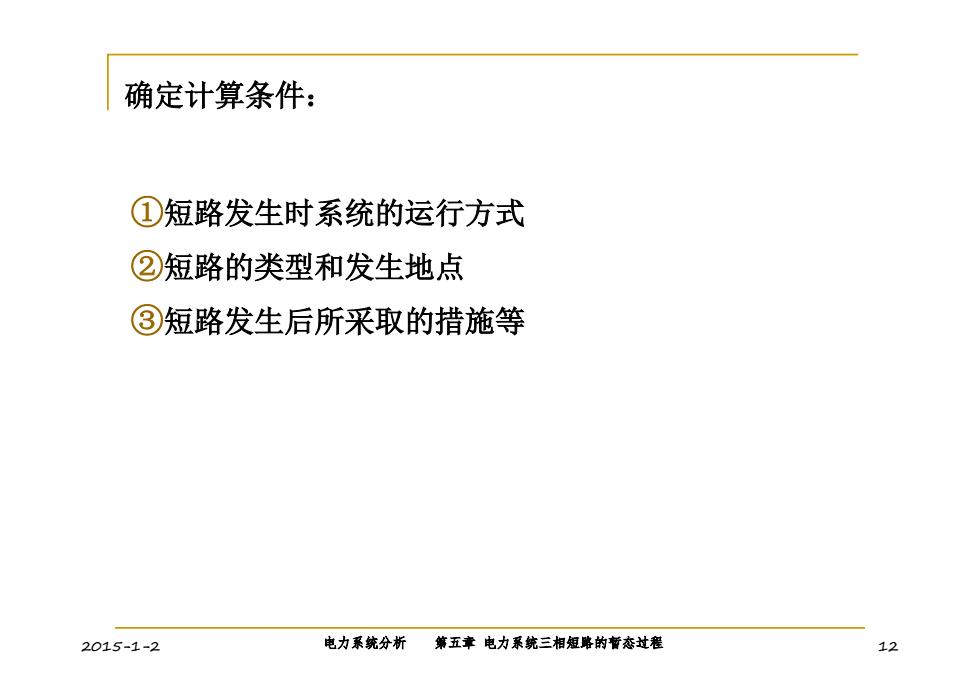

确定计算条件： ①短路发生时系统的运行方式 ②短路的类型和发生地点 ③短路发生后所采取的措施等 2015-1-2 电力系统分析第五章电力系统三相短略的暂态过！ 12
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 12 确定计算条件： ①短路发生时系统的运行方式 ②短路的类型和发生地点 ③短路发生后所采取的措施等

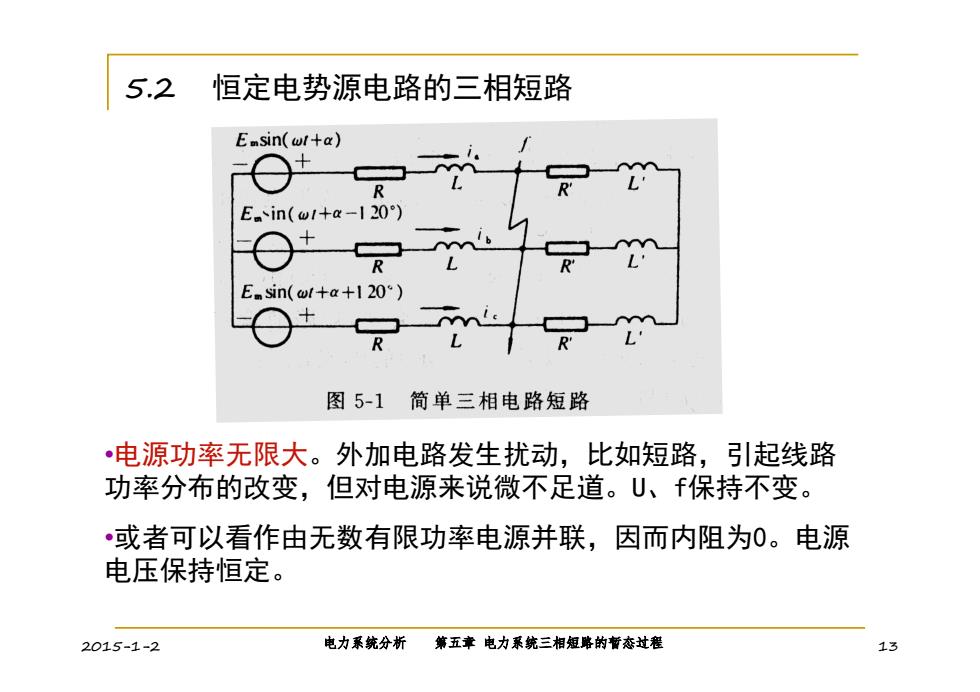

5.2 恒定电势源电路的三相短路 Emsin(wi+a) 。 E.in(w1+a-120) 十 R Em sin(wt+a+120*) 图5-1简单三相电路短路 电源功率无限大。外加电路发生扰动，比如短路，引起线路 功率分布的改变，但对电源来说微不足道。U、f保持不变。 或者可以看作由无数有限功率电源并联，因而内阻为0。电源 电压保持恒定。 2015-1-2 电力系统分析第五章电力系统三相短略的营态过程 13
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 13 5.2 恒定电势源电路的三相短路 •电源功率无限大。外加电路发生扰动，比如短路，引起线路 功率分布的改变，但对电源来说微不足道。U、f保持不变。 •或者可以看作由无数有限功率电源并联，因而内阻为0。电源 电压保持恒定

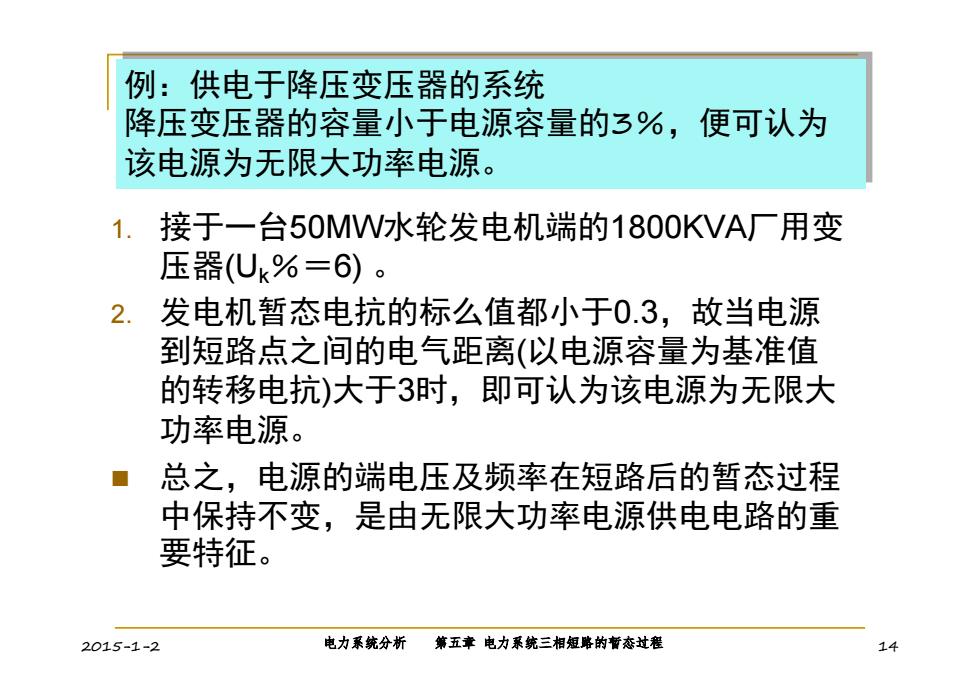

例：供电于降压变压器的系统 降压变压器的容量小于电源容量的3%，便可认为 该电源为无限大功率电源。 1.接于一台50MW水轮发电机端的1800KVA厂用变 压器(Uk%=6)。 2.」 发电机暂态电抗的标么值都小于0.3，故当电源 到短路点之间的电气距离（以电源容量为基准值 的转移电抗)大于3时，即可认为该电源为无限大 功率电源。 总之，电源的端电压及频率在短路后的暂态过程 中保持不变，是由无限大功率电源供电电路的重 要特征。 2015-1-2 电力系统分析第五章电力系统三相短略的黄态过程 14
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 14 例：供电于降压变压器的系统 降压变压器的容量小于电源容量的3％，便可认为 该电源为无限大功率电源。 1. 接于一台50MW水轮发电机端的1800KVA厂用变 压器(Uk％＝6) 。 2. 发电机暂态电抗的标么值都小于0.3，故当电源 到短路点之间的电气距离(以电源容量为基准值 的转移电抗)大于3时，即可认为该电源为无限大 功率电源。 总之，电源的端电压及频率在短路后的暂态过程 中保持不变，是由无限大功率电源供电电路的重 要特征

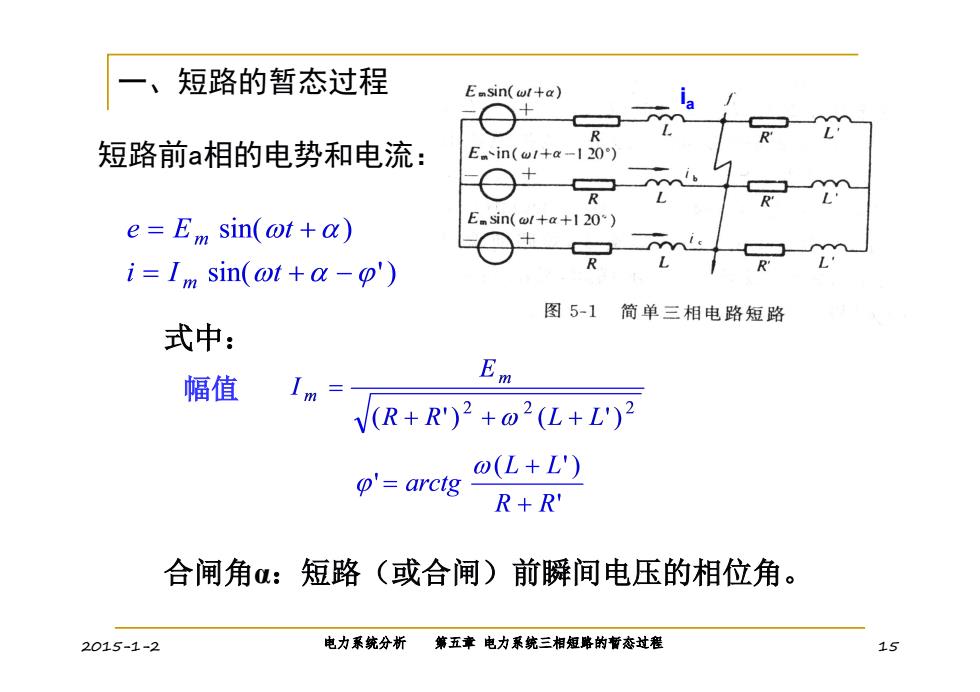

短路的暂态过程 Emsin(wt+a) R 短路前a相的电势和电流： Emin(w1+a-l20） 十 e=Em sin(ot+a) Em sin(1+a+120) i=Im sin(ot+a-') R 图5-1简单三相电路短路 式中： 幅值 Em V(R+R')2+ω2(L+L)2 @(L+L') o'=arctg R+R 合闸角α：短路（或合闸)前瞬间电压的相位角。 2015-1-2 电力系统分析第五章电力系统三相短略的黄态过程 15
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 15 一、短路的暂态过程 短路前a相的电势和电流： 式中： 合闸角α：短路（或合闸）前瞬间电压的相位角。 ia 幅值
