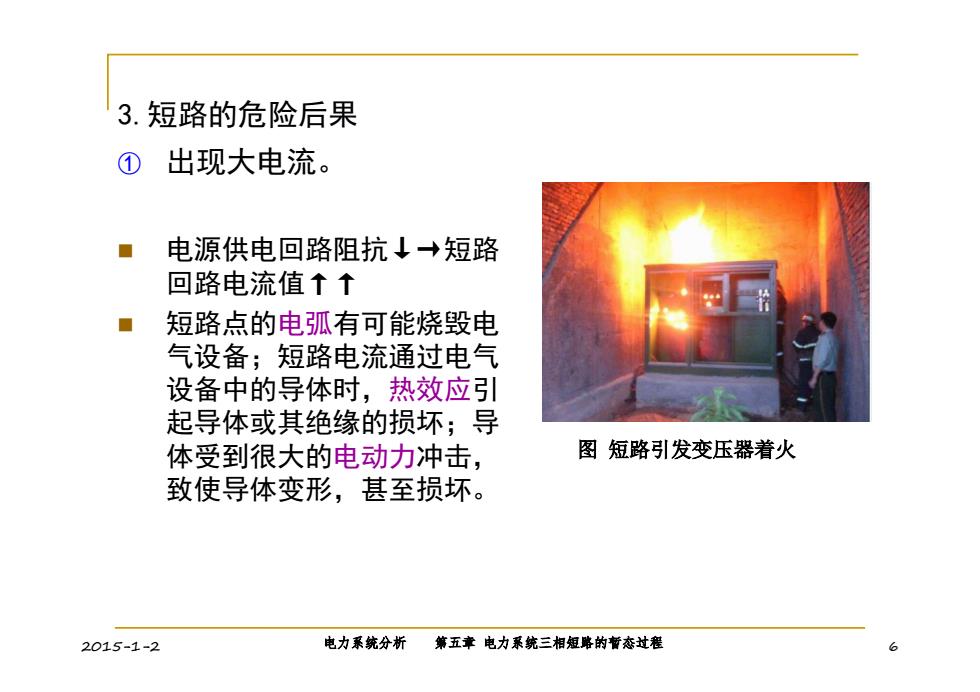

3.短路的危险后果 ① 出现大电流。 电源供电回路阻抗↓→短路 回路电流值↑↑ ■ 短路点的电弧有可能烧毁电 气设备；短路电流通过电气 设备中的导体时，热效应引 起导体或其绝缘的损坏；导 体受到很大的电动力冲击， 图短路引发变压器着火 致使导体变形，甚至损坏。 2015-1-2 电力系统分析 第五章电力系统三相短略的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 6 3.短路的危险后果 ① 出现大电流。 电源供电回路阻抗↓→短路 回路电流值↑↑ 短路点的电弧有可能烧毁电 气设备；短路电流通过电气 设备中的导体时，热效应引 起导体或其绝缘的损坏；导 体受到很大的电动力冲击， 致使导体变形，甚至损坏。 图 短路引发变压器着火

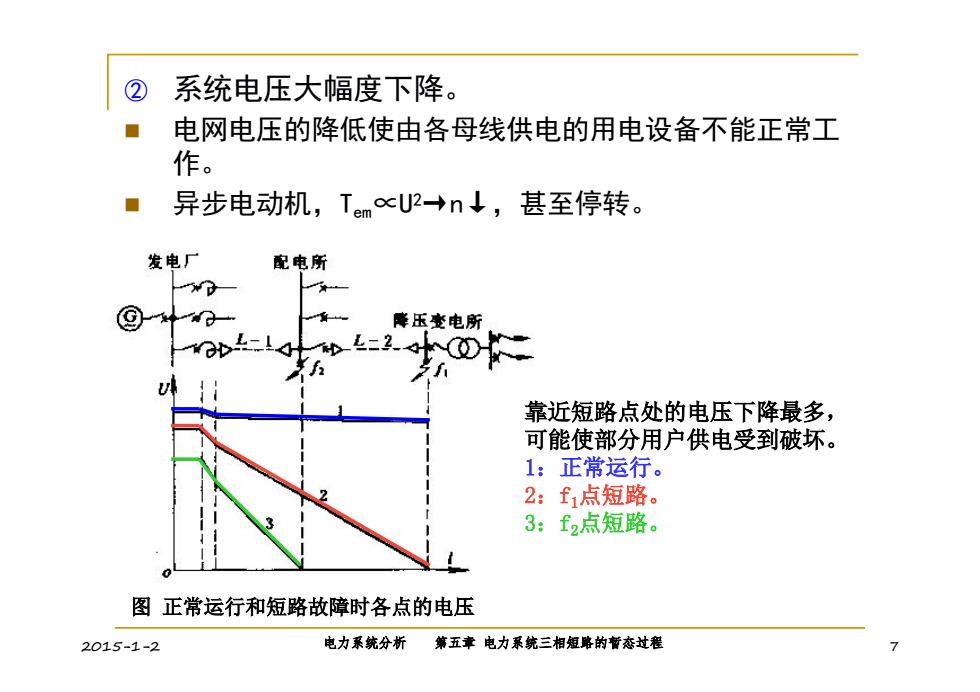

② 系统电压大幅度下降。 电网电压的降低使由各母线供电的用电设备不能正常工 作。 异步电动机，TemU2→n↓，甚至停转。 发电厂 配电所 ⑨0 降压变电所 f行 靠近短路点处的电压下降最多， 可能使部分用户供电受到破坏。 1:正常运行。 2:f1点短路。 3:f2点短路。 图正常运行和短路故障时各点的电压 2015-1-2 电力系统分析第五章电力系统三相短略的黄态过程 >
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 7 ② 系统电压大幅度下降。 电网电压的降低使由各母线供电的用电设备不能正常工 作。 异步电动机，Tem ∝U2→n↓，甚至停转。 图 正常运行和短路故障时各点的电压 靠近短路点处的电压下降最多， 可能使部分用户供电受到破坏。 1：正常运行。 2：f1点短路。 3：f2点短路

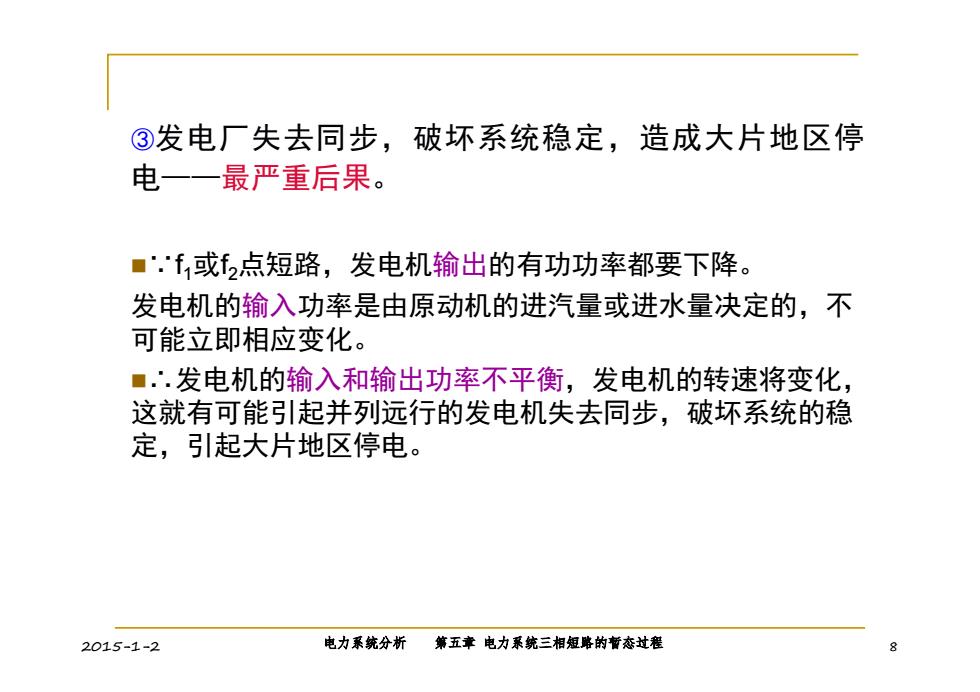

③发电厂失去同步，破坏系统稳定，造成大片地区停 电一一最严重后果。 ■.「或2点短路，发电机输出的有功功率都要下降。 发电机的输入功率是由原动机的进汽量或进水量决定的，不 可能立即相应变化。 ■∴.发电机的输入和输出功率不平衡，发电机的转速将变化， 这就有可能引起并列远行的发电机失去同步，破坏系统的稳 定，引起大片地区停电。 2015-1-2 电力系统分析 第五章电力系统三相短略的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 8 ③发电厂失去同步，破坏系统稳定，造成大片地区停 电——最严重后果。 ∵f1或f2点短路，发电机输出的有功功率都要下降。 发电机的输入功率是由原动机的进汽量或进水量决定的，不 可能立即相应变化。 ∴发电机的输入和输出功率不平衡，发电机的转速将变化， 这就有可能引起并列远行的发电机失去同步，破坏系统的稳 定，引起大片地区停电

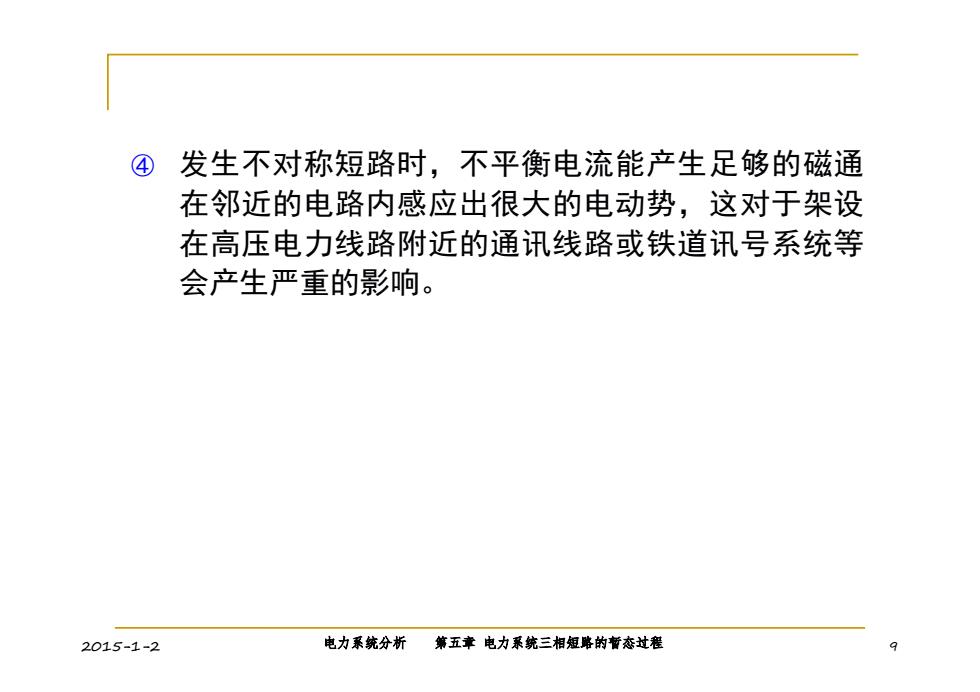

④ 发生不对称短路时，不平衡电流能产生足够的磁通 在邻近的电路内感应出很大的电动势，这对于架设 在高压电力线路附近的通讯线路或铁道讯号系统等 会产生严重的影响。 2015-1-2 电力系统分析第五幸电力系统三相短略的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 9 ④ 发生不对称短路时，不平衡电流能产生足够的磁通 在邻近的电路内感应出很大的电动势，这对于架设 在高压电力线路附近的通讯线路或铁道讯号系统等 会产生严重的影响

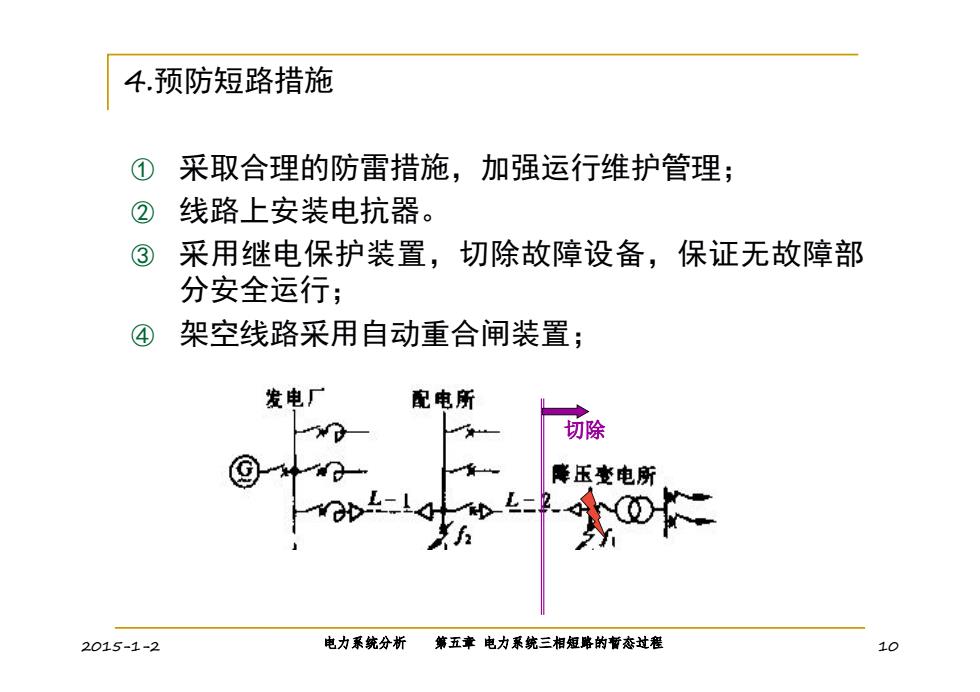

4预防短路措施 ① 采取合理的防雷措施，加强运行维护管理； ② 线路上安装电抗器。 ③采用继电保护装置，切除故障设备，保证无故障部 分安全运行； ④ 架空线路采用自动重合闸装置； 发电厂 配电所 切除 降压查电所 2015-1-2 电力系统分析 第五章电力系统三相短略的暂态过程 10
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 10 4.预防短路措施 ① 采取合理的防雷措施，加强运行维护管理； ② 线路上安装电抗器。 ③ 采用继电保护装置，切除故障设备，保证无故障部 分安全运行； ④ 架空线路采用自动重合闸装置； 切除
