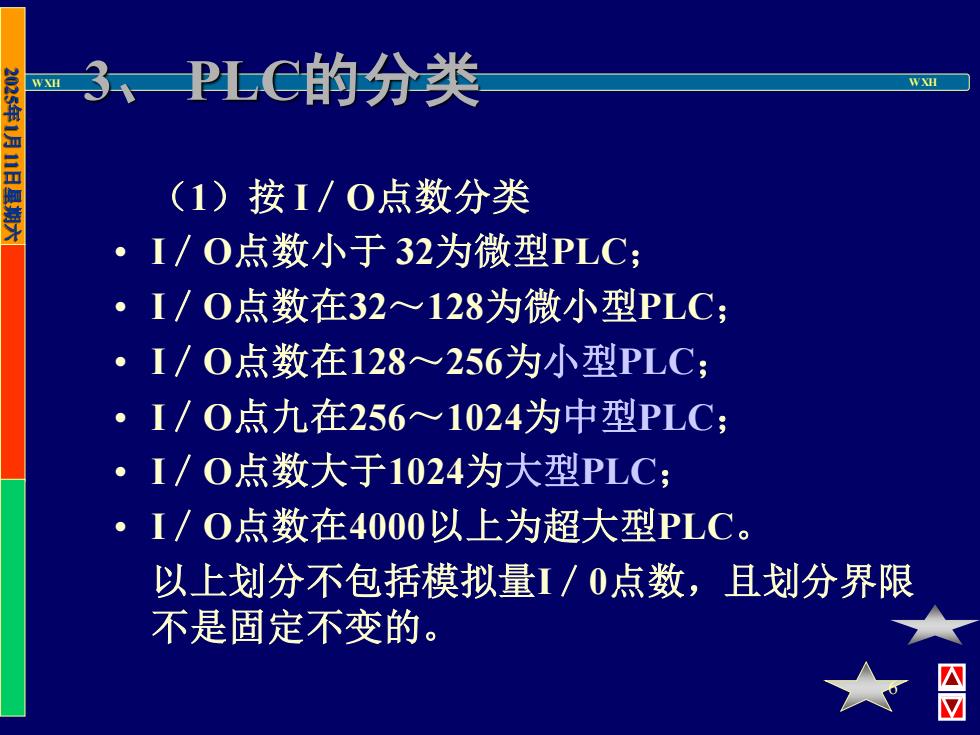

m3、—PLC的分类 WXH 202S至儿LLEA (1)按I/O点数分类 ·I/O点数小于32为微型PLC; 。 I/O点数在32~128为微小型PLC; ·I/0点数在128~256为小型PLC; ·I/O点九在256~1024为中型PLC; ·I/O点数大于1024为大型PLC; ·I/O点数在4000以上为超大型PLC。 以上划分不包括模拟量1/0点数，且划分界限 不是固定不变的。 囚
WXH WXH 6 2025 年 1 月11日星期六 3、 PLC的分类 （1）按 I／O点数分类 • I／O点数小于 32为微型PLC； • I／O点数在32～128为微小型PLC； • I／O点数在128～256为小型PLC； • I／O点九在256～1024为中型PLC； • I／O点数大于1024为大型PLC； • I／O点数在4000以上为超大型PLC。 以上划分不包括模拟量I／0点数，且划分界限 不是固定不变的
WXH 202S华教入20 (2)按结构形式分类 整体式PLC:又称单元式或箱体式。 整体式PLC是 将电源、CPU、1/0部件都集中装在一个机箱内。 般小型PLC采用这种结构。 模块式PLC:将PLC各部分分成若干个单独的模块 如CPU模块、I/0模块、电源模块和各种功能模块 模块式PLC由框架和各种模块组成。模块插在插座 上。 一般大、中型PLC采用模块式结构，有的小型 PLC也采用这种结构。 有的PLC将整体式和模块式结合起来，称为叠装式 PLC。 囚
WXH WXH 7 2025 年 1 月11日星期六 （2）按结构形式分类 • 整体式PLC： 又称单元式或箱体式。整体式PLC是 将电源、CPU、I／0部件都集中装在一个机箱内。 一般小型PLC采用这种结构。 • 模块式PLC：将PLC各部分分成若干个单独的模块， 如 CPU模块、I／0模块、电源模块和各种功能模块。 模块式PLC由框架和各种模块组成。模块插在插座 上。一般大、中型PLC采用模块式结构，有的小型 PLC也采用这种结构。 • 有的PLC将整体式和模块式结合起来，称为叠装式 PLC

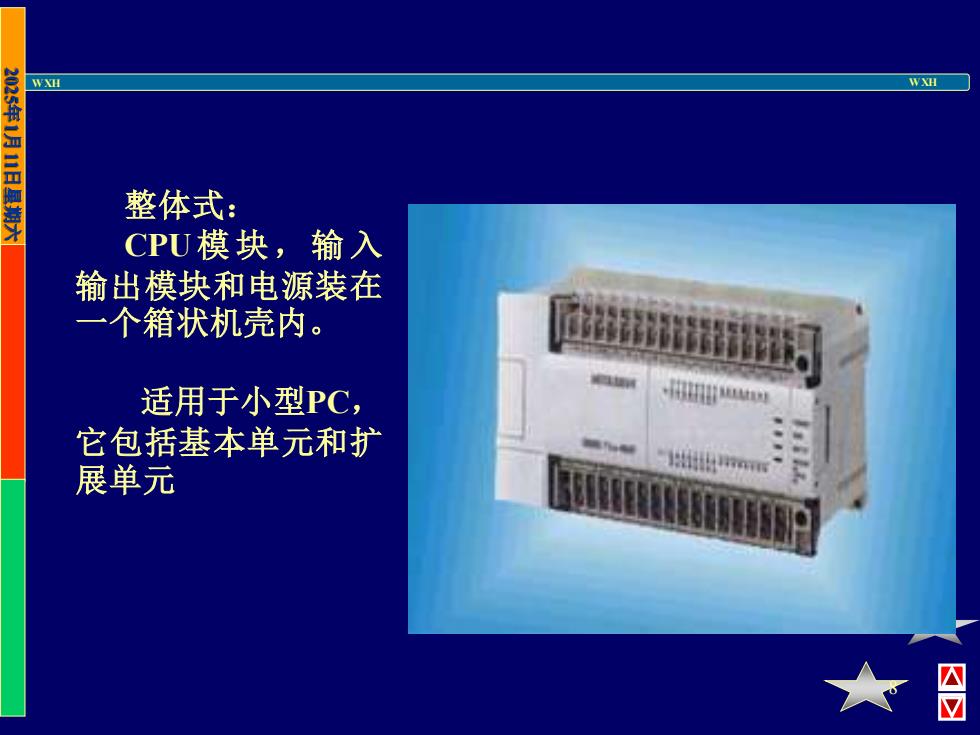

WXH WXH 202S全儿HTE机x 整体式： CPU模块，输入 输出模块和电源装在 一个箱状机壳内。 适用于小型PC, 它包括基本单元和扩 展单元 ★ 四N
WXH WXH 8 2025年1月11日星期六 整体式： CPU模 块 ，输 入 输出模块和电源装在 一个箱状机壳内 。 适用于小型PC ， 它包括基本单元和扩 展单元
模块式 WX WXH 202S华教入20 电源模块 底板 CPU模块 I○模块 Powerrima Small Package!! 四
WXH WXH 9 2025 年 1 月11日星期六 模块式 Power in a Small Package!! 电源模块 CPU模块 IO模块 底 板
WXH 2025华儿用LEE入 4、PLC的应用领域 PLC在工业自动化中起着举足轻重的作用，在国内外 已广泛应用于机械、治金、石油、化工、轻工、纺织、 电力、电子、食品、交通等行业。经验表明，80% 以上的工业控制可以使用PLC来完成。 在日本，凡8个以上中间继电器组成的控制系统都已采 用PLC来取代。 囚
WXH WXH 10 2025 年 1 月11日星期六 4、PLC的应用领域 • PLC在工业自动化中起着举足轻重的作用，在国内外 已广泛应 用于机械、冶金、石油、化工、轻工、纺织、 电力、电子、食品、交通等行业。经验表明， 80 ％ 以上的工业控制可以使用PLC来完成。 • 在日本，凡8个以上中间继电器组成的控制系统都已采 用PLC来取代
