机械工程学院机械设计系
机械工程学院机械设计系
机械工程学院机械设计系 2．半圆键—静联接 具有自调整性，装配工艺性好但键槽对轴的强度削 弱较大，用于轴端、轻载场合 工作面为两侧面 ，顶面与轮毂间要有间隙
机械工程学院机械设计系 2．半圆键—静联接 具有自调整性，装配工艺性好但键槽对轴的强度削 弱较大，用于轴端、轻载场合 工作面为两侧面 ，顶面与轮毂间要有间隙
机械工程学院机械设计系
机械工程学院机械设计系

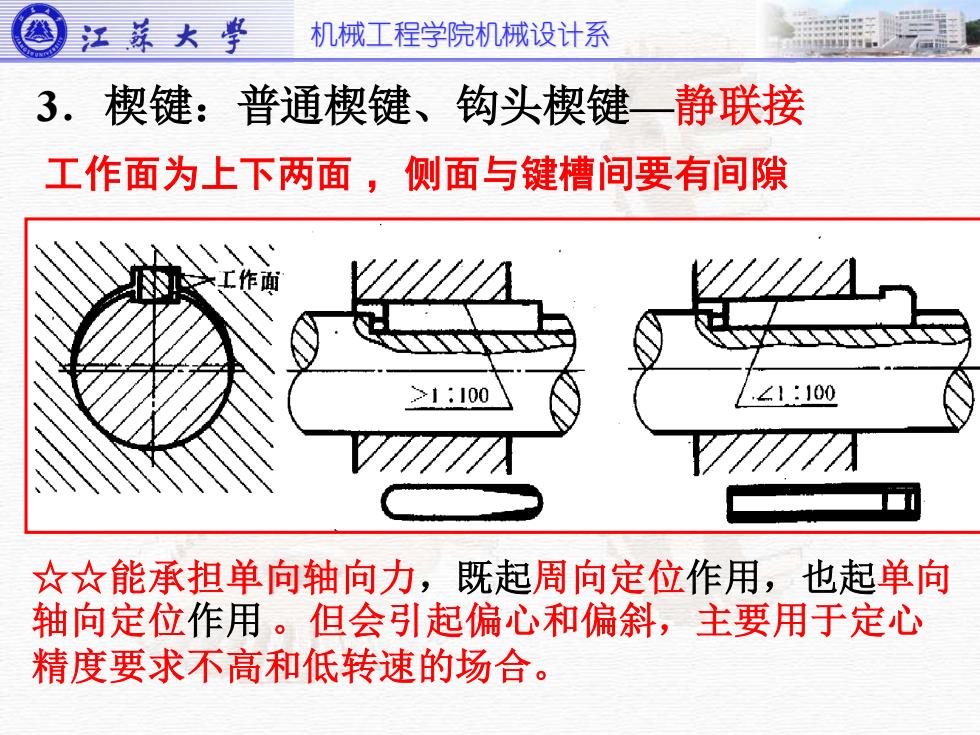

机械工程学院机械设计系 3．楔键：普通楔键、钩头楔键—静联接 工作面为上下两面 ，侧面与键槽间要有间隙 ☆☆能承担单向轴向力，既起周向定位作用，也起单向 轴向定位作用 。但会引起偏心和偏斜，主要用于定心 精度要求不高和低转速的场合
机械工程学院机械设计系 3．楔键：普通楔键、钩头楔键—静联接 工作面为上下两面 ，侧面与键槽间要有间隙 ☆☆能承担单向轴向力，既起周向定位作用，也起单向 轴向定位作用 。但会引起偏心和偏斜，主要用于定心 精度要求不高和低转速的场合

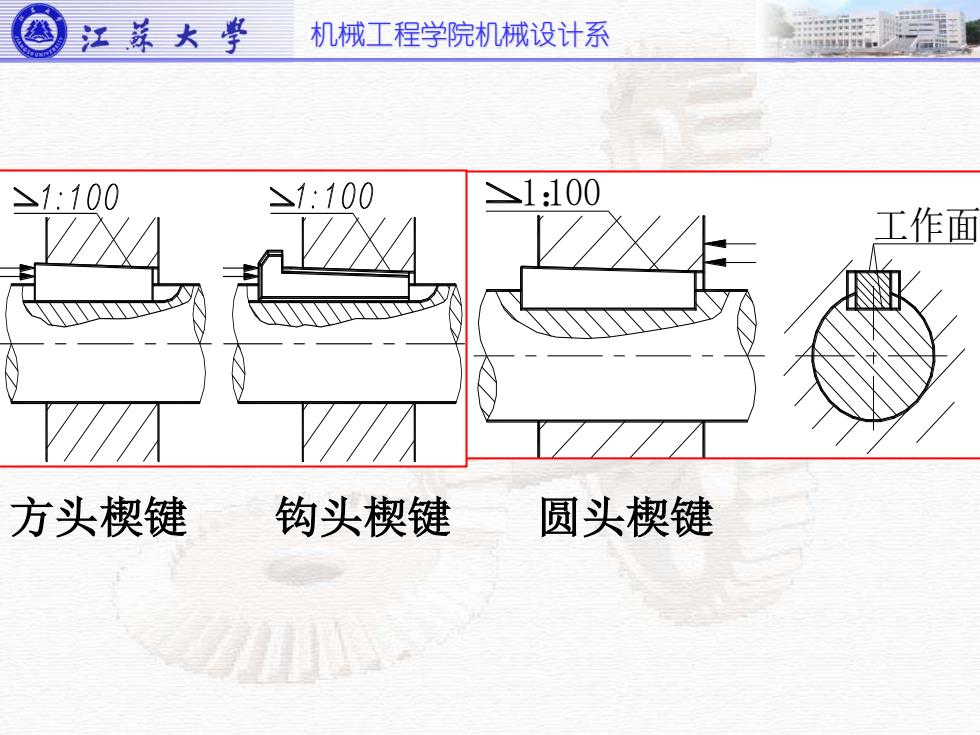

机械工程学院机械设计系 1：100 工作面 方头楔键 钩头楔键 圆头楔键
机械工程学院机械设计系 1：100 工作面 方头楔键 钩头楔键 圆头楔键
