机械工程学院机械设计系 (1)普通平键—静联接 圆头(A型) 方头(B型) 单圆头(C型)：用于轴端 工作面 工作面为两侧面 顶面与轮毂间要有间隙
机械工程学院机械设计系 (1)普通平键—静联接 圆头(A型) 方头(B型) 单圆头(C型)：用于轴端 工作面 工作面为两侧面 顶面与轮毂间要有间隙
机械工程学院机械设计系 (2)薄型平键—静联接（高度为普通平键的60～70%） （薄壁结构、空心轴、尺寸受限制处：承载能力较低） 圆头(A型) 方头(B型) 单圆头(C型)：用于轴端 薄型平键的分析与普通平键一样
机械工程学院机械设计系 (2)薄型平键—静联接（高度为普通平键的60～70%） （薄壁结构、空心轴、尺寸受限制处：承载能力较低） 圆头(A型) 方头(B型) 单圆头(C型)：用于轴端 薄型平键的分析与普通平键一样

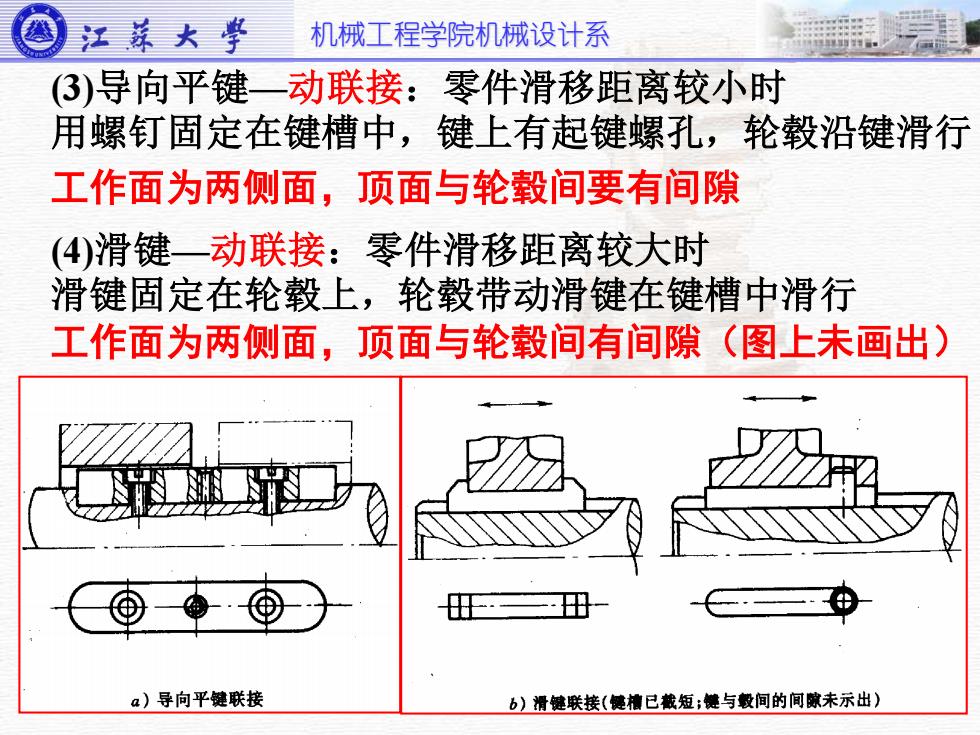

机械工程学院机械设计系 (3)导向平键—动联接：零件滑移距离较小时 用螺钉固定在键槽中，键上有起键螺孔，轮毂沿键滑行 (4)滑键—动联接：零件滑移距离较大时 滑键固定在轮毂上，轮毂带动滑键在键槽中滑行 工作面为两侧面，顶面与轮毂间要有间隙 工作面为两侧面，顶面与轮毂间有间隙（图上未画出）
机械工程学院机械设计系 (3)导向平键—动联接：零件滑移距离较小时 用螺钉固定在键槽中，键上有起键螺孔，轮毂沿键滑行 (4)滑键—动联接：零件滑移距离较大时 滑键固定在轮毂上，轮毂带动滑键在键槽中滑行 工作面为两侧面，顶面与轮毂间要有间隙 工作面为两侧面，顶面与轮毂间有间隙（图上未画出）
机械工程学院机械设计系
机械工程学院机械设计系
机械工程学院机械设计系
机械工程学院机械设计系
