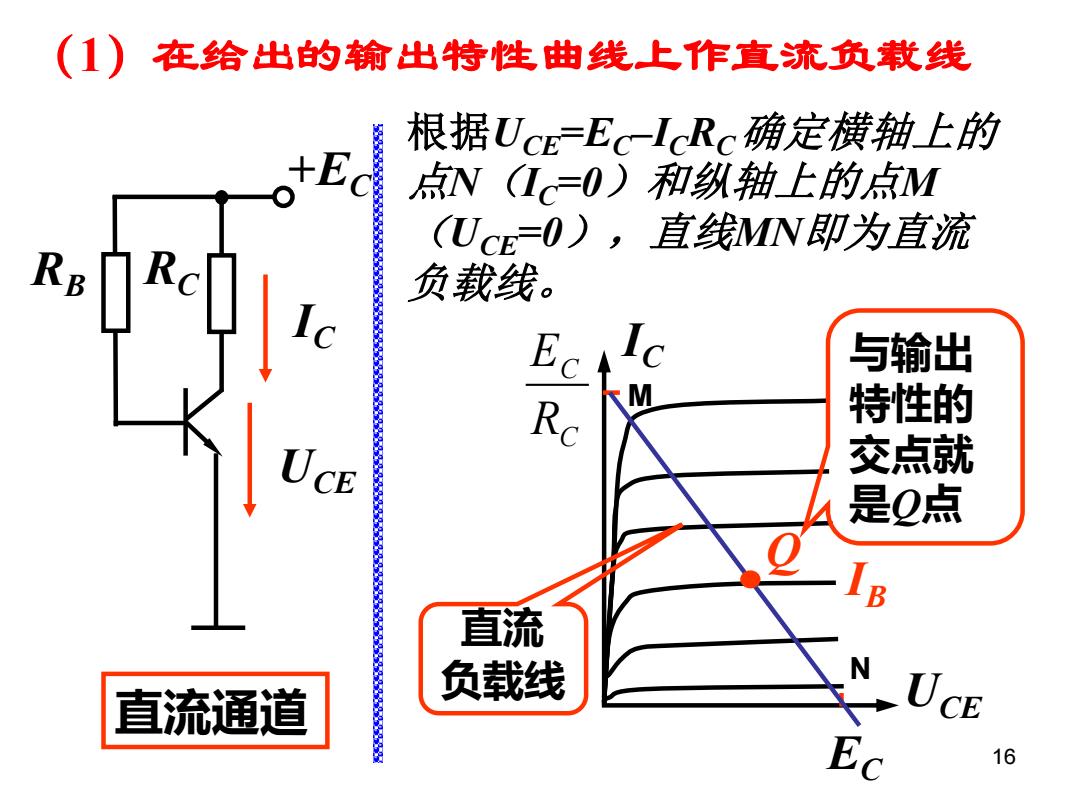

(1) 在给出的输出特性曲线上作直流负载线 +Ec 根据Uce=Ec-IcRc确定横轴上的 点N(I=O)和纵轴上的点M (Uce=U)，直线MN即为直流 B 负载线。 E 与输出 Rc 特性的 交点就 是0点 直流 负载线 N 直流通道 CE 16
16 IC UCE 根据UCE=EC–ICRC 确定横轴上的 点N（IC=0）和纵轴上的点M （UCE=0），直线MN即为直流 负载线。 直流通道 RB +EC RC （1）在给出的输出特性曲线上作直流负载线 IC UCE EC C C R E Q 直流 负载线 与输出 特性的 交点就 是Q点 IB M N

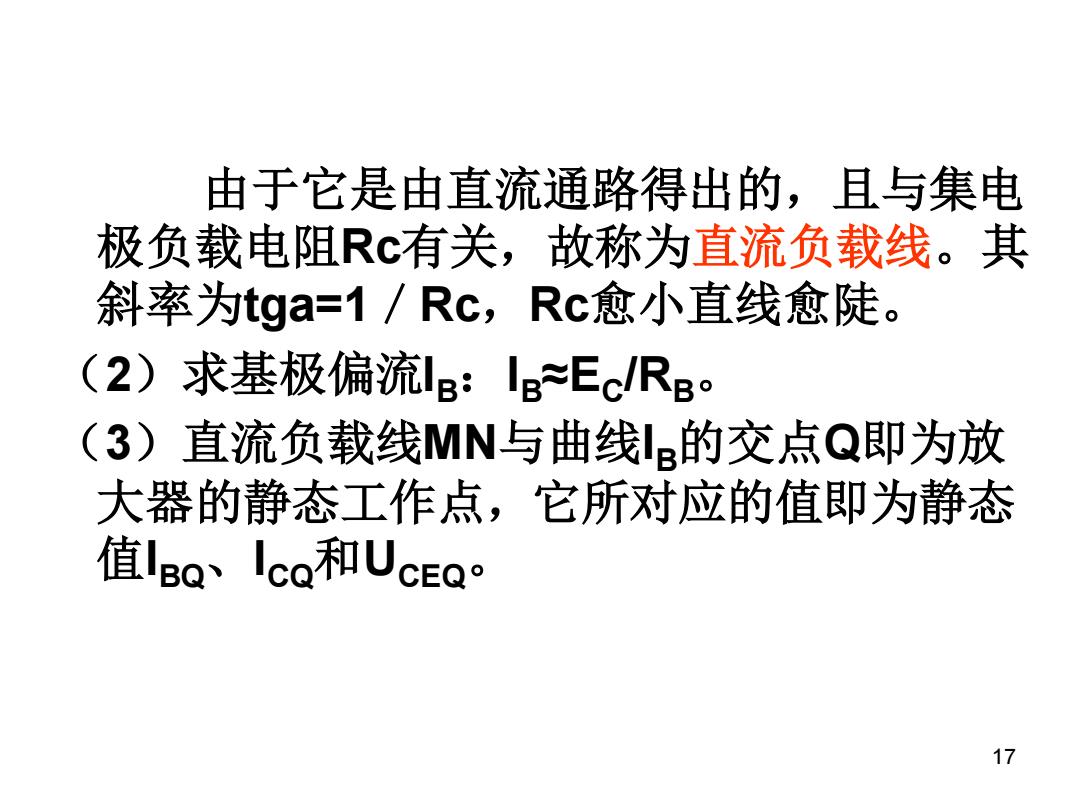

由于它是由直流通路得出的，且与集电 极负载电阻Rc有关，故称为直流负载线。其 斜率为tga=1/Rc,Rc愈小直线愈陡。 (2)求基极偏流B:B~Ec/RB。 (3)直流负载线MN与曲线Is的交点Q即为放 大器的静态工作点，它所对应的值即为静态 值lBQ、lca和UcEQ 17
17 由于它是由直流通路得出的，且与集电 极负载电阻Rc有关，故称为直流负载线。其 斜率为tga=1／Rc，Rc愈小直线愈陡。 （2）求基极偏流IB：IB≈EC/RB。 （3）直流负载线MN与曲线IB的交点Q即为放 大器的静态工作点，它所对应的值即为静态 值IBQ、ICQ和UCEQ

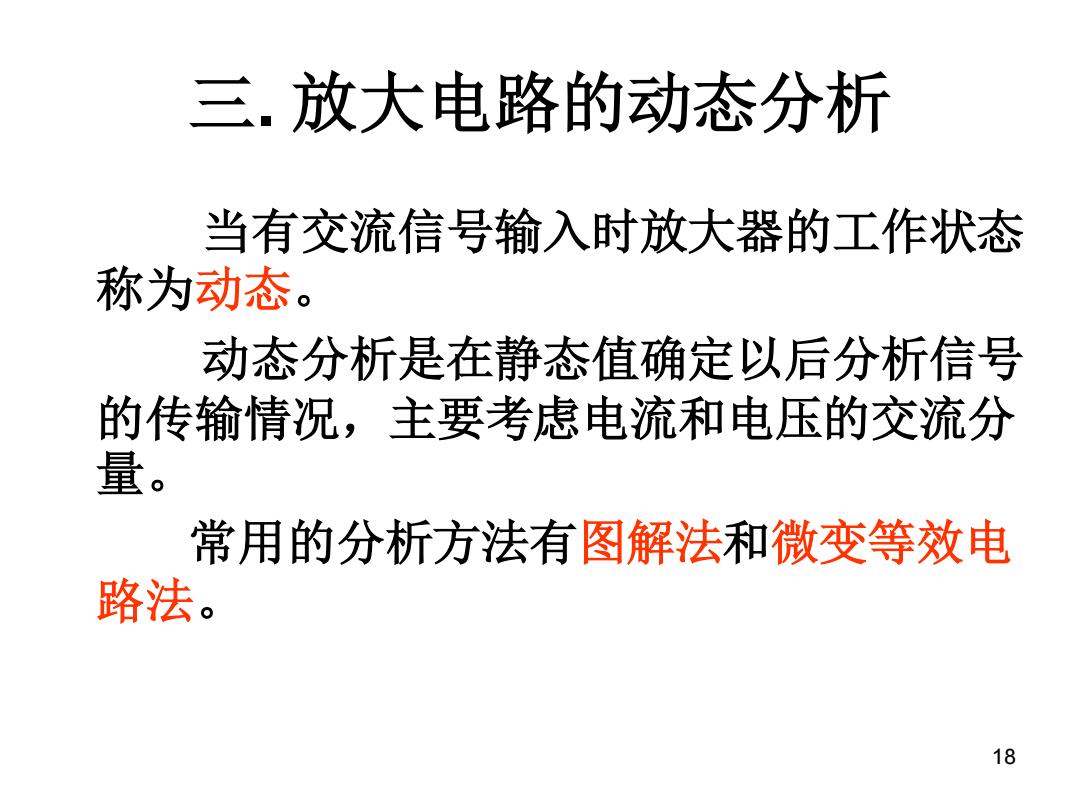

三.放大电路的动态分析 当有交流信号输入时放大器的工作状态 称为动态。 动态分析是在静态值确定以后分析信号 的传输情况，主要考虑电流和电压的交流分 量。 常用的分析方法有图解法和微变等效电 路法。 18
18 三. 放大电路的动态分析 当有交流信号输入时放大器的工作状态 称为动态。 动态分析是在静态值确定以后分析信号 的传输情况，主要考虑电流和电压的交流分 量。 常用的分析方法有图解法和微变等效电 路法

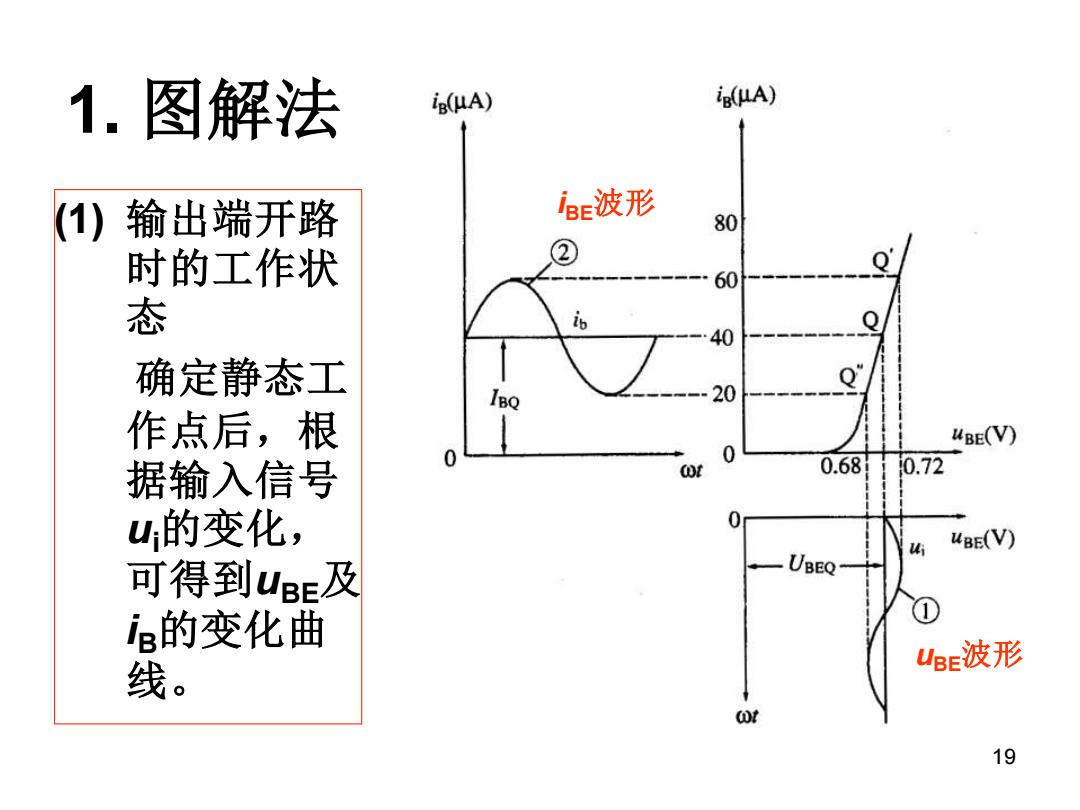

1.图解法 ig(uA) gμA) (1)输出端开路 iBE波形 80 时的工作状 ② 60 态 40 确定静态工 IBQ 20 作点后，根 WBE(V) 0 0 据输入信号 OE 0.68 0.72 u的变化， UBE(V) 可得到uBE及 UBEQ i的变化曲 线。 uBE波形 Ot 19
19 1. 图解法 (1) 输出端开路 时的工作状 态 确定静态工 作点后，根 据输入信号 ui的变化， 可得到 uBE 及 iB的变化曲 线。 uBE波形 iBE波形

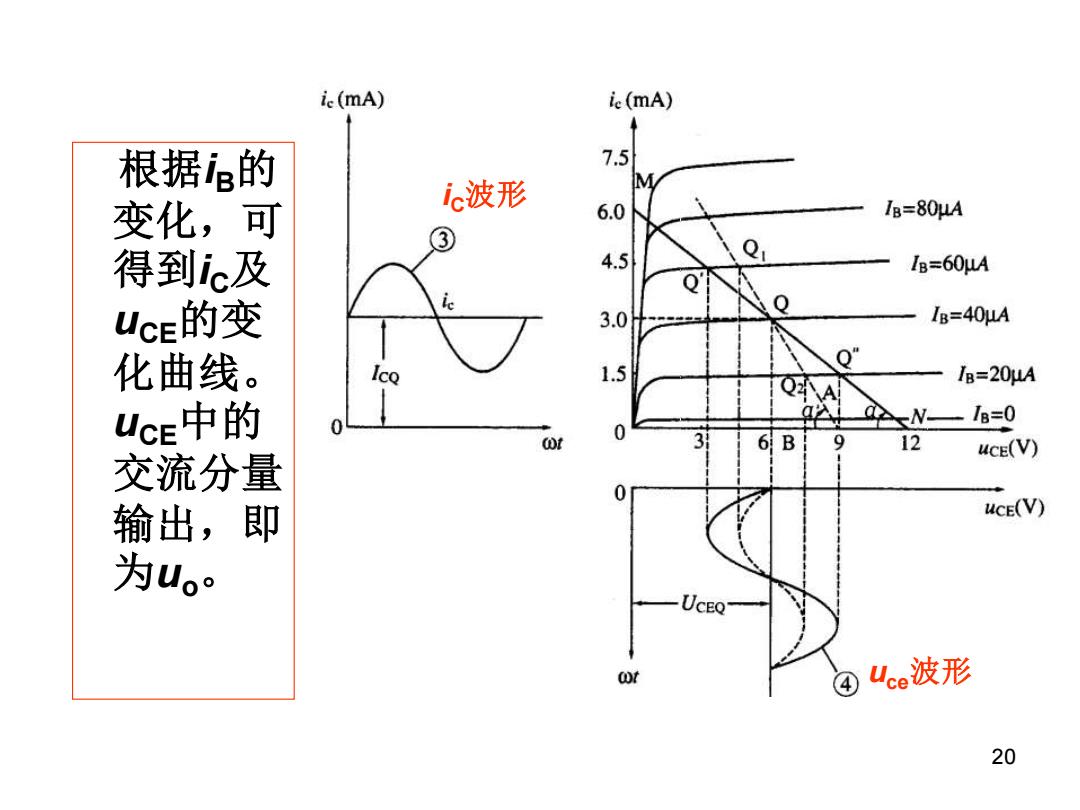

ic(mA) ic (mA) 根据3的 7.5 变化，可 i。波形 6.0 IB=80uA ③ 得到ic及 4.5 IB=60uA ucE的变 ie 3.0 IB=40LA 化曲线。 1.5 IB=20uA ucE中的 0 Ot 9 12 UCE(V) 交流分量 0 输出，即 UCE(V) 为uo UCEQ ④ uce波形 20
20 根据 iB 的 变化，可 得到 iC 及 uCE的变 化曲线。 uCE中的 交流分量 输出，即 为uo。 iC波形 uce波形
