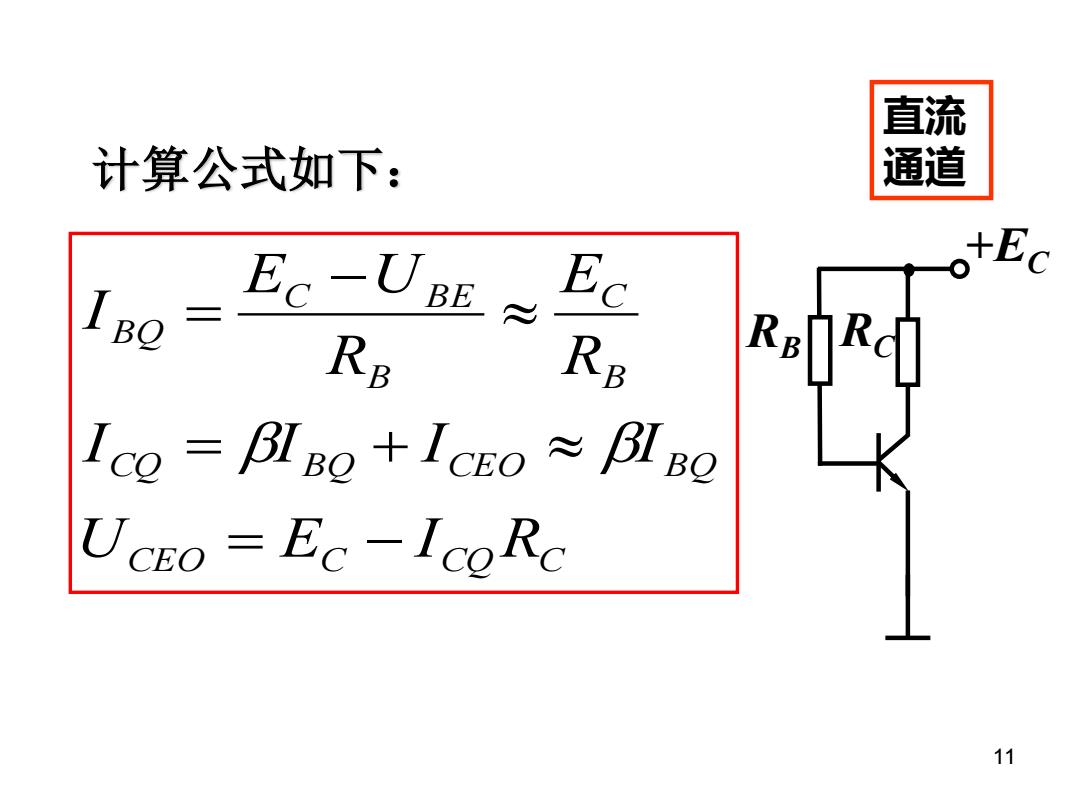

直流 计算公式如下： 通道 EC-UBE Ec +Ec RB RB RB Ico=BlBe+IEo≈Plse UCEO EC-IcoRc 11
11 直流 通道 RB +EC RC CEO C CQ C CQ B Q CEO B Q B C B C B E B Q U E I R I I I I R E R E U I = − = + − = 计算公式如下：

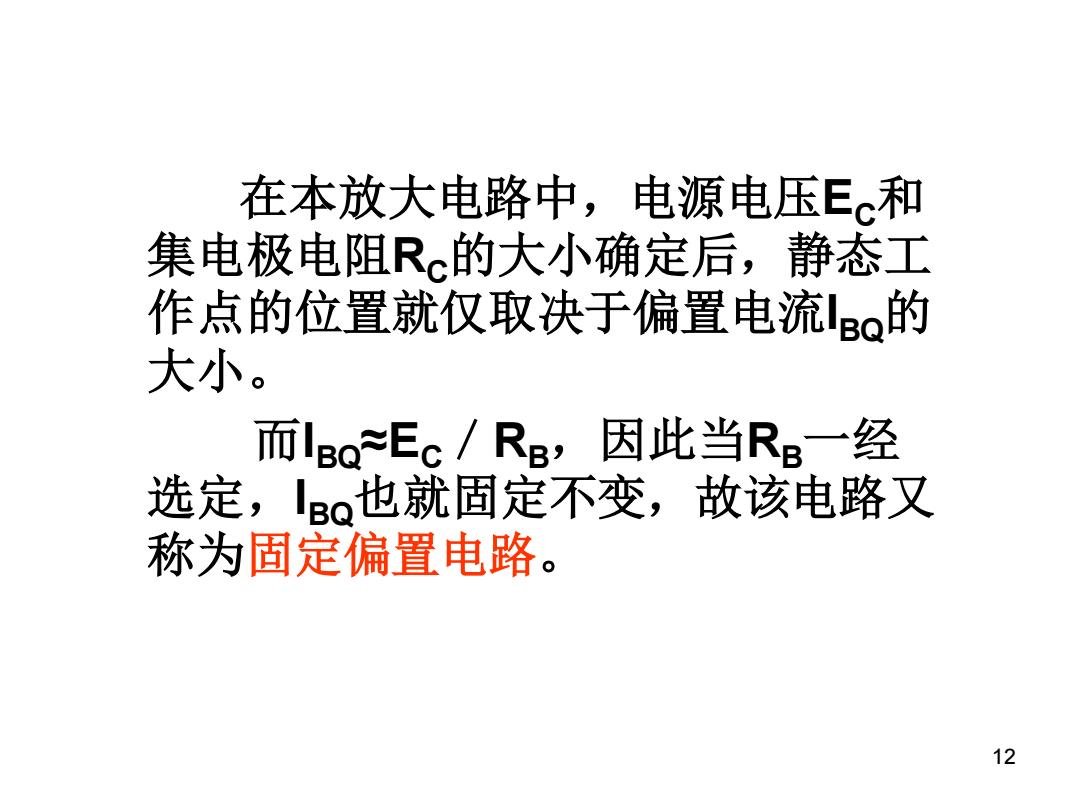

在本放大电路中，电源电压E和 集电极电阻R。的大小确定后，静态工 作点的位置就仅取决于偏置电流IQ的 大小。 而IBo~Ec/R:,因此当Rg一经 选定，BQ也就固定不变，故该电路又 称为固定偏置电路。 12
12 在本放大电路中，电源电压EC和 集电极电阻RC的大小确定后，静态工 作点的位置就仅取决于偏置电流IBQ的 大小。 而IBQ≈EC／RB，因此当RB一经 选定，IBQ也就固定不变，故该电路又 称为固定偏置电路

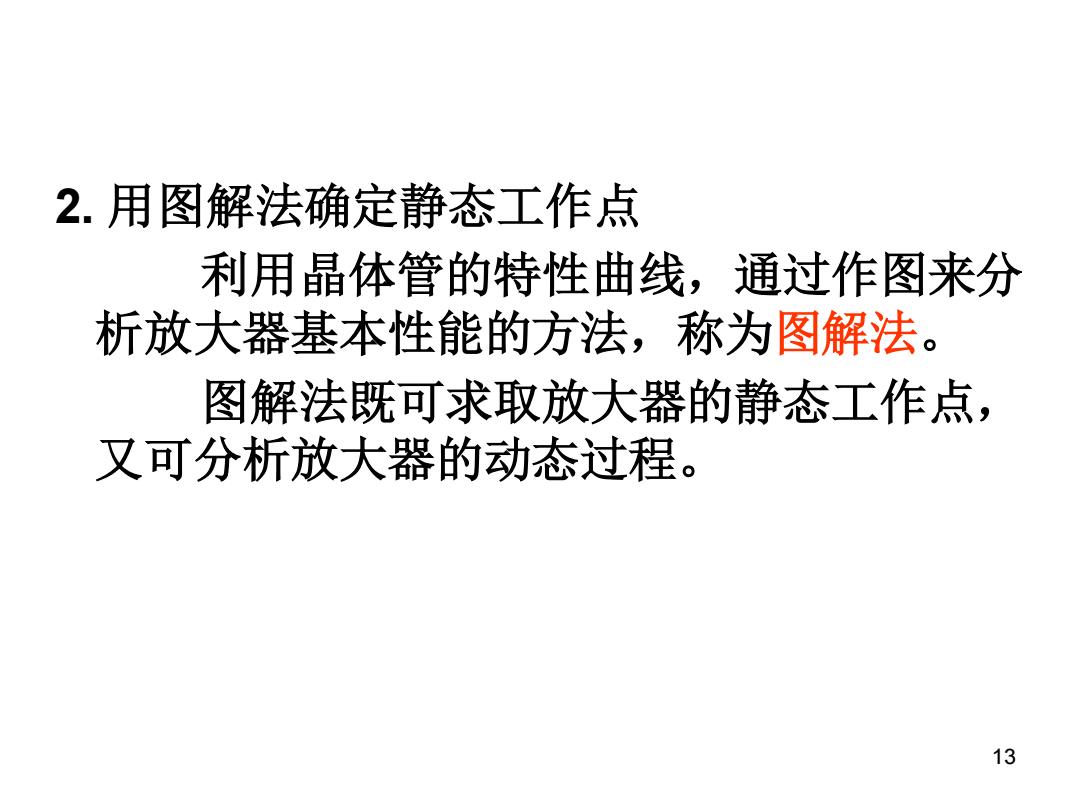

2.用图解法确定静态工作点 利用晶体管的特性曲线，通过作图来分 析放大器基本性能的方法，称为图解法。 图解法既可求取放大器的静态工作点， 又可分析放大器的动态过程。 13
13 2. 用图解法确定静态工作点 利用晶体管的特性曲线，通过作图来分 析放大器基本性能的方法，称为图解法。 图解法既可求取放大器的静态工作点， 又可分析放大器的动态过程

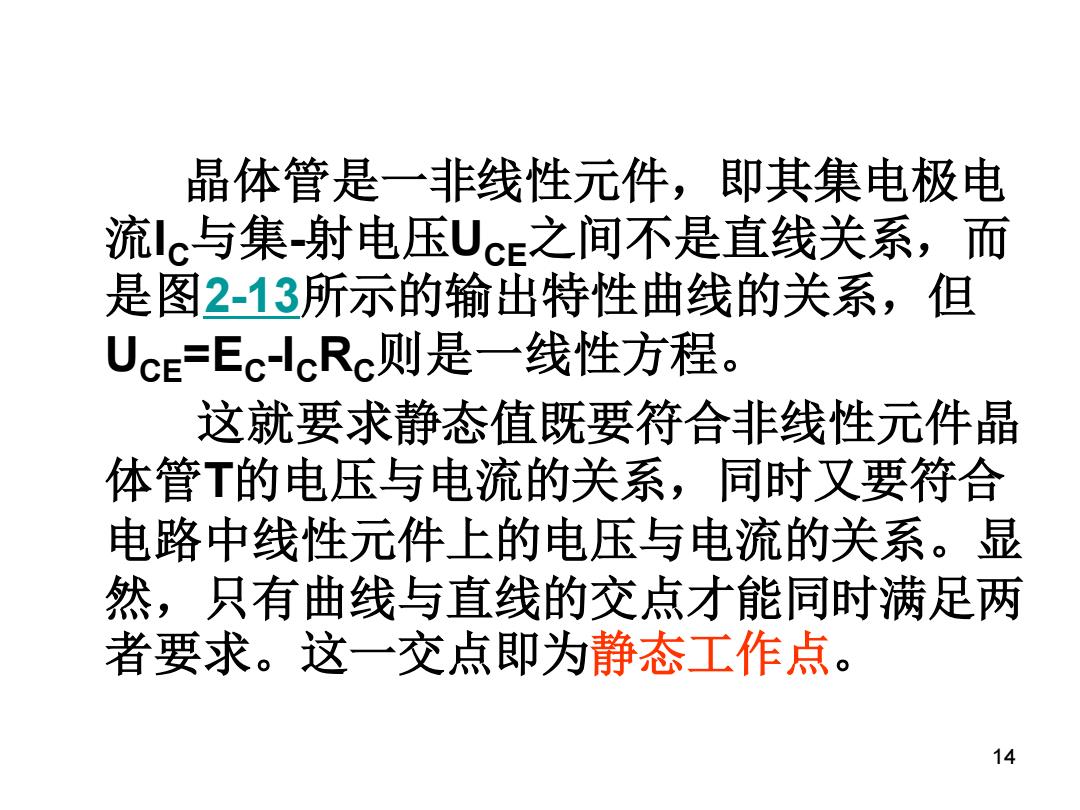

晶体管是一非线性元件，即其集电极电 流lc与集-射电压UcE之间不是直线关系，而 是图2-13所示的输出特性曲线的关系，但 UcE=Ec-IcRcl则是一线性方程 这就要求静态值既要符合非线性元件晶 体管T的电压与电流的关系，同时又要符合 电路中线性元件上的电压与电流的关系。显 然，只有曲线与直线的交点才能同时满足两 者要求。这一交点即为静态工作点。 14
14 晶体管是一非线性元件，即其集电极电 流IC与集-射电压UCE之间不是直线关系，而 是图2-13所示的输出特性曲线的关系，但 UCE=EC-ICRC则是一线性方程。 这就要求静态值既要符合非线性元件晶 体管T的电压与电流的关系，同时又要符合 电路中线性元件上的电压与电流的关系。显 然，只有曲线与直线的交点才能同时满足两 者要求。这一交点即为静态工作点

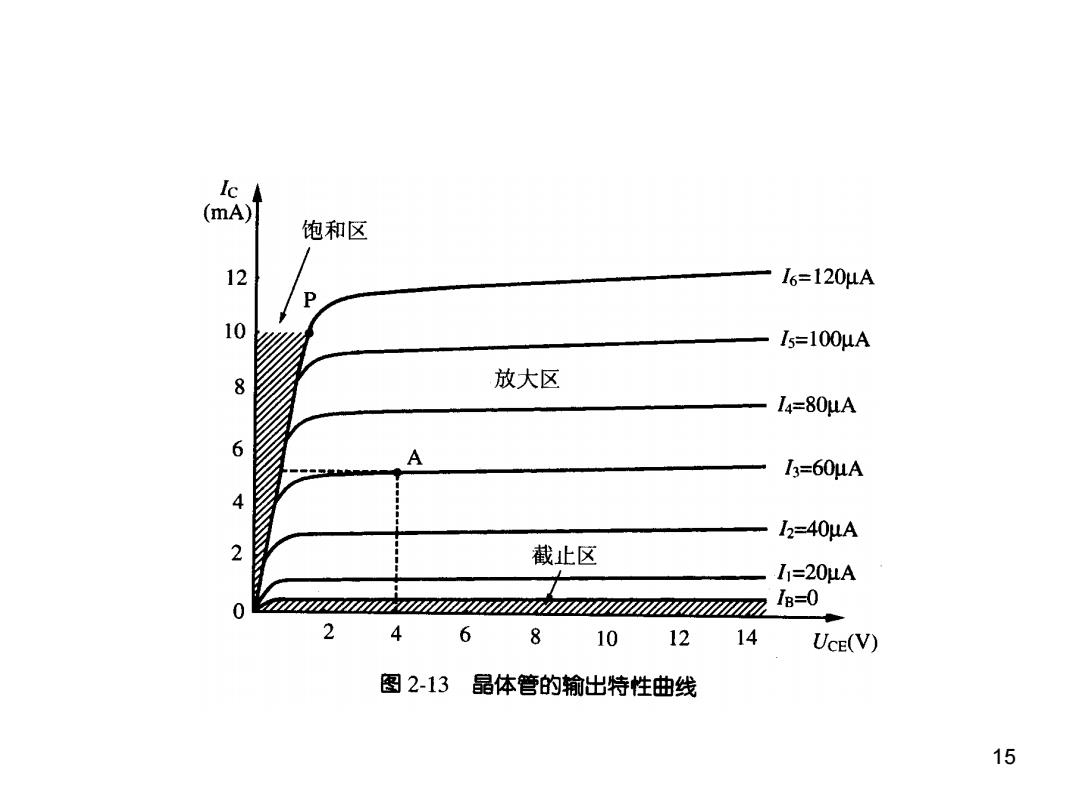

Ic (mA)】 饱和区 12 I6=120μA P 10 I5=100μA 放大区 I4=80μA A 13=60uA I2=40μA 截止区 I1=20μA 0 VPP222P2PFF222127F82778228772877778P2474774748444F44744447474 IB=0 2 4 6 8 10 12 14 UCE(V) 图2-13 晶体管的输出特性曲线 15
15
