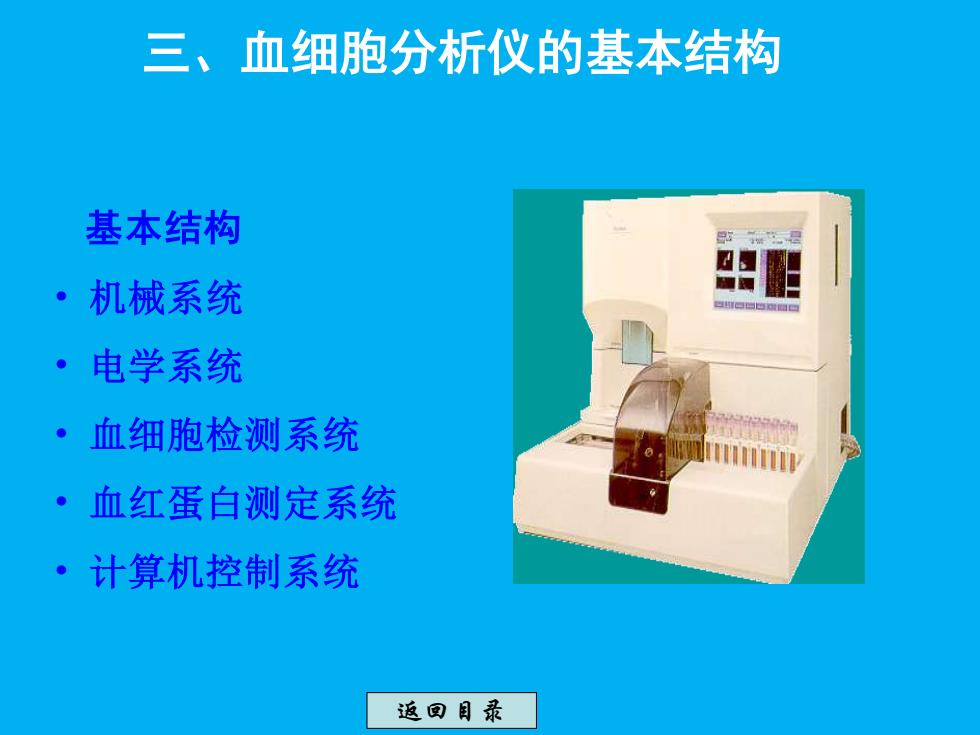

三、血细胞分析仪的基本结构 基本结构 ☑和 ·机械系统 ·电学系统 ·血细胞检测系统 ·血红蛋白测定系统 ·计算机控制系统 返回目录
基本结构 • 机械系统 • 电学系统 • 血细胞检测系统 • 血红蛋白测定系统 • 计算机控制系统 三、血细胞分析仪的基本结构 返回目录

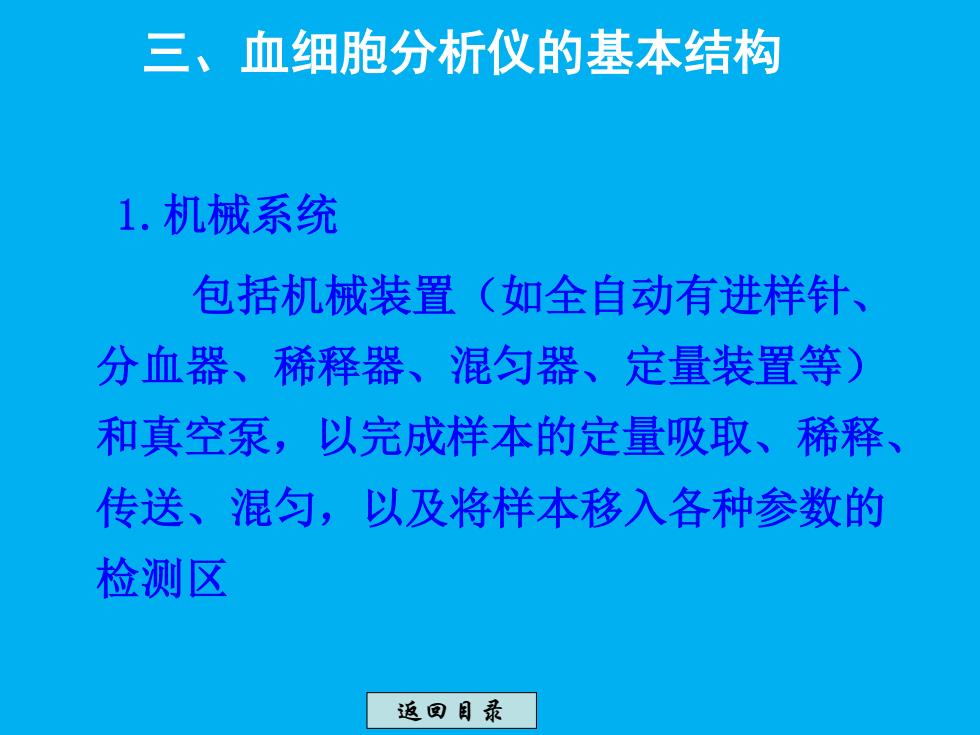

三、血细胞分析仪的基本结构 1.机械系统 包括机械装置（如全自动有进样针、 分血器、稀释器、混匀器、定量装置等) 和真空泵，以完成样本的定量吸取、稀释、 传送、混匀，以及将样本移入各种参数的 检测区 返回目录
1.机械系统 包括机械装置（如全自动有进样针、 分血器、稀释器、混匀器、定量装置等） 和真空泵，以完成样本的定量吸取、稀释、 传送、混匀，以及将样本移入各种参数的 检测区 返回目录 三、血细胞分析仪的基本结构

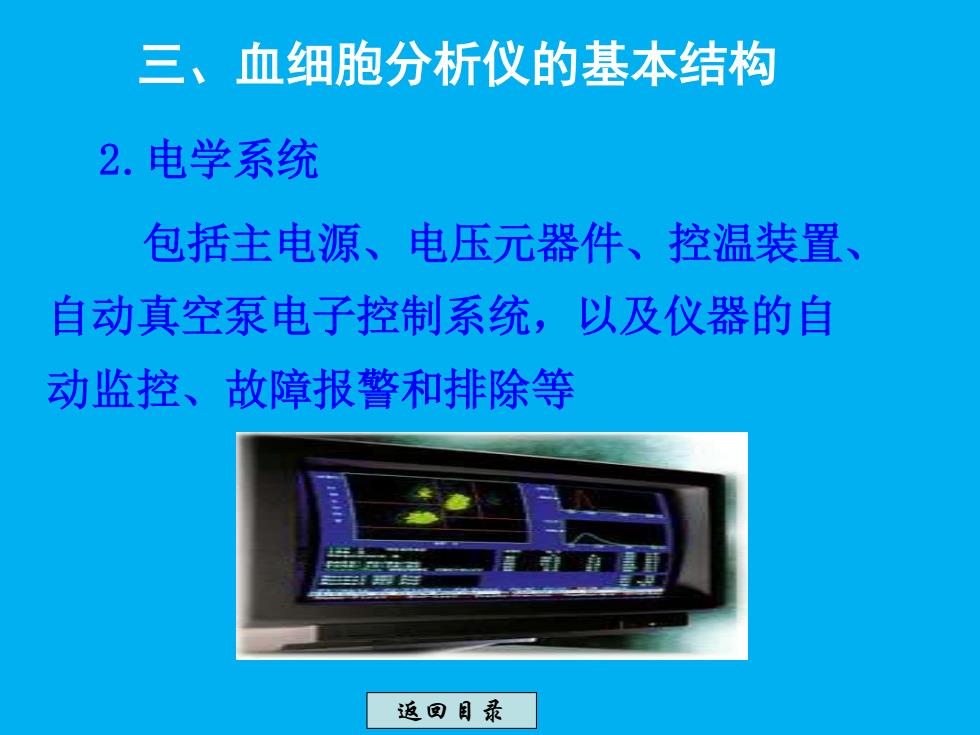

三、血细胞分析仪的基本结构 2.电学系统 包括主电源、电压元器件、控温装置 自动真空泵电子控制系统，以及仪器的自 动监控、故障报警和排除等 返回目录
2.电学系统 包括主电源、电压元器件、控温装置、 自动真空泵电子控制系统，以及仪器的自 动监控、故障报警和排除等 返回目录 三、血细胞分析仪的基本结构

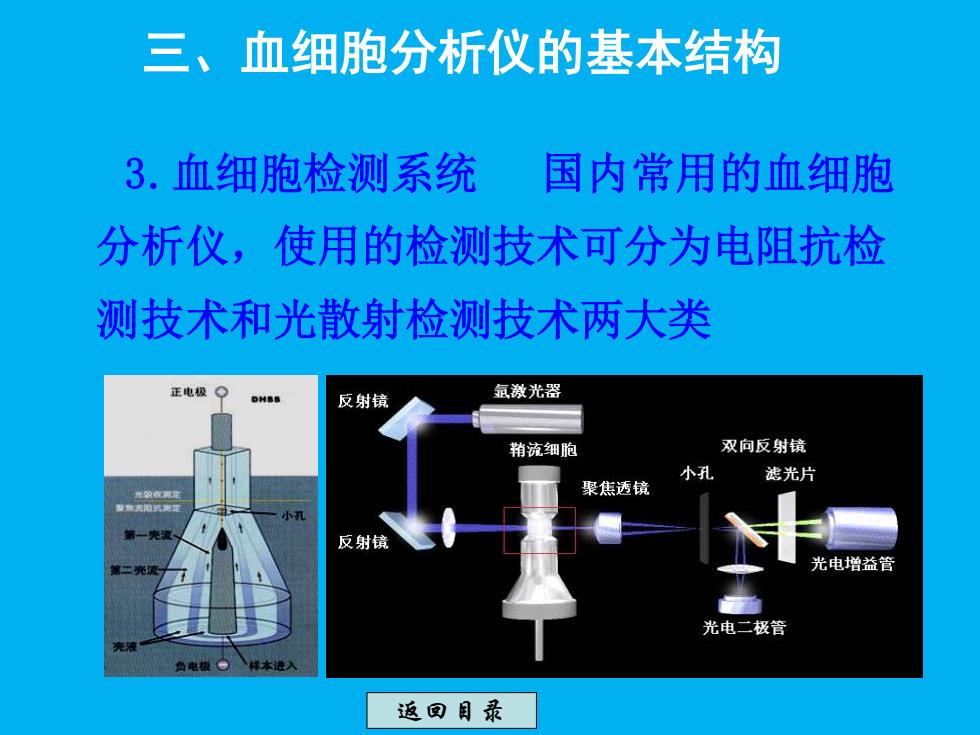

三、血细胞分析仪的基本结构 3.血细胞检测系统 国内常用的血细胞 分析仪，使用的检测技术可分为电阻抗检 测技术和光散射检测技术两大类 正电极 DHSS 反射镜 氩激光器 鞘流细胞 双向反射镜 小孔 滤光片 的图 聚焦透镜 复面龙阳蓝我国 反射镜 光电增益管 光电二极管 负电极。 返回目录
3.血细胞检测系统 国内常用的血细胞 分析仪，使用的检测技术可分为电阻抗检 测技术和光散射检测技术两大类 返回目录 三、血细胞分析仪的基本结构
三、血细胞分析仪的基本结构 电阻抗检测技术：由检测器、放大器、甄别器、 阈值调节器、检测计数系统和自动补偿装置组成 流式光散射检测技术：由激光光源、检测装置和 检测器、放大器、甄别器、阈值调节器、检测计 数系统和自动补偿装置组成 返回目录
• 电阻抗检测技术：由检测器、放大器、甄别器、 阈值调节器、检测计数系统和自动补偿装置组成 • 流式光散射检测技术：由激光光源、检测装置和 检测器、放大器、甄别器、阈值调节器、检测计 数系统和自动补偿装置组成 返回目录 三、血细胞分析仪的基本结构
