3.2.3双闭环比值控制系统 在单闭环比值控制系统的基础上，增加了主流量控制回路 FC 主 F2C 双闭环比值

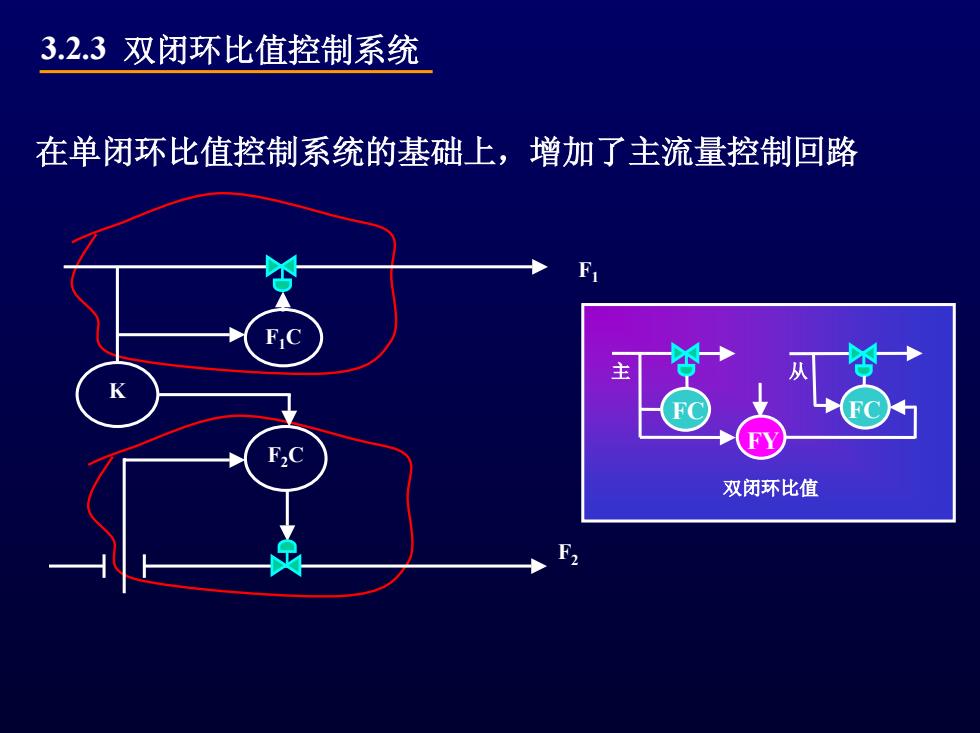

3.2.3 双闭环比值控制系统 在单闭环比值控制系统的基础上，增加了主流量控制回路 F1C F1 F2 F2C K 双闭环比值 主 从 FC FC FY
3.2.3双闭环比值控制系统 G G Gmt Gc2 Gv G G

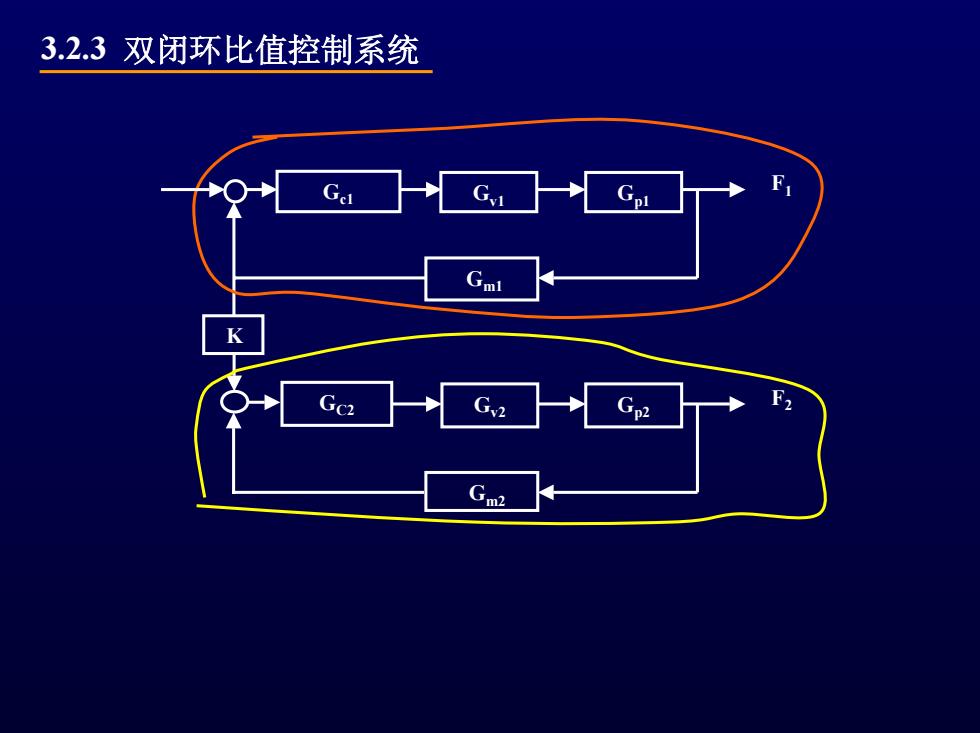

3.2.3 双闭环比值控制系统 Gc1 Gv1 Gp1 F1 F2 K Gm1 GC2 Gv2 Gp2 Gm2
3.2.3 双闭环比值控制系统 例子： 二氧化碳 氧气 合 反应器 于主流量控制回路的存在，实现了主流量定值控制，克服了 对 主流量的干扰的影响（例如：主动量供应不足或有较大扰动） ● 另一个优点是，提升主负荷比较容易，缓慢改变主控制器的给 定值。 ● 缺点：使用的仪表较多，另外，若主副回路工作频率相近时， 容易产生共振

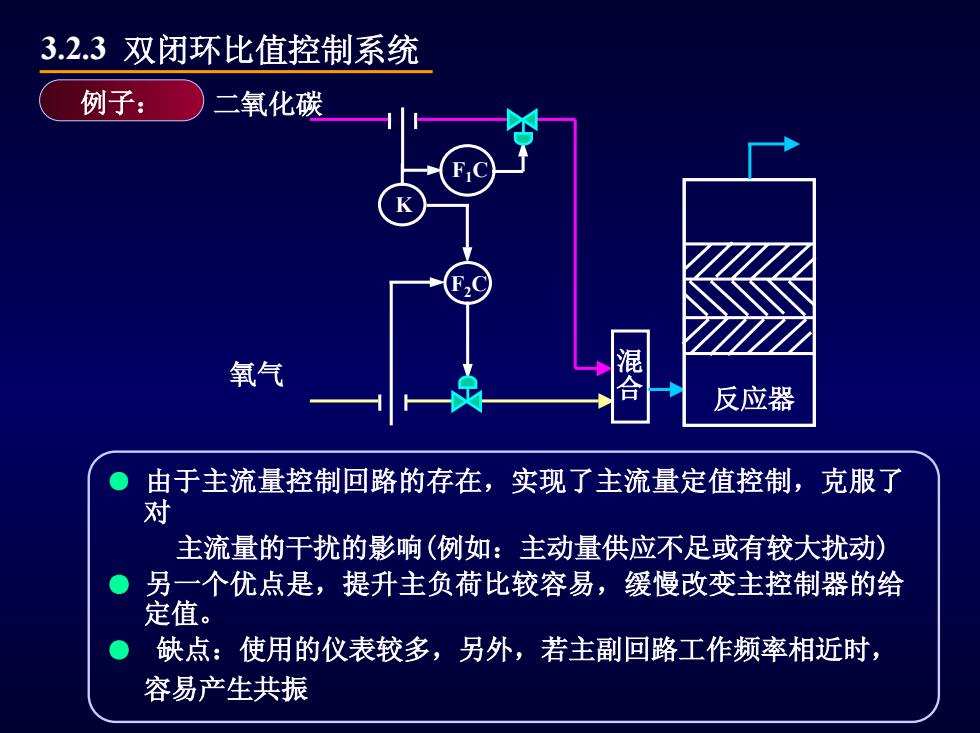

3.2.3 双闭环比值控制系统 例子： F1C F2C K 二氧化碳 氧气 反应器 混合 ● 由于主流量控制回路的存在，实现了主流量定值控制，克服了 对 主流量的干扰的影响(例如：主动量供应不足或有较大扰动) ● 另一个优点是，提升主负荷比较容易，缓慢改变主控制器的给 定值。 ● 缺点：使用的仪表较多，另外，若主副回路工作频率相近时， 容易产生共振
3.2.4其他类型的比值控制系统 (1)变比值控制系统 定比值控制方案只能克服流量干扰对比值的影响， 当其它参数存在对比值系数的扰动时，必须时时修正 比值系数，变比值控制 XC 变比值

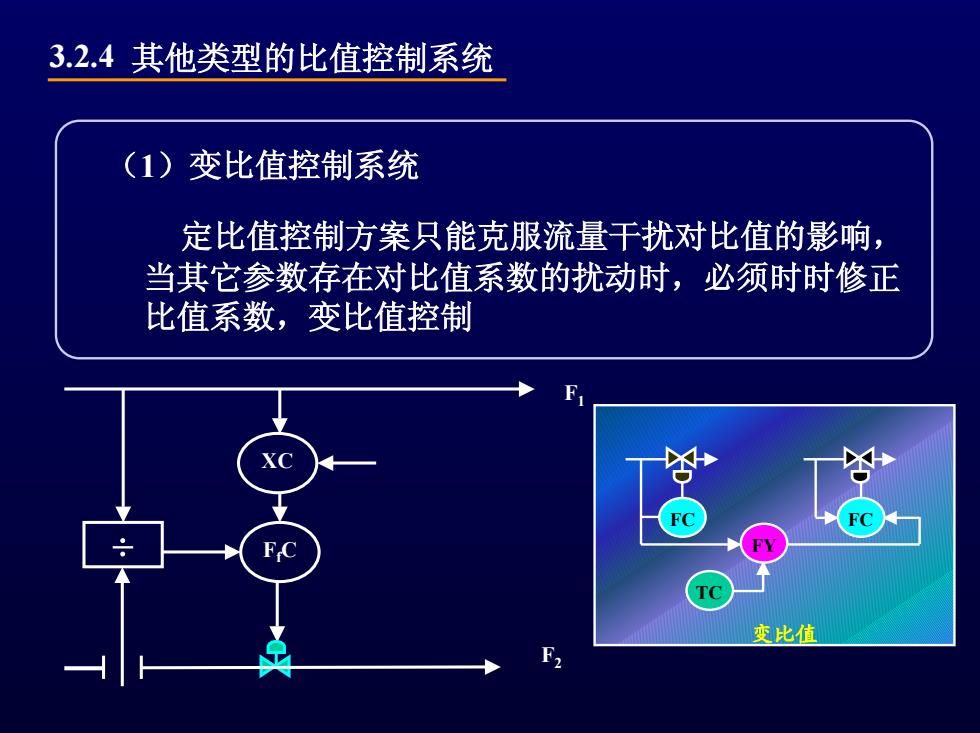

3.2.4 其他类型的比值控制系统 （1）变比值控制系统 定比值控制方案只能克服流量干扰对比值的影响， 当其它参数存在对比值系数的扰动时，必须时时修正 比值系数，变比值控制 XC F1 F2 ÷ FfC FC FC FY TC 变比值
3.2.4其他类型的比值控制系统 这实际上是一个以某种指标X 为主参数，两物料比值为副参数 的串级控制系统一 串级比值控 制系统、自整配比控制系统 主控制器 比值控制器 控制阀 流量对象 主对象 测量变送 除法器 测量变送 测量变送

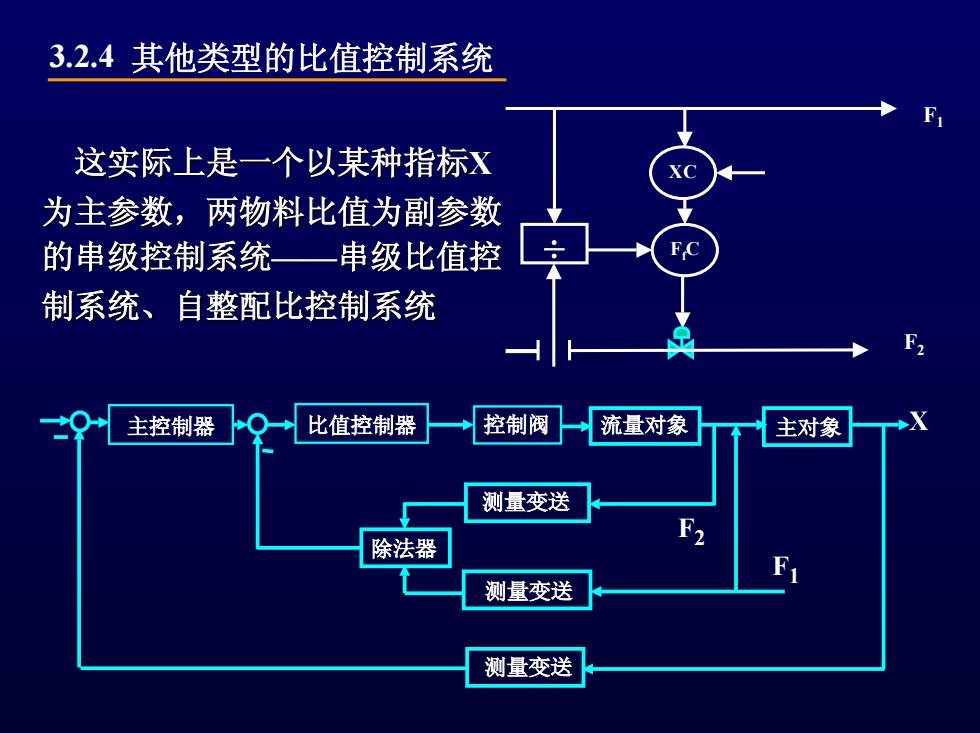

3.2.4 其他类型的比值控制系统 这实际上是一个以某种指标 这实际上是一个以某种指标X 为主参数，两物料比值为副参数 为主参数，两物料比值为副参数 的串级控制系统 的串级控制系统——串级比值控 制系统、自整配比控制系统 XC F1 F2 ÷ FfC 制系统、自整配比控制系统 测量变送 除法器 控制阀 主对象 X 测量变送 主控制器 比值控制器 测量变送 流量对象 F2 F1
