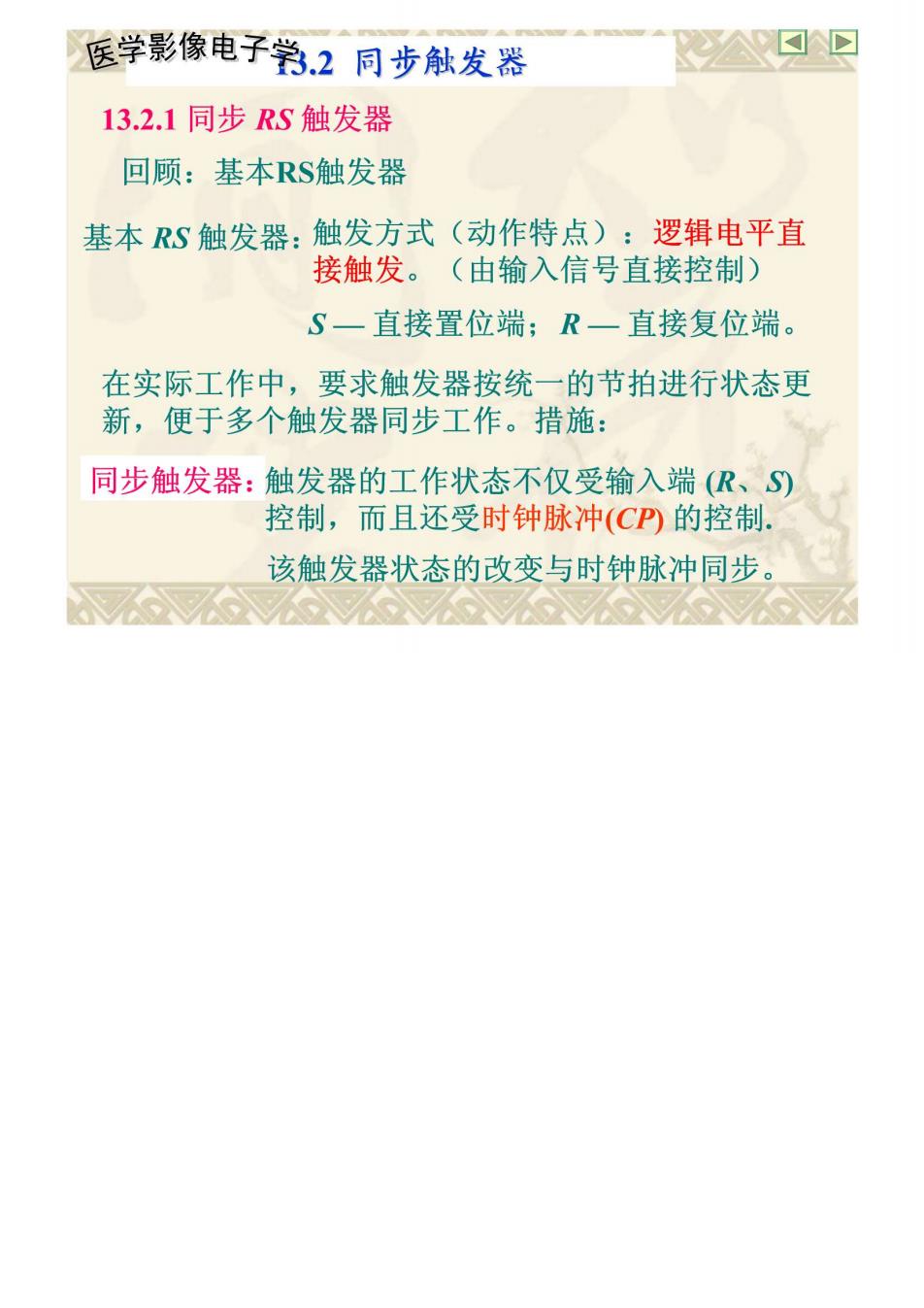

医学影像电子常.2同步献发器 可▣ 13.2.1同步RS触发器 回顾：基本RS触发器 基本S触发器：触发方式（动作特点）：逻辑电平直 接触发。（由输入信号直接控制） S一直接置位端；R一直接复位端。 在实际工作中，要求触发器按统一的节拍进行状态更 新，便于多个触发器同步工作。措施： 同步触发器：触发器的工作状态不仅受输入端(R、S 控制，而且还受时钟脉冲(CP的控制. 该触发器状态的改变与时钟脉冲同步

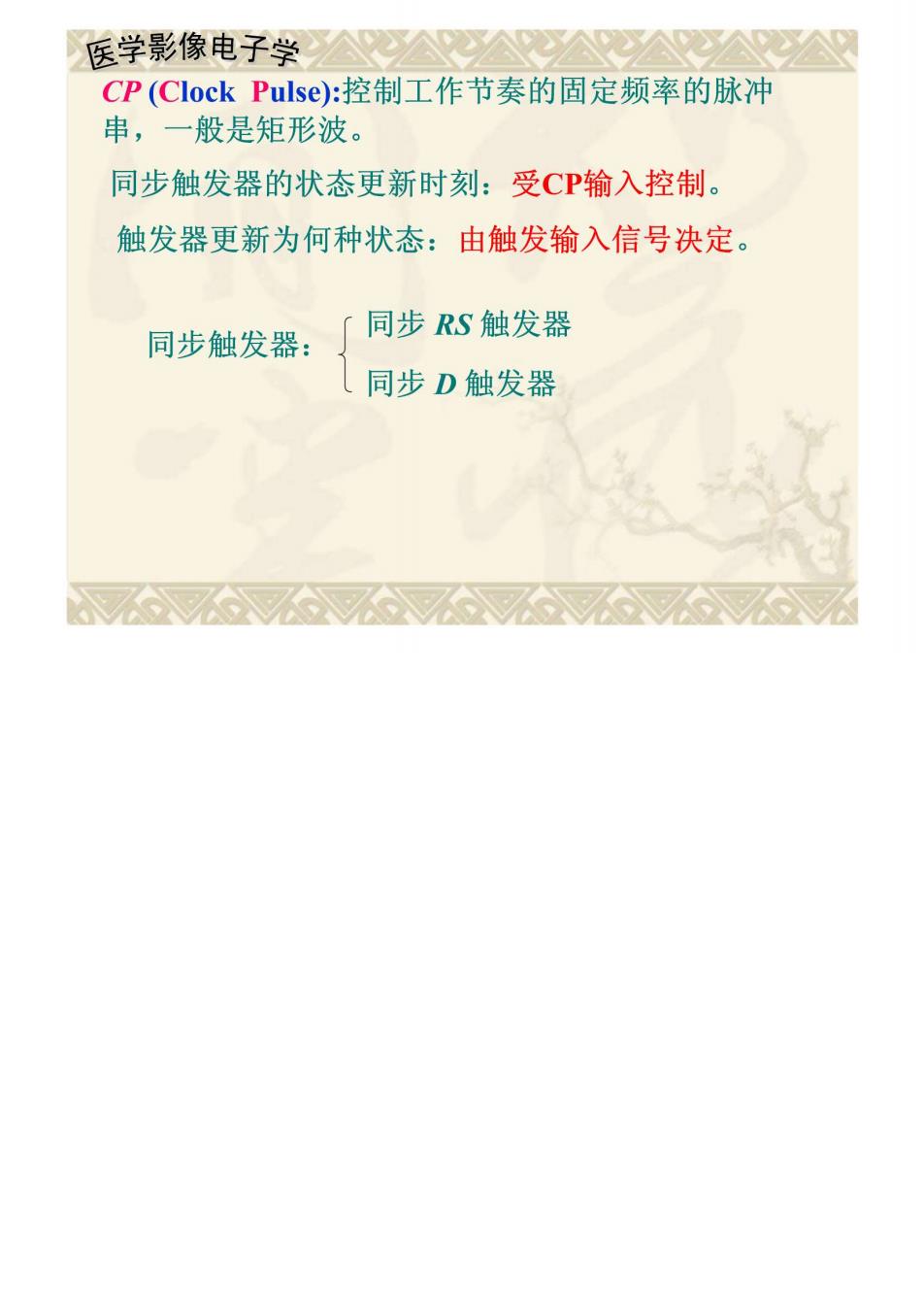

医学影像电子学△公△公公 CP(Clock Pulse):控制工作节奏的固定频率的脉冲 串，一般是矩形波。 同步触发器的状态更新时刻：受CP输入控制。 触发器更新为何种状态：由触发输入信号决定。 同步触发器： 同步RS触发器 同步D触发器
