医学影像厨学 南码 保持 0 置1 01 置0 00 不用 不允许 信号不同时撤 设触发器初始状态为0： 消，状态确定 R R
医学影像电子学公△公▣▣ [例]设触发器初始状态为0： 手调

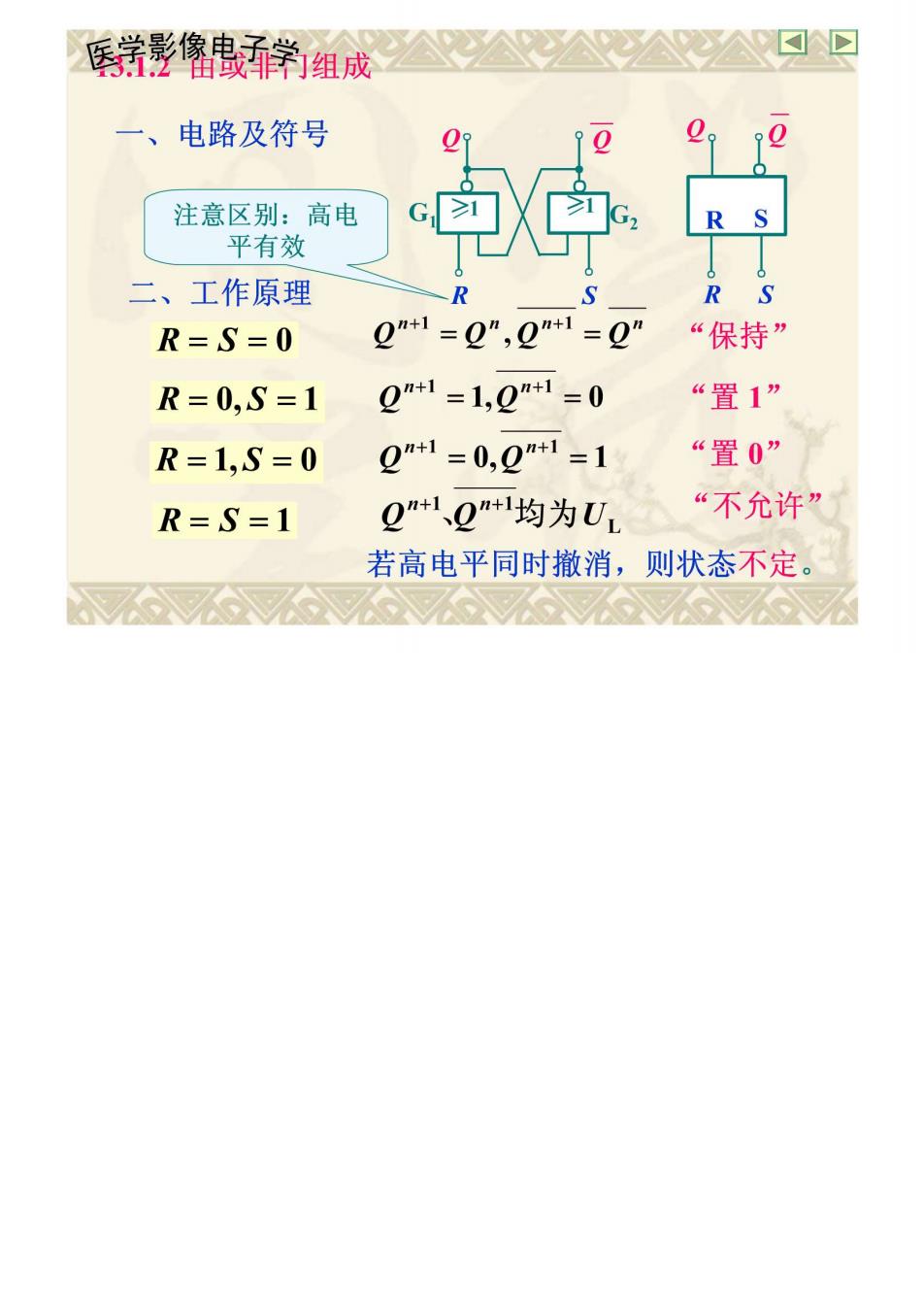

医学影像销组成 一、 电路及符号 注意区别：高电 平有效 二、工作原理 R=S=0 Q+1=Q",Q*1=Q” “保持” R=0,S=1 21=1,Q+1=0 “置1” R=1,S=0 Q"1=0,Q+1=1 “置0” R=S=1 2+1、Qm+1均为U “不允许” 若高电平同时撤消，则状态不定

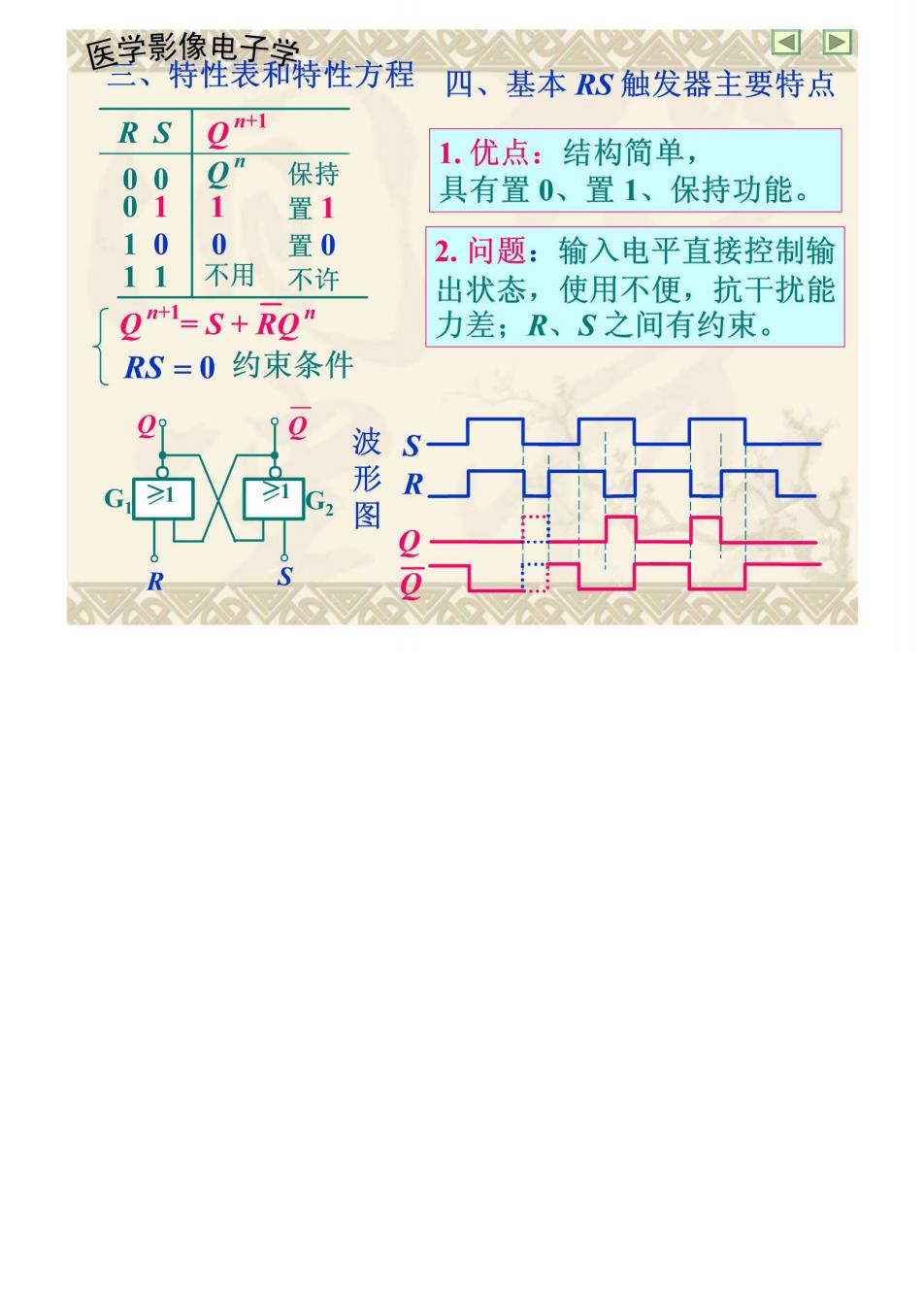

医学影像电子兰 三特性表和特性方程四、基本S触发器主要特点 1.优点：结构简单， 00 保持 01 置1 具有置0、置1、保持功能。 10 0 置0 2.问题：输入电平直接控制输 11 不用不许 出状态，使用不便，抗干扰能 Q+1=S+R0" 力差；R、S之间有约束。 RS=0约束条件

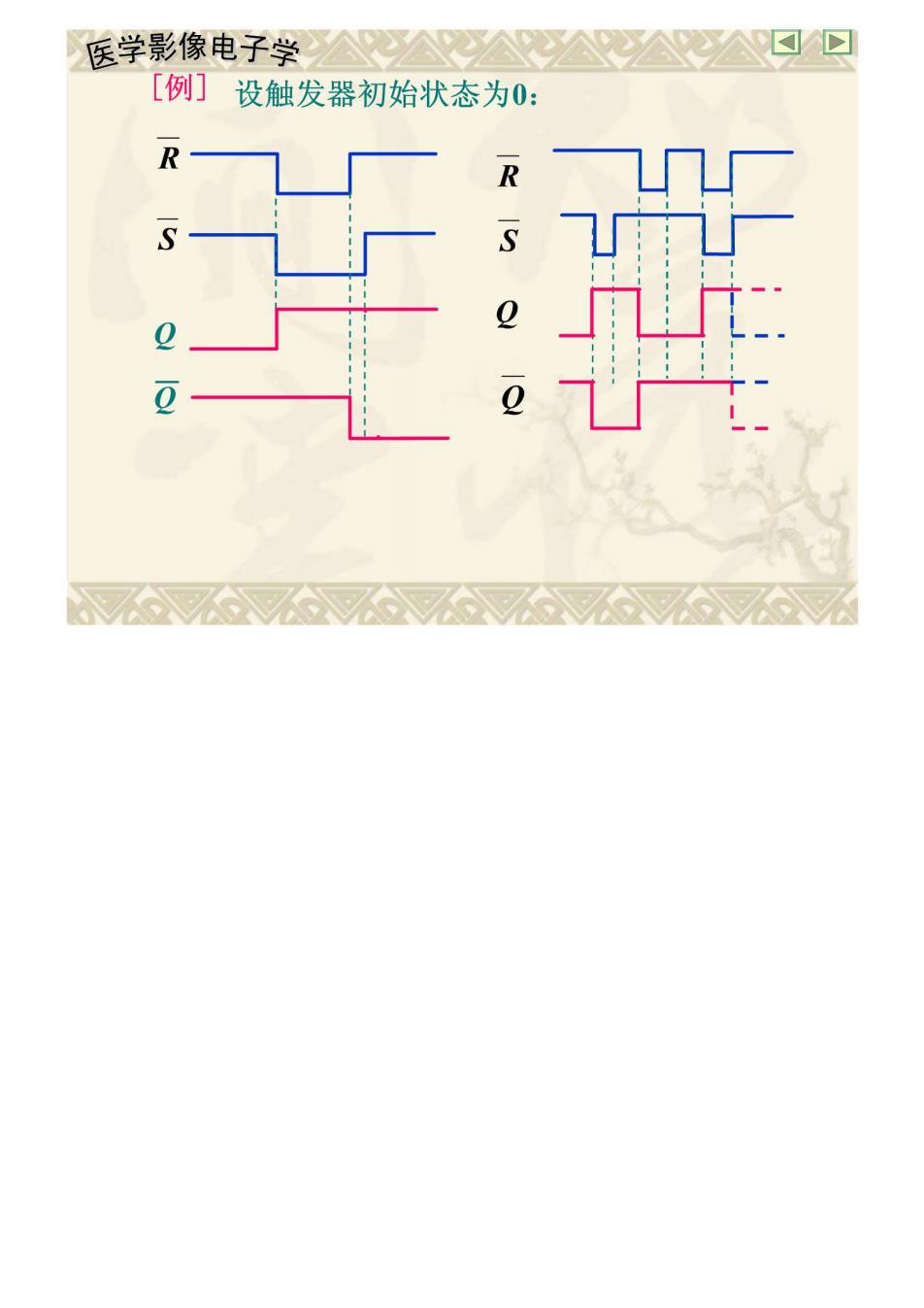

医学影像电子学公国四 [例] 置1保持置面置0置1不允许置1 通常用虚线或阴影表示触发器处于不定状态
