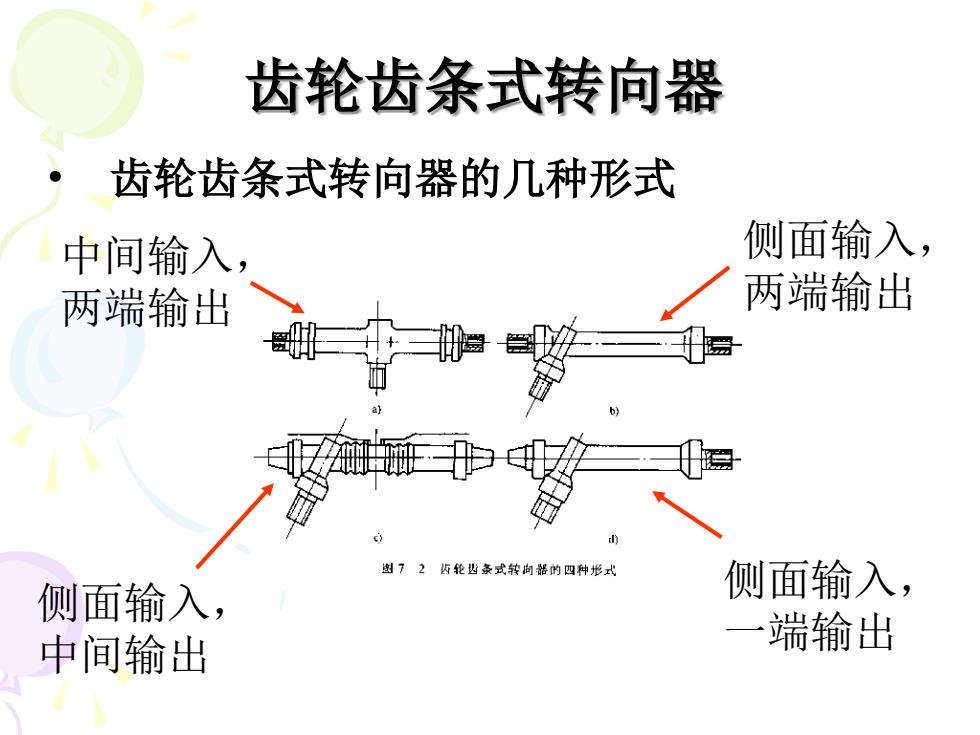

齿轮齿条式转向器齿轮齿条式转向器的几种形式侧面输入，中间输入，两端输出两端输出4c图72齿轮齿条式转间器的四种形式侧面输入，侧面输入，一端输出中间输出
齿轮齿条式转向器 • 齿轮齿条式转向器的几种形式 中间输入， 两端输出 侧面输入， 两端输出 侧面输入， 中间输出 侧面输入， 一端输出
齿轮齿条式转向器齿条的翻转力矩转向拉杆施加的在齿条上使其沿齿条轴向转动的力矩000 0侧面输入，中间输出受力图从前面看从上面看
齿轮齿条式转向器 • 齿条的翻转力矩 – 转向拉杆施加的在齿条上使其沿齿条 轴向转动的力矩 侧面输入， 中间输出 从上面看 受力图 从前面看

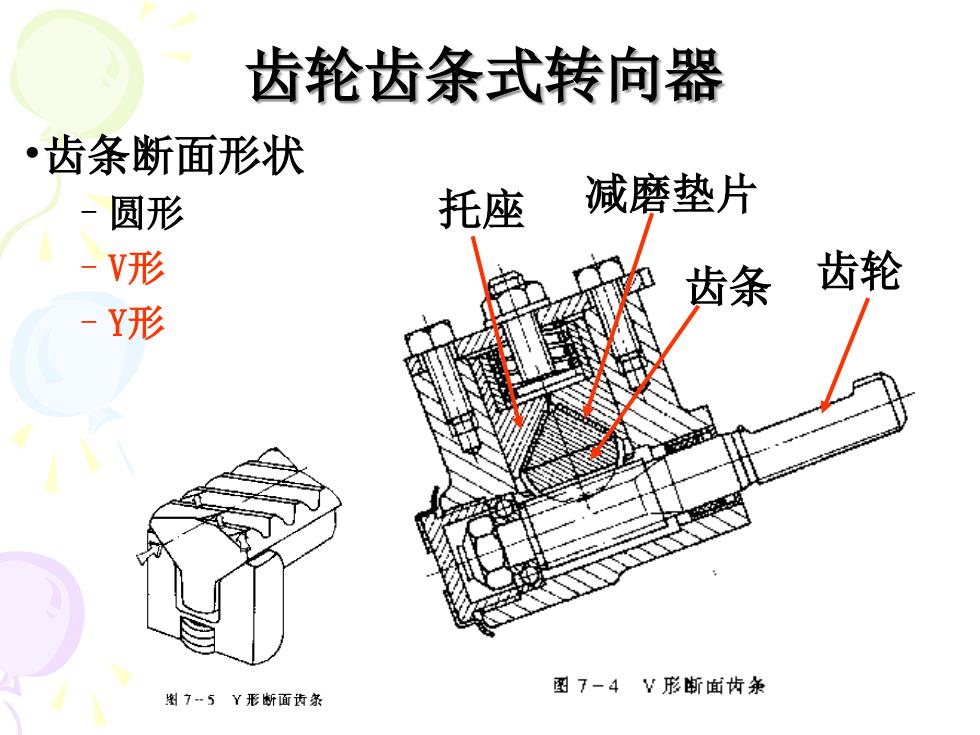

齿轮齿条式转向器齿条断面形状减磨垫片托座圆形V形齿轮齿条Y形图7-4V彤断面齿条图7-5Y形断面齿条
齿轮齿条式转向器 •齿条断面形状 –圆形 –V形 –Y形 减磨垫片 齿条 齿轮 托座

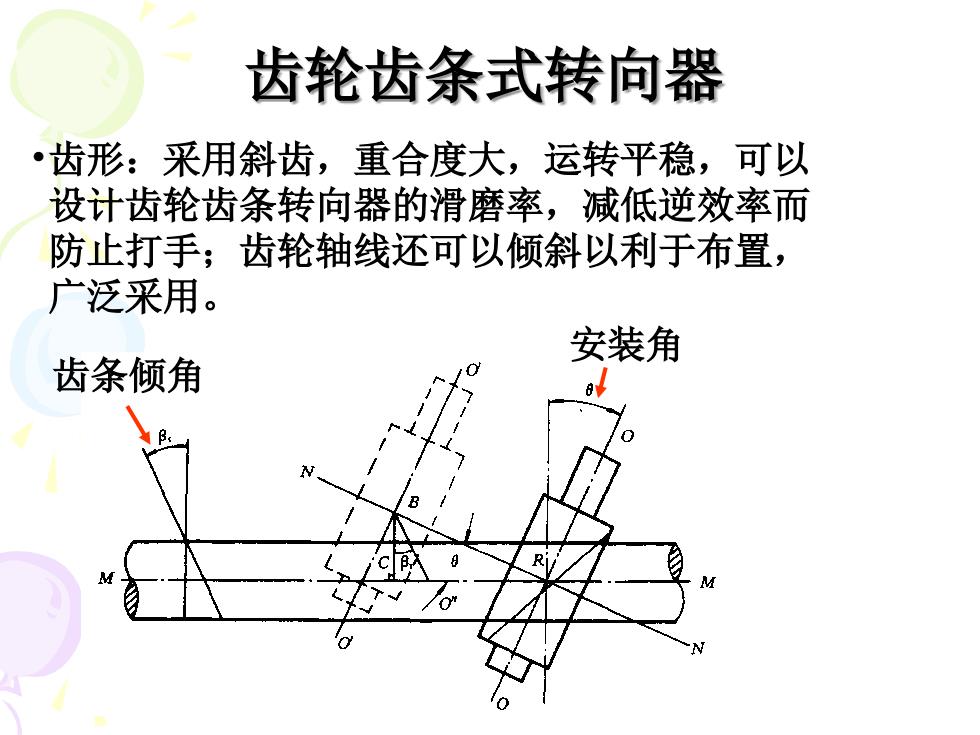

齿轮齿条式转向器齿形：采用斜齿，重合度大，运转平稳，可以设计齿轮齿条转向器的滑磨率，减低逆效率而防止打手；齿轮轴线还可以倾斜以利于布置广泛采用。安装角齿条倾角.1PMMN
齿轮齿条式转向器 •齿形：采用斜齿，重合度大，运转平稳，可以 设计齿轮齿条转向器的滑磨率，减低逆效率而 防止打手；齿轮轴线还可以倾斜以利于布置， 广泛采用。 齿条倾角 安装角
齿轮齿条式转向器有利于采用独立悬架与液压助力装置集成a结构b）工作原理（自由状态）1-动力缸2-动力缸活塞及转向齿条3-转向器外壳4-回油管路5-储油罐6-转向油泵（带流量控制的叶片泵）7-进油管路8、12-销9-扭杆10-阀芯11-阀套及转向齿轮
齿轮齿条式转向器 •有利于采用独立悬架 •与液压助力装置集成
